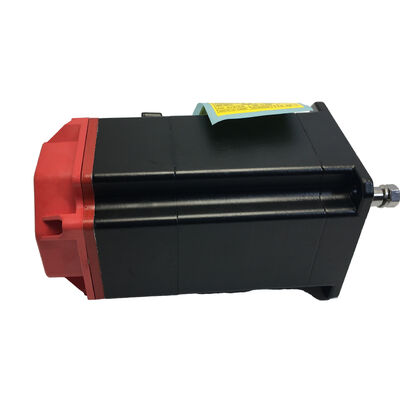

Fanuc AC Servo Motor A06B-0215-B100 Compact βis Series Motor cho các ứng dụng CNC chu kỳ cao

βis Series · Không phanh · Máy chuyển động AC nhỏ gọn cho điều khiển trục cung cấp CNC

Small Motor, một công việc nghiêm túc.

Giả sử rằng động cơ servo nhỏ gọn xử lý công việc ít đòi hỏi không đúng trong thực tế.động cơ trục cấp là một trong những thành phần làm việc khó khăn nhất trên máy , giảm tốc, và đảo ngược hàng trăm lần mỗi giờ với dung sai vị trí không di chuyển.

Fanuc A06B-0215-B100 được xây dựng cho chính xác loại công việc đó, nó là một động cơ AC servo series βis trong một khung nhỏ, được cấu hình không có phanh để sử dụng trục ngang,và được thiết kế để nhét trực tiếp vào các máy được điều khiển bởi FANUC mà không có ma sát đưa vào sử dụng mà các lựa chọn thay thế của bên thứ ba thường giới thiệu. ổ đĩa nói FANUC. bộ điều khiển nói FANUC. động cơ cũng làm và sự sắp xếp đó hiển thị trong cách mà máy hoạt động từ chu kỳ đầu tiên về phía trước.

Thông số kỹ thuật

Được xây dựng cho điều kiện sản xuất thực sự tạo ra

Chất làm mát sẽ không đi đâu cả.Hầu hết các môi trường CNC liên quan đến chất lỏng cắt như sương mù, phun hoặc chất lỏng tập hợp gần cơ sở máy.có nghĩa là điểm tiếp cận dễ bị tổn thương nhất đối với sự xâm nhập của chất lỏng được đánh giá đặc biệt đối với phơi nhiễm ngâmĐó không phải là một tuyên bố tiếp thị; đó là các thông số kỹ thuật con dấu trục được thiết kế để đáp ứng, chuyển đổi sau khi chuyển đổi.

Bộ nhớ vị trí không phụ thuộc vào nguồn điện.Bộ mã hóa hàng loạt tuyệt đối giữ vị trí trục mà không có pin tham chiếu hoặc một trình tự định vị.bộ điều khiển đã biết trục nằm ở đâuSản xuất sẽ bắt đầu lại ngay lập tức.

Lượng sản xuất trơn tru ở tốc độ thấp quan trọng hơn số lượng đỉnh.Một động cơ có mô-men xoắn lớn đưa ra sự bất thường bề mặt trong quá trình hoàn thiện chậm ∙ loại xuất hiện trong bộ phận và không thể được bù đắp bởi bộ điều khiển.Địa hình bít-bít lượn giữ cho việc cung cấp mô-men xoắn nhất quán trên phạm vi tốc độ đầy đủ, đó là nơi nó được tính cho công việc hoàn thiện bề mặt.

Hành vi nhiệt theo thời gian, không chỉ khi khởi động.Lớp cách nhiệt và thông số kỹ thuật vòng bi trên động cơ này được chọn để hoạt động liên tục.Một trong những không giới thiệu một biến mà thực sự khó để chẩn đoán từ bên ngoài.

Địa điểm hoạt động của động cơ này

Trung tâm quay CNC¢ Kiểm soát trục cấp trên máy quay nhỏ gọn, nơi vị trí công cụ nhất quán trên số lượng bộ phận cao là yêu cầu cốt lõi.Bộ mã hóa tuyệt đối giữ vị trí tham chiếu nguyên vẹn giữa các bộ phận và giữa các thay đổi.

Trung tâm gia công dọc nhỏĐường x và y lái xe trên máy với không gian lắp đặt hạn chế. khung nhỏ βis phù hợp với động cơ tầm trung, mà không từ bỏ độ chính xác mã hóa hoặc tương thích ổ đĩa.

Trung tâm khai thác và khoan- Các ứng dụng được xác định bởi tần số đảo ngược cao và thời gian chu kỳ nhanh.

Các trục phụ trợ và hệ thống xoay- trục phụ trên máy đa quy trình - bàn quay, máy thay dụng cụ, vị trí pallet - nơi tích hợp đầy đủ FANUC quan trọng nhưng công suất và chi phí của series αi cao hơn nhu cầu ứng dụng.

Câu hỏi về điều kiện ⁠ và tại sao nó đáng được hỏi

Một phần đáng kể của thị trường động cơ servo FANUC bao gồm các đơn vị được sửa chữa mà không phải lúc nào cũng được dán nhãn như vậy.Bao bì thậm chí có thể trông gần với bản gốc.

Những gì không thể nhìn thấy: bao nhiêu giờ bộ mã hóa đã chạy, bao nhiêu chu kỳ nhiệt mà cách điện đã trải qua,liệu các vòng bi đã được tải theo góc ở một số điểm và có thể chịu mệt mỏi bên trongLịch sử đó không xuất hiện khi đến mà xuất hiện sáu tháng hoặc một năm sau, trong quá trình sản xuất, trên một cỗ máy được lên kế hoạch để chạy các bộ phận.

Một chiếc A06B-0215-B100 mới không có lịch sử như vậy. và bảo hành áp dụng từ ngày đầu.Đối với một thành phần mà sẽ chạy không được giám sát bên trong một máy trong nhiều năm, đó là những điều hợp lý để xác minh trước khi thiết bị được lắp đặt.

Cài đặt và dịch vụ liên tục

Trước khi lắp đặt, xác minh công suất mô-đun khuếch đại so với dòng điện định giá của động cơ và xác nhận kích thước vật lý phù hợp với sắp xếp lắp đặt của bạn.trước khi mở hộp không phải sau khi động cơ đã ở máy.

Một khi chạy, các chẩn đoán để theo dõi là trục sau lỗi.Sự gia tăng ổn định trong nhiều tuần thay vì báo động đột ngột thường là dấu hiệu sớm của sự xấu đi của niêm phong cáp mã hóa trong các thiết bị tiếp xúc với chất làm mátBắt nó ở giai đoạn đó có nghĩa là một sự thay thế cáp, không phải là một ngừng sản xuất không được lên kế hoạch.

Đối với các đơn vị được lưu trữ: giữ chúng ở nhiệt độ 0 ̊40 °C, độ ẩm dưới 75%, không ngưng tụ.Đừng mở đồ cho đến ngày lắp đặt..

Câu hỏi thường gặp

Q1: Có động cơ này đi kèm với một phanh tích hợp trong?Không. Cấu hình B100 không bao gồm phanh tích hợp. Động cơ này được thiết kế cho các ứng dụng trục ngang, nơi không cần phải giữ tải khi loại bỏ điện.Nếu ứng dụng của bạn liên quan đến trục dọc hoặc trục bị gánh nặng, thay vào đó nên sử dụng một biến thể có phanh trong loạt βis.

Q2: A06B-0215-B100 yêu cầu phần cứng ổ đĩa nào?Động cơ này chạy với FANUC βi SVU hoặc βi SVM series servo amplifiers. Capacity của module amplifier phải phù hợp với dòng điện định lượng của động cơĐánh giá khuếch đại không phù hợp là một trong những lỗi cài đặt phổ biến hơn trên động cơ βis.

Q3: Liệu nó có hoạt động như một sự thay thế trực tiếp cho một động cơ series β cũ?Nó phụ thuộc vào đơn vị cụ thể được thay thế. Dòng βis sử dụng một giao thức mã hóa được cập nhật so với các động cơ loạt β trước đó, thường đòi hỏi thay đổi tham số trong bộ điều khiển CNC.Vị trí kết nối vật lý cũng có thể khác nhauNó không phải là một plug-and-play swap và cần xác minh với cả hai máy dây và tham số bộ điều khiển.

Q4: Hệ thống CNC nào của FANUC tương thích?A06B-0215-B100 tương thích với các bộ điều khiển FANUC 0i-D, 0i-F, 30i, 31i và 32i khi được ghép nối với bộ khuếch đại βi thích hợp.sự tương thích cần phải được xác nhận trước khi chỉ định động cơ này làm thay thế.

Q5: Cách tốt nhất để xác nhận một đơn vị đang được bán là thật sự mới là gì?Kiểm tra bao bì FANUC kín với nhãn nguyên vẹn, một trục không có sự hao mòn ở cửa khóa hoặc đầu trục, và số hàng loạt mà không có hồ sơ dịch vụ hoặc sửa chữa trước đó.Một người bán có thể cung cấp tài liệu xác nhận nguồn gốc cổ phiếu mới là một điểm cơ sở hợp lý. Nếu bao bì đã được mở hoặc tài liệu nguồn không có sẵn, hãy hỏi trước khi chấp nhận đơn vị.
