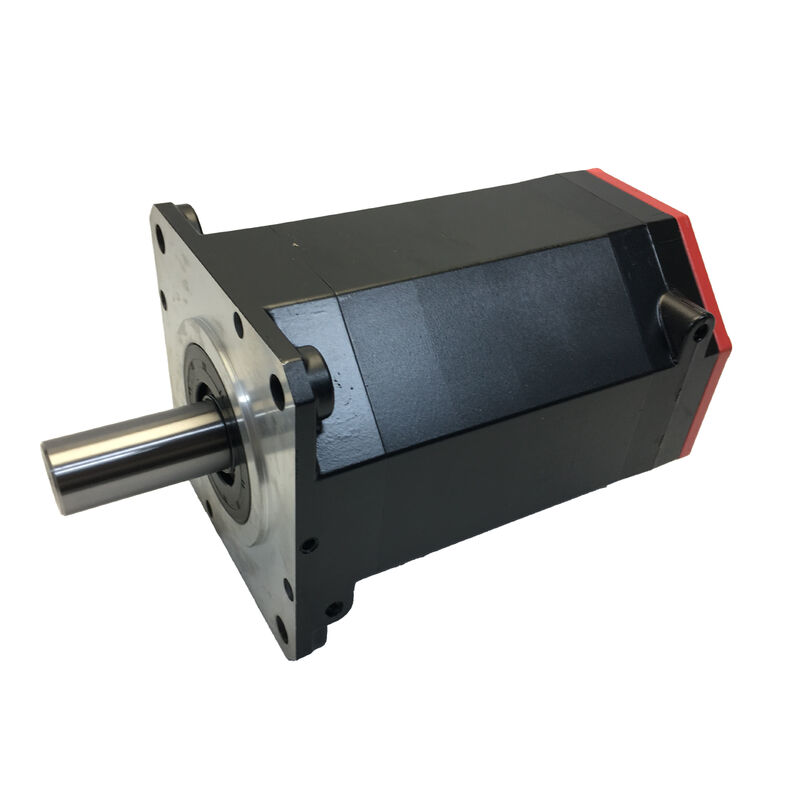

Động cơ Servo AC Fanuc A06B-0221-B000

Dòng βis · Không có phanh · Servo AC Độ chính xác cao cho máy công cụ CNC

Độ chính xác bắt đầu từ trục

Mọi lỗi định vị trong máy CNC đều có thể truy ngược lại đâu đó — bộ mã hóa bị mòn, cuộn dây không ổn định nhiệt, động cơ không phù hợp với hệ thống truyền động mà nó được ghép nối. Fanuc A06B-0221-B000 được chế tạo để loại bỏ cả ba biến số đó.

Nó thuộc dòng βis của FANUC: dòng động cơ servo nhỏ gọn, được sử dụng trên nhiều nền tảng CNC nhỏ và cỡ trung bình, nơi không gian hạn chế nhưng yêu cầu độ chính xác thì không. Ký hiệu B000 có nghĩa là đơn vị này được vận chuyển mà không có phanh tích hợp — một cấu hình phù hợp với các trục ngang, nơi động cơ không chịu trách nhiệm giữ tải chống lại trọng lực khi tắt nguồn.

Những gì bạn nhận được là một cụm nhẹ hơn, dây tủ điều khiển đơn giản hơn và một động cơ kết nối trực tiếp vào kiến trúc bộ khuếch đại βi của FANUC mà không có lớp chuyển đổi nào giữa chúng.

Thông số kỹ thuật

Bốn điều quan trọng khi động cơ hoạt động bên trong máy

Bạn không tương tác với động cơ servo sau khi nó được lắp đặt. Nó chạy bên trong máy, không giám sát, trong nhiều năm. Đây là những đặc điểm quyết định liệu điều đó có diễn ra suôn sẻ hay không:

1. Bộ mã hóa tuyệt đối — không cần định vị lại. Bộ mã hóa lưu trữ dữ liệu vị trí liên tục. Sau khi mất điện, dừng khẩn cấp hoặc tắt máy theo kế hoạch, trục sẽ hoạt động trở lại ở vị trí cuối cùng chính xác của nó. Không cần quy trình định vị lại, không mất tham chiếu, không chậm trễ trong việc quay lại sản xuất.

2. Vòng đệm trục IP67 — xử lý phơi nhiễm chất làm mát. Sương làm mát có thể đến mọi nơi trong môi trường gia công đang hoạt động. Vòng đệm đầu trục trên A06B-0221-B000 có định mức IP67 — được thiết kế để ngăn chặn các chất gây ô nhiễm trong suốt tuổi thọ dịch vụ của động cơ mà không yêu cầu bảo trì định kỳ đặc biệt.

3. Độ gợn mô-men xoắn thấp — bề mặt hoàn thiện sạch hơn. Ở tốc độ tiến dao chậm, sự không đều của động cơ in trực tiếp lên bề mặt gia công. Hình học cuộn dây βis giữ cho việc cung cấp mô-men xoắn mượt mà trên phạm vi tốc độ, nghĩa là các bước hoàn thiện tạo ra chất lượng bề mặt mà hình học dao được thiết kế để đạt được.

4. Độ ổn định nhiệt trong các ca làm việc dài. Lớp cách điện và thông số kỹ thuật vòng bi đều được chọn cho hoạt động liên tục bền vững. Một động cơ chạy mát ở giờ thứ hai nhưng bắt đầu trôi ở giờ thứ mười sẽ tạo ra các vấn đề khó truy ngược nguồn gốc. Cái này thì không trôi.

Các loại máy mà động cơ này được sử dụng

A06B-0221-B000 là động cơ khung nhỏ. Nó phù hợp với những nơi mà các đơn vị lớn hơn không vừa, và nó mang lại độ chính xác định vị và khả năng tương thích truyền động mà các máy được điều khiển bằng FANUC được xây dựng dựa trên.

Trung tâm tiện CNC nhỏ gọn Trục X và Z tiến trên các máy tiện nhỏ hơn chạy với số chu kỳ trung bình đến cao. Phản hồi tuyệt đối của bộ mã hóa giữ cho định vị từng chi tiết nhất quán ngay cả khi máy khởi động lại giữa lô.

VMC để bàn và VMC nhỏ Điều khiển trục X và Y trên các trung tâm gia công đứng nhỏ gọn được sử dụng trong sản xuất linh kiện chính xác, gia công khuôn mẫu và chế tạo dụng cụ. Dấu chân của động cơ phù hợp với những nơi mà các đơn vị servo lớn hơn đơn giản là không thể.

Trung tâm khoan và taro Các máy này đảo chiều trục hàng trăm lần mỗi ca. A06B-0221-B000 xử lý các lần đảo chiều chu kỳ cao một cách sạch sẽ, với phản hồi mô-men xoắn nhanh và không tích lũy lỗi vị trí giữa các chu kỳ.

Trục phụ và trục chia độ Bộ thay dao, bàn quay và hệ thống chia độ pallet cần tích hợp giao thức FANUC đầy đủ mà không có kích thước và chi phí của động cơ dòng αi. Dòng βis là cấp độ phù hợp cho các vai trò thứ cấp này.

Về vấn đề tình trạng động cơ

Thị trường động cơ servo đã qua sử dụng và tân trang rất lớn và không phải lúc nào cũng được ghi nhãn minh bạch. Một động cơ có vài nghìn giờ hoạt động có thể được làm sạch, đóng gói lại và niêm yết mà không tiết lộ lịch sử đó. Từ bên ngoài, nó trông giống hệt như một đơn vị mới.

Sự khác biệt thể hiện sau này: bộ mã hóa bắt đầu tạo ra lỗi không liên tục, vòng bi phát ra tiếng ồn sau vài tháng hoạt động, cách điện cuộn dây đã đi được nửa vòng đời nhiệt của nó. Không có gì trong số đó có thể phát hiện được khi nhận hàng.

A06B-0221-B000 mới bắt đầu với bộ mã hóa chưa bao giờ tích lũy hao mòn, vòng bi ở tình trạng nhà máy và bảo hành OEM đầy đủ. Đối với một thành phần hoạt động liên tục bên trong máy sản xuất, tình trạng ban đầu là một điều hợp lý để quan tâm.

Lắp đặt, Bảo trì và Bảo quản

Khi lắp đặt: Xác minh rằng dung lượng mô-đun bộ khuếch đại βi khớp với động cơ trước khi đấu dây. Kiểm tra kích thước vật lý và vị trí đầu nối với bản vẽ lắp máy — thực hiện việc này trước khi mở hộp đơn vị, không phải sau đó.

Trong quá trình vận hành: Theo dõi xu hướng lỗi theo dõi trục thông qua màn hình chẩn đoán CNC. Sự trôi dạt chậm lên trên trong nhiều tuần hoặc nhiều tháng thường có nghĩa là vòng đệm cáp bộ mã hóa bị suy giảm, và việc phát hiện nó ở đó sẽ tránh được cảnh báo nghiêm trọng tiếp theo.

Khi lưu trữ: Giữ đơn vị trong khoảng từ 0 °C đến 40 °C, dưới 75% độ ẩm tương đối, không có sự ngưng tụ. Xoay trục bằng tay sáu tháng một lần để ngăn vòng bi bị lõm dưới tải tĩnh. Để nguyên trong bao bì kín ban đầu cho đến ngày lắp đặt.

Câu hỏi thường gặp

Q1: A06B-0221-B000 có phanh tích hợp không? Không. Hậu tố B000 cho biết động cơ này được vận chuyển mà không có phanh tích hợp. Nó dành cho các ứng dụng trục ngang, nơi không yêu cầu giữ tải khi tắt nguồn. Đối với các trục dọc hoặc bất kỳ trục nào phải giữ vị trí khi máy bị ngắt điện, nên chọn một biến thể có phanh trong dòng βis thay thế.

Q2: Cần bộ khuếch đại nào để chạy động cơ này? Động cơ này được thiết kế để sử dụng với bộ khuếch đại servo dòng FANUC βi SVU hoặc βi SVM. Mô-đun bộ khuếch đại phải được định mức theo thông số kỹ thuật dòng điện của động cơ — xác nhận sự kết hợp chính xác trước khi mua bất kỳ thành phần nào.

Q3: Động cơ này có tương thích với bộ điều khiển FANUC 0i-F và 30i không? Có. A06B-0221-B000 tương thích với bộ điều khiển CNC dòng FANUC 0i-D, 0i-F, 30i, 31i và 32i khi được sử dụng với bộ khuếch đại servo dòng βi phù hợp. Khả năng tương thích với các thế hệ bộ điều khiển cũ hơn nên được xác minh trước khi chỉ định động cơ này làm bộ phận thay thế.

Q4: Nó có thể thay thế động cơ dòng β thế hệ đầu tiên trên máy cũ hơn không? Không phải là một sự thay thế trực tiếp. Dòng βis sử dụng bộ mã hóa nối tiếp được cập nhật so với các động cơ dòng β cũ hơn, yêu cầu thay đổi tham số trong CNC sau khi lắp đặt. Vị trí đầu nối vật lý cũng có thể khác nhau giữa các thế hệ. Cần kiểm tra sự phù hợp và xem xét tham số trước khi coi nó là bộ phận thay thế tương đương.

Q5: Tôi nên kiểm tra những gì khi mua để xác nhận đơn vị là mới? Các đơn vị mới đi kèm trong bao bì FANUC kín với nhãn còn nguyên vẹn, trục không có dấu hiệu mòn tiếp xúc hoặc cọ xát ở rãnh then, và số sê-ri không có hồ sơ dịch vụ trước đó. Yêu cầu người bán cung cấp tài liệu xác nhận tình trạng hàng mới. Nếu bao bì đã được mở hoặc người bán không thể cung cấp thông tin nguồn gốc, hãy làm rõ trước khi chấp nhận lô hàng.
