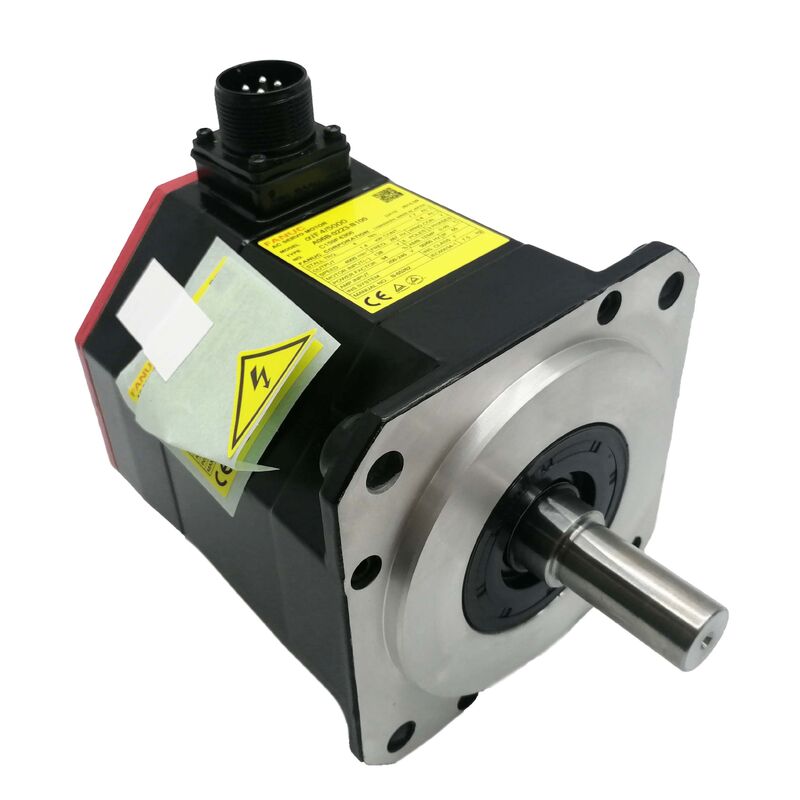

Fanuc AC Servo Motor A06B-0223-B100

Series βis · Không có phanh · Máy chủ CNC nhỏ gọn

Việc làm đúng động cơ

Trong máy CNC, servo motor là điểm mà các lệnh điện tử trở thành chuyển động vật lý.hoặc một kết nối ổ đĩa không tương thích và các vấn đề xuất hiện trong các bộ phận: dấu vết trò chuyện, trượt vị trí, không nhất quán thời gian chu kỳ.

Fanuc A06B-0223-B100 là động cơ servo AC loạt βis được thiết kế cho nhu cầu trục cấp của các công cụ máy CNC nhỏ gọn và tầm trung. It runs without an integrated brake — a deliberate choice for horizontal axis configurations — and connects directly to FANUC's βi amplifier ecosystem without adaptation hardware or custom parameter mappingĐối với các nhà sản xuất máy móc và các nhóm bảo trì cần một động cơ chỉ hoạt động trong một thiết lập FANUC hiện có, sự tương thích bản địa đó là điểm khởi đầu cho mọi thứ khác.

Thông số kỹ thuật

Động cơ này thực sự giỏi gì?

Có một xu hướng xác định quá mức các động cơ servo để giả định rằng năng lượng nhiều hơn có nghĩa là hiệu suất tốt hơn.tính nhất quán ở cấp trục trong máy mà số chu kỳ cao và dung sai của bộ phận không có nhiều chỗ cho sự thay đổi.

Một vài điều cụ thể có thể tồn tại trong điều kiện làm việc:

Bộ nhớ vị trí tuyệt đối.Bộ mã hóa hàng loạt lưu trữ dữ liệu vị trí mà không có pin hoặc tham chiếu cơ học. Sau khi cắt điện hoặc E-stop, trục tiếp tục từ vị trí cuối cùng được biết đến chính xác của nó - không có chu kỳ định vị, không có bộ phận bị mất.

Chất niêm phong cuối trục mà thực sự tồn tại.Tấm niêm phong trục IP67 được xây dựng cho môi trường nơi sương mù chất làm mát là một điều liên tục. Nó không yêu cầu khoảng thời gian bảo trì đặc biệt; nó chỉ xử lý những gì sàn sản xuất ném vào nó.

Việc cung cấp mô-men xoắn mà không cần cogging.Thiết kế cuộn giữ cho xoắn mô-men xoắn thấp trên phạm vi tốc độ. Điều đó quan trọng nhất trong quá trình hoàn thiện chậm, nơi bất kỳ sự bất thường nào của động cơ hiển thị trực tiếp trên bề mặt gia công.

Sự ổn định nhiệt trong các ca làm việc.Loại cách nhiệt và lựa chọn vòng bi được kích thước cho hoạt động liên tục, không chỉ bùng nổ ngắn.

Nơi nó phù hợp với máy móc

Dòng βis lấp đầy cuối nhỏ gọn của loạt động cơ servo của FANUC.

Máy quay CNC (các nền tảng nhỏ gọn)X và Z axis feed control trên các trung tâm quay nhỏ hơn.

Trung tâm gia công dọc nhỏ và vừaĐộng lực trục X và Y khi dấu chân máy bị hạn chế và động cơ cần hoạt động đáng tin cậy trong không gian gần với các hệ thống chất làm mát gần đó.

Trung tâm khoan và khai thácỨng dụng chu kỳ cao với sự đảo ngược hướng thường xuyên.

Trục phụ và trục phụBàn quay, máy thay dụng cụ và hệ thống pallet trên máy đa quy trình cần tương thích hoàn toàn với giao thức FANUC mà không có kích thước và chi phí của một đơn vị αi.

Đơn vị mới vs Thị trường thay thế

Các động cơ phụ trợ FANUC lưu hành trên thị trường thứ cấp hỗn hợp các đơn vị dự trữ mới, các đơn vị được tân trang, và thường xuyên hơn người mua mong đợi các động cơ được lưu ý không có lịch sử dịch vụ rõ ràng.A06B-0223-B100 cũng không ngoại lệ.

Một đơn vị được tu sửa có thể trông giống hệt nhau khi đến. bộ mã hóa đã có nhiều giờ trên đó. các vòng bi có thể có mệt mỏi vi mô. cách điện cuộn đã trải qua chu kỳ nhiệt.Không có gì trong số đó là có thể nhìn thấy cho đến khi động cơ đang chạy trong một máy, thường là vài tháng sau khi lắp đặt.

Một đơn vị mới mang lại không giờ chạy, vòng bi và bộ mã hóa trong tình trạng nhà máy, và bảo hành OEM đầy đủ.điều kiện khởi đầu quan trọng độc lập với sự khác biệt giá mua.

Ghi chú cài đặt và lưu trữ

Trước khi lắp đặt:Hãy so sánh kích thước khung của động cơ và loại kết nối với bản vẽ máy của bạn.Hướng dẫn kết nối FANUC βis là nguồn chính đáng cho các cặp được xác minh.

Trong hoạt động:Dấu hiệu cảnh báo sớm phổ biến nhất về sự mòn của cáp mã hóa là sự gia tăng trễ của trục sau lỗi Kiểm tra niêm phong kết nối hàng năm trong các thiết bị tiếp xúc với chất làm mát.

Trong kho:0 ̊40 ° C, độ ẩm tương đối dưới 75%, không ngưng tụ. Động trục bằng tay mỗi sáu tháng nếu đơn vị được lưu trữ lâu dài. Giữ nó kín trong bao bì ban đầu cho đến ngày lắp đặt.

Câu hỏi thường gặp

Q1: Có một phiên bản của động cơ này bao gồm một phanh?Có. Một biến thể được trang bị phanh tồn tại trong loạt βis cho các ứng dụng trục dọc.Cấu hình B100 không bao gồm phanh và phù hợp với các trục ngang mà không cần giữ tắt điệnNếu ứng dụng của bạn yêu cầu giữ tải trọng, một biến thể hậu tố khác nên được chỉ định.

Q2: Động cơ này cần bộ khuếch đại nào?A06B-0223-B100 được thiết kế để sử dụng với FANUC βi SVU hoặc βi SVM series servo amplifier units.Xác nhận việc ghép nối cụ thể bằng tài liệu lựa chọn máy khuếch đại động cơ của FANUC trước khi mua.

Q3: Liệu nó có thể thay thế một động cơ series β cũ trực tiếp?Không như một plug-and-play swap. series βis sử dụng một giao thức mã hóa hàng loạt cập nhật so với các động cơ series β trước đó,có nghĩa là các thông số CNC sẽ cần phải được xem xét và điều chỉnh sau khi lắp đặtKiểm tra phù hợp vật lý cũng được khuyến cáo, vì vị trí kết nối có thể khác nhau giữa các thế hệ.

Q4: Các bộ điều khiển FANUC nào hoạt động với động cơ này?Các bộ điều khiển tương thích bao gồm các dòng FANUC 0i-D, 0i-F, 30i, 31i và 32i khi được ghép nối với bộ khuếch đại series βi chính xác.Khả năng tương thích với các thế hệ bộ điều khiển khác nên được xác nhận dựa trên tài liệu ghép nối được công bố của FANUC trước khi cam kết phần cứng.

Q5: Làm thế nào để tôi xác nhận một đơn vị là thật sự mới trước khi mua?Các đơn vị mới đến trong bao bì FANUC kín với nhãn xác thực nguyên vẹn, một trục sạch không cho thấy sự mòn tiếp xúc ở cửa khóa, và một số serial không có lịch sử dịch vụ trước đó.Nếu người bán không thể cung cấp tài liệu nguồn gốc rõ ràng hoặc đơn vị đến mà không có bao bì gốc, coi đó là một lá cờ đỏ và yêu cầu giải thích trước khi chấp nhận giao hàng.
