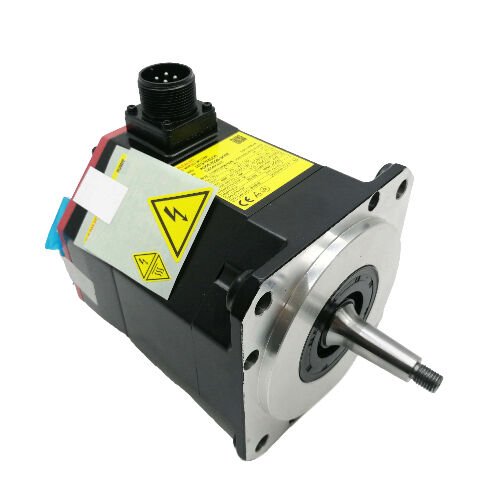

Fanuc AC Servo Motor A06B-0235-B101
FANUC A06B-0235-B101 AC Servo Motor AiS8/4000 Động cơ truyền động CNC trục thẳng
Thiết kế tối ưu hóa hiệu suất
CácFANUC A06B-0235-B101cung cấp hiệu suất đáng tin cậy cho trục cấp CNC, nơi truyền mô-men xoắn xảy ra thông qua ma sát hoặc khóa cơ học, loại bỏ sự cần thiết của phanh giữ tắt.Cấu hình trục mịn thẳng (SLK) này với bộ mã hóa xung FANUC i1000 cung cấp phản hồi vị trí chính xác trong các ứng dụng công nghiệp.
- 2.5 kW công suất định sốvới mô-men xoắn 8 Nm
- 4,000 rpm tốc độ tối đacho các ứng dụng hiệu suất cao
- 184V 3 pha ở 267Hzthông số kỹ thuật điện áp động cơ
- Chỉ số bảo vệ IP65cho hoạt động chống chất làm mát
- Bộ mã hóa gia tăng i1000với 1.000 xung mỗi vòng quay
Đường trục mịn mà không có đường khóa (SLK) đơn giản hóa việc lắp đặt trục trục, trong đó kẹp ma sát là phương pháp kết nối chính,loại bỏ các vấn đề liên quan đến sự phù hợp và giảm các điểm tập trung căng thẳng.
Thông số kỹ thuật
| Parameter |
Giá trị |
| Số phần |
A06B-0235-B101 |
| Dòng |
A06B-0235 |
| Mô hình |
AiS 8/4000 |
| Sản lượng định giá |
2.5 kW |
| Động lực dừng |
8 Nm |
| Tốc độ tối đa |
4,000 rpm |
| Điện áp động cơ |
184V, 3 pha / 267Hz |
| Nhập khuếch đại |
200-240V AC, 50/60Hz |
| Loại trục |
Đẳng, mịn màng (không có đường chìa khóa) |
| Bộ mã hóa |
Bộ mã hóa xung gia tăng i1000 |
| phanh điện từ |
Không bao gồm |
| Xếp hạng bảo vệ |
IP65 |
| Lớp cách nhiệt |
F |
| Sửa chữa hợp lệ |
Vâng. |
Lợi ích cấu hình trục SLK
Danh hiệu SLK chỉ ra một trục đầu ra hình trụ mịn mà không có vết cắt khóa, được tối ưu hóa cho các khớp nối được thúc đẩy dựa trên lực kẹp tâm.Cấu hình này hoạt động lý tưởng với các trung tâm kẹp không phản ứng ngược, nối đĩa co lại, và các thiết kế khóa ma sát tương tự.cung cấp độ bền cao hơn cho các ứng dụng mô-men xoắn hai chiều chu kỳ cao.
Ghi chú cấu hình:B101 (cánh mịn), B201 (cánh thẳng), và B001 (cánh cong) chia sẻ các thông số kỹ thuật lõi động cơ AiS8/4000 giống hệt nhau.
i1000 Khả năng tương thích hệ thống mã hóa
CácBộ mã hóa xung gia tăng i1000cung cấp 1.000 xung mỗi vòng quay, đại diện cho độ phân giải phản hồi tiêu chuẩn cho các thế hệ điều khiển FANUC servo trước đó.Bộ mã hóa này giao tiếp hiệu quả với các bộ khuếch đại dòng FANUC αi hiện tại và các hệ thống CNC khi được cấu hình đúng.
Ghi chú cài đặt:Kiểm tra cấu hình khuếch đại cho khả năng tương thích bộ mã hóa i1000 trước khi cài đặt.Sự không phù hợp của các tham số giữa các thiết lập kiểu mã hóa và khuếch đại có thể tạo ra các báo động trục giống như lỗi phần cứng.
Thông số kỹ thuật ứng dụng
A06B-0235-B101 phục vụ như một động cơ trục cấp lý tưởng cho máy công cụ CNC trong các ứng dụng sau:
- Các khớp nối máy kéo hoặc đĩa co lại kiểu ma sát (các cấu hình trục mịn)
- Ứng dụng không có yêu cầu về phanh giữ tắt
- Hệ thống điều khiển máy được cấu hình cho khả năng tương thích bộ mã hóa i1000
- Trọng lượng trục ngang hoặc đối cân bằng mà không có nhu cầu giữ vị trí do hấp dẫn
Động cơ này phù hợp với cài đặt trục X và Y trên các trung tâm gia công thẳng đứng, ổ đĩa bàn xoay trên các máy nhỏ hơn và ổ đĩa trục cấp trên máy quay CNC với kiến trúc tạo bộ mã hóa trước αiA.
Câu hỏi thường gặp
Q1: Sự khác biệt giữa A06B-0235-B101 và B201 hoặc B001 là gì?
Cả ba biến thể đều là động cơ AiS8/4000 với hiệu suất điện giống nhau (2.5kW, 8Nm, 4000RPM).B101có trục thẳng mịn,B201bao gồm một trục thẳng được khóa, vàB001chọn dựa trên các yêu cầu thiết kế nối cụ thể của máy của bạn.
Q2: Có phải bộ mã hóa i1000 hoạt động với các bộ khuếch đại FANUC αi hiện tại?
Có FANUC αi khuếch đại hỗ trợ các loại mã hóa i1000 khi các thông số khuếch đại được cấu hình chính xác.Thay thế động cơ bằng các loại mã hóa khác nhau đòi hỏi phải cập nhật các thông số khuếch đại để ngăn chặn báo động trục trong quá trình khởi động.
Q3: Tại sao ai đó lại chọn trục mịn (SLK) thay vì trục có chìa khóa?
Các trục mịn tối ưu hóa hiệu suất với các khớp nối kiểu kẹp không phản ứng ngược giữ trục xung quanh.Cấu hình này đơn giản hóa việc cài đặt bằng cách loại bỏ các yêu cầu liên kết khóa và loại bỏ các điểm tập trung căng thẳng tại khe cắm khóaSử dụng các biến thể SLK khi các khớp nối máy ban đầu được thiết kế để hoạt động trục trơn tru.
Q4: Máy tính này có đủ điều kiện để sửa chữa nếu nó thất bại?
Có A06B-0235-B101 có thể sửa chữa. Các quy trình dịch vụ phổ biến bao gồm thay thế vòng bi, thay thế bộ mã hóa và thử nghiệm cuộn.Sửa chữa thường cung cấp các lựa chọn thay thế hiệu quả về chi phí cho việc thay thế hoàn toàn cho hầu hết các chế độ hỏng, ngoại trừ thiệt hại vật lý nghiêm trọng hoặc kiệt sức bọc.
Q5: Mô-đun khuếch đại servo αi nào được yêu cầu cho động cơ này?
Các động cơ AiS8/4000 cặp với mộtFANUC αi SVMĐịnh giá cho điện tĩnh 11A của động cơ hoạt động trên đầu vào 200-240V AC. Các mô hình SVM cụ thể phụ thuộc vào các yêu cầu mô-đun trục đơn hoặc đa trục và cấu hình hệ thống truyền động tổng thể.Kiểm tra các chỉ số dòng điện khuếch đại hiện có và cài đặt tham số động cơ trước khi thay thế động cơ.
FANUC A06B-0235-B101 phục vụ như một động cơ phụ trợ thay thế OEM. Xác nhận loại trục, khả năng tương thích bộ mã hóa và cài đặt tham số khuếch đại so với tài liệu máy của bạn trước khi cài đặt.
