Động cơ Servo công nghiệp
>
|
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A06B-0235-B400 |

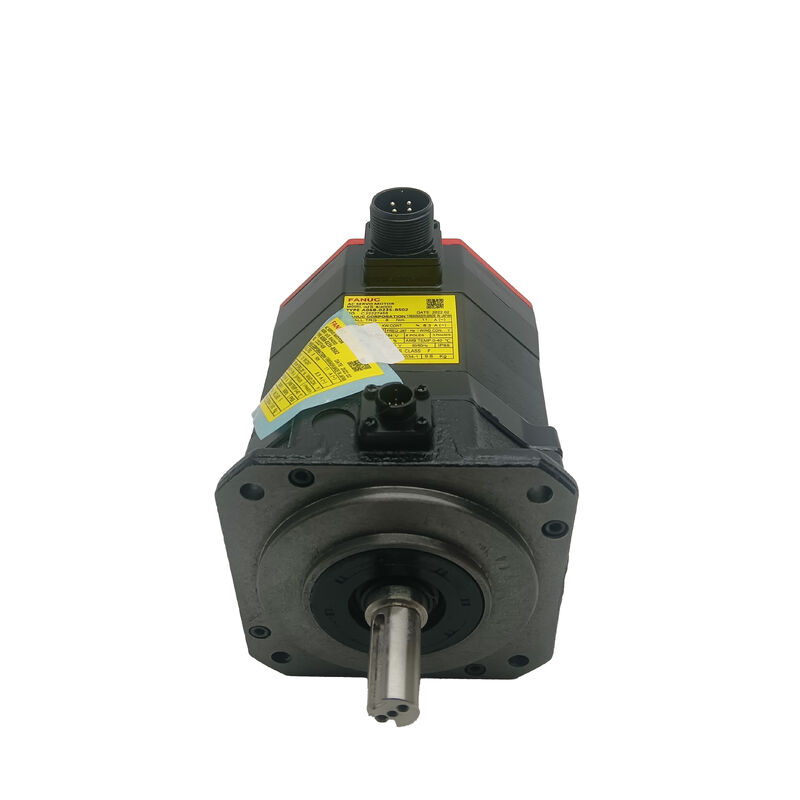

Mã sản phẩm: A06B-0235-B400
Cũng được tìm kiếm với tên: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
Mẫu động cơ: αiS 8/4000
Phân loại: Động cơ Servo AC không chổi than Fanuc Alpha iS Series
Mẫu αiS 8/4000 là một trong những động cơ servo máy công cụ được triển khai rộng rãi nhất của Fanuc. Cấu hình A06B-0235-B400 có trục thẳng trơn với phanh ly hợp lò xo 24V - lý tưởng cho các trục CNC thẳng đứng yêu cầu khớp nối đĩa linh hoạt hoặc trục chia và phanh an toàn chức năng.
| Tham số | Giá trị |
| Mã sản phẩm | A06B-0235-B400 |
| Mẫu động cơ | αiS 8/4000 |
| Công suất định mức | 2,5 kW |
| Mô-men xoắn dừng | 8 Nm |
| Tốc độ định mức | 4.000 vòng/phút |
| Điện áp cung cấp | 3 pha 200V AC |
| Loại phanh | Ly hợp lò xo, nhả bằng điện |
| Điện áp phanh | 24V DC |
| Bộ mã hóa xung | Alpha i A1000 (tuyệt đối nối tiếp) |
| Độ phân giải bộ mã hóa | 1.000.000 xung/vòng |
| Loại trục | Thẳng, trơn (ST, SLK - không có rãnh then) |
| Cấp bảo vệ | IP65 |
| Lớp cách điện | Class F |
| Nhiệt độ hoạt động | 0°C đến +40°C |
| Nhiệt độ lưu trữ | −20°C đến +60°C |
| Bộ khuếch đại tương thích | Bộ khuếch đại servo dòng αi của Fanuc (αiSV) |
| Bộ điều khiển tương thích | Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
Tám Newton-mét mô-men xoắn dừng cung cấp khả năng đáng kể cho các chu kỳ gia công đòi hỏi cao. Trên vít me bi bước 10mm với hiệu suất 90%, 8 Nm duy trì lực trục khoảng 4,5 kN - đủ cho các ứng dụng trục Z thẳng đứng với biên độ đáng kể cho tải cắt.
Tốc độ định mức 4.000 vòng/phút điều khiển vít me bước 10mm ở tốc độ 40 m/phút khi nối trực tiếp, đạt được tốc độ di chuyển nhanh thực tế mà không cần hộp số. Công suất định mức liên tục 2,5 kW xử lý các chu kỳ làm việc gia công CNC điển hình mà không bị quá tải nhiệt.
Trục thẳng trơn (ký hiệu ST/SLK) giao tiếp với các khớp nối servo chính xác trục chia bao gồm khớp nối ống xếp, đĩa và hàm truyền mô-men xoắn thông qua kẹp ma sát. Thiết kế này đơn giản hóa việc thay thế động cơ - chỉ cần nới lỏng kẹp khớp nối, trượt trục ra và lắp lại mà không cần căn chỉnh rãnh then hoặc quy trình lắp côn.
Phanh điện từ là loại ly hợp lò xo và nhả bằng điện, cung cấp hoạt động an toàn khi mất điện cho các ứng dụng trục thẳng đứng:
Bộ mã hóa tuyệt đối nối tiếp cung cấp độ phân giải 1.000.000 xung mỗi vòng quay, cho phép định vị dưới micron. Kết hợp với phanh ly hợp lò xo, điều này cho phép phục hồi vị trí ngay lập tức sau các sự kiện mất điện mà không cần chu kỳ định vị gốc. Bộ đếm tuyệt đối đa vòng được duy trì bởi pin dự phòng trong bộ khuếch đại servo.
| Mã sản phẩm | Trục | Phanh | Bộ mã hóa |
| A06B-0235-B000 | Côn có then | Không | A1000 (tuyệt đối) |
| A06B-0235-B100 | Thẳng trơn | Không | A1000 (tuyệt đối) |
| A06B-0235-B300 | Côn có then | Ly hợp lò xo 24V | A1000 (tuyệt đối) |
| A06B-0235-B400 | Thẳng trơn | Ly hợp lò xo 24V | A1000 (tuyệt đối) |
| A06B-0235-B605 | Côn có then | Ly hợp lò xo 90V | A1000 (tuyệt đối) |
