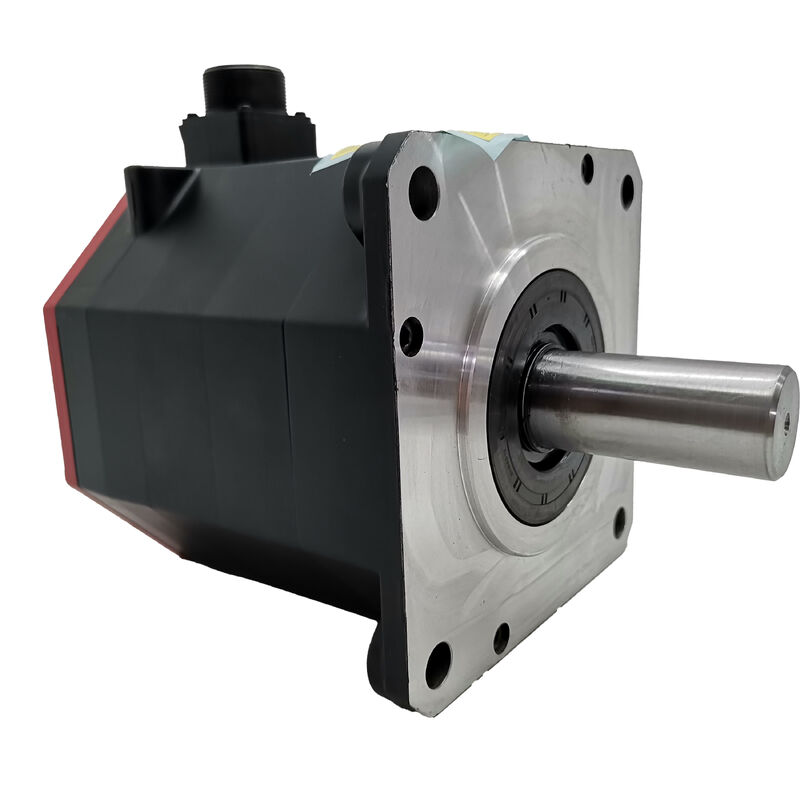

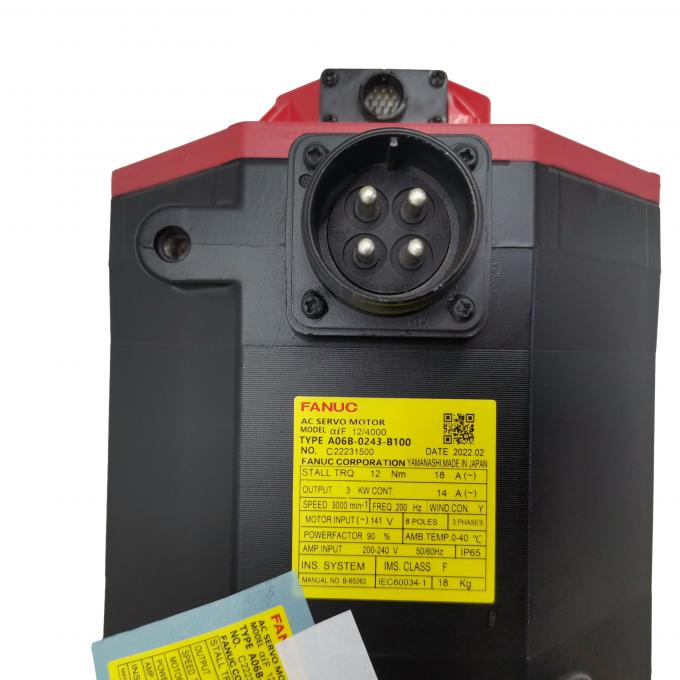

Fanuc A06B-0243-B100 AC Servo Motor
αiF 12/3000, trục thẳng, A1000 tuyệt đối, không phanh
Tổng quan sản phẩm
Số phần:A06B-0243-B100
Cũng được tìm kiếm như:A06B0243B100, FANUC A06B-0243-B100, FANUC A06B0243B100
Mô hình xe:αiF 12/3000
Phân loại:Fanuc Alpha iF Series AC Brushless Servo Motor -- 12 Nm Stall Torque, 3,0 kW, 3.000 vòng / phút, trục mịn thẳng, Không phanh, Alpha i A1000 Absolute Pulse Coder, IP65
Thông số kỹ thuật
| Số phần | A06B-0243-B100 |
| Mô hình động cơ | αiF 12/3000 |
| Trọng lượng ròng | 42.6 lbs (~ 19.3 kg) |
| Động lực dừng | 12 Nm |
| Sản lượng định giá | 3.0 kW |
| Tốc độ tối đa | 3,000 rpm |
| Điện áp đầu vào | 200-240V AC |
| Tần số | 50/60 Hz |
| Các giai đoạn | 3 giai đoạn |
| Lưu lượng điện | 14 A |
| Bộ mã hóa xung | Alpha i A1000 (serial absolute) |
| Độ phân giải mã hóa | 1,000,000 xung/rev |
| Loại trục | Dòng trơn (SLK -- không có keyway) |
| phanh điện từ | Không có |
| Xếp hạng bảo vệ | IP65 |
| Lớp cách nhiệt | Lớp F |
| Nhiệt độ hoạt động | 0°C đến +40°C |
| Bộ khuếch đại tương thích | Fanuc αi series servo amplifier (αiSV) |
| Kiểm soát tương thích | Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Nguồn gốc | Nhật Bản |
Mười hai Newton-Meter ️ Động cơ phù hợp cho trục máy công cụ tầm trung
A06B-0243-B100 chiếm vị trí trung bình sản xuất trong gia đình động cơ αiF.12 Nm mô-men xoắn liên tụcvà3.0 kW công suất định số, nó hoàn toàn phù hợp với máy công cụ CNC nhỏ đến trung bình nơi tải trọng trục nằm thoải mái trong ngân sách mô-men xoắn bền vững 12 Nm.
Các3,000 rpm trầncho phép tốc độ nhanh phù hợp với loại máy này, trong khi14A dòng điện định sốphù hợp với cơ sở hạ tầng điện ba pha tiêu chuẩn.42.6 lbs (19.3 kg), hỗ trợ nâng thích hợp được khuyến cáo trong quá trình lắp đặt và bảo trì.
Đường trơn thẳng ️ Kết nối mà không cần khóa
Cáctrục trơn thẳng (SLK)truyền mô-men xoắn độc quyền thông qua lực kẹp ma sát.Thiết kế này yêu cầu các khớp nối kẹp chia-hub được xác định đúng hoặc các nút mở rộng thủy lực để xử lý các yêu cầu mô-men xoắn 12 Nm và gia tốc đỉnh.
Cấu hình này cung cấp việc loại bỏ trung tâm đơn giản bằng cách sử dụng các máy kéo bánh răng tiêu chuẩn, cung cấp lợi thế bảo trì trong môi trường máy bị hạn chế.Phiên bản A06B-0243-B200 với keyway có sẵn.
Không có phanh ️ Cấu hình tiêu chuẩn cho trục ngang
CácĐịnh nghĩa B100chỉ ra không có phanh điện từ, đó là tiêu chuẩn cho trục cấp CNC ngang.Servo lock của servo amplifierchức năng, trong đó vòng lặp vị trí vẫn hoạt động và bộ mã hóa cung cấp phản hồi liên tục.
Cấu hình này loại bỏ nhu cầu về mạch phanh, rơle và logic thời gian, giảm sự phức tạp của bảng và số lượng thành phần.Các biến thể phanh (B300 và B400) được dành riêng cho trục dọc khi trọng lực đòi hỏi an toàn giữ thêm.
A1000 Absolute Encoder ️ giữ vị trí thông qua các chu kỳ điện
CácAlpha i A1000 bộ mã hóa xung tuyệt đối hàng loạtvới 1,000,000 xung mỗi vòng quay duy trì vị trí nhiều vòng qua các sự kiện tắt điện thông qua pin dự phòng trong Fanuc αi servo amplifier.
Điều này loại bỏ các chu kỳ định hướng hàng ngày, cho phép tính sẵn có lập trình ngay lập tức khi khởi động và cho phép khôi phục liền mạch từ các chương trình dừng giữa.Độ phân giải cao hỗ trợ độ chính xác kích thước đặc biệt và chất lượng hoàn thiện bề mặt.
Bảo trì pin:Pin dự phòng A1000 nằm trong bộ khuếch đại servo αiSV. Thay thế nó khi Fanuc CNC phát ra báo động pin thấp để ngăn chặn việc thiết lập lại đếm nhiều lượt và buộc trục tham chiếu lại.
A06B-0243 Series Configuration Reference
| Số phần | Chân | Keyway | phanh | Bấm kín |
| A06B-0243-B000 | Chậm hơn | Vâng. | Không có | IP65 |
| A06B-0243-B100 | Đơn giản, mịn mà | Không. | Không có | IP65 |
| A06B-0243-B100#0100 | Đơn giản, mịn mà | Không. | Không có | IP67 |
| A06B-0243-B200 | Đơn giản | Vâng. | Không có | IP65 |
| A06B-0243-B300 | Chậm hơn | Vâng. | 24V | IP65 |
| A06B-0243-B400 | Đơn giản, mịn mà | Không. | 24V | IP65 |
| A06B-0243-B101 | Đơn giản, mịn mà | Không. | Không có | IP65 (i1000 bộ mã hóa) |
Khả năng tương thích giữa bộ khuếch đại và CNC
A06B-0243-B100 hoạt động vớiFanuc αi series servo amplifier (αiSV)Các mô-đun CNC tương thích bao gồm:Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B và 32i.
Khi lắp đặt động cơ thay thế, hãy xác minh các thông số trục CNC phù hợp với thông số kỹ thuật loại động cơ αiF 12/3000 để ngăn ngừa hành vi trục không ổn định hoặc lỗi khuếch đại.
Các ứng dụng điển hình
- Các trục cấp trung bình CNC trung tâm gia công thẳng đứngX, Y, và Z ổ đĩa trên VMC nhỏ gọn và định dạng trung bình
- Máy kéo trung tâm quay CNC và ổ di chuyển chéo
- Các trục chính của trung tâm gia công nhỏ và máy khoanMáy sản xuất chu kỳ cao với chuyển động ngắn, nhanh
- Máy truyền phụ đa trục trung tâm gia công️ Động cơ quay trục B và trục định vị bàn quay
Câu hỏi thường gặp
Sự khác biệt giữa B100 (cánh trục mịn thẳng) và B000 (cánh trục thu nhỏ) là gì?
B000 có trục thu nhỏ với đường chìa khóa để nối tự tập trung, trong khi B100 có trục mịn thẳng để gắn trục khớp ma sát.Hiệu suất động cơ là giống hệt nhau lựa chọn phụ thuộc vào các hub nối hiện có trên máy của bạn.
Có phải A06B-0243-B100 cần một chu kỳ định vị mỗi khi CNC khởi động không?
Không, bộ mã hóa tuyệt đối Alpha i A1000 giữ vị trí nhiều vòng qua việc tắt điện qua pin dự phòng.Định tọa độ trục có sẵn ngay lập tức mà không có chuyển động tự động sau khi cài đặt và đồng bộ hóa vị trí một lần.
Mô-đun khuếch đại Fanuc nào là cần thiết cho A06B-0243-B100?
Động cơ đòi hỏi một bộ khuếch đại servo Fanuc αi series (αiSV) specifically αiSV 40 or αiSV 80 modules for the 3.0 kW / 14A rating.và kiểm soát 31i.
Tại sao trọng lượng động cơ (42,6 lbs) có liên quan đến kế hoạch bảo trì?
Với trọng lượng hơn 19 kg, động cơ đòi hỏi hai người xử lý hoặc hỗ trợ nâng thích hợp trong quá trình lắp đặt và tháo dỡ, đặc biệt là trong các vỏ máy bị hạn chế.
Khi nào nên chỉ định biến thể kín IP67 (# 0100) thay vì tiêu chuẩn B100?
Xác định IP67 khi động cơ được lắp đặt nơi mà chất làm mát có thể tích tụ xung quanh hoặc tiếp xúc trực tiếp với thân động cơ.tiêu chuẩn IP65 là đầy đủ.
