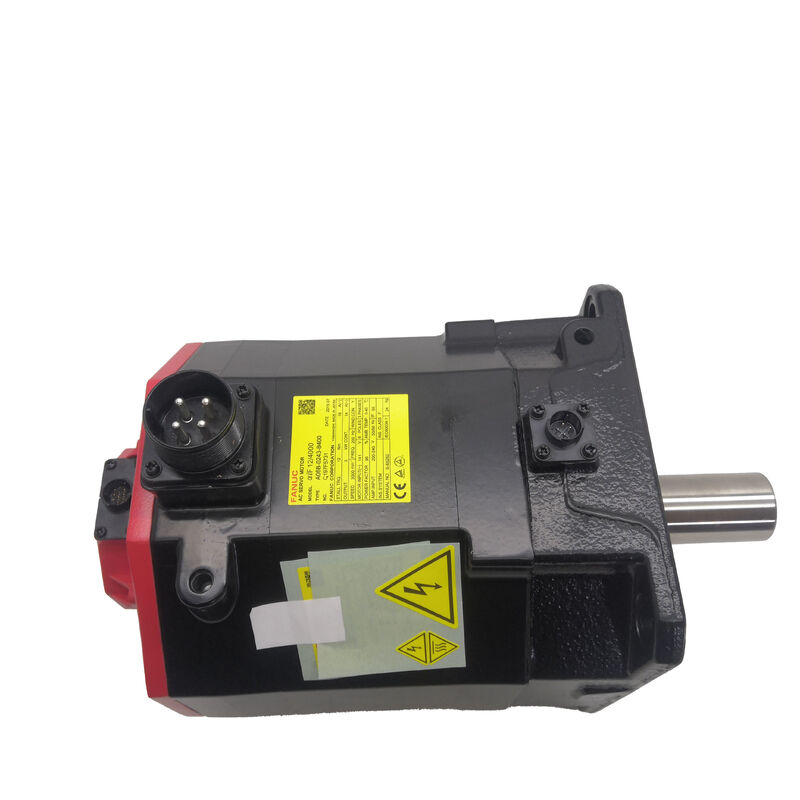

Fanuc AC Servo Motor A06B-0243-B400 A06B0243B400 AO6B-O243-B4OO

FANUC A06B-0243-B400. Alpha iF 12/4000 AC Servo Motor 2.5 kW / 12 Nm / 24VDC phanh / trục thẳng

AiF 12/4000 ¢ Nơi 12 Nm và 3000 rpm giao nhau

A06B-0243-B400 là động cơ AiF 12/4000 của FANUC, mô-tơ xoắn 12 Nm ở tốc độ lên đến 3.000 vòng/phút, công suất 2,5 kW. The AiF designation identifies the Alpha iF (flange-mount) series — the motor family matched to FANUC's Alpha i servo amplifier architecture and used across the 16i/18i/21i and 0i CNC platform generation.

Với mô-men xoắn 12 Nm, động cơ này xử lý các loại trục servo cần khả năng mô-men xoắn bền vững thực sự:và đè và đúc trục khi tốc độ vừa phải và quyền lực mô-men xoắn thực sự đều được yêu cầuTốc độ tối đa 3.000 vòng / phút và công suất 2,5 kW đặt nó trong phạm vi trung bình của gia đình AiF.

Dây phanh DC 24V là một thông số kỹ thuật chính trên biến thể này.Xác minh từ nhãn của động cơ được lắp đặt liệu phanh có được áp dụng bằng lò xo (được khởi động theo mặc định ở trạng thái tắt điện ¢ tiêu chuẩn cho trục dọc) hoặc loại bật để thảĐối với trục dọc và cơ chế có trọng lực, áp dụng lò xo là loại phanh chính xác.Cấu hình mã hóa A1000 của biến thể này trong loạt A06B-0243.

Bộ mã hóa A1000 / AiA1000

Bộ mã hóa xung A1000 / AiA1000 là một loại bộ mã hóa gia tăng. Tại mỗi lần khởi động máy, một chu kỳ tham chiếu trở lại được yêu cầu để thiết lập tham chiếu vị trí trục trước khi sản xuất có thể bắt đầu.CNC không thể sử dụng trục ở một vị trí được biết đến cho đến khi chu kỳ tự lái này hoàn thành.

Đối với máy đòi hỏi vị trí tuyệt đối khi khởi động mà không có chu kỳ tự động hóa, biến thể có bộ mã hóa xung tuyệt đối trong loạt A06B-0243 là thông số kỹ thuật chính xác.Xác nhận loại mã hóa của động cơ lắp đặt từ biển tên của nó trước khi đặt hàng

Các thông số kỹ thuật chính

Đường trục thẳng Khả năng tương thích nối

Các trục thẳng trên B400 kết hợp với các trục nối kẹp ma sát. Kiểm tra đường kính lỗ của trục nối hiện có phù hợp với đường kính trục động cơ trước khi lắp đặt.Các trục thẳng không yêu cầu một trung tâm khóa trừ khi nối được thiết kế cho một giao diện khóa. Đối với các ứng dụng mô-men xoắn cao với những lần đảo ngược thường xuyên nơi trượt nối là một mối quan tâm,một khớp nối sử dụng cả một kẹp lỗ và một vít đặt cung cấp giữ lâu dài tốt hơn so với một lỗ ma sát đơn giản một mình.

Câu hỏi thường gặp

Q1: Những bộ khuếch đại servo nào tương thích với A06B-0243-B400?

AiF 12/4000 kết hợp với các mô-đun khuếch đại servo FANUC Alpha i SVM từ loạt A06B-6114.Xác nhận dòng điện định giá của bộ khuếch đại bao gồm dòng điện định giá 7A của động cơKiểm tra bộ khuếch đại hỗ trợ giao diện mã hóa gia tăng A1000 / AiA1000.

Q2: Máy đòi hỏi một chu kỳ tự định vị tại mỗi lần khởi động.

Vâng. A1000 là gia tăng ¢ nó thiết lập vị trí bằng cách đếm xung từ một điểm tham chiếu tại mỗi lần bật điện. Một chu kỳ định hướng được yêu cầu trước khi trục có thể sử dụng ở một vị trí được biết.Nếu ứng dụng yêu cầu vị trí tuyệt đối mà không có định hướng, xác định biến thể A06B-0243 với mã mã pulse tuyệt đối (phụ tố B khác nhau).

Câu 3: phanh 24V không được giải phóng khi ổ đĩa được bật. xác nhận 24V tại đầu nối động cơ. Điều gì nên được kiểm tra?

Với 24V xác nhận tại đầu nối, đo điện trở cuộn phanh (24V ngắt kết nối).Khung mở xác nhận một cuộn dây bị hỏng. Nếu kháng cự nằm trong phạm vi, kiểm tra liên kết cơ học ∙ ô nhiễm giữa đĩa phanh và bề mặt ma sát có thể ngăn chặn giải phóng ngay cả khi có dòng cuộn đúng.

Q4: Sau khi thay thế bằng A06B-0243-B400, trục sau lỗi lớn hơn trước đó.

Kiểm tra tham số loại động cơ của bộ khuếch đại servo phù hợp với thông số kỹ thuật AiF 12/4000Ngoài ra kiểm tra rằng cáp bộ mã hóa là hoàn toàn ngồi tại đầu nối phản hồi của bộ khuếch đại và rằng các tấm chắn cáp là đúng đắn. Sự sai lệch nối máy sau khi thay thế động cơ làm tăng ma sát sau khi lỗi và nên được kiểm tra trước khi điều chỉnh lợi suất servo.

Q5: A06B-0243-B400 có nguồn gốc từ đâu?

Thông qua FANUC Alpha iF series motor aftermarket ️ dư thừa mới, được thử nghiệm, và dịch vụ xây dựng lại động cơ.A1000/AiA1000 bộ mã hóa) từ bảng tên của động cơ lắp đặt trước khi đặt hàngChức năng phanh và hoạt động mã hóa nên được xác minh trong thử nghiệm chấp nhận cho bất kỳ đơn vị trao đổi nào.
