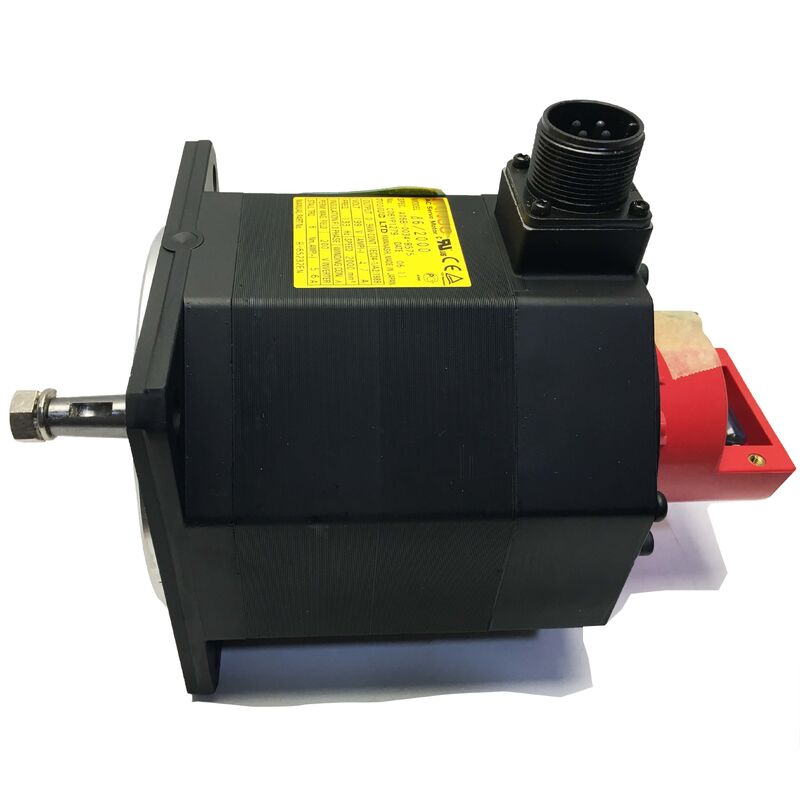

A06B-0034-B577 Động cơ servo AC Fanuc A06B0034B577 AO6B-OO34-B577

FANUC A06B-0034-B577 ∙ Beta B6/2000 AC Servo Motor ∙ Taper Shaft / i32b Encoder / 2000 rpm / IP67

B6/2000 với trục thép B577 cấu hình

A06B-0034-B577 là động cơ phụ trợ B6/2000 của FANUC trong cấu hình mã hóa i32b.2 kg nó là một động cơ vật lý đáng kể được thiết kế cho các ổ axis CNC mang tải trọng thực sự thay vì các nhiệm vụ định vị nhẹ.

Cánh nón là đặc điểm cơ học xác định của biến thể này.Các hình học cong tự tập trung các trục nối khi nó được kéo theo trục trên trục với một cuộn kéo thông qua các trục cuối trục. Các vị trí trục ở cùng một vị trí hình học mỗi lần ̇ trong lần lắp đặt đầu tiên và trong mỗi lần bảo trì sau đó loại bỏ và lắp đặt lại ̇ mà không cần các công cụ điều chỉnh hoặc điều chỉnh lại bằng tay.Khả năng lặp lại này có nghĩa là hiệu suất trục sau khi thay đổi động cơ có thể dự đoán từ thời điểm cài đặt động cơ mới.

Với tốc độ tối đa 2.000 vòng / phút với thông số kỹ thuật điện 199V/133Hz, lớp B6/2000 hoạt động ở cuối tốc độ vừa phải của dải động cơ Beta.199V/133Hz là điều kiện đầu cuối động cơ được tạo ra bởi bộ khuếch đại servo từ đầu vào cổng điện ba pha 200V AC tiêu chuẩn đây là các thông số đầu ra của ổ cho động cơ này, không phải là điện áp nguồn cung cấp.

Cài đặt trung tâm:Sử dụng lỗ trục cuối trục và một cọc kéo để kéo trục theo trục vào trục thu nhỏ.Trọng lượng tác động di chuyển trực tiếp qua trục đến bộ mã hóa i32b và vòng bi phía sau

Các thông số kỹ thuật chính

Bộ mã hóa i32b

I32b là một bộ mã hóa gia tăng cung cấp 32 thời gian tín hiệu mỗi vòng để phản hồi tốc độ và vị trí.Các bộ khuếch đại servo xử lý số liệu này đến một độ phân giải hiệu quả cao hơn để kiểm soát vị tríCác loại phương tiện gia tăng vị trí được thiết lập bằng cách đếm xung từ một điểm tham chiếu tại mỗi nguồn-up một chu kỳ homing là cần thiết trước khi sản xuất có thể bắt đầu.Nếu máy cần vị trí tuyệt đối trên nguồn-up mà không phải là homing, biến thể động cơ Beta với một bộ mã hóa tuyệt đối là thông số kỹ thuật chính xác

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A06B-0034-B577 (cục con) và A06B-0034-B177 (cục thẳng) là gì?

Cả hai đều là động cơ B6/2000 với cùng một thông số kỹ thuật điện.Loại trục xác định giao diện ghép nối một nốt khoan cho một conper đòi hỏi các; một trung tâm với một lỗ khóa yêu cầu B177. xác nhận phần cứng nối hiện có trước khi đặt hàng.

Câu 2: Máy đòi hỏi tự định vị tại mỗi lần bật điện.

Vâng. i32b là một bộ mã hóa gia tăng nó thiết lập vị trí bằng cách đếm từ một tham chiếu tại mỗi lần khởi động.Đây là hành vi bình thường dự kiến cho máy sử dụng động cơ mã hóa gia tăng BetaĐối với vị trí tuyệt đối mà không có định vị, một biến thể động cơ với bộ mã hóa tuyệt đối là cần thiết.

Q3: Làm thế nào để cài đặt đúng trục trục thu nhỏ?

Sử dụng lỗ trục cuối trục của động cơ với một bu lông kéo (đinh + máy giặt) để kéo trục theo trục vào conper.Không bao giờ nhấn hoặc búa lực tác động trên một trục thu nhỏ truyền trực tiếp đến đĩa mã hóa và vòng bi phía sau, gây ra thiệt hại thường xuất hiện vài tuần sau đó dưới dạng báo động mã hóa gián đoạn dưới sự rung động thay vì ngay lập tức khi lắp đặt.

Q4: Sau khi thay thế bằng A06B-0034-B577, trục hiển thị lỗi sau đây.

Kiểm tra tham số loại động cơ của bộ khuếch đại servo phù hợp với thông số kỹ thuật B6/2000 ∙ sự không phù hợp của tham số tạo ra một lỗi tiếp theo liên tục.Ngoài ra xác nhận cáp bộ mã hóa là hoàn toàn ngồi tại đầu nối phản hồi của bộ khuếch đại và rằng tấm chắn cáp được nối đúng ở đầu bộ khuếch đại. Sự sai lệch của trục thắt sau khi lắp đặt thêm ma sát cơ học tăng lên sau khi lỗi và nên được kiểm tra trước khi điều chỉnh lợi ích servo.

Q5: Những bộ khuếch đại servo nào tương thích với A06B-0034-B577?

Các cặp B6/2000 với FANUC Beta SVU và SVM series servo amplifier từ gia đình động cơ tương thích Beta. Mô hình khuếch đại cụ thể phụ thuộc vào số lượng trục hệ thống truyền động và cấu hình.Xác nhận dòng điện định giá của bộ khuếch đại bao gồm dòng điện định giá của động cơ B6/2000 trước khi lắp đặt.
