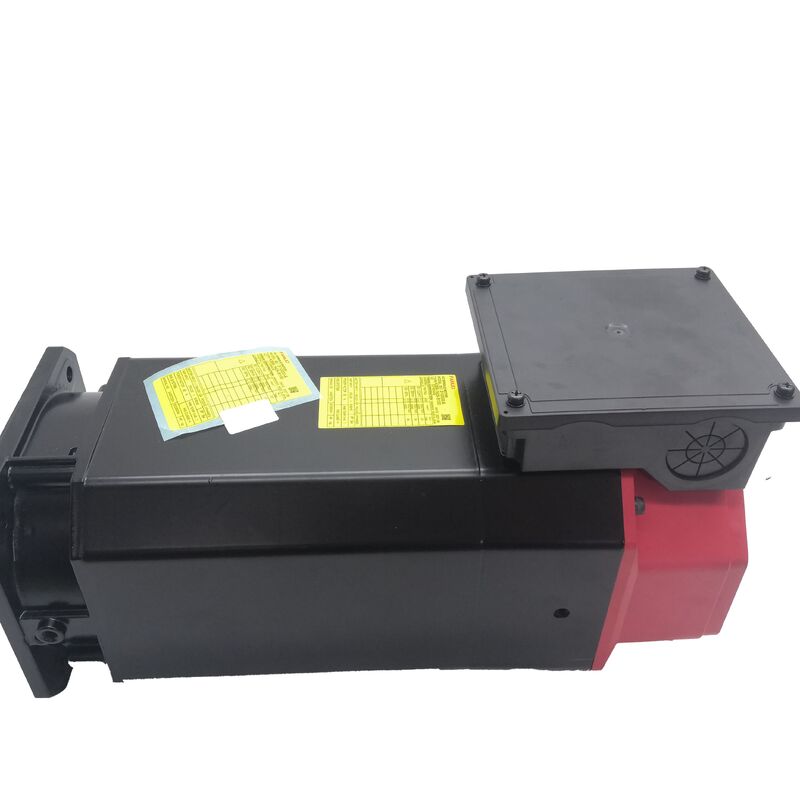

Fanuc A06B-1408-B153
Số phần:A06B-1408-B153
Loại:Động cơ xoắn ốc xoắn
Series:Alpha i (αi)
Mô hình:Ai 12 / 7000
Cấu hình:Phân lưng, trục khóa, cảm biến tốc độ / vị trí iMZ, làm mát ống xả phía sau
Phạm vi tốc độ:1,500 - 7,000 RPM
Điều kiện:Mới / Được cải tạo / Thặng dư
Tổng quan sản phẩm
CácFanuc A06B-1408-B153là một động cơ trục xoắn ốc biến động dòng Alpha i được cấu hình với gắn dây lót, trục đầu ra khóa, phản hồi cảm biến iMZ và làm mát khí thải phía sau.5 kW liên tục (S1) tăng lên 12 kW trong các chu kỳ làm việc gián đoạn, động cơ trục trung bình đáng kể này được thiết kế cho các trung tâm gia công CNC, trung tâm quay,và máy công cụ đa quy trình, trong đó hiệu suất trục xác định tốc độ loại bỏ vật liệu và chất lượng bề mặt bộ phận.
Thông số kỹ thuật
| Lượng sản xuất định số (S1 liên tục) |
7.5 kW |
| Lượng sản xuất (S2 / S3 Duty) |
12 kW |
| Phạm vi tốc độ |
1,500 - 7,000 RPM |
| Giai đoạn |
3 giai đoạn |
| Lắp đặt |
Phân |
| Loại trục |
Chân khóa |
| Cảm biến |
iMZ (làm phản hồi tốc độ và vị trí) |
| Làm mát |
Máy xả phía sau |
| Dòng |
Alpha i - Ai12/7000 |
Chi tiết về công suất
Động cơ có tính năng công suất kép: 7,5 kW liên tục (S1) cho hoạt động kéo dài và 12 kW đỉnh cho các giai đoạn cắt nặng liên tục.Thiết kế này phù hợp với chu kỳ gia công điển hình, trong đó cắt công suất cao xen kẽ với các giai đoạn phục hồi công suất thấp, tối ưu hóa hiệu suất trong khi duy trì sự ổn định nhiệt.
Thiết kế trục khóa
Cánh chìa khóa cung cấp động cơ tích cực cho các vòng xoay dây đai, bánh răng đồng hồ hoặc trục nối, đảm bảo truyền mô-men xoắn đáng tin cậy ngay cả khi chịu tải cú sốc hoặc đảo chiều.Cấu hình này là cần thiết cho động cơ trục với căng dây đai hoặc tải cú sốc gián đoạn ở công suất đỉnh 12 kW và 7Hoạt động 1000 rpm.
Công nghệ cảm biến iMZ
Cảm biến iMZ tích hợp cho phép các chức năng trục quan trọng bao gồm:
- Chặn định hướng:Vị trí chính xác của trục cho việc thay đổi công cụ và hoạt động thăm dò
- Hoạt động trục Cs:Chức năng trục trục như một trục định vị có thể lập trình
- Rigid Tapping:Chuyển tròn trục đồng bộ và nguồn cấp trục Z để lăn chính xác
Hệ thống làm mát
Việc làm mát khí thải phía sau hướng nhiệt ra khỏi vùng mang vòng quay, tăng cường sự ổn định nhiệt và sự nhất quán kích thước.Thiết kế này giảm thiểu tác động mở rộng nhiệt trên vị trí đường trung tâm của trục, đảm bảo duy trì dung sai gần trong suốt chu kỳ hoạt động kéo dài.
Thông tin tương thích
Tương thích với Fanuc Alpha i bộ khuếch đại trục (6111, 6112, 6141, 6142) và tích hợp với các nền tảng CNC Fanuc bao gồm Series 0i-B / C / D, 16i, 18i và 30i / 31i / 32i.Các thông số khuếch đại thích hợp với loại động cơ Ai12/7000 và giao diện cảm biến iMZ là cần thiết cho hiệu suất tối ưu.
Câu hỏi thường gặp
Sự khác biệt giữa A06B-1408-B153 (cánh khóa) và A06B-1408-B103 (cánh trượt) là gì?
Cả hai đều là động cơ Ai12/7000 với các thông số kỹ thuật giống hệt nhau ngoại trừ cấu hình trục.trong khi B103 có một trục đơn giản dựa trên lực kẹp để truyền mô-men xoắn.
Bộ cảm biến iMZ làm gì và tại sao nó quan trọng?
Cảm biến iMZ cung cấp phản hồi tốc độ và vị trí để điều chỉnh trục chính xác và cho phép các chức năng tiên tiến bao gồm dừng định hướng, hoạt động trục Cs và chạm cứng.Chức năng cảm biến thích hợp là rất cần thiết cho các hoạt động trục CNC.
Bộ khuếch đại chốt Fanuc nào tương thích với động cơ này?
Tương thích với các mô-đun khuếch đại trục Fanuc Alpha i trong loạt 6111, 6112, 6141 và 6142, có kích thước phù hợp cho lớp công suất đỉnh 12 kW và được cấu hình với các thông số động cơ chính xác.
Tại sao có hai mức công suất (7,5 kW và 12 kW)?
Định lượng 7,5 kW đại diện cho khả năng hoạt động liên tục, trong khi định lượng 12 kW có sẵn trong các giai đoạn cắt nặng gián đoạn trong chu kỳ bao gồm thời gian phục hồi.Điều này phù hợp với mô hình hoạt động gia công điển hình.
Kiểm tra quan trọng nhất khi đánh giá A06B-1408-B153 đã qua sử dụng là gì?
Kiểm tra trục khóa cho fretting và ăn mòn, xác minh tính toàn vẹn bộ cảm biến iMZ, đo cân bằng kháng lưng, kiểm tra kháng cách nhiệt,và xác nhận tình trạng giao diện ống xả phía sauKiểm tra băng ghế với giám sát hiện tại cung cấp xác minh cuối cùng.
