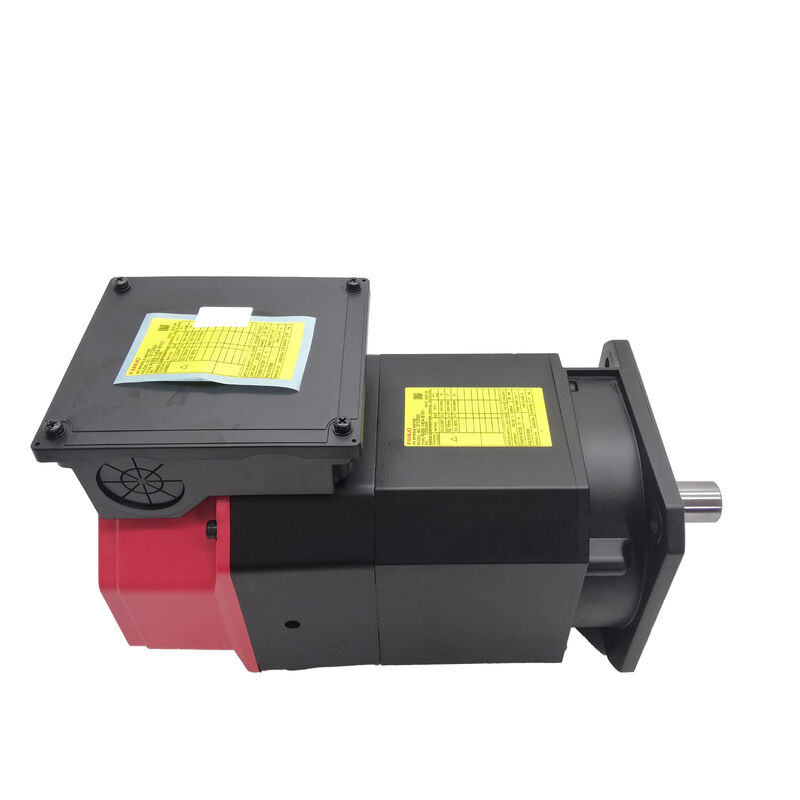

Fanuc AC Servo Motor A06B-1425-B103 A06B1425B103 AO6B-1425-B1O3

αi 3/12.000, Gắn mặt bích, Lỗ trơn, Cảm biến sau

Mã sản phẩm: A06B-1425-B103
Cũng được tìm kiếm với tên: A06B1425B103, FANUC A06B-1425-B103, Fanuc A06B1425B103
Mô hình động cơ: αi 3/12.000
Phân loại: Động cơ trục chính AC Fanuc Alpha i Series -- Tốc độ tối đa 12.000 vòng/phút, 3,7 kW, Gắn mặt bích, Trục lỗ trơn, Cảm biến IMZ phía sau, Tương thích bộ khuếch đại αiSP

Động cơ này được thiết kế đặc biệt cho các máy gia công dọc (VMC) cỡ nhỏ đến trung bình, xử lý hợp kim nhôm, vật liệu phi kim loại và gia công thép nhẹ. Trục chính cần chạy đủ nhanh để giữ cho dao cacbua có đường kính nhỏ ở phạm vi gia công hiệu quả, đồng thời cung cấp đủ công suất liên tục để loại bỏ vật liệu thực sự mà không bị chậm lại dưới tải trọng gia công liên tục.

3,7 kW cung cấp khả năng gia công đáng kể. Ở tốc độ 12.000 vòng/phút, tốc độ bề mặt cho dao phay ngón 5mm gần đạt 188 m/phút -- nằm trong phạm vi hiệu quả cho việc phay hợp kim nhôm bằng dao cacbua chất lượng. Đối với dao 10mm ở cùng tốc độ, tốc độ bề mặt phù hợp cho việc hoàn thiện mạnh mẽ trên thép mềm.

Mô-men xoắn của động cơ ở tốc độ định mức duy trì quá trình gia công mà không làm giảm vòng tua trục chính trong quá trình di chuyển tiến dao, duy trì độ hoàn thiện bề mặt nhất quán và tuổi thọ dao dự đoán được.

Lưu ý quan trọng: Đây là phiên bản tiêu chuẩn αi 3/12.000 không có làm mát qua trục chính. Ký hiệu αiT xác định các động cơ có lỗ làm mát bên trong để cung cấp chất lỏng làm mát áp lực qua trục chính. Đối với các máy được cấu hình làm mát bằng dòng chảy hoặc sương mù, cấu hình tiêu chuẩn này là chính xác.

gắn mặt bích cố định động cơ vào vỏ trục chính của máy thông qua mặt ren chính xác. Khi mặt bích khớp với bề mặt ghép nối, trục quay của động cơ sẽ được thiết lập tự động -- không cần căn chỉnh lại hoặc điều chỉnh lặp đi lặp lại.

Đối với động cơ trục chính chạy ở tốc độ 12.000 vòng/phút, việc căn chỉnh chính xác này là rất quan trọng. Lệch tâm gây ra rung động đồng bộ ảnh hưởng đến độ hoàn thiện bề mặt và tuổi thọ ổ trục theo thời gian. Gắn mặt bích loại bỏ hoàn toàn biến số này.

Lỗ trơn (SLK) có nghĩa là giao diện khớp nối trục của động cơ không có rãnh then. Mô-men xoắn được truyền qua bộ phận khớp nối bằng cách sử dụng lắp ghép chặt, ma sát hoặc hình dạng khớp nối. Thiết kế này giữ cho khối lượng quay đối xứng, giảm thiểu mất cân bằng ở tốc độ cao.

Cảm biến IMZ phía sau cung cấp cho CNC một xung tham chiếu vị trí một lần mỗi vòng quay, cho phép gia công ren cứng, cắt ren đồng bộ và định hướng trục chính để thay dao tự động. Vị trí phía sau giữ cho cảm biến tránh xa khớp nối đầu dẫn động và đơn giản hóa việc định tuyến cáp.

Cảm biến IMZ phía sau cho phép ba chức năng CNC quan trọng:

A06B-1425-B103 yêu cầu bộ khuếch đại trục chính dòng Fanuc αiSP. Các nền tảng CNC tương thích bao gồm Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B và 32i.

Không tương thích với bộ khuếch đại trục chính dòng α (không phải i) ban đầu hoặc bộ điều khiển dòng Fanuc β. Sau khi lắp đặt, hãy xác minh các tham số trục chính CNC đã được đặt chính xác trước khi chạy sản xuất.

Hầu hết các nhà phân phối hoạt động trên cơ sở đổi hàng cũ -- một đơn vị bị lỗi có thể sửa chữa được phải được trả lại, hoặc sẽ áp dụng phí hàng cũ bổ sung. Giá đổi hàng cũ thấp hơn đáng kể so với mua mới.

Xác nhận với nhà cung cấp xem động cơ bị hư hỏng vật lý có đủ điều kiện làm hàng cũ để đổi hay không trước khi vận chuyển. Các đơn vị không thể sửa chữa thường không nhận được tín dụng hàng cũ.
