Fanuc Servo Amplifier trong tình trạng tốt A06B-6058-H005 A06B6058H005 AO6B-6O58-HOO5

FANUC A06B-6058-H005 | Bộ khuếch đại servo AC một trục dòng S — 3,08 kW, 10S/20M, Giao diện PWM, Xuất xứ Nhật Bản

Mã sản phẩm: A06B-6058-H005

Nhà sản xuất: FANUC Corporation (Nhật Bản)

Loại sản phẩm: Bộ khuếch đại servo AC một trục

Dòng sản phẩm: A06B-6058 (Dòng S)

Khả năng tương thích động cơ: FANUC 10S, 20M / 20S-1500

Công suất định mức: 3,08 kW

Giao diện: PWM (kỹ thuật số)

Khung máy: Mở (bộ tản nhiệt nhôm màu vàng)

Bo mạch điều khiển: A20B-1003-0090

Bo mạch nguồn: A20B-1003-0081

Tổng quan

A06B-6058-H005 là bộ khuếch đại servo AC một trục thuộc dòng S của FANUC — một trong những nền tảng ổ đĩa servo quan trọng nhất trong lịch sử của FANUC. Nó cung cấp năng lượng cho động cơ servo AC 10S và 20M với công suất đầu ra định mức 3,08 kW, làm cho nó trở thành ổ đĩa phù hợp cho chuyển động trục tải trung bình trong các máy công cụ CNC thời kỳ đó.

Thiết bị giao tiếp với bộ điều khiển CNC thông qua giao diện kỹ thuật số PWM, đặt nó vào thế hệ servo kỹ thuật số của FANUC, thay thế các hệ thống ổ đĩa tương tự trước đó.

Các ổ đĩa dòng S được ghép nối với các bộ điều khiển System 10, 11, 12 và 15 của FANUC và với các bộ điều khiển dòng 0 trong các cấu hình khác nhau.

Các ổ đĩa và bộ điều khiển này đã cung cấp năng lượng cho một thế hệ máy trung tâm gia công, máy tiện và máy sản xuất đa trục vẫn đang hoạt động hiệu quả trên toàn thế giới.

A06B-6058-H005 là đơn vị ổ đĩa giúp một bộ phận cụ thể của các máy đó hoạt động.

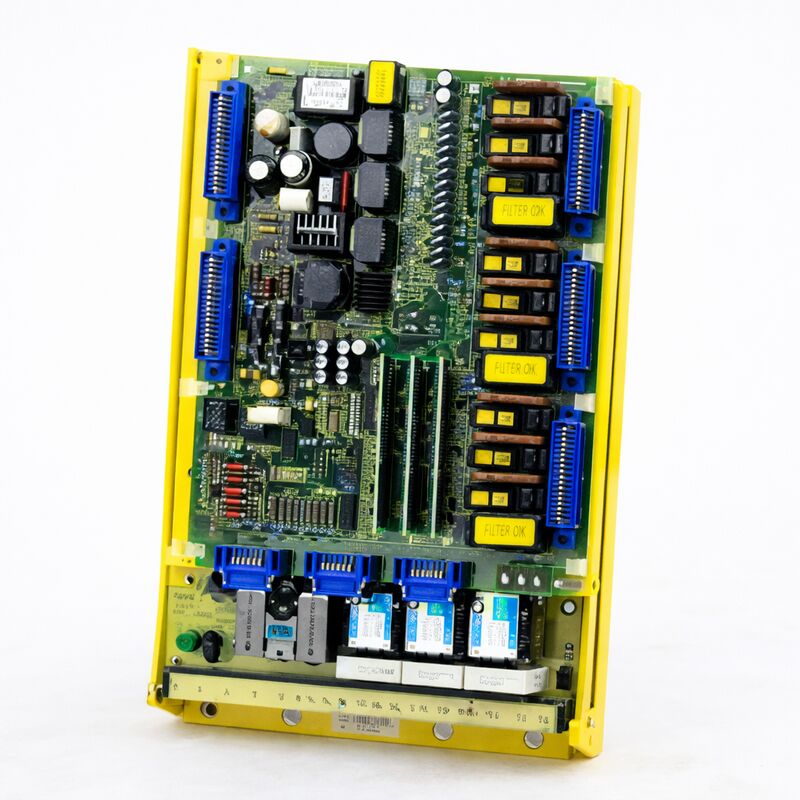

Về mặt vật lý, ổ đĩa sử dụng cấu trúc khung mở màu vàng đặc trưng của FANUC: các linh kiện điện tử và nguồn được gắn xung quanh bộ tản nhiệt bằng nhôm, mở ra luồng không khí của tủ. Thiết kế này hiệu quả và bền bỉ.

Nó cho phép kiểm tra các thành phần của ổ đĩa mà không cần tháo rời, và cấu trúc cơ khí đủ chắc chắn để hoạt động đáng tin cậy trong nhiều năm sử dụng sản xuất liên tục.

Thông số kỹ thuật chính

Giao diện kỹ thuật số PWM — Kiến trúc dòng S

A06B-6058-H005 sử dụng giao diện PWM (điều chế độ rộng xung) để nhận lệnh vận tốc từ bộ điều khiển CNC. Đây là giao diện kỹ thuật số — ổ đĩa không nhận điện áp tương tự đại diện cho tốc độ mong muốn, nó nhận tín hiệu PWM kỹ thuật số mã hóa lệnh vận tốc. Cách tiếp cận này là một bước tiến đáng kể so với các ổ đĩa tương tự của thế hệ trước.

Các ổ đĩa giao diện PWM có khả năng chống nhiễu tốt hơn so với các ổ đĩa tương tự.

Tín hiệu kỹ thuật số ít bị ảnh hưởng bởi nhiễu từ cáp nguồn, cáp động cơ và các sự kiện chuyển mạch điện lấp đầy tủ máy CNC.

Kết quả là kiểm soát vận tốc nhất quán hơn và ít có xu hướng ổ đĩa bị nhiễu thành các nhiễu vận tốc không mong muốn.

Ổ đĩa xử lý đầu vào PWM này, tạo tín hiệu điều khiển cổng cho các transistor công suất IGBT của nó và cung cấp dòng điện AC kết quả cho động cơ servo được kết nối.

Phản hồi bộ mã hóa của động cơ hoàn thành vòng lặp điều khiển vận tốc: tín hiệu bộ mã hóa quay trở lại bộ điều khiển, bộ điều khiển so sánh vận tốc được lệnh và vận tốc thực tế và điều chỉnh đầu ra PWM cho phù hợp. Ổ đĩa dòng S thực hiện vòng lặp này một cách đáng tin cậy ở các mức dòng điện mà định mức 3,08 kW của nó xác định.

Cấu trúc bo mạch bên trong

A06B-6058-H005 là một bộ khuếch đại servo hoàn chỉnh. Bên trong khung mở, hai bo mạch chia sẻ công việc. Bo mạch điều khiển — A20B-1003-0090 — xử lý các linh kiện điện tử của ổ đĩa: xử lý đầu vào PWM, điều khiển dòng điện, logic bảo vệ và giám sát trạng thái hoạt động của ổ đĩa. Bo mạch nguồn — A20B-1003-0081 — chứa các transistor công suất và mạch điều khiển cổng xử lý đầu ra dòng điện cao cho động cơ.

Các bo mạch này có thể được thay thế độc lập khi cần thiết.

Lỗi bo mạch điều khiển gây ra báo động liên quan đến điều khiển và hành vi hoạt động bất thường mà không nhất thiết làm hỏng bo mạch nguồn.

Lỗi bo mạch nguồn — thường do transistor bị hỏng — gây ra báo động quá dòng hoặc ngắn mạch và có thể giữ nguyên bo mạch điều khiển.

Sự tách biệt này làm cho việc sửa chữa ở cấp độ linh kiện trở nên khả thi thay vì yêu cầu thay thế toàn bộ thiết bị cho mọi lỗi.

Khi kiểm tra ổ đĩa để chẩn đoán lỗi, các bo mạch có thể được hoán đổi với các bo mạch đã được xác nhận tốt từ một ổ đĩa tương thích để cô lập lỗi cho một bo mạch.

Cách tiếp cận này tận dụng hiệu quả chuỗi cung ứng trao đổi và sửa chữa.

Lưu ý cấu hình jumper

A06B-6058-H005 yêu cầu cấu hình đúng các thanh jumper trên các đầu cuối T2 và cài đặt liên kết S1/S2 trước khi lắp đặt.

Các cài đặt này xác định loại giao diện của ổ đĩa và các đặc tính hoạt động cụ thể.

Ổ đĩa được cấu hình không chính xác có thể gây ra báo động ngay lập tức hoặc hành vi không chính xác có thể bị nhầm lẫn với lỗi phần cứng. Khi lắp đặt thiết bị thay thế, hãy xác nhận cài đặt jumper khớp với cài đặt ban đầu trước khi kết luận thiết bị có lỗi.

Câu hỏi thường gặp

Q1: Ổ đĩa hiển thị mã báo động ngay lập tức khi bật nguồn trước khi bất kỳ chuyển động trục nào được lệnh. Cáp động cơ có vẻ không bị hư hại và động cơ kiểm tra tốt. Cần điều tra những gì?

Báo động ngay lập tức khi bật nguồn với động cơ và cáp được xác nhận tốt cho thấy bài kiểm tra tự động của bo mạch điều khiển bị lỗi, mạch nguồn của ổ đĩa không khởi tạo được hoặc lỗi cấu hình. Kiểm tra các thanh jumper đầu cuối T2 và các liên kết S1/S2 — cấu hình không chính xác có thể gây ra báo động ngay lập tức.

Nếu cấu hình được xác nhận là chính xác, hãy kiểm tra điện áp nguồn nội bộ của ổ đĩa tại các điểm kiểm tra trên bo mạch điều khiển.

Nguồn nội bộ bị lỗi ngăn cản quá trình khởi tạo bình thường.

Q2: Trục được điều khiển bởi ổ đĩa này cho thấy sự trôi vị trí trong quá trình cắt, đặc biệt là dưới tải thay đổi. Ổ đĩa không có báo động hoạt động. Có thể có vấn đề gì?

Sự trôi vị trí dưới tải thay đổi mà không có báo động cho thấy vòng lặp vận tốc không duy trì tốc độ được lệnh đầy đủ. Điều này có thể do các thành phần cảm biến dòng điện bị suy giảm trên bo mạch nguồn, tạo ra phản hồi dòng điện không chính xác cho phép sai số vận tốc.

Nó cũng có thể do cài đặt độ lợi không đủ — mặc dù nếu máy chạy đúng trước đó với cùng các tham số, thì việc thay đổi độ lợi là khó xảy ra.

Kiểm tra các mạch cảm biến dòng điện của bo mạch nguồn và so sánh dòng điện đầu ra đo được của ổ đĩa với dòng điện được lệnh bằng cách sử dụng màn hình chẩn đoán của bộ điều khiển.

Q3: Ổ đĩa hoạt động bình thường và sau đó báo động transistor sau một lần cắt nặng. Sau khi bật lại nguồn, báo động biến mất và ổ đĩa hoạt động trong một thời gian ngắn trước khi báo động lại. Bo mạch nguồn có bị lỗi không?

Báo động transistor biến mất và tái diễn dưới tải phù hợp với transistor công suất có biên độ nhiệt hoặc điện bị suy giảm. Transistor vượt qua bài kiểm tra khởi tạo của ổ đĩa nhưng thất bại dưới áp lực nhiệt và yêu cầu dòng điện của tải cắt thực tế.

Bo mạch nguồn cần được thay thế. Trước khi lắp đặt bo mạch nguồn mới, hãy xác minh bộ tản nhiệt sạch sẽ và hệ thống làm mát của tủ đủ điều kiện — ổ đĩa chạy quá nóng do làm mát không đủ có thể làm suy giảm dần các transistor đến trạng thái biên độ này.

Q4: Một ổ đĩa A06B-6058-H005 thay thế đã được tìm nguồn cung ứng. Trước khi lắp đặt, nó nên được xác minh như thế nào?

Đối với đơn vị trao đổi đã được kiểm tra từ nhà cung cấp đủ điều kiện, đơn vị đã được kiểm tra chức năng trên các bộ thử nghiệm phù hợp với động cơ servo 10S hoặc dòng S thực tế dưới điều khiển vòng kín. Xác nhận điều này với nhà cung cấp.

Trước khi lắp đặt vào máy, hãy xác minh cài đặt thanh jumper và liên kết khớp với cấu hình của đơn vị ban đầu, kiểm tra các đầu nối xem có hư hỏng nào không và kiểm tra xem cấu hình của đơn vị có khớp với các tham số động cơ và ổ đĩa cụ thể được đặt trong CNC không.

Sau khi lắp đặt, hãy chạy trục qua toàn bộ phạm vi tốc độ và tải trước khi quay trở lại sản xuất.

Q5: Ổ đĩa A06B-6058-H005 có thể điều khiển động cơ 20S ngoài động cơ 10S không?

A06B-6058-H005 được ghi nhận là tương thích với cả động cơ dòng 10S và 20M/20S-1500.

Cấu hình 10S là ứng dụng chính, với hoạt động 20S có thể trong phạm vi định mức dòng điện của ổ đĩa.

Yêu cầu dòng điện của động cơ cụ thể phải nằm trong khả năng dòng điện liên tục và đỉnh của ổ đĩa.

Nếu động cơ 20S yêu cầu nhiều dòng điện hơn mức công suất 3,08 kW của ổ đĩa hỗ trợ ở tốc độ và mô-men xoắn yêu cầu, thì cần một thiết bị có định mức cao hơn từ dòng 6058.
