Fanuc Servo Amplifier A06B-6058-H334 A06B6058H334

Fanuc A06B-6058-H334 | Bộ khuếch đại servo kỹ thuật số AC 3 trục — 0S/5S/10S, S-Series, Thẻ điều khiển PWM, Tương thích FANUC 0-B/0-C/15

Tổng quan

Bộ khuếch đại servo kỹ thuật số AC 3 trục Fanuc A06B-6058-H334là một bộ khuếch đại servo kỹ thuật số AC ba kênh từ nền tảng ổ đĩa S-series của Fanuc — một mô-đun ba trục điều khiển đồng thời ba trục servo, được chỉ định là L, M và N, mỗi trục có khả năng điều khiển động cơ servo AC Fanuc trong phạm vi 0S, 5S và 10S.Là bộ khuếch đại S-series thế hệ thứ ba, H334 mang thẻ điều khiển servo PWM A16B-1100-0330 mới hơn, một bản cập nhật từ các thế hệ S-series trước đó đã cải thiện xử lý tín hiệu kỹ thuật số và độ tin cậy của ổ đĩa tại hiện trường.

Tích hợp ba trục trong một vỏ máy là triết lý thiết kế của Fanuc cho thế hệ ổ đĩa này: thay vì ba bộ ổ đĩa đơn trục riêng lẻ chiếm không gian ray riêng và yêu cầu ba bộ kết nối bus và dây nối lỗi riêng biệt, A06B-6058-H334 hợp nhất cả ba trục vào một đơn vị vật lý.

Việc tích hợp này đã giảm kích thước tủ điều khiển, đơn giản hóa việc đấu dây máy và tiêu chuẩn hóa cụm ổ đĩa servo cho các máy phay ba trục và trung tâm gia công là ứng dụng chính.

H334 phù hợp trực tiếp với các máy chạy hệ thống điều khiển FANUC 0-B, 0-C và Series 15 — thế hệ phần cứng CNC Fanuc chiếm ưu thế trong các máy công cụ được chế tạo vào cuối những năm 1980 và trong suốt những năm 1990.

Một lượng lớn các máy này tiếp tục hoạt động sản xuất trên toàn thế giới, làm cho A06B-6058-H334 trở thành một bộ phận dự phòng được yêu cầu liên tục để bảo trì và sửa chữa, thay vì là một vật phẩm lịch sử.

Thông số kỹ thuật chính

Tham số

Các bộ khuếch đại S-series giao tiếp với bộ điều khiển CNC thông qua giao diện PWM (điều chế độ rộng xung) — một giao thức kỹ thuật số truyền lệnh tốc độ và phản hồi vị trí giữa CNC và mỗi kênh ổ đĩa.

Đường giao tiếp kỹ thuật số này phân biệt bộ khuếch đại S-series với các ổ đĩa lệnh tương tự trước đó trong lịch sử sản phẩm của Fanuc.

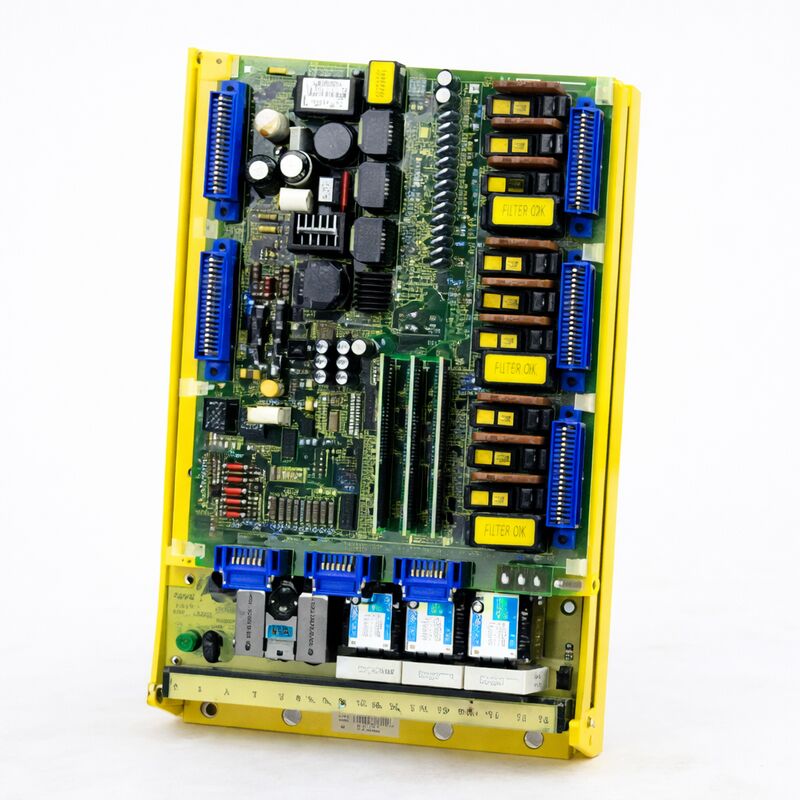

Trên A06B-6058-H334, thẻ điều khiển A16B-1100-0330 nằm ở trên cùng của thiết bị và quản lý giao tiếp PWM kỹ thuật số, vòng lặp điều khiển dòng điện cho cả ba kênh trục và các mạch giám sát lỗi.

Bên dưới nó, bo mạch nguồn A20B-1003-0864 xử lý các giai đoạn chuyển mạch điện áp cao, bus DC và mạch xả tái sinh cho cụm ba trục.

Khi xảy ra lỗi trong ổ đĩa đang hoạt động — các nguyên nhân phổ biến bao gồm hỏng bóng bán dẫn công suất, tụ điện điện phân bị suy giảm, tiếp điểm rơle bị mòn và ăn mòn trên các đường mạch PCB — lỗi thường có thể được cô lập với một trong hai bo mạch này hoặc các bán dẫn công suất ở giai đoạn đầu ra.

Các cơ sở sửa chữa quen thuộc với kiến trúc H334 thường có thể khôi phục ổ đĩa về tình trạng hoạt động bằng cách giải quyết các điểm lỗi cụ thể này, đó là lý do tại sao các dịch vụ sửa chữa và tái sản xuất cho A06B-6058-H334 vẫn có tính khả thi về mặt thương mại nhiều thập kỷ sau khi sản xuất thiết bị kết thúc.

Phạm vi động cơ 0S / 5S / 10S — Ba kênh, Ba trục

Chỉ định H334 xác định sự kết hợp kích thước động cơ cụ thể mà ổ đĩa được cấu hình cho: ba kênh, mỗi kênh được định cỡ cho phạm vi động cơ 0S/5S/10S. Trong cách đặt tên động cơ S-series của Fanuc, con số xác định định mức mô-men xoắn liên tục — 5S tạo ra công suất cao hơn 0S và 10S cao hơn nữa.

Đối với máy gia công đứng ba trục, trong đó các trục X, Y và Z mỗi trục truyền động qua các cơ cấu vít me có kích thước và đặc tính ma sát khác nhau, việc có cả ba kênh trong một vỏ máy trong khi sử dụng cùng một họ động cơ giúp đơn giản hóa đáng kể hàng tồn kho bảo trì.

Các chỉ định kênh L, M và N tương ứng với ba kết nối trục trên ổ đĩa.

Trong một trung tâm gia công tiêu chuẩn, L thường điều khiển một trục, M trục thứ hai và N trục thứ ba — việc ánh xạ cụ thể tới các trục máy (X, Y, Z) phụ thuộc vào cấu hình dây của nhà sản xuất máy và cài đặt tham số trong CNC.

Khả năng tương thích CNC — FANUC 0-B, 0-C, Series 15

Các bộ điều khiển FANUC 0-B, 0-C và Series 15 mà H334 hỗ trợ là các nền tảng CNC chính của Fanuc cho các máy công cụ công nghiệp trong thời kỳ sản xuất của chúng.

Dòng 0 cung cấp một bộ điều khiển hiệu quả về chi phí cho các máy nhỏ và tầm trung; Series 15 cung cấp giải pháp hiệu suất cao hơn cho các ứng dụng đa trục phức tạp và tốc độ cao.

Cả hai dòng đều sử dụng cùng một giao diện ổ đĩa servo PWM mà H334 triển khai, đó là lý do tại sao một đơn vị ổ đĩa duy nhất bao phủ cả ba thế hệ điều khiển.

Các máy chạy các thế hệ điều khiển này bao gồm các trung tâm gia công đứng và ngang, các trung tâm tiện có công cụ sống, máy mài và thiết bị sản xuất CNC chuyên dụng từ các nhà sản xuất máy bao gồm Mori Seiki, Mazak, Okuma và Makino, trong số những máy khác.

Trạng thái hoạt động liên tục của các máy này trong môi trường sản xuất trên toàn thế giới là yếu tố duy trì thị trường thứ cấp cho A06B-6058-H334.

Câu hỏi thường gặp

Q1: "S-series thế hệ thứ 3" có nghĩa là gì và nó khác với các ổ đĩa S-series trước đó như thế nào?

Các bộ khuếch đại servo kỹ thuật số S-series của Fanuc đã phát triển qua nhiều thế hệ phần cứng, mỗi thế hệ cập nhật thẻ điều khiển PWM, thiết kế bo mạch nguồn và xử lý tín hiệu.

Thế hệ thứ 3 mang thẻ điều khiển A16B-1100-0330, có khả năng điều khiển dòng điện kỹ thuật số được cải thiện so với các biến thể A16B-1100-0310 và A16B-1100-0320 trước đó. Thẻ điều khiển mới hơn cung cấp khả năng loại bỏ hài tốt hơn và băng thông vòng lặp tốc độ chặt chẽ hơn.

Đối với mục đích bảo trì, thế hệ quan trọng khi tìm kiếm các bo mạch thay thế — A16B-1100-0330 không thể thay thế cho các thẻ điều khiển S-series trước đó.

Q2: Có thể sử dụng A06B-6058-H334 với các động cơ ngoài phạm vi 0S/5S/10S không?

H334 được cấu hình cho các mẫu động cơ 0S, 5S và 10S. Sử dụng động cơ ngoài phạm vi này — chẳng hạn như 20S hoặc 30S — yêu cầu một đơn vị ổ đĩa khác được định cỡ cho dòng điện đầu ra cao hơn mà các động cơ đó yêu cầu.

Vận hành một ổ đĩa quá nhỏ với một động cơ quá lớn sẽ kích hoạt bảo vệ quá dòng khi khởi động động cơ hoặc dưới tải. Luôn xác minh chỉ định mẫu động cơ trên bảng tên động cơ trước khi chọn ổ đĩa thay thế.

Q3: Thiết bị đã ngừng sản xuất — nguồn cung cấp thiết bị thay thế ở đâu?

Các đơn vị A06B-6058-H334 đã được tân trang và còn sót lại lưu thông trên thị trường phụ tùng công nghiệp từ việc ngừng hoạt động máy, hàng tồn kho dư thừa và các nhà cung cấp sửa chữa chuyên dụng.

Các trung tâm sửa chữa được chứng nhận Fanuc và các nhà tân trang điện tử của bên thứ ba cung cấp cả các đơn vị trao đổi (nơi đơn vị bị lỗi của khách hàng được sửa chữa và trả lại hoặc một đơn vị đã tân trang được cung cấp để đổi) và các đơn vị còn sót lại. Tất cả các nhà cung cấp uy tín đều kiểm tra các đơn vị trên các giàn thử nghiệm S-series của Fanuc với động cơ servo AC thực tế trước khi giao hàng.

Q4: Các chế độ lỗi phổ biến nhất của A06B-6058-H334 là gì?

Các lỗi thường gặp nhất là: hỏng bóng bán dẫn công suất trong một hoặc nhiều trong ba kênh đầu ra (biểu hiện dưới dạng quá dòng trục hoặc báo động lỗi ổ đĩa), tụ điện điện phân bị suy giảm hoặc hở trên bo mạch nguồn (biểu hiện dưới dạng hành vi trục thất thường hoặc lỗi điện áp bus DC), tiếp điểm công tắc tơ từ bị mòn (biểu hiện dưới dạng lỗi sẵn sàng ổ đĩa không liên tục) và ăn mòn trên các kết nối đường mạch PCB trong môi trường khắc nghiệt.

Các đầu ra DAC và mạch giao diện sợi quang của thẻ điều khiển A16B-1100-0330 cũng bị lỗi theo thời gian trong môi trường có độ rung cao hoặc chu kỳ nhiệt độ.

Q5: Mã báo động nào trên CNC cho biết sự cố với A06B-6058-H334?

Trên các bộ điều khiển FANUC 0-B/0-C và Series 15, các báo động servo chỉ ra ổ đĩa S-series thường xuất hiện dưới dạng lỗi dòng AL-400 (báo động servo) trên bảng điều khiển của người vận hành CNC. Các mã cụ thể xác định loại lỗi — quá dòng (thường là AL-401 hoặc AL-411 tùy thuộc vào trục), quá áp, lỗi liên kết DC và lỗi giao tiếp giữa CNC và ổ đĩa.

Mã báo động chỉ ra kênh trục nào bị ảnh hưởng.

Trước khi thay thế ổ đĩa, hãy xác nhận lỗi nằm ở ổ đĩa chứ không phải ở động cơ, cáp phản hồi hoặc thẻ giao diện CNC bằng cách làm theo quy trình chẩn đoán của Fanuc: kiểm tra cách điện động cơ, xác minh tính liên tục của phản hồi bộ mã hóa và hoán đổi các chỉ định trục nếu có thể để xác định xem lỗi có di chuyển cùng với ổ đĩa hay ở lại với dây trục.
