Fanuc A06B-6064-H302 là một biến tần trục chính kỹ thuật số AC thuộc dòng bộ khuếch đại trục chính nối tiếp A06B-6064 của Fanuc, được cấu hình cho MDL 1.5 và 2 — lớp công suất nhỏ nhất của động cơ trục chính trong dòng A06B-6064, đặc biệt là các mẫu động cơ trục chính AC Fanuc 1.5S và 2S.
Các động cơ này nằm ở phân khúc thấp của dòng biến tần trục chính A06B-6064: biến tần trục chính nhỏ gọn, công suất thấp, phù hợp với các trung tâm gia công nhỏ, trung tâm tiện nhỏ và máy phay CNC nơi yêu cầu công suất trục chính ở mức vừa phải và không gian tủ bị hạn chế.
Dòng A06B-6064 đại diện cho thế hệ bộ khuếch đại trục chính nối tiếp kỹ thuật số của Fanuc — sự chuyển đổi từ các biến tần trục chính analog trước đây sang giao tiếp kỹ thuật số giữa biến tần trục chính và CNC.
Trong kiến trúc này, CNC gửi lệnh tốc độ và hướng trục chính thông qua giao diện kỹ thuật số nối tiếp, và biến tần trục chính trả về phản hồi tốc độ động cơ và trạng thái thông qua cùng một liên kết nối tiếp.
Điều này loại bỏ việc điều chỉnh tín hiệu analog mà các thế hệ biến tần trục chính trước đây yêu cầu và đưa trục chính vào cùng một môi trường điều khiển kỹ thuật số như các biến tần servo trục.
Trong lắp đặt máy công cụ, A06B-6064-H302 luôn được ghép nối với các bộ khuếch đại servo dòng C (dòng A06B-6066) trên cùng một máy — sự kết hợp này là cấu hình tiêu chuẩn của nhà máy cho các máy được xây dựng trên các điều khiển FANUC 0-C, 15, 16, 18 và 21 trong thời kỳ cả hai dòng biến tần đều còn sử dụng.
Biến tần trục chính và biến tần servo chia sẻ cùng một tủ điều khiển, được kết nối với giao diện trục chính nối tiếp của CNC và giao diện trục servo PWM tương ứng.
Hiểu rõ sự kết hợp này rất quan trọng đối với việc bảo trì máy: lỗi trên biến tần trục chính được cô lập với bộ A06B-6064-H302 và các cụm PCB của nó, trong khi lỗi trục liên quan đến các bộ servo A06B-6066.
| Tham số | Giá trị |
|---|---|
| Mẫu động cơ | 1.5S, 2S (MDL 1.5 và 2) |
| Loại phản hồi | Phản hồi kỹ thuật số nối tiếp |
| Bo mạch điều khiển 1 | A16B-2201-0440 |
| Bo mạch điều khiển 2 | A16B-2100-0070 |
| Bo mạch nguồn | A20B-1005-0190 |
| Điều khiển tương thích | FANUC 0-C/D, Dòng 15/16/18/21 Model A |
| Ứng dụng | Biến tần trục chính CNC (phay, tiện, trung tâm gia công) |
| Dòng | A06B-6064 (Bộ khuếch đại trục chính kỹ thuật số AC) |
Trong cách đặt tên động cơ trục chính AC của Fanuc cho thời kỳ A06B-6064, số hiệu mẫu xác định lớp công suất liên tục.
Động cơ 1.5S cung cấp công suất trục chính liên tục khoảng 1.5kW và động cơ 2S cung cấp khoảng 2kW — cả hai đều là động cơ trục chính nhỏ gọn cho các máy công cụ nhỏ đến trung bình, nơi sự kết hợp phôi và dụng cụ không yêu cầu công suất kW cao hơn của các lớp động cơ trục chính lớn hơn như 6S, 12S hoặc 22S.
Mặc dù có định mức công suất khiêm tốn, động cơ 1.5S và 2S trên A06B-6064-H302 nhận được chất lượng điều khiển tốc độ và mô-men xoắn kỹ thuật số tương đương với các động cơ lớn hơn trong dòng. Vòng lặp phản hồi nối tiếp giữa động cơ và biến tần cung cấp khả năng điều chỉnh tốc độ chính xác, tăng tốc và giảm tốc mượt mà theo các tham số tăng tốc trục chính của CNC, và đồng bộ hóa đáng tin cậy cho các hoạt động taro cứng, nơi trục chính phải theo dõi vị trí trục chính được lập trình phối hợp với tốc độ trục Z.
Taro cứng là một chức năng quan trọng đối với các trung tâm gia công — khả năng của biến tần trục chính trong việc duy trì kiểm soát vị trí trục chính chặt chẽ trong quá trình taro trực tiếp xác định chất lượng ren và tuổi thọ dụng cụ.

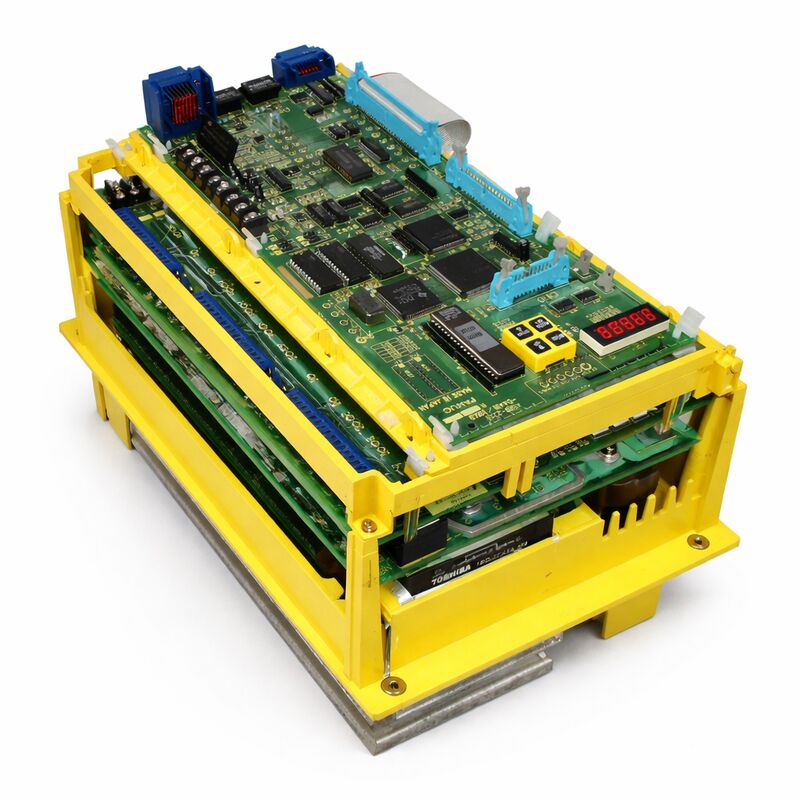

A06B-6064-H302 sử dụng kiến trúc nội bộ ba bo mạch tiêu chuẩn trên toàn bộ dòng A06B-6064: bo mạch dây/giao diện, bộ bo mạch điều khiển (A16B-2201-0440 và A16B-2100-0070) và bo mạch nguồn (A20B-1005-0190).
Mỗi bo mạch phục vụ một chức năng riêng biệt — bo mạch giao diện định tuyến tín hiệu giữa liên kết nối tiếp CNC, các bo mạch điều khiển và phần nguồn; các bo mạch điều khiển xử lý các thuật toán điều chỉnh tốc độ và mô-men xoắn kỹ thuật số; bo mạch nguồn quản lý việc chỉnh lưu AC, bus DC và chuyển mạch đầu ra IGBT để chuyển đổi năng lượng bus DC thành dòng điện AC ba pha điều khiển động cơ trục chính.
Việc tách biệt bo mạch này có nghĩa là các lỗi phổ biến tại hiện trường thường có thể được khắc phục bằng cách thay thế một bo mạch thay vì toàn bộ bộ biến tần. Một transistor nguồn bị lỗi trên bo mạch nguồn có thể được thay thế trong khi các bo mạch điều khiển vẫn hoạt động.
Một bo mạch điều khiển bị hỏng gây ra điều chỉnh tốc độ không chính xác được thay thế độc lập, giữ nguyên bo mạch nguồn hoạt động. Các chuyên gia sửa chữa dự trữ cả hai biến thể bo mạch điều khiển và bo mạch nguồn A20B-1005-0190 làm phụ tùng dịch vụ riêng lẻ vì lý do này.
Giao diện phản hồi nối tiếp trên A06B-6064-H302 truyền dữ liệu vị trí và tốc độ trục động cơ trở lại CNC với tốc độ cập nhật cần thiết cho vòng lặp vị trí trục chính của CNC. Đường phản hồi này là thứ cho phép taro cứng — CNC sử dụng vị trí góc thời gian thực của trục chính, được truyền qua phản hồi nối tiếp, để đồng bộ hóa chuyển động trục Z với vòng quay trục chính từng vòng trong suốt quá trình taro.
Giao diện nối tiếp cũng mang thông tin trạng thái biến tần — mã báo lỗi, tín hiệu tốc độ đạt được, dữ liệu giám sát tải — từ biến tần đến CNC, cung cấp cho CNC khả năng hiển thị tình trạng hoạt động của biến tần trục chính mà trước đây không thể thực hiện được với các biến tần giao diện analog.
Khi biến tần trục chính tạo ra báo lỗi, CNC nhận mã báo lỗi qua giao diện nối tiếp và hiển thị nó trên bảng điều khiển, giúp đơn giản hóa việc chẩn đoán lỗi cho người vận hành máy và kỹ sư bảo trì.
Q1: Mô tả biến tần ghi MDL 1.5, 2 — một bộ có bao gồm cả động cơ 1.5S và 2S không?
Có. A06B-6064-H302 được cấu hình để điều khiển cả hai mẫu động cơ 1.5S và 2S — đây là một bộ biến tần duy nhất có cài đặt tham số xác định động cơ mà nó điều khiển. Khi lắp đặt với động cơ 1.5S, phản hồi nối tiếp của động cơ sẽ tự nhận dạng với biến tần, và biến tần sử dụng bộ tham số tương ứng.
Cùng một bộ biến tần, lắp đặt với động cơ 2S, sử dụng các tham số của động cơ 2S. Khả năng bao phủ hai động cơ trong một mã bộ phận này giúp đơn giản hóa việc tồn kho phụ tùng cho các xưởng máy có thể có cả hai kích cỡ động cơ trên toàn bộ đội máy của họ.
Q2: Các chế độ lỗi phổ biến nhất của A06B-6064-H302 là gì?
Trên bo mạch nguồn, lỗi transistor IGBT là lỗi thường xuyên nhất — thường do cách điện cuộn dây động cơ bị hỏng, cho phép dòng lỗi chảy qua tầng đầu ra của biến tần.
Trên các bo mạch điều khiển, sự lão hóa linh kiện và suy giảm tụ điện điện phân dẫn đến lỗi điều chỉnh tốc độ và lỗi giao tiếp kỹ thuật số với CNC theo thời gian. Lỗi quạt làm mát làm tăng ứng suất nhiệt lên tất cả các linh kiện, vì vậy việc xác minh trạng thái hoạt động của quạt trong quá trình bảo trì định kỳ là rất quan trọng.
Các mã báo lỗi trục chính của CNC xác định loại lỗi nào đang hoạt động, hướng dẫn kỹ thuật viên sửa chữa đến bo mạch hoặc linh kiện cụ thể.
Q3: A06B-6064-H302 có thể điều khiển động cơ trục chính nào khác ngoài 1.5S và 2S không?
Không — tầng công suất và bộ tham số của biến tần được khớp với lớp động cơ 1.5S và 2S.
Kết nối một động cơ trục chính lớn hơn (như 6S hoặc 12S) với H302 sẽ khiến biến tần hoạt động ngoài phạm vi dòng điện định mức của nó trong quá trình tải gia công, kích hoạt bảo vệ quá dòng hoặc, trong trường hợp nghiêm trọng, làm hỏng tầng đầu ra.
Luôn khớp mẫu biến tần trục chính với mẫu động cơ trục chính; số hậu tố H trong mã bộ phận A06B-6064 xác định lớp động cơ mà biến tần được thiết kế cho.
Q4: Taro cứng có yêu cầu phần cứng bổ sung nào ngoài A06B-6064-H302 không?
Taro cứng yêu cầu CNC phải bật chức năng taro cứng trong các tùy chọn phần mềm của nó, và động cơ trục chính phải có bộ mã hóa xung nối tiếp cung cấp phản hồi vị trí góc mà CNC sử dụng để đồng bộ hóa vị trí trục chính với chuyển động trục Z.
Giao diện phản hồi nối tiếp của A06B-6064-H302 hỗ trợ phản hồi vị trí này.
Các tham số của CNC phải được cấu hình cho hình học trục chính và mũi taro cụ thể. Không yêu cầu phần cứng bổ sung nào ngoài biến tần H302 tiêu chuẩn, động cơ trục chính được trang bị bộ mã hóa nối tiếp và cài đặt tham số CNC phù hợp.
Q5: A06B-6064-H302 có thể thay thế cho A06B-6064-H303 hoặc các mẫu lân cận khác không?
Trong dòng A06B-6064, mỗi biến thể hậu tố H tương ứng với một mẫu động cơ cụ thể — H302 cho 1.5S/2S, H303 cho 3S, H305 cho 6S, H312 cho 12S, v.v.
Các bo mạch điều khiển được chia sẻ trên nhiều biến thể (cùng A16B-2201-0440 và A16B-2100-0070 xuất hiện trong nhiều mẫu A06B-6064), nhưng bo mạch nguồn và một số phần mềm tham số khác nhau giữa các lớp động cơ.
Không nên thay thế H303 hoặc H305 cho H302 mà không xác minh khả năng tương thích của bo mạch nguồn và tải các tham số động cơ chính xác, vì đặc tính biến tần của động cơ lớn hơn có thể không hoạt động chính xác với các thành phần tầng công suất của H302, hoặc ngược lại.
