Fanuc Servo Drive được thử nghiệm A06B-6066-H004 A06B6066H004 A06B-6066-H004

Fanuc A06B-6066-H004 C-Series đơn trục AC Servo Amplifier 200V đầu vào, PWM điều khiển, 0S / 5S / 20S / 1500 động cơ, công cụ máy CNC

Tổng quan

CácFanuc A06B-6066-H004is a single-axis digital servo amplifier from Fanuc's C-series drive family — the PWM-based servo drive platform that succeeded the earlier analog amplifiers and preceded the alpha-series modular drives that dominate Fanuc CNC installations today.

Dòng C chiếm một kỷ nguyên cụ thể trong lịch sử sản phẩm của Fanuc, được tìm thấy trong máy công cụ CNC được xây dựng chủ yếu từ cuối những năm 1980 đến giữa những năm 1990 trên các bộ điều khiển Fanuc bao gồm Series 0-C, Series 6,Series 10, Series 11, và các thiết bị đầu tiên của Series 15 và 16.

Danh hiệu H004 trong loạt A06B-6066 xác định phạm vi tương thích động cơ cụ thể: động cơ được cấu hình cho động cơ bao gồm các động cơ 0S, 5S, 6S và 20S/1500 AC,bao gồm công suất đầu ra hạng nhẹ đến trung bình trong gia đình động cơ dòng C.

Những động cơ này là các thành phần vật lý có dây dẫn và đầu nối phản hồi lấp đầy vị trí kênh L và M trên máy sử dụng thế hệ ổ này.

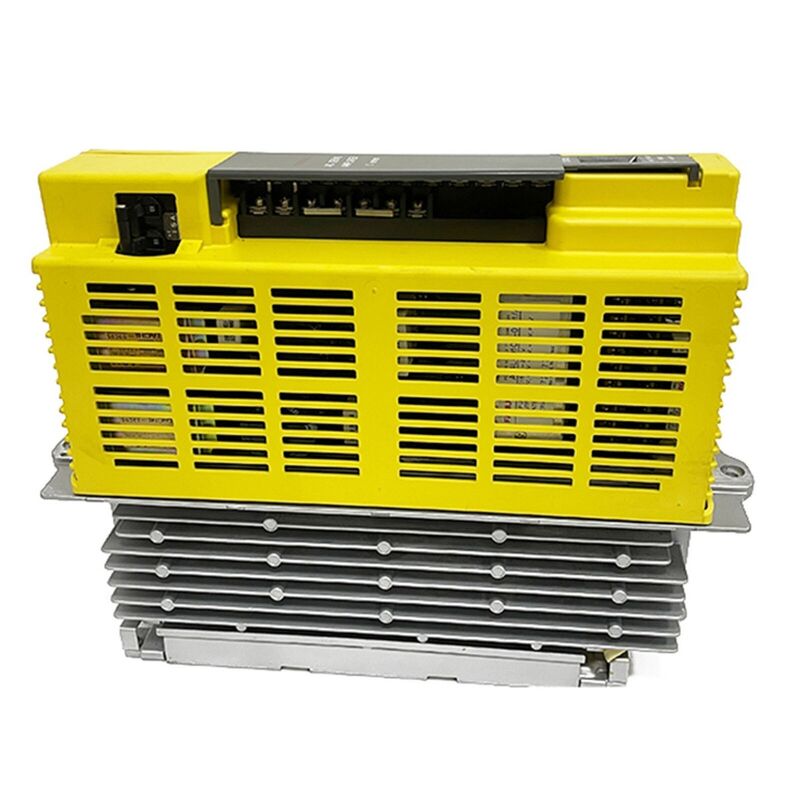

The C-series design was physically compact for its time — the familiar yellow-cased drive unit that Fanuc used across its C and later S-series — and the single-axis format meant one H004 per machine axis, với mỗi ổ đĩa độc lập nhận lệnh PWM từ thẻ điều khiển trục CNC và trả lại dòng động cơ và phản hồi mã hóa thông qua giao diện tín hiệu C-series đã được thiết lập.

Tính đơn giản và mạnh mẽ của kiến trúc này đã góp phần vào một cơ sở được cài đặt của các ổ đĩa C-series vẫn hoạt động tích cực trong các cửa hàng CNC trên toàn thế giới nhiều thập kỷ sau khi sản xuất kết thúc.

Các thông số kỹ thuật chính

Kiến trúc PWM C-Series

Giao diện PWM của bộ khuếch đại C-series đại diện cho sự chuyển đổi của Fanuc từ điều khiển servo analog sang xử lý lệnh kỹ thuật số.CNC tính toán tốc độ động cơ cần thiết và điều chỉnh vị trí trong bộ xử lý điều khiển trục của nó, sau đó truyền thông tin này dưới dạng tín hiệu PWM (được điều chỉnh chiều rộng xung) đến bộ khuếch đại servo.

Bộ khuếch đại giải mã tín hiệu này và điều khiển giai đoạn đầu ra động cơ tương ứng, đóng vòng lặp hiện tại trong phần cứng trong bộ khuếch đại trong khi vòng lặp vị trí và tốc độ đóng trong CNC.

Hai tập hợp PCB riêng biệt tạo thành A06B-6066-H004: bảng điều khiển (có sẵn trong các biến thể A20B-2900-0610, 0620 hoặc 0630,biến thể cụ thể tùy thuộc vào mô hình động cơ và phiên bản giao diện CNC) và bảng điện (A20B-1200-0851 hoặc tương đương), xử lý giai đoạn chỉnh sửa AC, bus DC và đầu ra IGBT.

This two-board architecture is the standard serviceability design for C-series drives — a fault localised to one board means that board can be replaced or repaired independently rather than requiring the entire drive unit to be exchanged.

Phạm vi tương thích động cơ rộng

A06B-6066-H004 hỗ trợ một loạt các động cơ Fanuc AC servo từ gia đình động cơ dòng C,bao gồm cả các cấu hình động cơ S-series (servo) và T-series (mốc xoắn) trên đầu ra dòng điện danh hiệu của lớp khuếch đại này.

Động cơ 0S là nhỏ nhất và nhẹ nhất trong phạm vi tương thích, được sử dụng trên trục máy nhẹ hơn với độ trút tối thiểu;20S/1500 cung cấp mô-men xoắn cao hơn đáng kể và thường được tìm thấy trên trục cấp tải trọng hơn.

Đối với kỹ sư bảo trì máy móc, sự tương thích rộng lớn này thực tế có ý nghĩa:một số bộ phận H004 duy nhất bao gồm nhiều mô hình động cơ có thể được lắp trên các máy khác nhau hoặc thậm chí trên các trục khác nhau của cùng một máy, giảm số lượng các biến thể truyền động phải được lưu trữ như phụ tùng.

Mô hình động cơ cụ thể xác định biến thể thẻ điều khiển PWM nào được yêu cầu.

Chỉ số LED và Chẩn đoán thực địa

Các ổ C-series kết hợp màn hình LED 7 phân đoạn trên thân ổ đĩa cung cấp thông tin tình trạng và mã báo động trong khi vận hành.

Màn hình hiển thị trạng thái sẵn sàng của ổ đĩa (dấu hiệu sẵn sàng từ CNC đã được nhận), trạng thái chạy hoạt động và mã báo động khi xảy ra lỗi.

Mã báo động trong loạt C tuân theo một sơ đồ số để xác định loại lỗi: quá nóng, quá điện, quá điện áp, bất thường phản hồi bộ mã hóa,và lỗi liên lạc mỗi có phạm vi mã khác nhau.

Trong quá trình khắc phục sự cố, việc đọc màn hình LED là bước chẩn đoán đầu tiên - nó xác định xem lỗi có phải là trong chính ổ đĩa hay trong động cơ được kết nối, cáp phản hồi hoặc giao diện CNC.

Câu hỏi thường gặp

Q1: Giao diện PWM loạt C khác với giao diện FSSB loạt alpha sau?

Các ổ đĩa dòng C nhận lệnh động cơ thông qua tín hiệu PWM song song: CNC điều khiển một cáp chuyên dụng với tín hiệu PWM cho mỗi trục một cách độc lập,và mỗi ổ đĩa có kết nối trực tiếp của riêng nó với thẻ đầu ra của trục CNC.

Các FSSB alpha-series sau này (Fanuc Serial Servo Bus) đã thay thế kiến trúc song song này bằng một liên kết sợi quang hàng loạt tốc độ cao mang theo các lệnh cho tất cả các trục trên một bus chia sẻ duy nhất,giảm đáng kể số lượng cáp.

C-series drives cannot be connected to FSSB-based CNC controls without an interface adapter — a direct CNC upgrade from a C-series to a later-generation control requires either adapting the existing C-series drives or replacing them with alpha-series modules.

Q2: Điều khiển CNC nào tương thích với A06B-6066-H004?

Các bộ khuếch đại dòng C tương thích với các bộ điều khiển Fanuc cung cấp giao diện đầu ra PWM tương ứng.và các phiên bản đầu tiên của Series 15 và Series 16/18 được cung cấp với khả năng tương thích ổ đĩa C-series.

Thẻ đầu ra trục điều khiển (PCB trong CNC tạo ra tín hiệu PWM) phải phù hợp với giao diện đầu vào của ổ C-series.Các điều khiển nâng cấp bằng thẻ giao diện FSSB không tương thích trực tiếp nếu không có chuyển đổi giao diện thích hợp.

Q3: Các chỉ định kênh L và M được sử dụng như thế nào với A06B-6066-H004?

Trong quy ước dây chuyền máy đa trục của Fanuc, các ổ đĩa trục đơn riêng lẻ được gán cho các kênh trục được gắn nhãn L, M, N, v.v.

H004 có thể được lắp đặt ở vị trí kênh L hoặc M trong một bố trí tủ đa trục.

Việc gán kênh tương ứng với vị trí đầu nối trục trên thẻ đầu ra servo của CNC và các thiết lập tham số liên kết ổ đĩa vật lý với trục máy cụ thể (X, Y, Z,hoặc bổ sung).

Một máy ba trục sử dụng ổ đĩa một trục sẽ có các đơn vị H004 hoặc H005 riêng biệt cho mỗi ba trục của nó, mỗi đơn vị được kết nối với kênh L, M hoặc N tương ứng của nó trên CNC.

Q4: Các chế độ thất bại phổ biến nhất của A06B-6066-H004 là gì?

Các lỗi thường gặp nhất trên các ổ C-series là: suy giảm tụ trên bus DC (được trình bày dưới dạng lỗi điện áp bus DC và hành vi động cơ không ổn định),Trục trặc IGBT trong giai đoạn đầu ra (được trình bày dưới dạng báo động quá tải), thường được kích hoạt bởi đường viền ngắn động cơ hoặc lỗi cách điện cáp), và lỗi thành phần bảng điều khiển ảnh hưởng đến các mạch giải mã tín hiệu PWM hoặc điều chỉnh dòng điện.

Mã báo động LED trên cơ thể ổ đĩa xác định lỗi thuộc loại nào.Kiến trúc hai bảng có nghĩa là lỗi bảng điện và lỗi bảng điều khiển có thể được giải quyết bằng cách thay thế chỉ bảng bị ảnh hưởng chứ không phải là toàn bộ đơn vị ổ đĩa.

Q5: Có thể tiếp tục mua các đơn vị A06B-6066-H004 mới không?

Dòng A06B-6066 C đã bị ngừng sản xuất bởi Fanuc nhiều năm trước, và các sản phẩm mới từ Fanuc không còn có sẵn.Các đơn vị dự trữ cũ (NOS) dư thừa đôi khi xuất hiện trên thị trường phụ tùng công nghiệp từ việc ngừng hoạt động máy và tồn kho dư thừa.

Các đơn vị được sửa chữa và thay thế là sự sẵn có thương mại chính, với các trung tâm sửa chữa chuyên nghiệp của Fanuc cung cấp các ổ đĩa H004 được xây dựng lại và thử nghiệm với bảo hành.

Tất cả các nhà cung cấp có uy tín thử nghiệm các ổ đĩa C-series trên các điều khiển Fanuc với tải động cơ thích hợp trước khi vận chuyển để xác minh hoạt động chính xác trên toàn bộ phạm vi hoạt động của ổ đĩa.
