Fanuc A06B-6066-H006 | Bộ khuếch đại servo một trục dòng C — SVUC-80 (80A), Động cơ 5L/30S, 200VAC, PWM, FANUC 0-C/15A/16A/18A/21A

Tổng quan

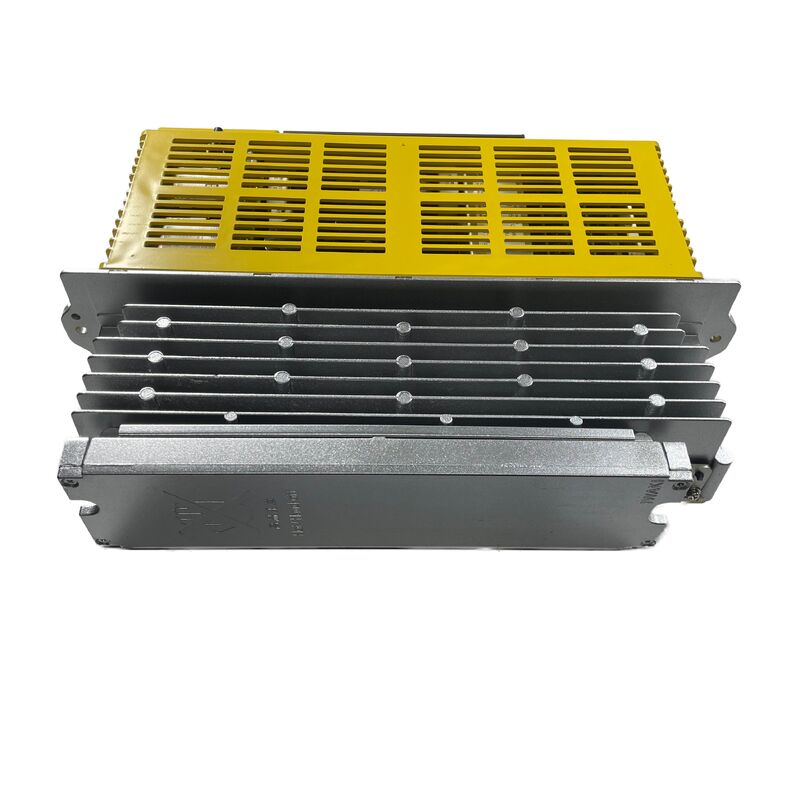

Fanuc A06B-6066-H006 là bộ truyền động một trục lớp SVUC 80 ampe từ dòng bộ khuếch đại servo dòng C của Fanuc, được thiết kế cho các mẫu động cơ nặng hơn trong dòng C — đặc biệt là động cơ servo AC 5L và 30S, cùng với một nhóm tương thích rộng bao gồm 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000 và 10T/2000.

Trong dòng A06B-6066, H006 là biến thể có dòng điện cao hơn so với H004 (xử lý lớp động cơ 0S/5S/20S/1500 nhẹ hơn); định mức đầu ra 80A của SVUC-80 hỗ trợ dòng điện liên tục lớn hơn của động cơ 30S và 5L dưới tải gia công.

Chỉ định 30S trong danh pháp động cơ dòng C của Fanuc đề cập đến một động cơ servo AC cỡ trung bình đến lớn với đầu ra mô-men xoắn liên tục đáng kể, thường được trang bị cho các trục truyền động hạng nặng trên máy phay lớn, máy doa và trung tâm gia công nơi khối lượng trục và yêu cầu ma sát vượt quá khả năng duy trì ổn định của 20S.

Chỉ định 5L xác định một động cơ từ dòng L của Fanuc, liên quan đến các ứng dụng trục máy công cụ laser nơi đặc tính mô-men xoắn và tốc độ cụ thể khác với hình học động cơ dòng S tiêu chuẩn.

Cả hai dòng động cơ đều chia sẻ cùng một giao diện truyền động PWM mà H006 triển khai, đó là lý do tại sao một số bộ phận bộ khuếch đại bao phủ cả hai.

Trong thực tế, H006 chiếm vị trí kênh L hoặc M trong tủ CNC đa trục. Các máy sử dụng bộ truyền động dòng C một trục riêng lẻ lắp đặt một đơn vị cho mỗi trục trên thanh ray truyền động, mỗi đơn vị nhận lệnh PWM từ thẻ trục của CNC và trả về dòng điện động cơ và phản hồi bộ mã hóa thông qua dây cáp tín hiệu dòng C.

Thông số kỹ thuật chính

SVUC-80 — Lớp dòng điện cao hơn trong dòng C

Chỉ định "SVUC" trong cách đặt tên dòng C của Fanuc xác định lớp tầng đầu ra cụ thể. Định mức SVUC-80 của H006 (khả năng đầu ra đỉnh 80A) nằm trên lớp SVUC-40 của H004 và đáp ứng dòng điện tức thời cao hơn mà động cơ 30S và 5L rút ra trong quá trình tăng tốc tạm thời trên các trục máy nặng.

Trên một trung tâm gia công lớn nơi trục X điều khiển một bàn nặng thông qua vít me bước lớn, yêu cầu mô-men xoắn tăng tốc trong quá trình khởi tạo di chuyển nhanh có thể tạm thời rút ra gấp nhiều lần dòng điện liên tục định mức của động cơ — khoảng trống của SVUC-80 phía trên đầu ra định mức liên tục ngăn chặn các cảnh báo quá dòng gây phiền nhiễu trong các sự kiện hoạt động bình thường này.

Bo mạch nguồn A20B-1004-0850 trong H006 có kích thước vật lý lớn hơn A20B-1200-0851 của H004, phản ánh định mức IGBT cao hơn và yêu cầu tản nhiệt của tầng đầu ra 80A.

Sự khác biệt bo mạch này là sự khác biệt vật lý chính giữa bộ truyền động H004 và H006 khi kiểm tra bố cục bên trong — các biến thể bo mạch điều khiển (A20B-2900-0610/0620/0630) được chia sẻ trên phạm vi tương thích động cơ và được chọn dựa trên mẫu động cơ cụ thể đang được điều khiển.

Giao diện PWM và khả năng tương thích điều khiển

Giống như tất cả các bộ truyền động dòng C A06B-6066, H006 sử dụng giao diện servo PWM của Fanuc để giao tiếp với CNC.

Đây là kết nối song song chuyên dụng — một cáp cho mỗi trục giữa thẻ trục của CNC và bộ truyền động — mang tín hiệu lệnh vận tốc/vị trí PWM từ CNC đến bộ truyền động và trả về phản hồi bộ mã hóa từ bộ mã hóa xung của động cơ.

Giao diện tương thích với các điều khiển FANUC 0-C và các phiên bản đầu của Dòng 15A, 16A, 18A và 21A được cấu hình với khả năng tương thích bộ truyền động dòng C thay vì FSSB.

Khả năng tương thích giao diện PWM này là yếu tố quyết định trong ứng dụng của H006.

Các máy được chế tạo với các thế hệ điều khiển này có thể sử dụng H006 làm bộ thay thế bộ truyền động trực tiếp mà không cần sửa đổi CNC hoặc thêm bộ chuyển đổi giao diện.

Các máy được nâng cấp sau này lên các điều khiển dựa trên FSSB yêu cầu chuyển đổi giao diện hoặc thay thế bộ truyền động bằng phần cứng dòng alpha.

Câu hỏi thường gặp

Q1: H006 khác với H004 như thế nào trong dòng C A06B-6066?

H004 là lớp SVUC nhỏ hơn, được định mức cho động cơ 0S/5S/20S/1500 — bộ truyền động trục nhẹ hơn. H006 là SVUC-80 (lớp 80A), được thiết kế cho động cơ 30S và 5L có mô-men xoắn cao hơn. Sự khác biệt nội bộ chính là bo mạch nguồn: H004 chứa A20B-1200-0851, trong khi H006 chứa A20B-1004-0850 với các transistor IGBT được định mức cao hơn.

Các biến thể bo mạch điều khiển (0610/0620/0630) được chia sẻ trên cả hai mẫu.

Không được thay thế H004 cho ứng dụng H006 — tầng nguồn có định mức thấp hơn sẽ kích hoạt cảnh báo quá dòng dưới yêu cầu dòng điện động cơ cao hơn của động cơ 30S hoặc 5L.

Q2: Những mã lỗi CNC nào chỉ ra A06B-6066-H006 là nguồn lỗi?

Trên các điều khiển FANUC 0-C và các điều khiển 15/16/18/21 đời đầu, lỗi bộ truyền động dòng C xuất hiện dưới dạng mã dòng SV-4xx trên màn hình lỗi CNC. SV-401 hoặc tương đương chỉ ra quá dòng trục (thường do transistor đầu ra bị lỗi trong bộ truyền động hoặc ngắn mạch cuộn dây động cơ). SV-404 chỉ ra mất phản hồi bộ mã hóa.

Đèn báo LED của bộ truyền động dòng C cung cấp thêm thông tin nhận dạng lỗi trên thân bộ truyền động — màn hình bảy đoạn hiển thị các mã lỗi cụ thể tương ứng với số lỗi CNC. Luôn đọc cả lỗi CNC và mã LED của bộ truyền động trước khi quyết định lỗi nằm ở bộ truyền động, động cơ hay cáp phản hồi.

Q3: Khả năng tương thích động cơ 5L có dành riêng cho các ứng dụng máy laser không?

Có, trong bối cảnh phạm vi động cơ của A06B-6066-H006, 5L đề cập đến động cơ servo dòng laser Fanuc được thiết kế đặc biệt cho các trục truyền động trên máy cắt laser Fanuc (như Laser Mate và các nền tảng tương tự).

Các động cơ này có đặc tính mô-men xoắn/tốc độ khác với động cơ dòng S tiêu chuẩn nhưng hoạt động trên cùng một giao diện truyền động PWM dòng C. Sự hỗ trợ của H006 cho động cơ 5L làm cho nó có liên quan đến bảo trì máy laser cũng như các ứng dụng gia công CNC thông thường.

Q4: A06B-6066-H006 có thể chạy động cơ 20S không, mặc dù H004 cũng hỗ trợ 20S?

Có. Danh sách tương thích động cơ của H006 bao gồm 20S, trùng với phạm vi của H004.

Khả năng dòng điện cao hơn của H006 không phải là bất lợi khi điều khiển động cơ 20S — nó chỉ đơn giản có nghĩa là bộ truyền động có khoảng trống lớn hơn yêu cầu của động cơ 20S, điều này không gây hại.

Trong thực tế, nếu máy ban đầu chỉ định H006 cho trục 20S (có thể để dự phòng nâng cấp động cơ trong tương lai hoặc do sở thích của nhà sản xuất máy), thì việc thay thế bằng H006 khác là đúng và đáng tin cậy. Việc thay thế H004 về mặt kỹ thuật sẽ hoạt động nếu trục được tải nhẹ, nhưng việc khớp với thông số kỹ thuật ban đầu là phương pháp bảo trì tiêu chuẩn.

Q5: Bo mạch nguồn A20B-1004-0850 — nó có sẵn dưới dạng một thành phần sửa chữa riêng biệt không?

Bo mạch nguồn A20B-1004-0850 được lưu hành trên thị trường linh kiện sửa chữa và được các chuyên gia sửa chữa linh kiện Fanuc chuyên phục vụ bộ truyền động dòng C cung cấp.

Nó có thể được thay thế độc lập khi lỗi được cô lập với tầng nguồn (hỏng transistor, suy giảm tụ điện bus nguồn) trong khi các bo mạch điều khiển vẫn hoạt động.

Các cơ sở sửa chữa kiểm tra bộ truyền động với bo mạch nguồn thay thế được lắp đặt dưới tải động cơ thực tế trước khi giao hàng, xác minh dạng sóng chuyển mạch transistor và dòng điện đầu ra chính xác trên phạm vi hoạt động của động cơ.
