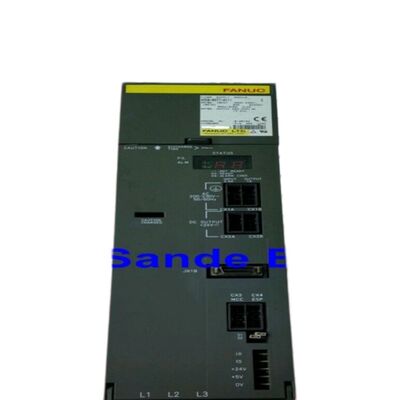

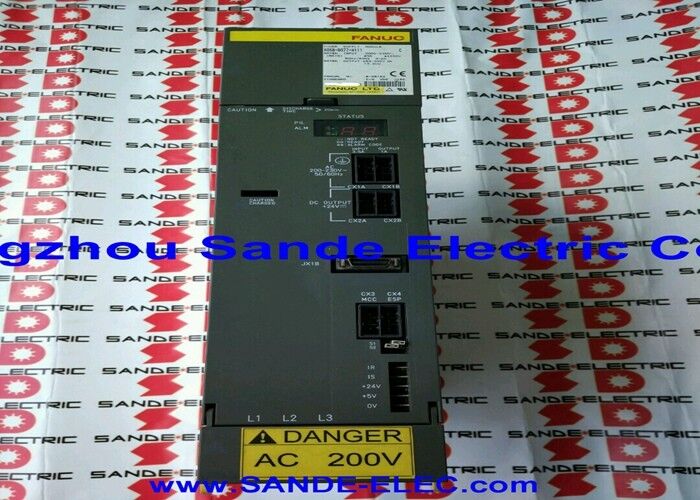

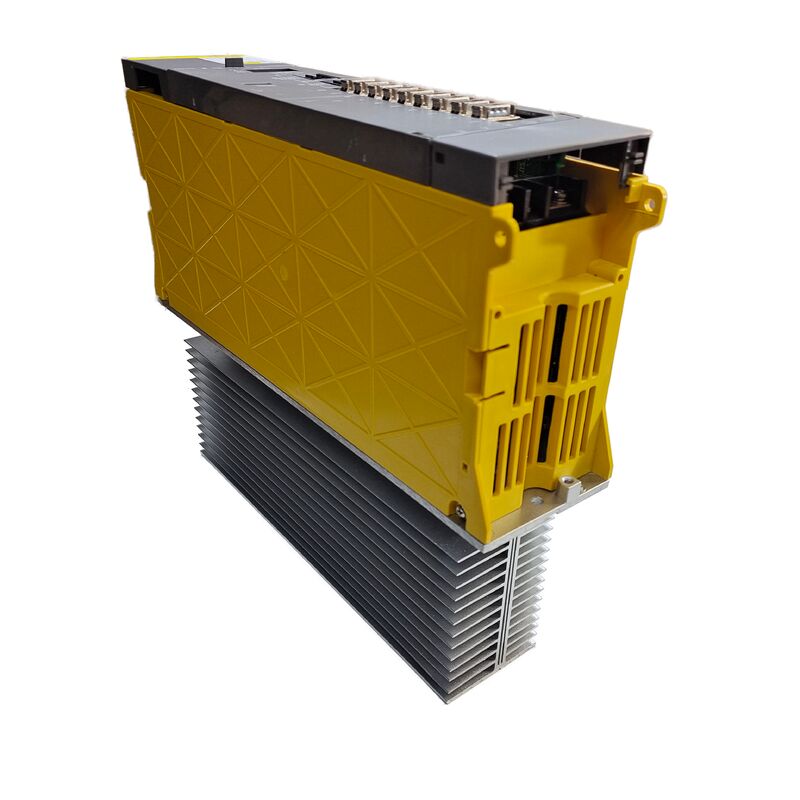

Mô-đun khuếch đại trục chính Fanuc A06B-6078-H206 A06B6078H206 A06B-6078-H206

Fanuc A06B-6078-H206 | Mô-đun Trục Chính Alpha Thế Hệ Đầu Tiên — SPM-5.5, Giao Diện Loại 1, Phản Hồi JY2/JY4, Nguồn PSM, Dòng 200VAC

Tổng Quan

Mô-đun Fanuc A06B-6078-H206 là một bộ khuếch đại trục chính alpha thế hệ đầu tiên, có tên gọi SPM-5.5, thuộc dòng bộ khuếch đại trục chính A06B-6078 của Fanuc.

Là một mô-đun trục chính nhỏ gọn trong phân khúc 5.5kW, nó được thiết kế cho hai kịch bản lắp đặt cụ thể: làm ổ đĩa trục chính chính trên các máy công cụ CNC nhỏ hơn, nơi yêu cầu công suất trục chính nằm trong phạm vi liên tục 3.7–5.5kW, và làm bộ khuếch đại trục chính phụ hoặc thứ cấp trên các trung tâm gia công trục chính kép và trung tâm tiện, nơi nhu cầu công suất của trục chính phụ khiêm tốn so với trục chính chính.

Dòng A06B-6078 chiếm một vị trí riêng biệt trong lịch sử bộ khuếch đại alpha của Fanuc với tư cách là nền tảng alpha thế hệ đầu tiên — các mô-đun dòng alpha ban đầu giới thiệu kiến trúc tích hợp PSM/SVM/SPM trước khi các cải tiến HRV (High Response Vector) có độ phân giải cao hơn xuất hiện trong các dòng A06B-6082, A06B-6088 và A06B-6102 sau này. Kiến trúc thế hệ đầu tiên này hoàn chỉnh về mặt kiến trúc: PSM cung cấp bus DC chung, các mô-đun SVM xử lý các ổ đĩa trục servo, và mô-đun SPM xử lý trục chính — tất cả đều lấy từ cùng một thanh ray. A06B-6078-H206 là một thành phần trong kiến trúc tiêu chuẩn này, được lắp đặt cùng với dòng SVM A06B-6079 trên cùng một thanh ray bộ khuếch đại trong các máy cùng thời.

Kích thước mô-đun 66.8 × 70mm có kích thước vật lý nhỏ gọn đối với ổ đĩa trục chính 5.5kW — là kết quả của triết lý thiết kế mô-đun ổ đĩa tích hợp của Fanuc.

Kích thước mô-đun nhỏ giúp việc lắp đặt làm bộ khuếch đại trục chính phụ hoặc thứ cấp trở nên khả thi trong các tủ đã có sẵn ổ đĩa trục chính chính và các mô-đun trục, mà không yêu cầu một phần tủ riêng cho thiết bị điện tử trục chính thứ cấp.

Thông Số Kỹ Thuật Chính

Giao Diện Loại 1 và Phản Hồi JY2/JY4 — Kiến Trúc Alpha Thế Hệ Đầu Tiên

Giao diện Loại 1 trên A06B-6078-H206 kết nối ổ đĩa trục chính với CNC thông qua giao diện nối tiếp trục chính, cho phép các chức năng trục chính nâng cao — định hình Cs, tiện ren cứng, đồng bộ hóa trục chính, định hướng — xác định khả năng trục chính alpha thế hệ đầu tiên.

Phản hồi đến ổ đĩa thông qua các đầu nối JY2 và JY4, lần lượt mang tín hiệu bộ mã hóa vị trí của động cơ trục chính và đầu vào giám sát nhiệt độ.

Cấu hình phản hồi JY2/JY4 này là đặc trưng cho các ổ đĩa trục chính giao diện Loại 1 (và ban đầu) và là một đặc điểm nhận dạng quan trọng khi phân biệt A06B-6078-H206 với các mô-đun trục chính thế hệ sau.

Các bộ khuếch đại trục chính giao diện Loại 2, Loại 3 và Loại 4 sử dụng các cấu hình đầu nối và bộ tham số khác nhau cho phản hồi vị trí — H206 rõ ràng không tương thích với các loại giao diện sau này, và các máy được thiết kế cho bộ khuếch đại trục chính Loại 2/3/4 không thể sử dụng A06B-6078-H206 làm bộ phận thay thế trực tiếp mà không cần chuyển đổi giao diện.

Đầu nối JY2 mang phản hồi bộ mã hóa xung của động cơ trục chính — tín hiệu vị trí và tốc độ mà ổ đĩa trục chính sử dụng để điều khiển vận tốc và điều khiển vị trí ở chế độ servo trong quá trình tiện ren cứng và hoạt động trục Cs.

Đầu nối JY4 mang tín hiệu quá nhiệt động cơ từ bộ điều nhiệt được nhúng trong các cuộn dây của động cơ, cung cấp đầu vào bảo vệ nhiệt kích hoạt cảnh báo quá nhiệt động cơ AL-01 trước khi xảy ra hư hỏng cuộn dây. Cả hai kết nối phải còn nguyên vẹn và được đấu dây chính xác để ổ đĩa hoạt động với sự bảo vệ đầy đủ.

Ứng Dụng Trục Chính Phụ và Trục Chính Thứ Cấp

Phân khúc công suất liên tục 5.5kW của SPM-5.5 đặt nó dưới các mô-đun trục chính chính của hầu hết các trung tâm gia công sản xuất, thường sử dụng ổ đĩa trục chính từ 7.5kW đến 30kW.

Phân khúc công suất này phù hợp cho các trục chính phụ trên các trung tâm tiện CNC trục chính kép — trục chính phụ trong cấu hình này nhận phôi từ trục chính chính và thực hiện các thao tác thứ cấp (khoan mặt sau, tiện, ren) ở mức công suất hiếm khi yêu cầu công suất tối đa của trục chính chính.

Nhu cầu liên tục thấp hơn của trục chính phụ làm cho SPM-5.5 trở thành mô-đun được chỉ định phù hợp mà không tốn kém và cồng kềnh như một bộ khuếch đại trục chính lớn hơn.

Trên các máy công cụ CNC nhỏ hơn — các trung tâm gia công dọc nhỏ gọn, máy khoan và taro, các trung tâm gia công ngang nhỏ và các máy CNC chuyên dụng — SPM-5.5 đủ khả năng làm ổ đĩa trục chính chính khi tốc độ loại bỏ vật liệu và kích thước dao của ứng dụng nằm trong ngân sách công suất trục chính liên tục 5.5kW.

Gia công hợp kim nhẹ, gia công nhựa và khoan PCB là các quy trình điển hình mà trục chính 5.5kW phù hợp với yêu cầu của phôi và dụng cụ.

Alpha Thế Hệ Đầu Tiên — Bối Cảnh Kiến Trúc Hệ Thống

Dòng A06B-6078 là thế hệ alpha đầu tiên, nghĩa là nó có trước các cải tiến HRV có độ phân giải cao hơn được giới thiệu trong các dòng A06B-6082, A06B-6088 và A06B-6102. Trong ngăn xếp bộ khuếch đại của máy, H206 hoạt động với cùng PSM và cùng dòng SVM A06B-6079 xác định các cài đặt hệ thống alpha thế hệ đầu tiên.

Một máy được trang bị A06B-6078-H206 sẽ có PSM thế hệ đầu tiên tương ứng (dòng A06B-6087 hoặc dòng A06B-6081) và các mô-đun SVM A06B-6079, tất cả đều chia sẻ bus DC chung và cùng thời kỳ giao diện CNC của Fanuc.

Sự nhất quán về kiến trúc hệ thống này rất quan trọng trong thực tế bảo trì: thay thế một H206 bị lỗi bằng một mô-đun SPM thế hệ sau có thể yêu cầu nâng cấp mô-đun PSM và SVM nếu các giao thức truyền thông ổ đĩa hoặc thông số kỹ thuật giao diện PSM khác nhau.

Xác nhận khả năng tương thích của hệ thống trước khi thay thế mô-đun trục chính khác thế hệ cho A06B-6078-H206 ban đầu.

Câu Hỏi Thường Gặp

Q1: Điều gì phân biệt A06B-6078-H206 (#H500) với biến thể #H501?

Hậu tố #H500 và #H501 xác định các khác biệt nhỏ về phiên bản trong A06B-6078-H206 — thường liên quan đến các sửa đổi PCB nhỏ, thay thế linh kiện hoặc thông số kỹ thuật thị trường khu vực. Cả hai đều hoạt động như mô-đun trục chính giao diện Loại 1 SPM-5.5 với cùng các đầu nối phản hồi JY2/JY4 và cùng khả năng chức năng.

Trong hầu hết các ứng dụng thay thế, #H500 và #H501 có thể thay thế cho nhau.

Xác nhận với nhà cung cấp dịch vụ xem có cần điều chỉnh tham số cụ thể theo phiên bản phần cứng nào cho sự kết hợp máy và điều khiển cụ thể trước khi lắp đặt hay không.

Q2: Tại sao A06B-6078-H206 sử dụng đầu nối JY2 và JY4 trong khi các mô-đun trục chính sau này thì không?

Tên gọi đầu nối JY là đặc trưng cho kiến trúc giao diện bộ khuếch đại trục chính alpha thế hệ đầu tiên. Các thế hệ sau (Loại 2/3/4) đã cấu trúc lại các kết nối tín hiệu điều khiển và phản hồi, sử dụng tên đầu nối và bố trí chân khác nhau khi thiết kế mạch phản hồi phát triển.

Giao diện JY2/JY4 trên H206 là một phần của thiết kế ban đầu của nó — bộ mã hóa xung và bộ điều nhiệt của động cơ trục chính được kết nối tại đây, và giao diện trục chính của CNC nhận tín hiệu phản hồi thông qua quá trình xử lý nội bộ của bộ khuếch đại trục chính.

Cố gắng kết nối động cơ trục chính loại JY2/JY4 với bộ khuếch đại trục chính thế hệ sau mà không có cấu hình bộ chuyển đổi phù hợp sẽ gây ra tình trạng báo lỗi.

Q3: A06B-6078-H206 có thể được sử dụng để thay thế A06B-6082-H206 SPM-5.5 không?

Dòng A06B-6082 là dòng mô-đun trục chính alpha thế hệ thứ hai với khả năng điều khiển trục chính HRV được cải thiện.

A06B-6078 (thế hệ đầu tiên) và A06B-6082 (thế hệ thứ hai) chia sẻ cùng tên gọi mô hình SPM và xếp hạng điện tương tự nhưng khác nhau về kiến trúc PCB điều khiển và khả năng tương thích tham số CNC.

Việc thay thế giữa các thế hệ đòi hỏi phải xác minh khả năng tương thích CNC và khả năng tương thích tham số — nó không phải lúc nào cũng là một sự thay thế đơn giản. Tham khảo tài liệu tương thích bộ khuếch đại trục chính của Fanuc hoặc nhà cung cấp dịch vụ có trình độ trước khi cố gắng thay thế chéo thế hệ trên máy sản xuất.

Q4: Các mã lỗi CNC nào được tạo ra khi A06B-6078-H206 bị lỗi?

Các lỗi bộ khuếch đại trục chính xuất hiện trên màn hình hiển thị của người vận hành CNC dưới dạng số lỗi SP-xxx.

AL-09 (quá nhiệt bán dẫn công suất) thường chỉ ra lỗi nhiệt — quạt làm mát của mô-đun nên được kiểm tra trước. AL-12 (quá dòng liên kết DC) chỉ ra lỗi tầng đầu ra, thường xảy ra sau khi cách điện cuộn dây động cơ trục chính bị hỏng. AL-03 (cầu chì liên kết DC bị nổ) và AL-04 (cầu chì đầu vào bị nổ) chỉ ra lỗi linh kiện điện tử bên trong ổ đĩa.

AL-01 (quá nhiệt động cơ) và AL-02 (lệch tốc độ quá mức) thường chỉ ra các vấn đề về động cơ hoặc phản hồi động cơ hơn là bản thân ổ đĩa. Đèn LED báo lỗi trên thân mô-đun sáng lên khi có bất kỳ lỗi nào đang hoạt động — số lỗi cụ thể phải được đọc từ màn hình CNC.

Q5: Các tùy chọn dịch vụ nào có sẵn cho A06B-6078-H206 bị lỗi?

Trao đổi là phương pháp phổ biến nhất — một mô-đun bị lỗi được gửi đến cơ sở dịch vụ của Fanuc để đổi lấy một đơn vị đã được kiểm tra, bảo hành và tân trang. Sửa chữa cấp độ linh kiện cũng có sẵn cho các lỗi cục bộ hóa các bộ phận có thể sửa chữa: các mô-đun transistor ở tầng đầu ra, quạt làm mát và cầu chì bên trong có sẵn dưới dạng bộ phận dịch vụ và thường xuyên được thay thế trong quá trình tân trang mô-đun. Các PCB bên trong H206 không được Fanuc bán dưới dạng bộ phận riêng lẻ, nhưng các cơ sở sửa chữa chuyên nghiệp có chúng trong kho dịch vụ và xử lý các lỗi cấp độ bảng mạch như một phần của việc phục hồi mô-đun hoàn chỉnh. Tất cả các mô-đun A06B-6078-H206 được bảo dưỡng đúng cách phải được kiểm tra dưới tải trên cấu hình kiểm tra PSM/SVM của Fanuc với động cơ trục chính alpha phù hợp trước khi đưa trở lại hoạt động.
