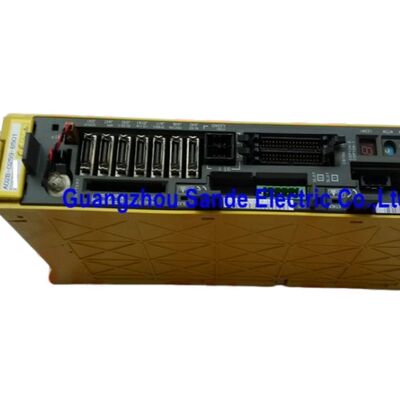

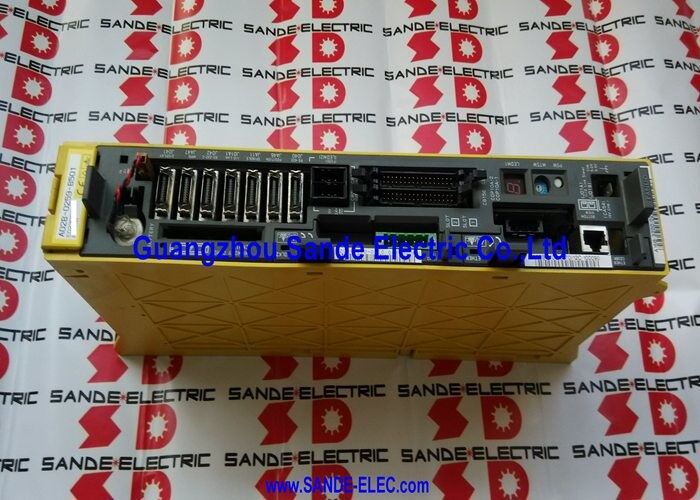

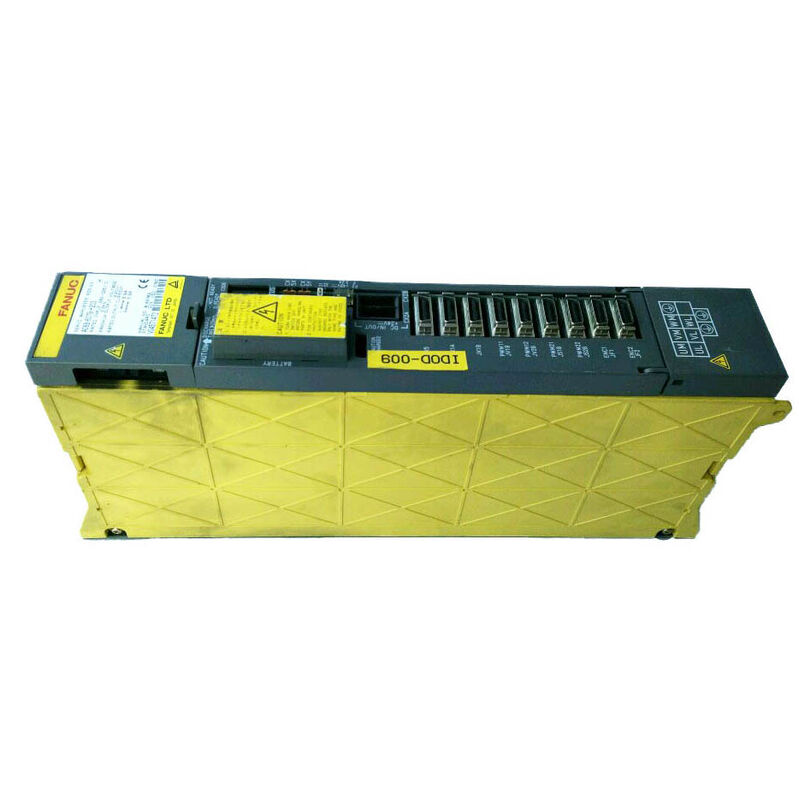

Mô-đun khuếch đại trục chính Fanuc A06B-6079-H101 A06B6079H101 A06B-6079-H101

Fanuc A06B-6079-H101 | Mô-đun khuếch đại servo Alpha — SVM1-12, Trục đơn, Giao diện PWM Loại A/B, 283–325V / 0.75kW, Đầu ra 3.0A

Tổng quan

Mô-đun Fanuc A06B-6079-H101 là mô-đun trục đơn nhỏ nhất trong dòng mô-đun khuếch đại servo alpha của Fanuc, được chỉ định là SVM1-12, định mức đầu ra liên tục 3.0A trên kênh L-axis từ đầu vào bus DC 0.75kW, 283–325V.

Đây là dòng dòng điện nhập môn trong dòng SVM1 trục đơn alpha, phù hợp với các động cơ alpha Fanuc nhẹ nhất trong dòng α1/3000 và α2/3000.

Đây là mô-đun được chỉ định khi một trục máy chỉ yêu cầu dòng điện liên tục vừa phải — các trung tâm gia công CNC nhỏ gọn với ổ trục bàn và yên xe nhẹ, các hệ thống robot nhỏ, và các máy CNC dây EDM và máy EDM chìm nơi tất cả các trục hoạt động trong phạm vi 3.0A.

SVM1-12 chiếm 60mm chiều rộng thanh ray khuếch đại, định dạng hẹp nhất trong dòng SVM alpha trục đơn.

Diện tích nhỏ gọn này là một lợi thế thiết kế tủ thực tế cho các nhà sản xuất máy lắp đặt nhiều ổ đĩa cùng với mô-đun PSM (Mô-đun Nguồn) và mô-đun khuếch đại trục chính.

Trong các cài đặt mà ba trục đều yêu cầu cùng một đầu ra liên tục 3.0A, các nhà sản xuất máy đôi khi chọn mô-đun ba trục SVM3-12/12/12 để có độ nhỏ gọn hơn nữa — nhưng khi việc dự phòng trục riêng lẻ hoặc thay thế trục chọn lọc trong quá trình chẩn đoán lỗi là quan trọng, ba mô-đun SVM1-12 riêng biệt cung cấp khả năng cô lập lỗi hoàn toàn giữa các trục.

Một chi tiết thực tế khi đặt hàng hoặc bảo trì A06B-6079-H101 là cấu hình cổng pin CX5. Fanuc trang bị cho mô-đun này một hoặc hai cổng pin CX5 tùy thuộc vào cấu hình máy và dòng điều khiển — số lượng cổng xác định số lượng trục mã hóa tuyệt đối mà mạch pin hỗ trợ.

Một mô-đun thay thế phải khớp với cấu hình ban đầu, hoặc bộ sao lưu pin mã hóa tuyệt đối sẽ không hoạt động chính xác cho tất cả các trục được kết nối. Đây không phải là thông số hiệu suất của bản thân mô-đun mà là một chi tiết cấu hình quan trọng khi thay thế một đơn vị bị lỗi.

Thông số kỹ thuật chính

SVM1-12 trong Kiến trúc Mô-đun Alpha

A06B-6079-H101 lấy năng lượng từ bus DC được chia sẻ của PSM alpha và chuyển đổi năng lượng bus đó thành dòng điện động cơ hình sin ba pha để điều khiển động cơ servo alpha.

Công suất đầu vào định mức 0.75kW là nhu cầu bus DC khiêm tốn của mô-đun này ở đầu ra liên tục định mức 3.0A — thấp hơn đáng kể so với nhu cầu đa kilowatt của các mô-đun SVM1 lớn hơn trong cùng dòng.

Đối với một máy sử dụng ba mô-đun SVM1-12 trên ba trục của nó, tổng nhu cầu mô-đun khuếch đại servo trên PSM là 3 × 0.75kW = 2.25kW, để lại phần lớn dung lượng của PSM tiêu chuẩn có sẵn cho nhu cầu đỉnh của mô-đun khuếch đại trục chính trong quá trình tăng tốc trục chính.

Khả năng tương thích giao diện kép PWM Loại A/B là một tính năng của các mô-đun alpha lớp 60mm, giúp A06B-6079-H101 có thể bảo trì trên nhiều thế hệ điều khiển CNC hơn.

Khả năng tương thích Loại A bao gồm các điều khiển Series 0-C, 15A, 16A, 18A và 21A cũ hơn; Loại B bao gồm Series 0-MD, 0-MF, 15B, 16B, 18B và 21B.

Loại giao diện được xác định bởi thế hệ điều khiển CNC của máy và được cấu hình trên mô-đun thông qua biến thể bảng dây hoặc công tắc giao diện phù hợp — khi đặt hàng một bộ phận thay thế, loại điều khiển của máy hiện có sẽ xác định cấu hình giao diện nào được yêu cầu.

α1/3000 và α2/3000 — Lớp động cơ phù hợp

α1/3000 và α2/3000 là các động cơ alpha Fanuc nhỏ gọn phù hợp cho các trục CNC hạng nhẹ và các ứng dụng định vị chính xác.

α1/3000 (Mô hình 1 alpha, tốc độ định mức 3000 vòng/phút) là động cơ nhẹ nhất trong dòng động cơ trục alpha, được sử dụng khi khối lượng trục và ma sát thấp và nhu cầu cao nhất là phản ứng nhanh, sạch với các lệnh vận tốc thay vì mô-men xoắn liên tục cao.

α2/3000 cung cấp bước tiến về mô-men xoắn ở cùng tốc độ định mức, mở rộng các loại trục áp dụng trong khi vẫn hoạt động tốt trong phạm vi định mức liên tục 3.0A của SVM1-12.

Đối với máy CNC EDM, các động cơ alpha nhỏ này là ổ trục tiêu chuẩn — EDM yêu cầu định vị cực kỳ chính xác, chậm trên khoảng cách nhỏ với độ gợn sóng tốc độ rất thấp, và điều chỉnh dòng điện PWM hình sin của dòng alpha mang lại chuyển động mượt mà, liên tục mà chất lượng bề mặt EDM phụ thuộc vào.

Câu hỏi thường gặp

Q1: Tương đương FSSB của A06B-6079-H101 là gì, và chúng có thể thay thế cho nhau không?

Tương đương giao diện cáp quang FSSB của SVM1-12 là A06B-6096-H101. Cả hai đều là mô-đun SVM1-12 với đầu ra 3.0A ở đầu vào 0.75kW. Chúng không thể thay thế trực tiếp cho nhau — A06B-6079-H101 sử dụng giao tiếp nối tiếp PWM với CNC, trong khi A06B-6096-H101 sử dụng bus cáp quang FSSB.

Loại điều khiển CNC của máy và dây giao diện xác định cái nào được yêu cầu. Lắp đặt sai biến thể sẽ gây ra lỗi giao tiếp giữa CNC và ổ đĩa — luôn khớp mô-đun với loại giao diện thực tế của máy.

Q2: Việc chỉ định "1 hoặc 2 cổng pin CX5" có ý nghĩa thực tế là gì?

Đầu nối CX5 trên mô-đun servo alpha là kết nối sao lưu pin cho bộ mã hóa xung tuyệt đối của động cơ.

Một mô-đun có một cổng CX5 hỗ trợ sao lưu pin cho một trục mã hóa tuyệt đối. Một mô-đun có hai cổng CX5 hỗ trợ sao lưu pin cho hai trục — có liên quan trong một số cấu hình máy nơi SVM1-12 được sử dụng trong một cách bố trí dây cụ thể.

Cung cấp sai số lượng cổng trong một mô-đun thay thế có nghĩa là một hoặc nhiều trục sẽ mất dữ liệu vị trí tuyệt đối khi tắt nguồn và yêu cầu định vị lại. Xác định số lượng cổng CX5 trên mô-đun gốc trước khi đặt hàng.

Q3: Loại máy điển hình sử dụng A06B-6079-H101 là gì?

SVM1-12 thường được tìm thấy trên các trung tâm gia công CNC nhỏ và các trung tâm gia công dọc với ổ đĩa động cơ alpha nhỏ gọn, máy CNC dây EDM nơi ba hoặc nhiều trục mỗi trục sử dụng động cơ alpha nhỏ để định vị điện cực chính xác, và các cài đặt robot nhỏ nơi các mô-đun trục riêng lẻ được ưa chuộng hơn các mô-đun đa trục để linh hoạt bảo trì. Nó cũng xuất hiện trong một số cấu hình trung tâm tiện CNC như ổ đĩa trục C hoặc trục B nơi động cơ trục quay thuộc lớp α1/α2.

Q4: A06B-6079-H101 có thể hoạt động độc lập với PSM với nguồn điện DC bên ngoài không?

Không. Giống như tất cả các ổ đĩa dòng mô-đun SVM, H101 yêu cầu điện áp bus DC (283–325V) do PSM alpha cung cấp.

PSM cũng cung cấp nguồn điện điều khiển và quản lý chức năng phanh tái sinh cho toàn bộ ngăn xếp khuếch đại.

H101 không có bộ chỉnh lưu bên trong và không thể chuyển đổi trực tiếp điện lưới AC thành điện áp hoạt động của nó.

Trong các cài đặt mà PSM ban đầu bị lỗi, PSM phải được thay thế trước khi SVM1-12 có thể được cấp nguồn và kiểm tra.

Q5: Các chế độ lỗi phổ biến nhất trên A06B-6079-H101 là gì?

Lỗi mô-đun IPM (thường do hỏng cách điện cuộn dây động cơ gây ra dòng lỗi xuyên qua) là lỗi đột ngột phổ biến nhất. Lão hóa tụ điện trên các mạch bus bên trong tạo ra hành vi thất thường theo thời gian ở các mô-đun cũ hơn.

Pin cạn kiệt gây mất vị trí tuyệt đối khi tắt nguồn — đây là một hạng mục bảo trì, không phải lỗi ổ đĩa, nhưng nó tạo ra các cảnh báo làm gián đoạn sản xuất. Màn hình LED 7 đoạn của mô-đun hiển thị mã cảnh báo, kết hợp với số SV-alarm của CNC, xác định loại lỗi.

Luôn kiểm tra cách điện động cơ đến vài trăm megaohm trước khi quy lỗi quá dòng cho mô-đun.
