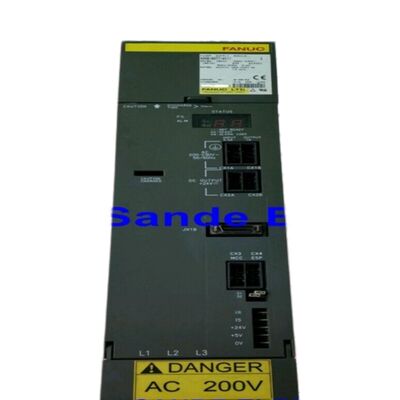

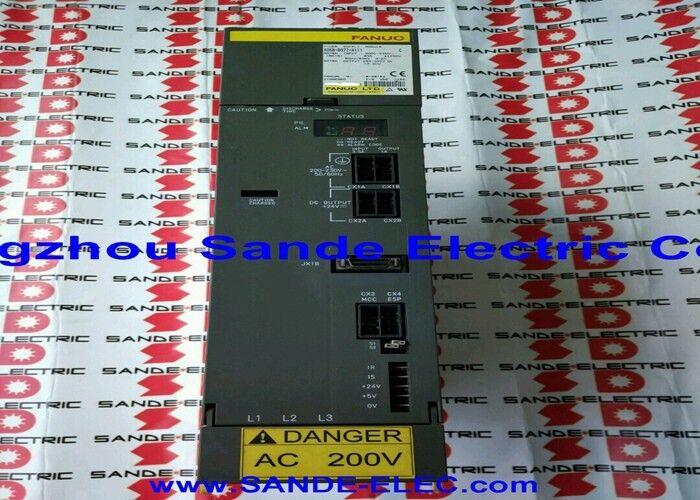

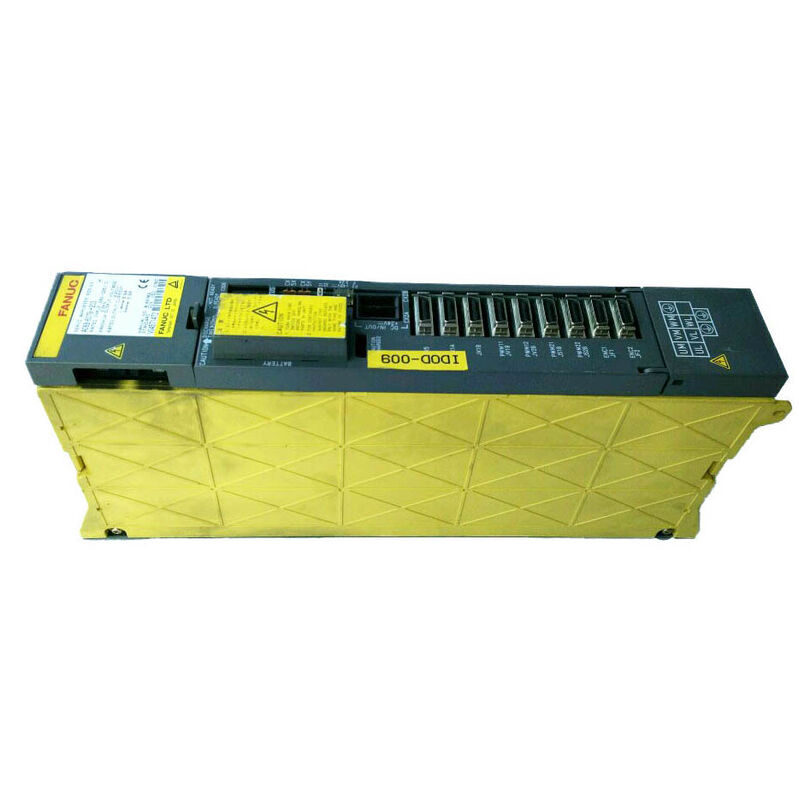

Bộ khuếch đại servo Fanuc A06B-6079-H108 A06B6079H108 A06B-6079-H108

Mô-đun khuếch đại servo trục đơn Fanuc A06B-6079-H108 — SVM1-360, đầu ra 115A, động cơ α100/α150, đầu vào 283–325V, đầu ra 230V, Giao diện Loại A/B

Tổng quan

Mô-đun khuếch đại servo trục đơn Fanuc A06B-6079-H108là mô-đun khuếch đại servo trục đơn lớn nhất trong dòng A06B-6079 alpha — SVM1-360, một ổ đĩa đầu ra liên tục 115 ampe được thiết kế cho các động cơ servo alpha α100 và α150 cung cấp năng lượng cho các trục máy công cụ nặng nhất trong hệ sinh thái CNC của Fanuc.Trong khi các mô-đun SVM nhỏ hơn trong dòng A06B-6079 xử lý các trục servo nhỏ gọn của trung tâm gia công và máy EDM, H108 hoạt động ở đầu đối diện của thang đo: máy CNC khổ lớn nơi các trục mang khối lượng kết cấu đáng kể, nơi tải trước vít me và ma sát dẫn hướng là đáng kể, và nơi trục servo phải cung cấp mô-men xoắn đầy đủ trong các lần cắt nặng mà không bị giới hạn dòng điện.

Quy ước đặt tên SVM1-360 tuân theo mẫu được sử dụng trong toàn bộ họ SVM dòng alpha — SVM1 xác định mô-đun trục đơn và 360 xác định lớp dòng đỉnh. Với đầu ra liên tục 115A vào động cơ AC 230V, H108 có khả năng điều khiển các động cơ trong phạm vi công suất liên tục 11–15kW, bao gồm các trục servo lớn trên máy doa ngang, trung tâm gia công khổ lớn, máy công cụ loại cổng trục và thiết bị đột dập và máy ép thủy lực hạng nặng nơi các động cơ servo alpha lớn của Fanuc cung cấp khả năng lực trục mà các máy này yêu cầu.

Được sản xuất tại các nhà máy của Fanuc dưới chân núi Phú Sĩ ở Nhật Bản, A06B-6079-H108 đã được lắp đặt trên các máy công cụ CNC lớn từ giữa những năm 1990 trở đi — tuổi thọ lâu dài phản ánh cả sự mạnh mẽ của phần cứng và tuổi thọ hoạt động liên tục của các máy công cụ lớn mà nó được thiết kế để cung cấp năng lượng.

Thông số kỹ thuật chính

Tham số

Các ký hiệu động cơ α100 và α150 trong dòng động cơ servo alpha của Fanuc xác định định mức mô-men xoắn liên tục của động cơ — α100 cho mô-men xoắn liên tục lớp 100 Nm, α150 cho lớp 150 Nm. Đây là những động cơ có kích thước vật lý lớn với rôto nặng và cuộn dây có số cực cao, đòi hỏi dòng điện cao liên tục để phát triển và duy trì mô-men xoắn trên phạm vi tốc độ hoạt động.

Khả năng đầu ra 115A của H108 được kết hợp đặc biệt với các lớp động cơ này.

Ở mức dòng điện này, H108 yêu cầu IPM (Mô-đun Nguồn Thông minh) của nó để tản nhiệt đáng kể ngay cả trong điều kiện hoạt động bình thường.

Mô-đun tích hợp bộ tản nhiệt chuyên dụng và quạt làm mát để quản lý tải nhiệt này. Hoạt động của quạt được giám sát — quạt dừng sẽ kích hoạt cảnh báo FAL (cảnh báo quạt) trên chỉ báo LED của mô-đun và tiếp tục hoạt động mà không có quạt làm mát có nguy cơ tắt nhiệt của IPM. Trong các ứng dụng có chu kỳ làm việc cao, trạng thái hoạt động của quạt làm mát nên là một phần của kiểm tra bảo trì định kỳ.

Kiến trúc trục đơn và bố trí thành phần

Thiết kế trục đơn của SVM1-360 tập trung toàn bộ khả năng đầu ra 115A vào một kênh trục trên kết nối đầu cuối L. Không giống như các mô-đun SVM đa trục nơi khả năng dòng điện được phân phối trên hai hoặc ba tầng đầu ra nhỏ hơn, H108 sử dụng một cụm IPM dòng điện cao duy nhất cho đầu ra định mức đầy đủ.

Kiến trúc tập trung này làm cho mô-đun có chiều rộng vật lý tương đối so với các đơn vị SVM nhỏ hơn — bố cục PCB chứa các mạch điều khiển cổng lớn, điện trở đo dòng điện và điện dung bypass cần thiết cho chuyển mạch PWM dòng điện cao.

Bo mạch điều khiển A16B-2202-0991 và bo mạch dây A20B-1006-0485 là dành riêng cho mô-đun SVM1-360 và không thể thay thế cho các bo mạch SVM dòng alpha khác.

Các chuyên gia sửa chữa lưu ý rằng không có bo mạch nào được bán riêng lẻ từ Fanuc — sửa chữa cấp độ thành phần của cụm transistor IPM, tụ điện, quạt, cầu chì và pin dự phòng bộ mã hóa xung là con đường dịch vụ thực tế để bảo trì SVM1-360.

Câu hỏi thường gặp

Q1: Loại máy nào thường sử dụng A06B-6079-H108?

SVM1-360 được tìm thấy trên các máy công cụ CNC lớn nơi khối lượng trục và lực cắt yêu cầu khả năng mô-men xoắn cao hơn của động cơ α100 hoặc α150.

Các cài đặt điển hình bao gồm máy doa ngang với đầu trục chính nặng, trung tâm gia công đứng khổ lớn với cấu trúc cột hoặc bàn nặng, trung tâm gia công 5 trục loại cổng trục, máy đột CNC nơi trục ram nặng đòi hỏi mô-men xoắn cao liên tục và máy ép thủy lực khổ lớn với điều khiển vị trí trục đo lường và trục ram CNC.

Lớp đầu ra 115A không phổ biến trong các trung tâm gia công tiêu chuẩn — nó nhắm mục tiêu cụ thể các ứng dụng trục lực cao của các máy công cụ vốn lớn.

Q2: A06B-6079-H108 có thể hoạt động với giao diện Loại A hoặc Loại B không?

Mô-đun hỗ trợ cả hoạt động giao diện nối tiếp Loại A và Loại B, với giao diện hoạt động được xác định bởi hệ thống điều khiển và cấu hình dây của cài đặt máy cụ thể.

Loại A và Loại B khác nhau về định dạng giao tiếp nối tiếp giữa CNC và SVM — loại chính xác được xác định bởi thế hệ điều khiển CNC và cấu hình của nhà sản xuất máy. Khi tìm nguồn cung ứng H108 thay thế, hãy xác minh loại giao diện mà máy sử dụng trước khi lắp đặt, vì sử dụng cấu hình giao diện sai sẽ gây ra lỗi giao tiếp servo trên CNC.

Q3: Hậu quả của quạt làm mát bị dừng trên SVM1-360 là gì?

Với đầu ra 115A, cụm transistor IPM tạo ra nhiệt đáng kể trong quá trình hoạt động bình thường.

Quạt dừng (được chỉ báo bằng mã lỗi FAL trên màn hình 7 đoạn) làm giảm khả năng làm mát của bộ tản nhiệt xuống chỉ còn đối lưu tự nhiên. Ở tải trung bình, ổ đĩa có thể tiếp tục hoạt động trong một thời gian ngắn trước khi bộ bảo vệ nhiệt của IPM kích hoạt tắt do quá nhiệt. Ở tải gia công chu kỳ làm việc cao, tắt nhiệt xảy ra nhanh hơn.

Thay thế quạt trên A06B-6079-H108 là một hạng mục bảo trì tiêu chuẩn — quạt dự phòng có sẵn riêng biệt với mô-đun chính và nên được dự trữ như một bộ phận dự phòng định kỳ tại các cơ sở nơi ổ đĩa này được sử dụng liên tục.

Q4: Pin dự phòng bộ mã hóa xung được quản lý như thế nào trên H108?

SVM1-360 mang một pin dự phòng bên trong cho bộ mã hóa xung tuyệt đối được kết nối với động cơ trục L.

Pin này duy trì bộ nhớ vị trí tuyệt đối của động cơ trong khi CNC tắt nguồn. Tuổi thọ pin thường được đo bằng năm tùy thuộc vào chu kỳ sử dụng và nhiệt độ môi trường.

Cảnh báo pin yếu xuất hiện trên màn hình vận hành của CNC trước khi pin đạt đến điện áp tới hạn — khoảng thời gian thay thế được khuyến nghị là trước khi cảnh báo xuất hiện, vì pin hết hoàn toàn sẽ khiến trục mất tham chiếu vị trí tuyệt đối, yêu cầu định vị lại trục máy sau khi thay pin.

Q5: Điều gì phân biệt SVM1-360 với SVM1-320 nhỏ hơn về mặt ứng dụng?

SVM1-320 (lớp đầu ra khoảng 80A) và SVM1-360 (lớp đầu ra khoảng 115A) bao phủ các lớp động cơ liền kề — SVM1-320 phục vụ động cơ α40 và α80, trong khi SVM1-360 phục vụ động cơ α100 và α150.

Động cơ α100 và α150 không chỉ có mô-men xoắn liên tục cao hơn mà còn có quán tính quay lớn hơn — chúng tăng tốc chậm hơn từ góc độ của hệ thống servo, yêu cầu các tham số bù quán tính của CNC phải được đặt phù hợp.

Việc lựa chọn giữa SVM1-320 và SVM1-360 luôn được xác định bởi mô hình động cơ trên máy, không phải bởi mô tả định tính của ứng dụng — hãy khớp mô-đun với nhãn động cơ.
