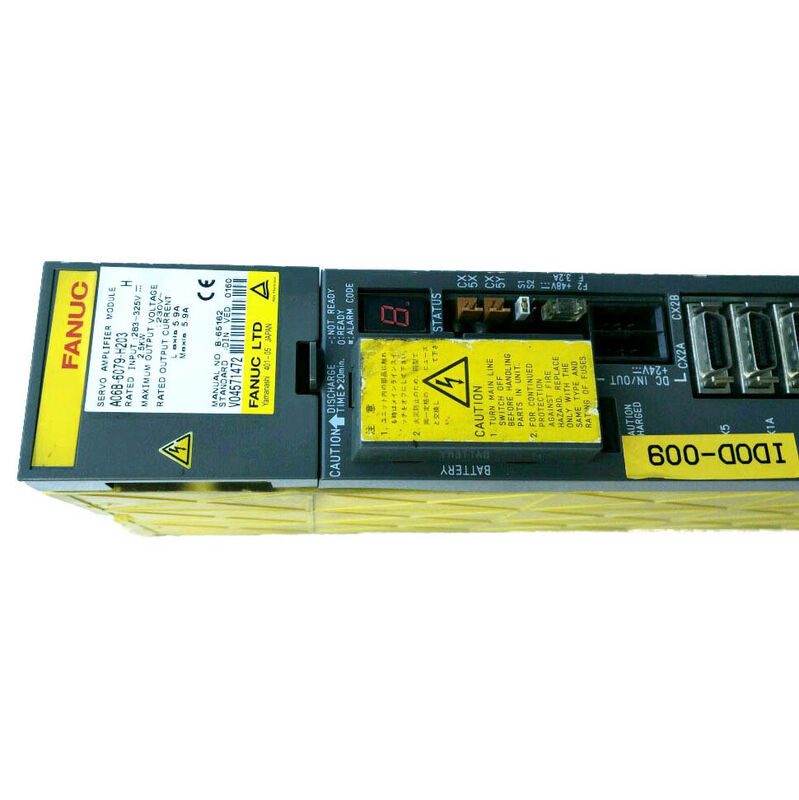

Bộ khuếch đại servo Fanuc A06B-6079-H203 A06B6079H203 A06B-6079-H203

Fanuc A06B-6079-H203 | Mô-đun Servo Alpha — SVM2-20/20, 5.9A Trục Kép, 283–325V / 2.5kW, IP20, Tự động hóa Công nghiệp và CNC

Tổng quan

Mô-đun Fanuc A06B-6079-H203 cung cấp hai kênh điều khiển trục servo dòng alpha độc lập trong một mô-đun rộng 60mm, mỗi kênh có công suất đầu ra liên tục 5.9A từ nguồn bus DC chung 2.5kW. Với tên gọi SVM2-20/20, nó đại diện cho một bước tiến đáng kể về khả năng dòng điện trên mỗi trục so với SVM2-12/12 nhỏ hơn — gần gấp đôi dòng điện kênh trong cùng một chiều rộng vật lý — mà không yêu cầu định dạng mô-đun rộng 90mm mà các biến thể SVM2 có dòng điện cao hơn cần đến.

Hiệu quả dòng điện trên mỗi chiều rộng này làm cho SVM2-20/20 trở thành một mô-đun phù hợp cho các lớp động cơ αM2.5 đến αC6, bản thân nó đại diện cho phạm vi động cơ servo alpha cỡ trung bình được sử dụng trên phân khúc giữa rộng của các máy công cụ CNC Fanuc được sản xuất trong thời kỳ sản xuất dòng alpha.

Độ tin cậy trong môi trường sản xuất đến từ công nghệ IPM (Mô-đun Nguồn Thông minh) bên trong H203.

Hai thiết bị IPM loại 50A — một cho trục L, một cho trục M — mỗi thiết bị tích hợp cầu IGBT ba pha hoàn chỉnh, trình điều khiển cổng và bảo vệ quá dòng/quá nhiệt vào một thành phần kín duy nhất.

Việc tích hợp này loại bỏ các mối hàn và dây nối giữa các bóng bán dẫn rời rạc, điện trở cổng và mạch cảm biến riêng biệt, vốn là những điểm lỗi phổ biến trong các thiết kế ổ đĩa servo dựa trên linh kiện rời rạc trước đây.

Chức năng bảo vệ bên trong của IPM phản ứng với các điều kiện lỗi trong vài micro giây — nhanh hơn các mạch bảo vệ bên ngoài có thể phản ứng — hạn chế hư hỏng do lỗi cáp động cơ hoặc lỗi cuộn dây động cơ trước khi chúng lan sang các thành phần khác trong mô-đun.

Đánh giá bảo vệ IP20 phản ánh môi trường lắp đặt của mô-đun: một tủ điện kín với nhiệt độ môi trường được kiểm soát, không tiếp xúc trực tiếp với chất làm mát hoặc chất lỏng cắt.

Hệ thống mô-đun alpha không được thiết kế cho môi trường bắn tóe hoặc rửa trôi — các mô-đun PSM, SVM và SPM đều có chung bảo vệ IP20, dựa vào tủ điều khiển của máy để cách ly môi trường.

Thông số kỹ thuật chính

Điều khiển PWM hình sin — Chất lượng điều chỉnh dòng điện

Điều khiển PWM hình sin của bộ khuếch đại servo dòng alpha tạo ra dòng điện pha động cơ gần giống với sóng hình sin thuần túy ở tần số hoạt động của động cơ.

Dòng điện hình sin này giảm thiểu độ gợn mô-men xoắn — sự biến động của mô-men xoắn đầu ra tại trục động cơ xảy ra khi dòng điện pha lệch khỏi dạng hình sin lý tưởng.

Độ gợn mô-men xoắn ở cấp độ trục tương đương với độ gợn vận tốc, và độ gợn vận tốc ở tốc độ gia công tạo ra sự thay đổi bề mặt hoàn thiện trên phôi.

Đối với các ứng dụng gia công chính xác — phay tinh, hoạt động mài, và tạo đường bao tốc độ cao — việc giảm độ gợn mô-men xoắn và vận tốc mà PWM hình sin cung cấp trực tiếp cải thiện chất lượng bề mặt hoàn thiện so với các kiến trúc ổ đĩa chuyển mạch hình thang cũ hơn.

Thẻ điều khiển của SVM2-20/20 (A20B-2001-0931) triển khai thuật toán điều chỉnh dòng điện này cho cả hai kênh L và M đồng thời, duy trì chất lượng đầu ra hình sin trên cả hai trục ngay cả trong các chuyển động tạo đường bao đa trục kết hợp khi cả hai kênh hoạt động đồng thời.

Tích hợp CNC — Kiến trúc vòng lặp vị trí

A06B-6079-H203 hoạt động trong kiến trúc servo vòng kín của Fanuc: bộ điều khiển vị trí của CNC tính toán vận tốc động cơ cần thiết cho mỗi trục trong mỗi chu kỳ servo, truyền nó dưới dạng lệnh PWM đến H203, và nhận phản hồi vị trí bộ mã hóa của động cơ thông qua vòng lặp vị trí của CNC.

H203 đóng vòng lặp vận tốc và dòng điện bên trong, với tốc độ cao hơn tốc độ cập nhật vòng lặp vị trí của CNC, tạo ra dạng sóng dòng điện mượt mà chuyển đổi các lệnh vị trí của CNC thành chuyển động cơ học chính xác.

Cấu trúc vòng lặp phân cấp này — vòng lặp vị trí trong CNC, vòng lặp vận tốc và dòng điện trong mô-đun SVM — là lý do cơ bản khiến độ chính xác định vị trục phần lớn được xác định bởi các tham số điều khiển servo của CNC chứ không phải chỉ bởi mô-đun bộ khuếch đại servo.

Việc thay thế H203 bị lỗi bằng một mô-đun thay thế được cấu hình đúng sẽ khôi phục trục về hiệu suất định vị trước đó mà không cần thay đổi các tham số servo của CNC, miễn là mô-đun thay thế được cấu hình cho cùng loại giao diện và cấu hình bộ mã hóa tuyệt đối như mô-đun gốc.

Câu hỏi thường gặp

Q1: SVM2-20/20 và SVM2-12/20 (A06B-6079-H202) có ký hiệu tương tự nhau — sự khác biệt là gì?

SVM2-12/20 cung cấp 3.0A trên trục L và 5.9A trên trục M — một mô-đun trục kép không đối xứng được sử dụng khi hai trục máy có yêu cầu dòng điện động cơ khác nhau.

SVM2-20/20 cung cấp 5.9A trên cả L và M, cho các máy mà cả hai trục đều sử dụng động cơ alpha tầm trung với nhu cầu dòng điện bằng nhau. Chọn H203 (SVM2-20/20) khi cả trục X và Y (hoặc X và Z) sử dụng cùng loại động cơ lớp αM2.5 hoặc α3. Chọn H202 (SVM2-12/20) khi một trục nhẹ hơn (lớp α1 hoặc α2) trong khi trục kia yêu cầu 5.9A cao hơn.

Q2: Có thể sử dụng A06B-6079-H203 trên máy có bộ điều khiển FANUC dòng i (Series 16i, 18i, 21i) không?

Dòng A06B-6079 sử dụng giao diện PWM Loại A/B gốc, khác với giao diện cáp quang FSSB được sử dụng bởi các dòng A06B-6096 và A06B-6114 (alpha-i) sau này. Các bộ điều khiển Series 16i/18i/21i đời đầu có thể đã được cấu hình với khả năng tương thích giao diện PWM Loại B khi kết hợp với ổ đĩa alpha thế hệ đầu tiên, trong trường hợp đó H203 có thể sử dụng được.

Các bộ điều khiển dòng i đời sau được cấu hình độc quyền cho FSSB yêu cầu mô-đun SVM2-20/20 tương đương FSSB (A06B-6096-H203).

Xác minh loại giao diện gốc của máy từ tài liệu của nhà sản xuất máy trước khi đặt hàng thay thế.

Q3: Đánh giá IP20 là gì và nó có ý nghĩa gì đối với việc lắp đặt?

IP20 cung cấp khả năng bảo vệ chống lại các vật thể rắn lớn hơn 12.5mm (ngón tay) nhưng không bảo vệ chống lại chất lỏng. H203 phải được lắp đặt bên trong một tủ điều khiển kín bảo vệ nó khỏi tia bắn của chất làm mát, bụi phoi và hơi ngưng tụ.

Tiếp xúc trực tiếp với chất lỏng cắt của máy hoặc độ ẩm môi trường trên phạm vi định mức sẽ làm hỏng các thiết bị IPM, PCB và các đầu nối.

Đánh giá IP của chính tủ — thường là IP54 hoặc IP65 trên các tủ máy công cụ CNC — cung cấp sự bảo vệ môi trường mà bản thân H203 không có.

Q4: Pin dự phòng cho bộ mã hóa tuyệt đối hoạt động như thế nào trên A06B-6079-H203?

Đầu nối CX5 trên bảng dây nối kết nối một pin lithium duy trì vị trí tuyệt đối được lưu trữ trong bộ mã hóa xung của động cơ servo alpha khi máy tắt nguồn. Nếu không có pin hoạt động, vị trí tuyệt đối sẽ bị mất sau mỗi lần bật nguồn và trục phải thực hiện trả về điểm tham chiếu trước khi có thể tiếp tục gia công.

Việc thay pin theo lịch trình phù hợp với tuổi thọ pin khuyến nghị của Fanuc (thường là hai đến ba năm sử dụng liên tục) sẽ ngăn ngừa mất dữ liệu.

CNC hiển thị cảnh báo BAT khi điện áp pin giảm xuống dưới ngưỡng giám sát — thay pin trước khi nó hết hoàn toàn để tránh mất dữ liệu vị trí.

Q5: Phương pháp sửa chữa thực tế khi A06B-6079-H203 gặp cảnh báo 8 hoặc 9 là gì?

Cảnh báo 8 (quá dòng trục L) hoặc 9 (quá dòng trục M) phổ biến nhất bắt nguồn từ sự cố cách điện cuộn dây động cơ chứ không phải lỗi mô-đun. Bắt đầu chẩn đoán bằng cách tắt nguồn, ngắt kết nối cáp động cơ của trục gặp sự cố khỏi các đầu cuối U/V/W của mô-đun, và kiểm tra cách điện của cuộn dây động cơ với đất bằng máy kiểm tra cách điện điện áp cao (500V DC).

Cách điện chấp nhận được là vài trăm megaohm trở lên. Nếu cách điện thấp, động cơ cần được quấn lại hoặc thay thế.

Nếu cách điện chấp nhận được, lỗi nằm ở tầng đầu ra của mô-đun — IPM cho kênh bị ảnh hưởng đã bị lỗi và mô-đun cần được trao đổi hoặc sửa chữa chuyên nghiệp. Chuỗi này tránh được lỗi phổ biến là thay thế một mô-đun tốt khi nguyên nhân gốc rễ là một động cơ bị suy giảm.
