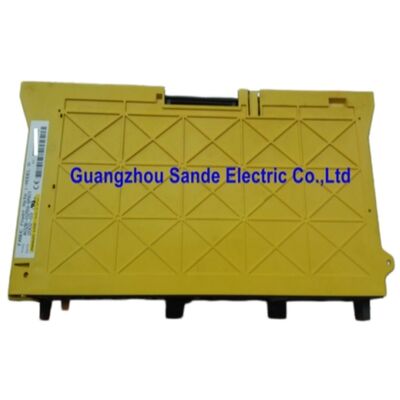

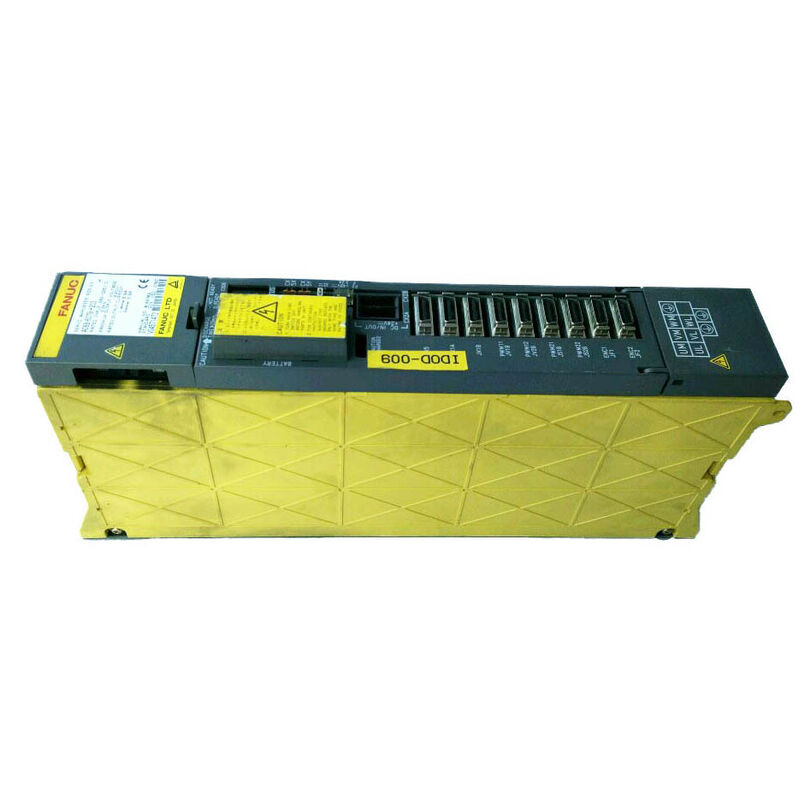

Bộ khuếch đại servo Fanuc A06B-6079-H208 A06B6079H208 A06B-6079-H208

Fanuc A06B-6079-H208 | Mô-đun khuếch đại servo Alpha — SVM2-80/80, Trục kép, 283–325V / 9.5kW, 18.7A mỗi trục, Giao diện PWM Loại A/B

Tổng quan

Mô-đun khuếch đại servo alpha Fanuc A06B-6079-H208 là một mô-đun khuếch đại servo alpha dòng kép, được chỉ định là SVM2-80/80, cung cấp dòng ra liên tục định mức 18.7A trên mỗi kênh trục L và M từ đầu vào bus DC 9.5kW.

Đây là cấu hình hai trục có dòng điện cao nhất trong dòng SVM2 trục kép A06B-6079 — cao hơn nhiều so với 12.5A mỗi trục của SVM2-40/40 (H206), và được thiết kế đặc biệt cho các động cơ alpha α22/2000 trở lên được sử dụng trên các trục máy công cụ CNC nặng hơn, nơi dòng điện cao liên tục là yêu cầu gia công thực tế.

Với 18.7A mỗi trục, SVM2-80/80 gần bằng mức đầu ra của mô-đun SVM1-80 một trục (18.7A), nhưng cung cấp cho hai trục độc lập từ một mô-đun rộng 90mm duy nhất.

Sự tương đương về dòng điện mỗi trục trong một footprint kết hợp hẹp hơn (90mm so với 2 × 60mm = 120mm cho hai mô-đun SVM1-80) là lợi thế thực tế cốt lõi của định dạng SVM2-80/80 — hai trục nặng trong một vị trí mô-đun, lấy từ bus DC được chia sẻ thông qua một điểm kết nối bus duy nhất.

Định mức đầu vào bus DC 9.5kW phản ánh nhu cầu công suất kết hợp đáng kể của hai trục lớp α22 ở tải đầy đồng thời.

Trong một máy có hai kênh SVM2-80/80 cộng với một mô-đun khuếch đại trục chính, nhu cầu bus DC tổng cộng có thể vượt quá 25kW — yêu cầu PSM-18.5 hoặc PSM-26 để duy trì hoạt động ổ đĩa đồng thời đầy đủ.

Việc lựa chọn PSM cho các cài đặt chứa SVM2-80/80 phải được tính toán từ nhu cầu đỉnh thực tế kết hợp thay vì ước tính chỉ từ định mức tấm tên động cơ.

Thông số kỹ thuật chính

Đầu ra trục kép 18.7A — Hiệu suất trục nặng trong mô-đun hai trục

SVM2-80/80 chiếm một vị trí đặc biệt trong dòng mô-đun alpha: hai ổ trục nặng đồng thời. Động cơ α22/2000, là đối tác tiêu chuẩn cho mô-đun này, tạo ra mô-men xoắn liên tục 22N·m ở tốc độ định mức 2000 vòng/phút — nhiều hơn đáng kể so với các động cơ α6 hoặc α12 nhỏ hơn thường thấy trên các trục máy nhẹ hơn.

Các trục điều khiển khối lượng xe lớn, hệ thống vít me có ma sát đáng kể, hoặc các hoạt động gia công có lực cắt cao đòi hỏi mức mô-men xoắn liên tục này, và dòng điện định mức của động cơ phản ánh trực tiếp nhu cầu này trong thông số đầu ra 18.7A mỗi trục.

Hai trục α22 trên một trung tâm tiện CNC cỡ trung hoặc trung tâm gia công ngang — X và Z trên máy tiện, X và Y trên HMC — đại diện cho một cấu hình SVM2-80/80 điển hình. Cả hai trục di chuyển đồng thời trong quá trình tạo đường viền, cả hai tăng tốc cùng nhau khi bắt đầu di chuyển nhanh, và cả hai đều lấy từ kết nối bus DC được chia sẻ của mô-đun.

Đầu vào mô-đun 9.5kW phản ánh nhu cầu liên tục kết hợp của hai trục này ở tải cắt liên tục đầy đủ, trong khi khả năng dòng điện đỉnh của các mô-đun IPM xử lý các quá trình tăng tốc tạm thời mà không kích hoạt bảo vệ quá dòng.

Định dạng cơ khí — Chiều rộng 90mm, Mô-đun IPM kích thước đầy đủ

Kích thước 380 × 90 × 307mm của SVM2-80/80 phản ánh các yêu cầu vật lý của đầu ra trục kép 18.7A: chiều rộng 90mm chứa hai mô-đun IPM định dạng lớn đặt cạnh nhau, card điều khiển, bảng đấu dây và phần cứng kết nối thanh bus.

Đây là một mô-đun lớn hơn đáng kể so với các biến thể SVM2 thân hẹp 60mm — chiều rộng bổ sung được xác định bởi kích thước vật lý của các thiết bị IPM ở lớp dòng điện này.

Các mô-đun IPM định dạng lớn trong H208 tích hợp các transistor chuyển mạch IGBT được định mức cho dòng điện đỉnh do động cơ α22 yêu cầu trong quá trình tăng tốc, cùng với các mạch điều khiển cổng và mạch bảo vệ quá dòng, quá nhiệt.

Với 18.7A liên tục, nhiệt lượng sinh ra bên trong là đáng kể — bộ tản nhiệt ngoài của mô-đun và quạt bên trong hoạt động cùng nhau để duy trì nhiệt độ mối nối IPM trong giới hạn hoạt động an toàn.

Quạt làm mát bị hỏng trong H208 dẫn đến quá tải nhiệt nhanh chóng, nếu không được khắc phục, sẽ làm hỏng vĩnh viễn các mô-đun IPM.

Khả năng tương thích điều khiển CNC — Hệ thống FANUC thế hệ giữa

A06B-6079-H208 được ghi nhận là tương thích với các hệ thống điều khiển FANUC 16MC, 16MA, 18TA, 18MC, 21TB, 16TB, 18TB và 21MB — các điều khiển CNC chiếm ưu thế trên thị trường trung cấp máy trung tâm và máy tiện trong giai đoạn sản xuất tích cực của dòng alpha.

Các điều khiển này vẫn đang vận hành các máy sản xuất với số lượng đáng kể trên toàn cầu, làm cho SVM2-80/80 trở thành một phụ tùng thay thế được tìm kiếm liên tục cho việc bảo trì chứ không phải là một di tích lịch sử.

Các ví dụ máy cụ thể nơi SVM2-80/80 xuất hiện bao gồm Dainichi F25M và Mori Seiki SL-250 — cả hai đều là máy tiện CNC cỡ trung sử dụng động cơ lớp α22 trên các trục gia công chính của chúng.

Sự kết hợp của các loại máy này với mô-đun cụ thể này phản ánh một thế hệ thiết kế mà các mô-đun trục kép ở lớp dòng điện này là một giải pháp phổ biến cho các cấu hình máy tiện và máy trung tâm cỡ trung.

Câu hỏi thường gặp

Q1: SVM2-80/80 so với việc sử dụng hai mô-đun SVM1-80 (A06B-6079-H105) riêng biệt như thế nào?

Cả hai phương pháp đều cung cấp 18.7A mỗi trục sử dụng cùng một bus DC alpha PSM. SVM2-80/80 chiếm 90mm ray so với 2 × 60mm = 120mm cho hai đơn vị SVM1-80. SVM2 sử dụng ít điểm kết nối bus DC hơn và yêu cầu ít bộ cáp giao diện CNC hơn.

Cặp SVM1 cung cấp khả năng cô lập lỗi hoàn toàn — một SVM1-80 bị lỗi trên một trục có thể được thay thế trong khi trục kia tiếp tục hoạt động.

SVM2-80/80 sẽ tắt cả hai trục khi một kênh báo lỗi. Các nhà sản xuất máy thường ưa thích SVM2 cho thiết kế tủ nhỏ gọn; kỹ sư dịch vụ đôi khi ưa thích cặp SVM1 cho tính linh hoạt bảo trì trên các máy sản xuất quan trọng.

Q2: Cần kích thước PSM nào để hỗ trợ A06B-6079-H208 trong một ngăn xếp ổ đĩa máy đầy đủ?

SVM2-80/80 rút 9.5kW từ bus DC ở tải đầy kết hợp. Cộng thêm nhu cầu PSM của tất cả các mô-đun khác: một máy tiện cỡ trung điển hình với một SVM2-80/80 (9.5kW), một SVM1-20 cho trục C (1.25kW) và một trục chính SPM-11 (17.5kW) tổng cộng 28.25kW nhu cầu đỉnh.

Điều này vượt quá PSM-18.5 tiêu chuẩn và yêu cầu PSM-26.

Luôn tính toán từ nhu cầu mô-đun đồng thời đỉnh — PSM không được quá nhỏ hoặc báo động điện áp thấp liên kết DC (Báo động 5: LVDC) sẽ xuất hiện trong các chuỗi chuyển động đồng thời đòi hỏi khắt khe nhất của máy.

Q3: Quạt làm mát là bên trong — làm thế nào để theo dõi tình trạng của nó?

Mã báo động 1 của mô-đun (FAL: báo động quạt) kích hoạt khi quạt bên trong dừng hoặc giảm xuống dưới tốc độ tối thiểu. Trên màn hình điều hành của CNC, điều này thường xuất hiện dưới dạng báo động SV với mã lỗi quạt.

Nếu máy tạo ra báo động này nhưng xóa nó khi bật nguồn và không lặp lại ngay lập tức, quạt có thể bị kẹt không liên tục — ổ trục bị mòn là nguyên nhân phổ biến.

Lỗi quạt phải được khắc phục ngay lập tức vì các mô-đun IPM của H208 ở mức 18.7A tạo ra năng lượng nhiệt vượt quá khả năng làm mát thụ động của bộ tản nhiệt trong vòng vài phút sau khi quạt bị lỗi khi có tải.

Q4: Kích thước H208 hiển thị chiều rộng 90mm — điều này có ảnh hưởng đến vị trí vật lý của nó trong ray khuếch đại alpha không?

Chiều rộng 90mm chiếm cùng loại ray mô-đun alpha như các mô-đun SVM2 rộng 60mm, nhưng yêu cầu 90mm không gian ray không bị cản trở (so với 60mm cho các mô-đun hẹp). Trong các tủ ban đầu được thiết kế cho các mô-đun SVM hẹp, việc thêm SVM2-80/80 yêu cầu xác minh rằng có 90mm ray tại vị trí lắp đặt dự kiến.

Độ sâu 307mm của mô-đun cũng rất quan trọng — cần có độ sâu bảng tủ ít nhất 307mm phía sau bảng điều khiển phía trước, cộng với khoảng trống cho kết nối bus DC ở phía sau.

Q5: Mẫu báo động nào phân biệt lỗi trục L với lỗi trục M trên A06B-6079-H208?

Mã hiển thị LED 7 đoạn tuân theo một mẫu cụ thể theo kênh: Báo động 8 (HCL) cho biết quá dòng trục L; Báo động 9 (HCM) cho biết quá dòng trục M. Các lỗi cụ thể của IPM được chỉ báo là 8. (IPML) cho trục L và 9. (IPMM) cho trục M.

Các lỗi kênh kết hợp xuất hiện dưới dạng chữ thường: b (quá dòng L+M), C (M+N), d (L+N), E (tất cả ba).

Các mã này trực tiếp xác định kênh bị ảnh hưởng, cho phép chuỗi chẩn đoán tập trung ngay lập tức vào động cơ, cáp và tầng đầu ra phù hợp thay vì kiểm tra cả hai kênh theo trình tự.

Số báo động trục của CNC sẽ đối chiếu mã kênh của H208 với trục máy cụ thể (X, Z hoặc khác) đã tạo ra lỗi.
