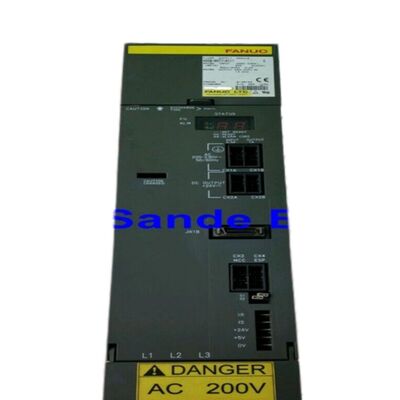

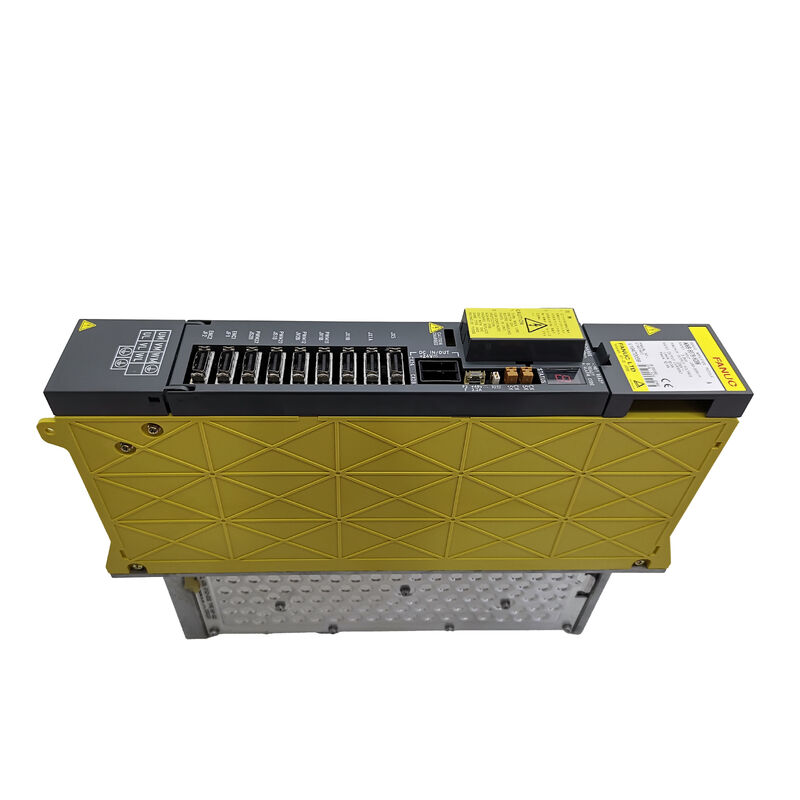

Bộ khuếch đại servo Fanuc A06B-6079-H301 A06B6079H301 A06B-6079-H301

Mô-đun bộ khuếch đại servo Alpha Fanuc A06B-6079-H301 | 3 trục — SVM3-12/12/12, 283–325V / 1.85kW, 3.0A mỗi trục, Giao diện PWM Loại A

Tổng quan

Mô-đun Fanuc A06B-6079-H301 là mô-đun ba trục có dòng điện nhỏ nhất trong dòng bộ khuếch đại servo alpha của Fanuc, được chỉ định là SVM3-12/12/12. Nó cung cấp đầu ra liên tục định mức 3.0A trên mỗi ba kênh của nó — L, M và N — từ đầu vào bus DC 1.85kW, làm cho nó trở thành mô-đun truyền động tiêu chuẩn cho các máy CNC ba trục được trang bị động cơ dòng alpha nhỏ trong lớp α1/3000 và α2/2000.

Mô-đun rộng 90mm chứa ba tầng đầu ra transistor 20A, một bảng nối dây dùng chung và một cụm thẻ điều khiển duy nhất, tất cả đều được cấp nguồn từ thanh bus DC của PSM alpha.

Định dạng SVM3 hợp nhất ba bộ truyền động trục độc lập vào một mô-đun vật lý. Thay vì chiếm ba vị trí SVM1 riêng biệt trong thanh ray bộ khuếch đại, một SVM3-12/12/12 bao phủ cả ba trục từ một khe 90mm duy nhất.

Việc hợp nhất này làm giảm các điểm kết nối bus DC, đơn giản hóa bộ dây cáp giữa chồng mô-đun và giao diện trục của CNC, đồng thời tạo ra một tủ truyền động nhỏ gọn hơn cho các máy nhỏ thường sử dụng bộ truyền động này — các trung tâm gia công dọc nhỏ gọn, các trung tâm gia công ngang nhỏ và các máy CNC dây EDM và EDM chìm nơi cả ba trục đều chịu tải nhẹ trong phạm vi 3.0A mỗi trục.

Giao diện Loại A đánh dấu H301 là mô-đun giao thức PWM, giao tiếp với CNC thông qua vòng lặp phản hồi PWM nối tiếp thay vì bus cáp quang FSSB được sử dụng trong các mô-đun dòng alpha-i sau này.

Các bộ điều khiển FANUC 0-C, 0-MD, 0-MF và các dòng Series 15, 16, 18 và 21 ban đầu đều hỗ trợ giao diện Loại A này, làm cho H301 tương thích với nhiều thế hệ máy được chế tạo trong thời kỳ sản xuất chính của dòng alpha.

Thông số kỹ thuật chính

Kiến trúc SVM3 ba kênh — Tiết kiệm không gian và Đơn giản hóa

Trong thiết kế tủ dòng alpha của Fanuc, PSM cung cấp bus DC và mỗi mô-đun SVM rút điện từ đó song song. SVM3-12/12/12 lấy điện từ bus này tại một điểm kết nối duy nhất cho cả ba kênh, đồng thời cung cấp ba kết nối đầu ra động cơ độc lập (đầu cuối U, V, W cho mỗi kênh L, M, N).

Thẻ điều khiển xử lý các lệnh PWM từ CNC cho cả ba trục và tạo tín hiệu cổng cho mỗi tầng đầu ra một cách độc lập — ví dụ, lỗi vị trí hoặc lỗi dòng điện trên trục N không ảnh hưởng trực tiếp đến điều khiển trục L hoặc M, mặc dù phản ứng báo động ở cấp mô-đun sẽ dừng cả ba kênh cho đến khi lỗi được khắc phục.

Ba mô-đun transistor 20A bên trong H301 cung cấp biên độ dòng đỉnh cao hơn đầu ra liên tục định mức 3.0A — các quá độ tăng tốc trên ngay cả các động cơ alpha nhỏ cũng có thể rút ra gấp nhiều lần dòng điện định mức liên tục trong thời gian ngắn.

Định mức transistor 20A đặt dòng điện tức thời tối đa mà mỗi kênh có thể xử lý, được điều chỉnh bởi các tham số giới hạn dòng điện của CNC và đặc điểm dòng điện đỉnh của chính động cơ. Hoạt động trong các giới hạn này là những gì bảo vệ cả transistor và cuộn dây động cơ trong suốt tuổi thọ của bộ truyền động.

α1/3000 và α2/2000 — Phù hợp ứng dụng

α1/3000 là động cơ alpha nhỏ gọn, tải nhẹ của Fanuc — quán tính thấp, tốc độ cao, phù hợp với các trục bàn và yên ngựa của VMC nhỏ nơi tốc độ di chuyển nhanh là quan trọng và yêu cầu mô-men xoắn cắt là vừa phải.

α2/2000 tạo ra mô-men xoắn cao hơn ở tốc độ định mức hơi thấp hơn, phù hợp hơn với các trục có khối lượng xe lớn hơn hoặc ma sát cao hơn trong hệ thống truyền động. Cả hai mẫu động cơ đều hoạt động thoải mái trong định mức liên tục 3.0A của SVM3-12/12/12 trong điều kiện gia công thông thường trên các máy công cụ nhỏ.

Đối với các máy CNC EDM, cấu hình servo alpha ba trục với SVM3-12/12/12 về cơ bản là kiến trúc tiêu chuẩn — EDM yêu cầu định vị chính xác, tốc độ thấp thay vì di chuyển nhanh tốc độ cao, và khả năng điều khiển dòng điện chính xác ở tốc độ thấp của động cơ alpha nhỏ tạo ra chuyển động điện cực mượt mà mà chất lượng hoàn thiện bề mặt EDM phụ thuộc vào.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa mô-đun A06B-6079-H301 (Loại A) và A06B-6080-H301 (Loại B) SVM3-12/12/12 là gì?

Cả hai đều là mô-đun SVM3-12/12/12 giống hệt nhau về điện với cùng đầu vào 1.85kW, đầu ra 3.0A mỗi trục và điện áp đầu ra 230V.

Sự khác biệt là giao diện nối tiếp CNC: Loại A (A06B-6079) dành cho bộ điều khiển Series 0-C, 15A, 16A, 18A, 21A; Loại B (A06B-6080) dành cho bộ điều khiển Series 0-MD/MF, 15B, 16B, 18B, 21B. Cấu trúc kết nối pin bộ mã hóa tuyệt đối cũng khác nhau giữa các loại. Luôn xác nhận loại giao diện của dòng bộ điều khiển trước khi tìm nguồn cung cấp mô-đun thay thế.

Q2: Có thể sử dụng một trong ba kênh làm kênh dự phòng trong khi hai kênh còn lại hoạt động bình thường không?

Không. Mô-đun SVM3 không có chức năng vô hiệu hóa từng kênh trong khi chạy các kênh khác — cả ba kênh đều được cấp nguồn từ cùng một bus DC và chia sẻ cùng một nguồn điện thẻ điều khiển. Trong trường hợp lỗi động cơ hoặc cáp một trục, mô-đun sẽ báo lỗi và tắt đồng thời cả ba kênh.

Khôi phục hoạt động trên hai trục trong khi trục thứ ba không hoạt động yêu cầu cách ly động cơ/cáp bị lỗi hoặc thay thế hai mô-đun SVM1 cho hai trục đang hoạt động, điều này hiếm khi thực tế tại hiện trường so với việc thay thế toàn bộ mô-đun SVM3.

Q3: Bảo trì định kỳ nào được yêu cầu đối với A06B-6079-H301?

Quạt làm mát bên trong là hạng mục bảo trì chính — quạt hỏng dẫn đến quá tải nhiệt nhanh chóng khi có tải. Tình trạng quạt nên được xác minh trong quá trình bảo trì máy theo lịch trình bằng cách quan sát (hoạt động nghe được, chuyển động cánh quạt trực quan) và bằng cách theo dõi lịch sử báo động SV của CNC để cảnh báo nhiệt.

Pin dự phòng bộ mã hóa tuyệt đối nên được thay thế theo lịch trình phù hợp với thông số kỹ thuật tuổi thọ pin của Fanuc — thường là hai đến ba năm trong sử dụng sản xuất liên tục. Tình trạng tiếp giáp transistor không phải là bộ phận người dùng có thể bảo trì nhưng các cơ sở sửa chữa đánh giá nó trong quá trình tân trang mô-đun.

Q4: Bảng nối dây A16B-2202-0780 — vai trò của nó là gì và nó có sẵn riêng không?

A16B-2202-0780 là bảng nối dây bên trong định tuyến tín hiệu giữa giao diện CNC, thẻ điều khiển và ba mô-đun transistor tầng đầu ra.

Nó cũng mang các đầu nối tín hiệu phản hồi động cơ và phanh.

Fanuc không bán bảng này như một bộ phận dịch vụ riêng biệt. Các cơ sở sửa chữa chuyên dụng có thể có nó trong kho dịch vụ để sửa chữa mô-đun ở cấp độ linh kiện.

Đối với hầu hết các tình huống bảo trì tại hiện trường, việc trao đổi toàn bộ mô-đun là phương pháp thực tế — cố gắng sửa chữa ở cấp độ PCB mà không có thiết bị kiểm tra và kho linh kiện phù hợp không được khuyến khích.

Q5: Báo động 8, 9 hoặc A trên đèn LED mô-đun — trình tự chẩn đoán là gì?

Các mã báo động này cho biết dòng điện cao hoặc ngắn mạch ở đầu ra bộ truyền động hoặc động cơ. Bắt đầu bằng cách tắt nguồn và ngắt kết nối cáp nguồn động cơ khỏi các đầu cuối U, V, W của mô-đun. Bật nguồn lại — nếu báo động được xóa, lỗi nằm ở động cơ hoặc cáp động cơ, không phải ở mô-đun.

Kiểm tra điện trở cách điện của cuộn dây động cơ giữa mỗi cuộn dây và đất bảo vệ (giá trị chấp nhận được là vài trăm megaohm trở lên).

Nếu báo động vẫn tồn tại khi cáp động cơ bị ngắt kết nối, lỗi nằm ở tầng đầu ra của mô-đun — mô-đun cần được sửa chữa hoặc thay thế.
