FANUC A06B-6079-H304 — Alpha SVM3-20/20/20: Ba trục thông qua bus nguồn chia sẻ

Kiến trúc đi trước

Không phải tất cả các bộ khuếch đại servo FANUC alpha đều giống nhau. Một số là các thiết bị độc lập kết nối trực tiếp với nguồn AC đầu vào, chỉnh lưu bên trong và điều khiển động cơ của chúng một cách độc lập. Các thiết bị khác là các mô-đun — các tầng đầu ra được chế tạo theo mục đích, nhận nguồn DC đã được chuyển đổi từ nguồn cung cấp chia sẻ và tập trung hoàn toàn vào việc điều khiển động cơ. A06B-6079-H304 thuộc loại thứ hai, và hiểu rõ sự khác biệt này là điều quan trọng nhất cần biết trước khi đặt hàng, lắp đặt hoặc khắc phục sự cố thiết bị này.

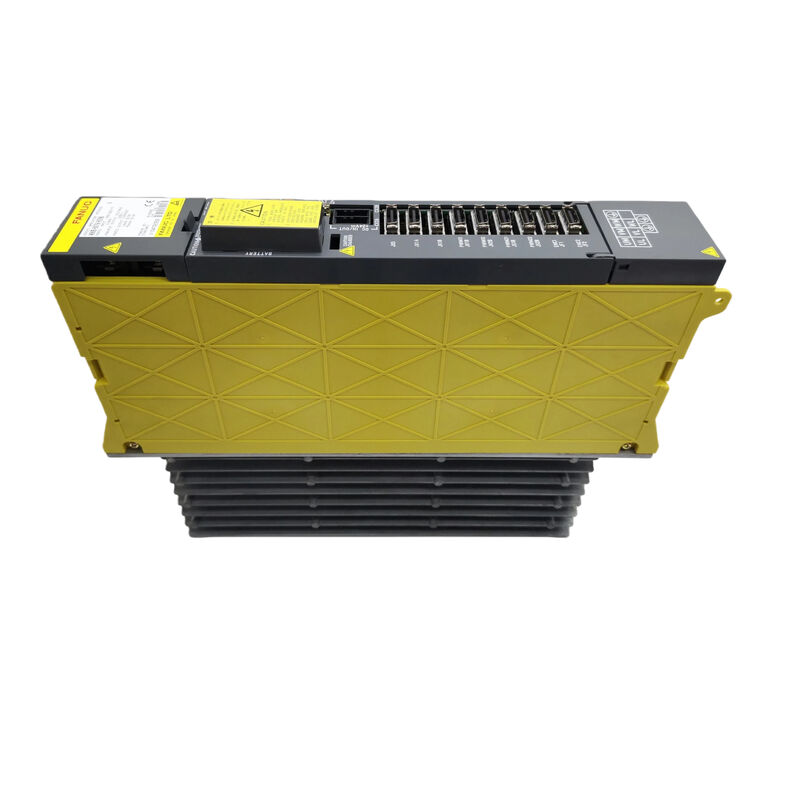

Được chỉ định SVM3-20/20/20 — Mô-đun bộ khuếch đại servo, ba trục, loại 20 trên cả ba kênh — H304 nhận điện áp bus DC từ Mô-đun Nguồn (PSM) được lắp đặt riêng trong cùng một tủ điều khiển. PSM xử lý việc chuyển đổi AC sang DC cho toàn bộ tủ. SVM3 không xử lý gì ngoài việc điều khiển dòng điện cho các trục L, M và N. Nó không chỉnh lưu. Nó không có bộ tụ điện riêng cho bus chính. Ngắt kết nối PSM, và mọi mô-đun SVM chia sẻ bus đó sẽ ngừng hoạt động ngay lập tức.

Kiến trúc này không phải là một hạn chế — đó là một sự đánh đổi kỹ thuật có chủ ý, hợp nhất việc chuyển đổi nguồn thành một tầng hiệu quả duy nhất trong khi cho phép nhiều mô-đun SVM với số lượng trục và định mức dòng điện khác nhau chia sẻ một nguồn năng lượng chung. Sự đánh đổi là SVM3-20/20/20 chỉ là một nửa của việc lắp đặt. Nửa còn lại là PSM.

Sande Electric cung cấp A06B-6079-H304 mới và đã qua sử dụng, vận chuyển trên toàn thế giới trong vòng 0–3 ngày làm việc.

SVM so với SVU: Sự khác biệt quyết định toàn bộ việc lắp đặt của bạn

Vì FANUC sử dụng nhãn sản phẩm tương tự trên các dòng bộ khuếch đại servo alpha của mình, kỹ sư bảo trì tìm nguồn cung ứng bộ điều khiển thay thế có thể dễ dàng gặp cả 6079 SVM và 6089 SVU trong danh mục, đôi khi được liệt kê cạnh nhau. Chúng không thể thay thế cho nhau, và sự khác biệt đi sâu hơn các chân cắm kết nối.

Bảng dưới đây ghi lại sự phân chia cốt lõi:

Khi một máy được thiết kế dựa trên kiến trúc SVM 6079, toàn bộ tủ — PSM, một hoặc nhiều mô-đun SVM, cáp, và kết nối bus — phản ánh lựa chọn đó. Thay thế H304 bằng SVU có dòng điện tương đương sẽ yêu cầu thêm kết nối nguồn AC độc lập và loại bỏ nguồn cấp bus DC. Đó là việc đi dây lại tủ, không phải thay thế mô-đun.

H304 trong dòng SVM3: Tại sao ba trục bằng nhau ở mức 5.9A

Dòng SVM3 6079 bao gồm nhiều kết hợp dòng điện ba trục. H304 là biến thể đối xứng 20/20/20 — cả ba trục ở mức 5.9A, tất cả đều điều khiển động cơ alpha trong lớp α2/3000 đến α4/4000. Vị trí của nó trong số các biến thể SVM3 khác cho thấy nơi nó được dự định phù hợp:

H304 là đỉnh cao của dòng ba trục có dòng điện bằng nhau trước khi chuyển sang các cấu hình có trục N dòng điện cao hơn. Các trung tâm gia công và trung tâm tiện nơi ba trục mang động cơ cùng loại dưới tải trọng tương đương — ví dụ, các trục X, Y và Z trên VMC tầm trung — là nơi phù hợp tự nhiên cho mô-đun này. Nơi một trục thực sự cần hơn 5.9A, H305, H306 hoặc H307 sẽ giải quyết vấn đề đó mà không làm thay đổi các trục khác.

Chọn sai biến thể từ danh sách này là nguồn lỗi phổ biến khi tìm kiếm mô-đun thay thế. H303 (12/20/20) trên một máy ban đầu có H304 (20/20/20) sẽ điều khiển động cơ trục L yếu hơn và kích hoạt cảnh báo quá dòng trục L dưới bất kỳ tải cắt có ý nghĩa nào. Luôn xác minh tất cả ba yêu cầu dòng điện trục trước khi đặt hàng.

Giao diện 6079 so với 6096: Cùng tên mô-đun, khác thế hệ

Dòng SVM 6079 có thế hệ kế nhiệm trực tiếp: SVM 6096 với FSSB (Fanuc Serial Servo Bus). Hai thế hệ chia sẻ tên mô-đun giống hệt nhau — SVM3-20/20/20 — và có hình dạng gần như giống hệt nhau. Sự khác biệt là giao diện servo giữa CNC và mô-đun.

H304 6079 sử dụng giao diện PWM song song Loại A, kết nối với các thế hệ CNC FANUC cũ hơn (Series 15, 16, 18, 21 không phải i) thông qua một bó cáp song song từ bảng giao diện servo của CNC. Tương đương 6096 — cũng được chỉ định SVM3-20/20/20 nhưng mang số đặt hàng A06B-6096-H304 — sử dụng giao diện cáp quang FSSB, kết nối qua cáp quang nhựa với các bộ điều khiển CNC dòng i.

Hai loại này không tương thích chéo. Mô-đun 6096 được lắp đặt trên máy có CNC không phải i và bảng servo Loại A sẽ không giao tiếp. Tương tự, mô-đun 6079 được lắp đặt trên máy được cấu hình cho FSSB sẽ không khởi tạo được. Nếu bạn đang tìm kiếm bộ thay thế và biết máy chạy CNC Series 16 hoặc 18 (không phải i), thì H304 6079 là bộ phận phù hợp. Nếu máy chạy 16i, 18i hoặc 0i-C/D, thì H304 6096 là bắt buộc. Kiểm tra chắc chắn nhất là số bộ phận trên mô-đun đã lắp đặt — bốn chữ số giữa của số đặt hàng A06B (6079 so với 6096) làm cho thế hệ giao diện trở nên rõ ràng.

Thông số kỹ thuật

Định cỡ PSM và H304: Mô-đun Nguồn phải xử lý những gì

Việc lắp đặt hoặc thay thế SVM3-20/20/20 đặt ra một câu hỏi dễ bỏ qua: PSM hiện có đủ công suất để hỗ trợ tải không? H304 rút năng lượng từ bus DC chia sẻ với công suất lên tới 3.7kW dưới tải ba trục đồng thời tối đa. Nếu các mô-đun SVM bổ sung chia sẻ cùng một PSM — đây là cấu hình thông thường trong trung tâm gia công đa trục — thì PSM phải được định cỡ cho tổng nhu cầu công suất đỉnh của tất cả các mô-đun, không chỉ riêng H304.

Dòng PSM alpha của FANUC (A06B-6077) có nhiều mức công suất khác nhau. Khi thêm bộ thay thế H304 vào tủ, hãy xác nhận rằng công suất đầu ra định mức của PSM đã lắp đặt không bị vượt quá bởi tổng tất cả các mô-đun SVM trong hệ thống. PSM hoạt động trên định mức nhiệt của nó sẽ hiển thị cảnh báo điện áp bus DC thấp dưới tải cắt đa trục nặng — một mẫu cảnh báo trông giống như lỗi mô-đun nhưng bắt nguồn từ tầng nguồn.

Tính toán này có liên quan nhất khi H304 được lắp đặt thay thế cho biến thể SVM3 có dòng điện thấp hơn (ví dụ: thay thế mô-đun H301 ba trục 12/12/12 bằng mô-đun H304 ba trục 20/20/20), nơi tổng tải bus tăng lên. Trong trường hợp thay thế H304 tương đương, việc định cỡ PSM hiện có vẫn hợp lệ.

Đặt hàng, Thanh toán & Vận chuyển

Giao hàng toàn cầu qua DHL và FedEx trong vòng 0–3 ngày làm việc kể từ khi thanh toán được xác nhận. Có thể kết hợp vận chuyển cho các đơn hàng nhiều đơn vị.

Các phương thức thanh toán được chấp nhận:

• Chuyển khoản ngân hàng (T/T) — tất cả giá trị đơn hàng
• PayPal — đơn hàng lên đến 500 USD
• Western Union — tất cả giá trị đơn hàng

Thuế nhập khẩu và phí là trách nhiệm của người mua tại điểm đến.

Chính sách Bảo hành & Trả hàng

Chấp nhận trả hàng cho các đơn vị bị hư hỏng khi nhận, không đầy đủ, không đúng mô tả, hoặc xác nhận không hoạt động trong vòng 4 ngày kể từ khi nhận hàng. Nhãn bảo hành phải còn nguyên vẹn. Chi phí vận chuyển trả hàng do người mua chịu. Không chấp nhận trả hàng do lỗi đặt hàng hoặc đổi ý.

Câu hỏi thường gặp

Q1: Mô-đun SVM3-20/20/20 của máy tôi bị lỗi, và tôi đang thấy cả ba trục báo lỗi đồng thời. Bản thân mô-đun H304 có thể khiến cả ba trục lỗi cùng lúc không, hay tôi nên xem xét PSM trước?

A: Cả hai trường hợp đều có thể xảy ra, và đèn LED 7 đoạn trên mô-đun là công cụ chẩn đoán nhanh nhất để phân biệt chúng. Nếu đèn LED hiển thị cảnh báo cấp điện áp — đặc biệt là các mã liên quan đến điện áp bus DC thấp hoặc lỗi sạc bus — thì lỗi bắt nguồn từ đường dẫn nguồn điện chia sẻ, nghĩa là PSM, cầu chì bus DC hoặc dây bus giữa PSM và mô-đun SVM. Nếu đèn LED hiển thị mã tầng đầu ra (mã quá dòng hoặc lỗi IPM trên từng trục), thì các tầng đầu ra của mô-đun có nhiều khả năng liên quan hơn. Một kiểm tra ban đầu thực tế trước khi kết luận một trong hai thành phần: xác minh điện áp bus DC tại các đầu nối đầu vào DC của mô-đun SVM bằng DMM khi hệ thống được cấp điện nhưng trước khi bật trục. Bus phải nằm trong thông số kỹ thuật 283–325V DC. Nếu điện áp bus thấp hoặc không có trong khi PSM không hiển thị lỗi của riêng nó, hãy kiểm tra dây bus và cầu chì giữa chúng. Nếu điện áp bus chính xác và mô-đun vẫn không khởi tạo được, thì mô-đun có nhiều khả năng là nguồn lỗi.

Q2: Có nguy cơ vô tình đặt hàng 6096 H304 khi tôi cần 6079 H304 không? Chúng dường như xuất hiện cùng nhau trong kết quả tìm kiếm.

A: Có, đây là một trong những lỗi đặt hàng phổ biến nhất trong dòng SVM alpha, chính xác là vì cả hai đều được chỉ định SVM3-20/20/20 và trông gần như giống hệt nhau về mặt vật lý. Kiểm tra dứt khoát là số đặt hàng sáu chữ số ở giữa số bộ phận FANUC: 6079 cho giao diện Loại A (biến thể máy của bạn nếu nó chạy Series 16 hoặc 18 không phải i), và 6096 cho giao diện FSSB (bắt buộc đối với 16i, 18i và các CNC dòng i khác). Nếu bạn đặt hàng dựa trên mẫu CNC của máy, hãy xác nhận xem ký hiệu CNC có kết thúc bằng "-i" không — Series 16 là không phải i, Series 16i là dòng i. Số bộ phận bảng giao diện servo bên trong tủ CNC là một chỉ báo đáng tin cậy khác: các bảng trong phạm vi A16B-2200-xxxx và A16B-2202-xxxx thường chỉ ra Loại A (tương thích 6079), trong khi các bảng A16B-3200-xxxx liên quan đến FSSB (tương thích 6096). Khi nghi ngờ, hãy chia sẻ số bộ phận mô-đun đã lắp đặt đầy đủ từ nhãn với chúng tôi trước khi xác nhận đơn hàng của bạn.

Q3: Máy sử dụng H304 này trên các trục X, Y và Z. Sau khi mô-đun được thay thế, có cần phải khởi tạo lại bất kỳ điều gì trong các tham số CNC không, hay nó thực sự là cắm và chạy?

A: Đối với việc thay thế tương đương cùng loại mô-đun (H304 cho H304), các tham số servo CNC — mã động cơ, giới hạn dòng điện, độ lợi vị trí, độ lợi vòng lặp vận tốc — vẫn được lưu trữ trong chính CNC và không bị ảnh hưởng bởi việc thay thế mô-đun. SVM3-20/20/20 không lưu trữ tham số trục bên trong. Sau khi mô-đun thay thế được lắp đặt cơ học, cáp bus và giao diện được kết nối lại, và hệ thống được cấp điện, CNC sẽ tiếp tục giao tiếp với mô-đun mới bằng bộ tham số hiện có. Tuy nhiên, có hai điều cần xác nhận sau khi cấp điện: thứ nhất, không có trục nào hiển thị cảnh báo servo liên quan đến lỗi tham số (điều này cho thấy mã động cơ hoặc tham số lớp dòng điện trong CNC không khớp với động cơ thực tế được kết nối), và thứ hai, chức năng trả về tham chiếu (home) của CNC hoạt động chính xác trên cả ba trục sau chu kỳ cấp điện đầu tiên, vì dữ liệu vị trí tuyệt đối được lưu trữ trong bộ nhớ có pin dự phòng của CNC có thể cần được thiết lập lại nếu máy đã ngừng hoạt động trong một thời gian dài.

Q4: Máy sử dụng H304 này trên các trục X, Y và Z. Trục N (Z) có xu hướng chạy nặng hơn vì nó mang trọng lượng đầu trục chính. Tôi có nên xem xét một biến thể SVM3 khác có trục N dòng điện cao hơn, như H307 (SVM3-20/20/40) không?

A: Chỉ khi thông số kỹ thuật của động cơ trục Z thực sự yêu cầu hơn 5.9A. Quyết định nên dựa trên nhãn động cơ và các tham số trục servo của CNC, không chỉ dựa trên cảm nhận vận hành. Trục Z mang đầu trục chính nặng dưới trọng lực sẽ thấy nhu cầu mô-men xoắn liên tục cao hơn trục ngang — nhưng liệu điều này có chuyển thành nhu cầu dòng điện vượt quá 5.9A hay không phụ thuộc hoàn toàn vào dòng điện định mức của động cơ và cách OEM gốc của máy định cỡ bộ điều khiển cho trục đó. Kiểm tra bảng tên động cơ trục Z và xác nhận dòng điện định mức của nó so với đầu ra 5.9A (loại 20) của H304. Nếu động cơ thuộc lớp α4/4000 trở xuống và ban đầu được ghép nối với H304, bảng ghép nối động cơ-bộ điều khiển của FANUC coi đây là sự kết hợp hợp lệ trong chu kỳ làm việc bình thường của máy. Nếu bạn gặp sự cố cảnh báo nhiệt trục Z hoặc lỗi quá dòng dưới tải cắt bình thường với các tham số động cơ chính xác được đặt, hãy tham khảo điều chỉnh tham số servo trước khi thay đổi kích thước bộ điều khiển — một tham số ramp tăng tốc quá mạnh trên trục Z có thể vượt quá định mức dòng điện của mô-đun ngay cả khi bộ điều khiển được định cỡ chính xác cho động cơ.

Q5: Tôi cần tìm nhiều đơn vị H304 làm phụ tùng dự phòng cho dây chuyền sản xuất với nhiều máy giống hệt nhau. Cách tốt nhất để đảm bảo các đơn vị tôi nhận được là FANUC chính hãng là gì?

A: Các bộ điều khiển FANUC không chính hãng hoặc bị mô tả sai vẫn lưu hành trên thị trường phụ tùng, đặc biệt đối với các bộ phận cũ có nhu cầu cao. Khi tìm nguồn cung ứng nhiều đơn vị, một số kiểm tra vật lý khi nhận hàng sẽ giảm thiểu rủi ro đáng kể.

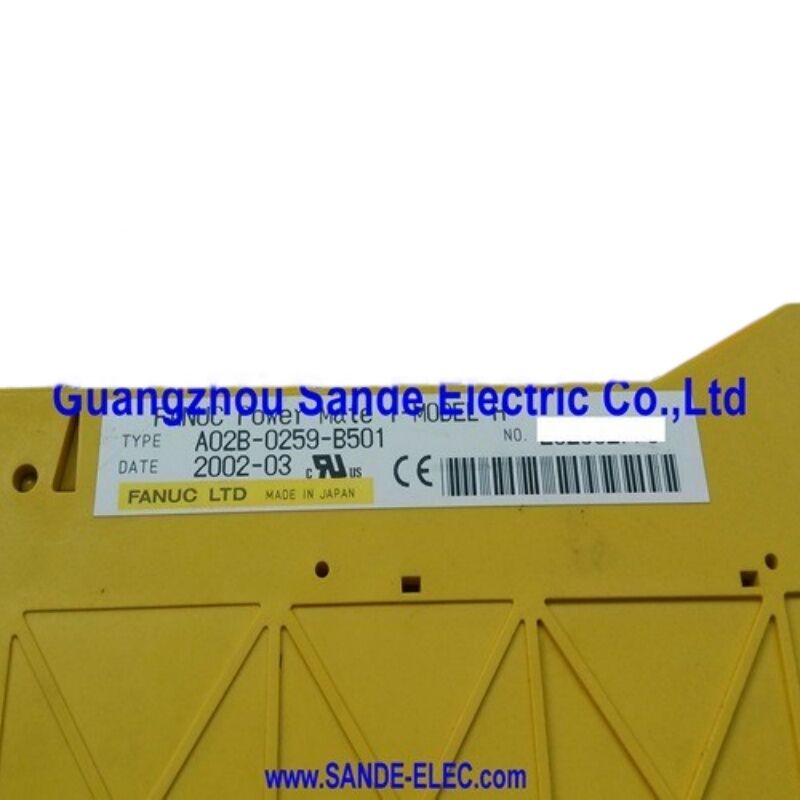

Đầu tiên, nhãn FANUC trên mô-đun phải hiển thị bản in rõ ràng, nhất quán với số bộ phận đầy đủ, số sê-ri và quốc gia xuất xứ (Nhật Bản).

Nhãn không được có dấu hiệu dán lại — kiểm tra các cạnh xem có bị bong tróc hoặc lệch khỏi vỏ mô-đun không.

Thứ hai, các vỏ đầu nối và chất lượng bảng mạch hiển thị qua bất kỳ lỗ thông gió nào phải nhất quán với các tiêu chuẩn sản xuất của FANUC — phông chữ lụa trên bảng mạch không khớp hoặc các thành phần được lắp đặt kém là những dấu hiệu cảnh báo.

Thứ ba, xác minh đơn vị với các số bảng PCB đã biết là tốt: bảng dây trong H304 chính hãng phải là A16B-2202-0786 và PCB điều khiển là A20B-2001-0950. Nếu nhà cung cấp không thể hoặc không muốn xác nhận các chỉ định bảng này, hãy coi đó là một cảnh báo. Liên hệ với chúng tôi trước khi đặt hàng nhiều đơn vị để thảo luận về lịch sử kiểm tra và xác nhận tính xác thực của bộ phận cho yêu cầu số lượng của bạn.
