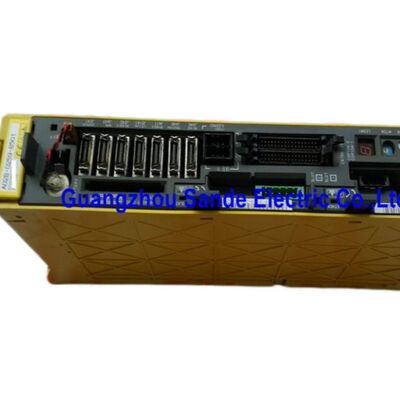

Mô-đun Servo FANUC A06B-6080-H301 — Mô tả sản phẩm

Khi Thuật Ngữ Là "Mô-đun", Chi Tiết Quan Trọng

Những người tìm kiếm linh kiện servo FANUC đôi khi sử dụng các thuật ngữ "amplifier", "driver" và "module" thay thế cho nhau. Với A06B-6080-H301, từ "module" mang một ý nghĩa cụ thể. Dòng 6080 được thiết kế dựa trên kiến trúc ổ đĩa servo mô-đun — một cách tiếp cận hệ thống nơi các mô-đun ổ đĩa riêng lẻ được lắp vào cơ sở hạ tầng cung cấp điện dùng chung, thay vì mỗi đơn vị chứa tầng nguồn độc lập của riêng nó.

Sự khác biệt này quan trọng ở giai đoạn thay thế. A06B-6080-H301 không phải là một ổ đĩa độc lập với bộ chỉnh lưu và bus DC riêng. Nó hoạt động cùng với bộ nguồn FANUC (PSM) trong cùng một tủ servo. Nếu bạn đang đặt hàng để thay thế, bản thân mô-đun là thứ bạn cần — bộ nguồn và các thành phần tủ khác vẫn giữ nguyên vị trí.

Tổng quan

Dòng 6080: Thiết kế theo mô-đun

Dòng 6080 của FANUC đại diện cho một sự thay đổi kiến trúc quan trọng trong cách các hệ thống ổ đĩa servo được đóng gói cho máy công cụ CNC. Thay vì gán một bộ khuếch đại tự chứa cho mỗi nhóm trục, cách tiếp cận 6080 sử dụng một mô-đun nguồn tập trung kết hợp với các mô-đun ổ đĩa servo riêng biệt — mỗi mô-đun chịu trách nhiệm về logic điều khiển trục của riêng mình nhưng lấy năng lượng từ PSM dùng chung.

Cấu trúc mô-đun này mang lại những lợi thế thực sự trong các hệ thống đa trục lớn: khả năng mở rộng dễ dàng hơn, chẩn đoán lỗi đơn giản hóa (lỗi mô-đun không làm hỏng cơ sở hạ tầng nguồn) và bố cục tủ gọn gàng hơn. Nó trở thành nền tảng cho cách FANUC cấu trúc hệ thống servo vào cuối những năm 1990 và đầu những năm 2000, và nhiều cài đặt đó vẫn còn hoạt động cho đến ngày nay.

H301 trong dòng 6080 xử lý ba trục servo từ một vỏ mô-đun duy nhất. Ba trục chuyển động CNC phối hợp — thường là X, Y và Z trên trung tâm gia công — được quản lý thông qua một đơn vị có thể thay thế. Khi đơn vị đó cần thay thế, H301 là bộ phận chính xác cần thiết.

Hiểu Bối cảnh Tủ Mô-đun

Trước khi đặt hàng, việc hiểu A06B-6080-H301 phù hợp với hệ thống ổ đĩa lớn hơn như thế nào sẽ hữu ích:

Mô-đun 6080 cắm vào tủ servo cũng chứa Mô-đun Nguồn FANUC (PSM) và có thể là các mô-đun trục khác. PSM xử lý chuyển đổi AC sang DC và các chức năng phanh tái sinh cho toàn bộ tủ. Mô-đun H301 nhận nguồn bus DC từ PSM và độc lập quản lý điều khiển dòng điện, xử lý phản hồi vị trí và chuyển mạch động cơ cho ba trục được chỉ định của nó.

Khi chẩn đoán lỗi servo trong loại hệ thống này, bước đầu tiên luôn là xác định xem lỗi bắt nguồn từ PSM hay từ một mô-đun trục cụ thể. Lỗi PSM thường ảnh hưởng đến tất cả các trục cùng một lúc. Lỗi mô-đun có xu hướng cụ thể theo trục hoặc giới hạn ở các trục dùng chung mô-đun đó. Nếu máy của bạn hiển thị báo động servo chỉ trên ba trục và các trục đó tương ứng với H301, bản thân mô-đun trở thành trọng tâm điều tra.

Hàng mới và đã qua sử dụng — Hiện có sẵn những gì

Cả hai tình trạng đều có sẵn trong kho, tùy thuộc vào tính khả dụng theo thời gian thực. Bởi vì dòng 6080 đã được triển khai rộng rãi trên các trung tâm gia công CNC cỡ trung bình đến lớn từ các OEM Nhật Bản và Châu Âu lớn, các đơn vị đã qua sử dụng có nguồn gốc từ các hệ thống đã ngừng hoạt động hoặc nâng cấp tương đối dễ tiếp cận — và nhiều đơn vị vẫn còn trong tình trạng hoạt động tốt.

Các đơn vị mới đi kèm với bảo hành đầy đủ 12 tháng và là lựa chọn phù hợp khi máy đang được đề cập là quan trọng, chạy các chu kỳ sản xuất đòi hỏi khắt khe, hoặc khi bạn cần sự tự tin tối đa vào bộ phận thay thế. Các đơn vị đã qua sử dụng đi kèm với bảo hành 3 tháng và đại diện cho một lựa chọn thực tế cho hàng dự phòng, máy có mức sử dụng thấp hơn hoặc các tình huống bảo trì nhạy cảm về ngân sách.

Mức tồn kho cho các mô-đun FANUC cũ có thể thay đổi nhanh chóng. Xác nhận tính khả dụng trước khi hoàn tất đơn đặt hàng của bạn.

Phương thức thanh toán & Vận chuyển

Thanh toán được chấp nhận: Chuyển khoản ngân hàng (T/T) cho mọi giá trị đơn hàng, không tính phụ phí. PayPal cho các đơn hàng lên đến 500 USD, phí xử lý khoảng 3,9–4,4%. Western Union cho mọi giá trị đơn hàng.

Giao hàng: Trong vòng 2–4 ngày làm việc kể từ khi thanh toán được xác nhận, qua DHL hoặc FedEx đến hầu hết các điểm đến quốc tế. Người mua ở các khu vực có quyền truy cập chuyển phát nhanh hạn chế nên liên hệ với chúng tôi trước khi đặt hàng. Tất cả các khoản thuế hải quan, thuế nhập khẩu và chi phí thông quan là trách nhiệm của người mua. Có thể kết hợp nhiều đơn vị vào một lô hàng để hợp nhất chi phí vận chuyển.

Phạm vi bảo hành — Rõ ràng và Đơn giản

Các đơn vị mới: Bảo hành 12 tháng kể từ ngày giao hàng. Các đơn vị đã qua sử dụng: Bảo hành 3 tháng kể từ ngày giao hàng.

Bảo hành áp dụng cho lỗi chức năng trong điều kiện lắp đặt và vận hành bình thường. Nó không bao gồm hư hỏng vật lý xảy ra sau khi giao hàng, lỗi do đấu dây sai hoặc cấu hình tham số, hoặc hư hỏng do điều kiện vận hành ngoài thông số kỹ thuật định mức của mô-đun.

Được chấp nhận trả hàng đối với hàng hóa bị hư hỏng khi đến hoặc không đúng như mô tả — báo cáo trong cùng ngày hoặc ngày làm việc tiếp theo sau khi nhận hàng. Các đơn vị không hoạt động được báo cáo trong vòng 4 ngày kể từ khi giao hàng cũng đủ điều kiện để trả lại hoặc thay thế. Các trường hợp trả hàng do đổi ý và mua nhầm hàng sẽ không được chấp nhận. Tất cả các đơn vị trả lại phải có nhãn bảo hành gốc, còn nguyên vẹn và không bị sửa đổi.

Ứng dụng máy điển hình

A06B-6080-H301 thường được liên kết với:

• Trung tâm gia công CNC cỡ trung bình đến lớn chạy bộ điều khiển FANUC Series 16i, 18i hoặc 21i với tủ ổ đĩa servo mô-đun
• Trung tâm gia công 5 trục nơi nhiều mô-đun dòng 6080 bao phủ các nhóm trục khác nhau
• Trung tâm tiện và máy tiện phay được trang bị FANUC với cấu hình servo đa trục phức tạp
• Robot công nghiệp và hệ thống sản xuất linh hoạt nơi kiến trúc mô-đun 6080 được các nhà tích hợp hệ thống áp dụng
• Thiết bị sản xuất hạng nặng trong các cơ sở ô tô, hàng không vũ trụ và kỹ thuật chính xác

Câu hỏi thường gặp

Q1: Sự khác biệt giữa "mô-đun servo" FANUC như A06B-6080-H301 và "bộ khuếch đại servo" từ dòng 6090 hoặc 6093 là gì?

Sự khác biệt chính nằm ở kiến trúc nguồn. Bộ khuếch đại servo trong dòng 6090 và 6093 phần lớn là các đơn vị tự chứa với tầng nguồn riêng — chúng nhận đầu vào AC và xử lý toàn bộ chức năng chuyển đổi và ổ đĩa động cơ bên trong. A06B-6080-H301, là một phần của dòng mô-đun 6080, là một mô-đun ổ đĩa dựa vào Mô-đun Nguồn FANUC (PSM) riêng biệt để cấp nguồn bus DC. H301 xử lý các giai đoạn điều khiển servo và đầu ra cho ba trục, nhưng nó không chứa bộ chỉnh lưu riêng. Điều này có nghĩa là bạn chỉ cần thay thế mô-đun H301 khi mô-đun bị lỗi — PSM và các thành phần tủ khác vẫn giữ nguyên vị trí.

Q2: Máy của tôi có nhiều mô-đun servo trong tủ — làm thế nào để tôi biết mô-đun nào là A06B-6080-H301?

Trong tủ servo mô-đun FANUC, mỗi mô-đun được dán nhãn trực tiếp trên bảng điều khiển phía trước hoặc mặt trên với số hiệu đầy đủ của nó. Xác định vị trí mô-đun có nhãn A06B-6080-H301 và ghi chú nó bao phủ các trục nào — điều này thường được ghi lại trong sơ đồ tủ điện của máy. Nếu nhãn bị hỏng hoặc không đọc được, sổ tay bảo trì của máy hoặc sơ đồ đấu dây tủ ổ đĩa FANUC sẽ xác định mô-đun nào xử lý trục nào theo vị trí khe cắm.

Q3: Một mô-đun H301 bị lỗi có thể gây ra báo động trên tất cả các trục của máy, hay chỉ trên các trục mà nó điều khiển?

Một A06B-6080-H301 bị lỗi thường sẽ tạo ra các báo động cụ thể cho ba trục mà mô-đun đó điều khiển. Các trục khác — được phục vụ bởi các mô-đun khác trong cùng một tủ — sẽ không bị ảnh hưởng, giả sử mô-đun nguồn (PSM) hoạt động bình thường. Nếu tất cả các trục báo động đồng thời, PSM hoặc phân phối nguồn bus DC có khả năng là nguồn gốc của vấn đề. Các báo động cụ thể theo trục khớp với nhóm ba trục là dấu hiệu rõ ràng hơn nhiều cho thấy mô-đun H301 tương ứng cần được chú ý.

Q4: Tôi có cần lập trình lại bất cứ điều gì sau khi thay thế A06B-6080-H301 bằng một đơn vị mới hoặc đã qua sử dụng không?

Đối với việc thay thế mô-đun trực tiếp tương tự, các tham số servo được lưu trữ trong bộ điều khiển CNC — không phải trong bản thân mô-đun ổ đĩa trong hầu hết các cấu hình dòng 6080. Điều này có nghĩa là việc thay thế mô-đun H301 bằng một số hiệu bộ phận giống hệt sẽ không yêu cầu nhập lại các tham số servo, miễn là bộ nhớ tham số của bộ điều khiển không bị mất. Tuy nhiên, luôn luôn là thực hành tốt để sao lưu toàn bộ bộ tham số CNC trước khi thực hiện bất kỳ việc thay thế ổ đĩa nào. Nếu máy chạy quy trình tự động điều chỉnh khi khởi động, hãy cho phép quy trình đó hoàn tất và xác minh hiệu suất trục trước khi quay lại sản xuất.

Q5: Có rủi ro nào khi đặt hàng A06B-6080-H301 đã qua sử dụng cho một máy sản xuất quan trọng không?

Rủi ro có thể kiểm soát được nhưng có thật. Các mô-đun đã qua sử dụng có lịch sử dịch vụ không hoàn toàn rõ ràng — ứng suất nhiệt, quá áp điện áp và giờ hoạt động đều ảnh hưởng đến tuổi thọ của linh kiện theo thời gian. Đối với các máy mà thời gian ngừng hoạt động có chi phí sản xuất đáng kể, một đơn vị mới với bảo hành 12 tháng là lựa chọn hợp lý hơn. Các đơn vị đã qua sử dụng rất phù hợp với các máy có mức độ quan trọng thấp hơn, yêu cầu hàng dự phòng, hoặc các tình huống mà hạn chế ngân sách là một yếu tố thực sự. Trong cả hai trường hợp, nếu một đơn vị đã qua sử dụng được lắp đặt và gặp sự cố trong vòng 4 ngày kể từ khi giao hàng trong điều kiện hoạt động bình thường, việc trả lại hoặc thay thế sẽ có sẵn theo chính sách bảo hành của chúng tôi.

Liên hệ: Ms. Amy | Email: sales01@sande-elec.com | Điện thoại: +86 18620505228
