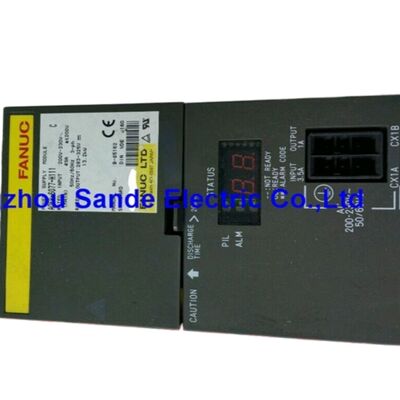

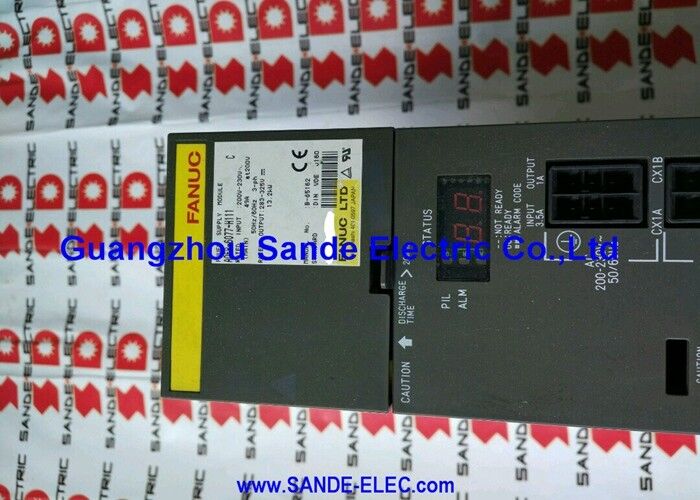

Fanuc Spindle Amplifier Module A06B-6078-H206 A06B6078H206

Fanuc A06B-6078-H2065, Giao diện loại 1, phản hồi JY2/JY4, chạy PSM, loạt 200VAC

Tổng quan

CácFanuc A06B-6078-H206là một mô-đun khuếch đại trục dòng alpha thế hệ đầu tiên, được chỉ định là SPM-5.5, từ gia đình gia tăng spindle A06B-6078 của Fanuc.

Là một mô-đun trục nhỏ gọn lớp 5,5kW, nó được phát triển cho hai kịch bản lắp đặt cụ thể: như là động cơ trục chính trên các công cụ máy CNC nhỏ hơn,và như là một bộ khuếch đại phụ hoặc phụ trên các trung tâm gia công hai trục và trung tâm quay, nơi nhu cầu điện năng của trục phụ là khiêm tốn so với trục chính.

Dòng A06B-6078 chiếm một vị trí đặc biệt trong lịch sử khuếch đại alpha của Fanuc như nền tảng alpha thế hệ đầu tiên.

Kiến trúc này đã giới thiệu hệ thống PSM / SVM / SPM tích hợp trước khi các cải tiến HRV có độ phân giải cao hơn đến trong loạt A06B-6082, A06B-6088 và A06B-6102 sau đó.PSM cung cấp bus DC chia sẻ, các mô-đun SVM xử lý các ổ trục servo, và SPM xử lý trục xoắn tất cả đều rút ra từ cùng một đường ray khuếch đại.

A06B-6078-H206 phù hợp tự nhiên với kiến trúc này, được ghép nối cùng với các mô-đun dòng SVM A06B-6079 trên cùng một đường ray trong các máy trong thời đại của nó.

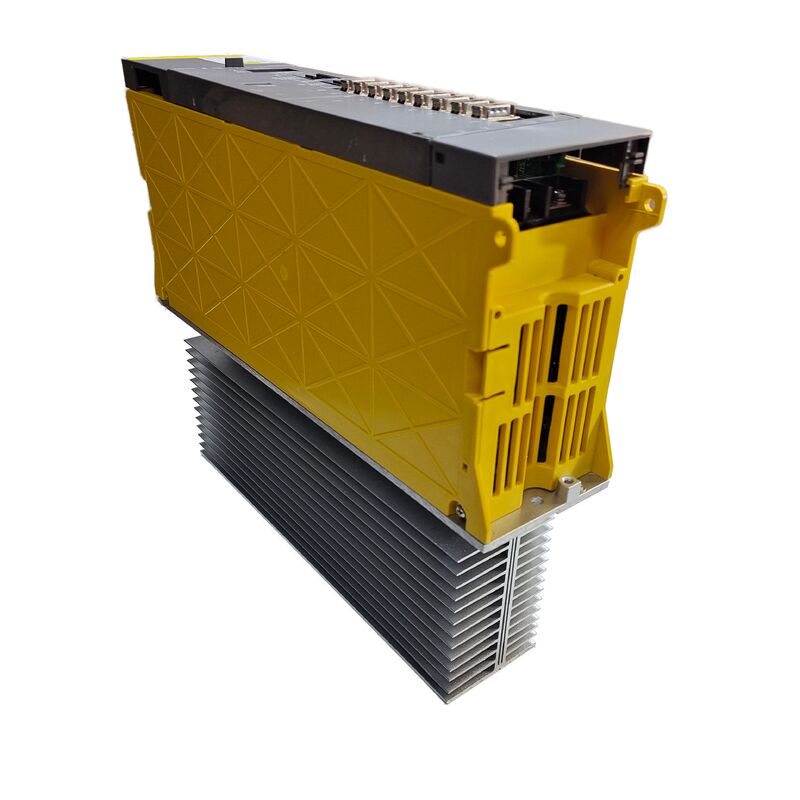

Dấu chân của mô-đun 66,8 × 70mm là nhỏ gọn về mặt vật lý cho một động cơ trục 5,5kW.

Triết lý thiết kế mô-đun truyền động tích hợp của Fanuc cho phép kích thước nhỏ này, making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.

Các thông số kỹ thuật chính

Giao diện loại 1 và phản hồi JY2/JY4

Giao diện loại 1 trên A06B-6078-H206 kết nối với CNC thông qua giao diện chuỗi trục, cho phép các chức năng trục tiên tiến xác định khả năng trục alpha thế hệ đầu tiên:Cs đường viềnCác phản hồi đến ổ thông qua các đầu nối JY2 và JY4,mang tín hiệu mã hóa vị trí động cơ trục và đầu vào máy đo nhiệt độ.

Sự sắp xếp phản hồi JY2/JY4 này là đặc biệt đối với các động cơ trục giao diện loại 1 và phân biệt A06B-6078-H206 với các bộ khuếch đại trục giao diện loại 2, loại 3 và loại 4,sử dụng các cấu trúc kết nối và bộ tham số khác nhau.

H206 rõ ràng không tương thích với các loại giao diện sau này Máy được thiết kế cho các bộ khuếch đại trục loại 2/3/4 không thể sử dụng H206 làm thay thế mà không cần chuyển đổi giao diện.

The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.

JY4 mang tín hiệu quá nóng động cơ từ nhiệt điện tích hợp của động cơ, cung cấp đầu vào bảo vệ nhiệt kích hoạt báo động AL-01 trước khi bị hư hỏng cuộn dây.

Ứng dụng máy nhỏ và máy nhỏ

Lớp công suất liên tục 5,5 kW đặt SPM-5.5 dưới các mô-đun trục chính của hầu hết các trung tâm gia công sản xuất, thường chạy các ổ trục 7,5 kW đến 30 kW.Đối với các sub-spindle trên trung tâm quay CNC hai spindle, trục phụ thực hiện các hoạt động (đào mặt sau, xoay, xích) ở mức năng lượng hiếm khi yêu cầu toàn bộ công suất của trục chính.

SPM-5.5 là mô-đun được chỉ định chính xác cho ứng dụng này mà không có chi phí và kích thước của một bộ khuếch đại trục lớn hơn.

Trên các công cụ máy CNC nhỏ hơn, máy VMC nhỏ gọn, máy khoan và máy chạm và máy CNC đặc biệt, SPM-5.5 phục vụ như là động cơ trục chính khi tốc độ loại bỏ vật liệu của ứng dụng và kích thước công cụ phù hợp vớiNgân sách năng lượng trục liên tục 0,5 kW.

Câu hỏi thường gặp

Q1: Điều gì phân biệt biến thể #H500 với #H501 trong A06B-6078-H206?

Cả hai biến thể đều là các mô-đun trục giao diện SPM-5.5 loại 1 với các đầu nối phản hồi JY2/JY4 giống hệt nhau và các khả năng chức năng tương tự.

Các #H500 và #H501 xác định các sửa đổi PCB nhỏ hoặc thông số kỹ thuật thị trường khu vực.

Trong hầu hết các ứng dụng thay thế, chúng có chức năng thay thế. Khi đặt hàng, hãy chỉ định phiên bản hậu tố cho nhà cung cấp của bạn, trong khi thay thế thường có thể,Các khác biệt firmware tham số giữa các phiên bản đôi khi có thể yêu cầu điều chỉnh.

Q2: A06B-6078-H206 có thể được thay thế bằng A06B-6082-H206 SPM-5.5 từ thế hệ thứ hai không?

A06B-6082 là mô-đun trục alpha thế hệ thứ hai với điều khiển trục HRV được cải thiện.Cả hai đều có cùng một tên SPM mô hình và xếp hạng điện tương tự nhưng khác nhau trong kiến trúc PCB điều khiển và tương thích tham số CNC của họ.

Thay thế giữa các thế hệ đòi hỏi phải xác minh khả năng tương thích CNC và các bộ tham số. Nó không phải lúc nào cũng là trao đổi trực tiếp.

Hãy tham khảo tài liệu tương thích của bộ khuếch đại trục Fanuc hoặc một nhà cung cấp dịch vụ đủ điều kiện trước khi thử thay thế giữa các thế hệ trên máy sản xuất.

Q3: Mã báo động CNC nào cho thấy lỗi với A06B-6078-H206?

Cảnh báo trục xuất hiện trên màn hình CNC dưới dạng số SP-xxx. AL-09 (các chất bán dẫn năng lượng quá nóng) cho thấy lỗi nhiệtAL-12 (DC link overcurrent) thường theo dõi sự cố cách nhiệt của dây chuyền động cơ trục và chỉ đến giai đoạn đầu ra ổ đĩa.

AL-03 (đóng pin liên kết DC) và AL-04 (đóng pin đầu vào) cho thấy sự cố thành phần bên trong trong ổ đĩa.

AL-01 (mô-tơ quá nóng) và AL-02 (phản lệch tốc độ quá cao) thường chỉ vào động cơ hoặc phản hồi động cơ hơn là ổ đĩa.số cụ thể phải được đọc từ màn hình CNC.

Q4: Kiến trúc alpha thế hệ đầu tiên là gì và tại sao nó quan trọng đối với phụ tùng thay thế?

Alpha thế hệ đầu tiên đề cập đến các gia đình mô-đun A06B-6077 PSM, A06B-6079 SVM và A06B-6078 SPM tạo thành hệ thống ổ đĩa alpha tích hợp ban đầu của Fanuc.

Các mô-đun này chia sẻ kiến trúc bus DC chung và thế hệ giao diện PWM.

A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityDuy trì sự nhất quán sản xuất trong bộ khuếch đại là chiến lược thay thế an toàn nhất.

Q5: Các tùy chọn dịch vụ nào có sẵn cho A06B-6078-H206 thất bại?

Thay thế là lựa chọn thực tế nhất: cung cấp mô-đun bị hỏng cho một cơ sở dịch vụ và nhận một đơn vị được thử nghiệm, được bảo hành.

Sửa chữa cấp thành phần có sẵn cho các lỗi trong giai đoạn đầu ra của transistor, quạt làm mát,và bộ an toàn nội bộ các bộ phận dịch vụ này lưu hành trên thị trường sửa chữa và được thay thế trong quá trình sửa chữa mô-đun.

PCB trong H206 không được bán riêng bởi Fanuc, nhưng các cơ sở sửa chữa chuyên nghiệp giữ chúng như hàng tồn kho dịch vụ.

Tất cả các đơn vị được bảo trì đúng cách nên được thử nghiệm dưới tải trên cấu hình thử nghiệm Fanuc PSM/SVM với động cơ trục alpha thích hợp trước khi vận chuyển.
