Fanuc A06B-6088-H230 | Mô-đun khuếch đại trục chính Alpha — SPM-30, 283–325V / 35kW, Đầu ra 133A, Giao diện Loại 1, Động cơ trục chính Model 30/P40

Tổng quan

Mô-đun khuếch đại trục chính SPM-30 của Fanuc A06B-6088-H230 thuộc dòng khuếch đại trục chính alpha A06B-6088 của Fanuc — một bộ truyền động trục chính công suất cao với đầu ra 133A từ đầu vào bus DC 35kW.Ở mức công suất này, SPM-30 nằm ở phân khúc cao của dòng mô-đun trục chính alpha tiêu chuẩn, được thiết kế cho các động cơ trục chính Fanuc Model 30 và P40 được sử dụng trên các trung tâm gia công khung lớn, trung tâm tiện hạng nặng và máy phay tốc độ cao, nơi công suất trục chính ở tốc độ loại bỏ kim loại tối đa vượt quá khả năng duy trì của các mô-đun tầm trung SPM-11 đến SPM-22.Dòng A06B-6088 đại diện cho thế hệ thứ hai của bộ khuếch đại trục chính alpha của Fanuc, tích hợp các cải tiến điều khiển trục chính HRV (High Response Vector) đã tinh chỉnh kiến trúc dòng A06B-6078 ban đầu.

Trong khi giao diện Loại 1 được giữ nguyên — cho phép các chức năng trục chính nâng cao tương tự (định hình Cs, tiện ren cứng, đồng bộ trục chính, định hướng) như các mô-đun thế hệ đầu tiên — thẻ điều khiển cải tiến của A06B-6088 mang lại độ chính xác điều chỉnh tốc độ tốt hơn, độ gợn sóng mô-men xoắn thấp hơn ở tốc độ cắt và phản ứng động được tăng cường trong các quá trình chuyển đổi tải trục chính so với các phiên bản tiền nhiệm.

Với dòng điện 133A, SPM-30 yêu cầu cơ sở hạ tầng làm mát đáng kể.

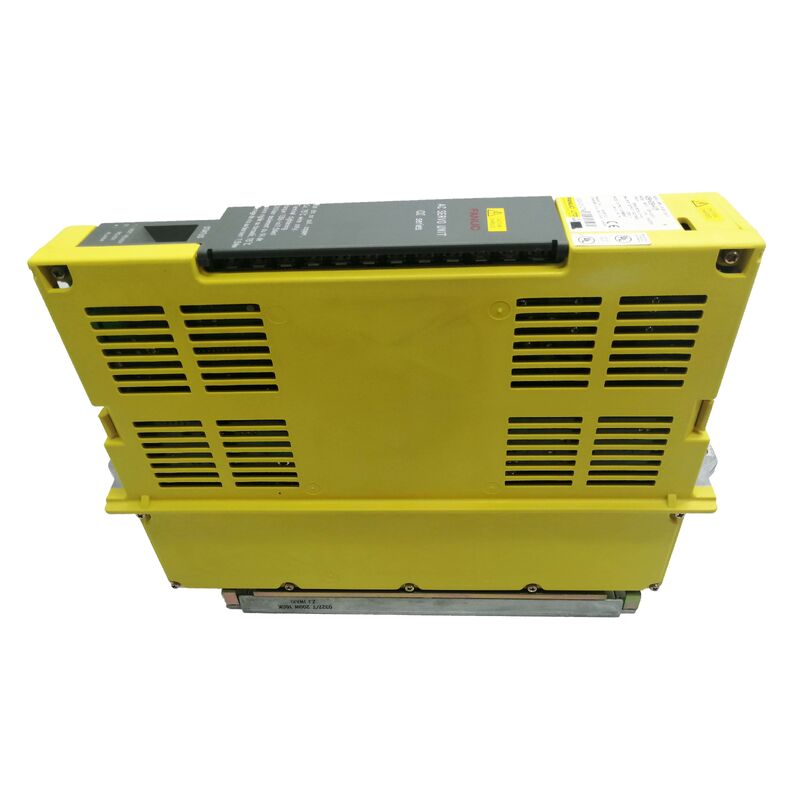

Chiều rộng mô-đun 150mm chứa hai hệ thống làm mát — một quạt bên trong cho các bộ phận điện tử điều khiển và một quạt tản nhiệt bên ngoài cho các bóng bán dẫn đầu ra dòng điện cao — cùng với bảng mạch nguồn, bảng kích hoạt và cụm thẻ điều khiển.

Màn hình LED 7 đoạn kép cung cấp khả năng hiển thị trạng thái mô-đun và mã lỗi theo thời gian thực mà không cần công cụ chẩn đoán.

Thông số kỹ thuật chính

Thông số

Giá trị

Một máy lắp đặt sử dụng SPM-30 cùng với bộ ba trục SVM đầy đủ có thể dễ dàng vượt quá 45kW tổng nhu cầu bus DC ở tải đỉnh đồng thời; việc lựa chọn PSM alpha cho hệ thống này phải đến từ tổng nhu cầu đỉnh được tính toán đúng cách.

Động cơ trục chính Fanuc Model 30 mà A06B-6088-H230 điều khiển là động cơ trục chính công suất cao, mô-men xoắn cao dành cho các hoạt động gia công hạng nặng — các vết cắt phay đường kính lớn trên thép, các hoạt động tiện nặng trên các chi tiết rèn lớn và các hoạt động gia công thô tốc độ loại bỏ vật liệu cao, nơi mô-men xoắn và công suất trục chính là các yếu tố giới hạn.

Động cơ P40 là phiên bản tốc độ cao phù hợp cho các ứng dụng mà dải tốc độ trục chính và đặc tính công suất ở tốc độ ưu tiên hơn mô-men xoắn tối đa ở tốc độ thấp.

Phiên bản phần mềm và lựa chọn biến thể

Các biến thể hậu tố #H500 và #H501 của A06B-6088-H230 mang các phiên bản phần mềm khác nhau — lần lượt là 9D00 và 9D0A — mà

không tương thích với nhau

do sự khác biệt về tính khả dụng của chức năng trục chính và cấu trúc tham số.Khi đặt hàng SPM-30 thay thế, hậu tố của mô-đun gốc phải được xác định và khớp. Lắp đặt phiên bản phần mềm không tương thích sẽ gây ra tình trạng lỗi hoặc hành vi trục chính không chính xác, không được giải quyết chỉ bằng cách điều chỉnh tham số.Phiên bản phần mềm được đánh dấu trên nhãn của mô-đun và trên thẻ điều khiển bên trong.

Sự không tương thích của hậu tố này là một chi tiết đặt hàng quan trọng hơn đối với H230 so với nhiều mô-đun Fanuc khác — đây không phải là sự khác biệt nhỏ về phiên bản mà là sự khác biệt đáng kể về chức năng.

Luôn chỉ định số hiệu bộ phận đầy đủ bao gồm cả hậu tố khi tìm nguồn cung ứng bộ phận thay thế.

Câu hỏi thường gặp

Q1: Mã lỗi nào cụ thể chỉ ra lỗi mô-đun SPM-30 so với lỗi động cơ trục chính?

Lỗi 3 (Cầu chì trên liên kết DC bị nổ) chỉ ra tầng đầu ra bên trong của SPM-30. Lỗi 9 (Quá nhiệt mạch chính) cho biết các thiết bị bán dẫn của mô-đun đã vượt quá giới hạn nhiệt.

Lỗi 12 (Quá dòng trong mạch nguồn) là lỗi đột ngột phổ biến nhất và thường do hỏng cách điện động cơ trục chính — kiểm tra cách điện cuộn dây động cơ với đất (chấp nhận được: vài trăm megaohm trở lên) trước khi kết luận bộ khuếch đại bị lỗi.

Lỗi 1 (Quá nhiệt động cơ) và Lỗi 27 (Bộ mã hóa xung bị ngắt kết nối) chỉ ra các vấn đề về động cơ hoặc hệ thống phản hồi chứ không phải bản thân SPM-30.

Q2: SPM-30 sử dụng hai quạt làm mát — điều gì xảy ra nếu một quạt bị hỏng?

Quạt bên trong làm mát các bộ phận điện tử điều khiển; lỗi của nó được chỉ báo bằng Lỗi 56 (Quạt làm mát bên trong dừng). Quạt tản nhiệt bên ngoài làm mát các bóng bán dẫn đầu ra; lỗi của nó dẫn đến Lỗi 9 (Quá nhiệt mạch chính) khi nhiệt độ mối nối bóng bán dẫn tăng lên dưới tải.

Cả hai quạt đều cần được chú ý ngay lập tức — với đầu ra 133A, năng lượng nhiệt tiêu tán là đáng kể và hư hỏng linh kiện do quá nhiệt liên tục xảy ra nhanh chóng.

Cả hai quạt nên được kiểm tra trong quá trình bảo trì định kỳ để đảm bảo quay đúng và không có âm thanh bất thường cho thấy vòng bi bị mòn.

Q3: Các phiên bản phần mềm 9D00 và 9D0A được mô tả là không tương thích — cụ thể có gì khác biệt giữa chúng?

Phiên bản phần mềm kiểm soát các chức năng có sẵn của trục chính, bộ tham số và chi tiết giao thức truyền thông với CNC. Các chức năng có sẵn trong một phiên bản có thể không có hoặc hoạt động khác trong phiên bản kia.

Ngoài ra, các tham số trục chính của CNC được đặt cho một phiên bản phần mềm cụ thể — tải sai phiên bản vào cài đặt SPM của máy sẽ gây ra sự không khớp tham số, dẫn đến lỗi hoặc khiến trục chính hoạt động không chính xác ngay cả khi lỗi đã được xóa.

Không có sửa đổi tại chỗ để chuyển đổi giữa các phiên bản; hậu tố chính xác phải được tìm nguồn cung ứng.

Q4: Cần PSM nào để cấp nguồn cho hệ thống bao gồm A06B-6088-H230?

SPM-30 tiêu thụ 35kW ở tải đầy đủ. Cộng thêm nhu cầu bus DC của tất cả các mô-đun trục SVM trong bộ xếp chồng — thường là 4–15kW tổng cộng cho máy ba đến bốn trục. Nhu cầu đỉnh kết hợp xác định xếp hạng PSM tối thiểu.

Một máy có SPM-30 và ba mô-đun SVM với tổng cộng 10kW yêu cầu PSM có định mức ít nhất 45kW đỉnh — điều này thuộc về lớp PSM-37 hoặc PSM-45 (dòng A06B-6087 hoặc tương đương).

Đánh giá PSM thấp hơn sẽ gây ra lỗi sụt áp liên kết DC (AL-04) trong quá trình tăng tốc trục chính kết hợp với chuyển động trục.

Q5: Mô-đun H230 có chiều rộng 150mm — điều này được xử lý như thế nào trong tủ khuếch đại?

Chiều rộng 150mm yêu cầu 150mm không gian ray không bị cản trở trong giá đỡ mô-đun khuếch đại alpha.

Ở chiều rộng này, mô-đun thường được đặt ở một đầu của ray khuếch đại để giảm thiểu sự can thiệp với các mô-đun SVM liền kề.

Việc định tuyến cáp cho các kết nối đầu ra động cơ 133A yêu cầu dây dẫn có tiết diện lớn hơn cáp động cơ SVM nhẹ hơn và các điểm kết nối khối đầu cuối phải được siết chặt theo thông số kỹ thuật — các kết nối lỏng lẻo ở 133A tạo ra nhiệt điện trở đáng kể, làm tăng tốc độ suy giảm đầu cuối.
