Tổng quan

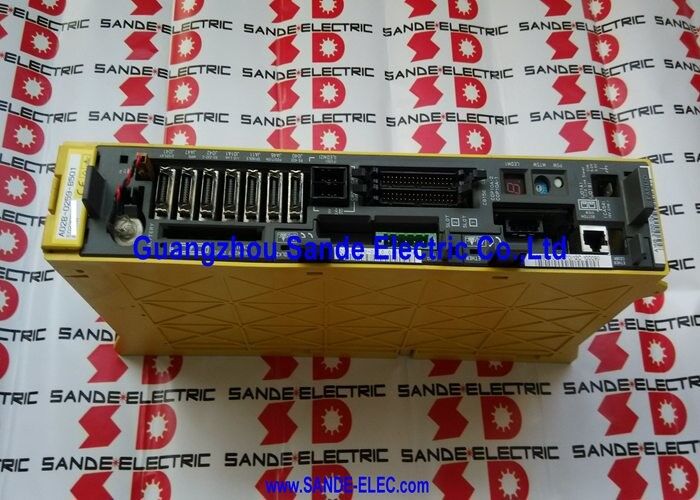

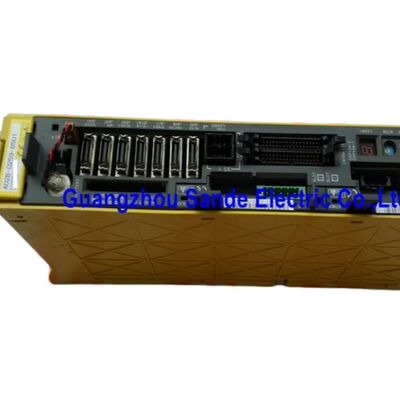

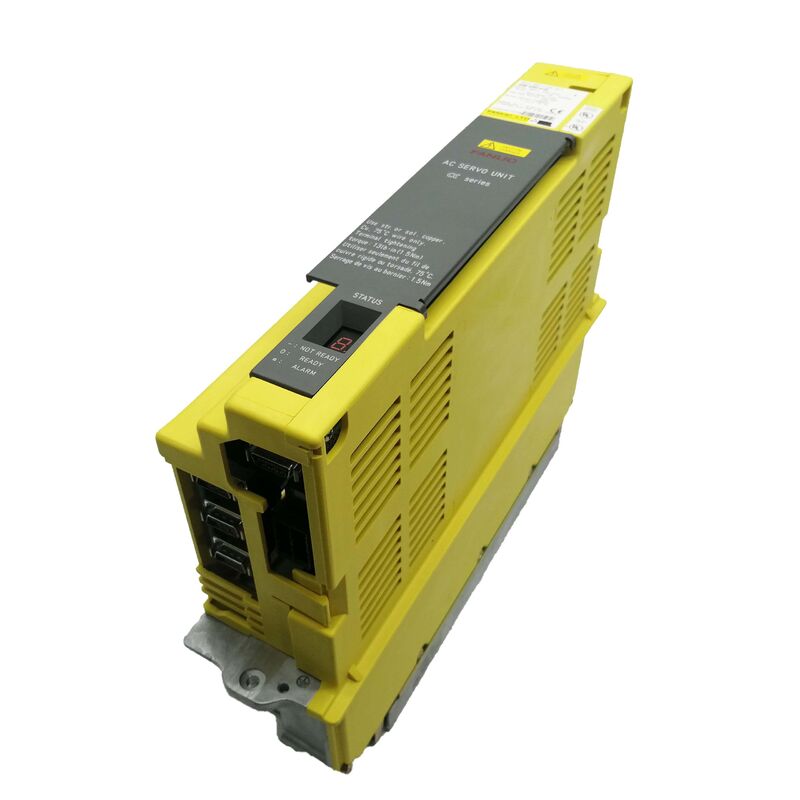

CácFanuc A06B-6089-H106là SVU1-130 đơn vị trục duy nhất lớn nhất trong loạt bộ khuếch đại servo alpha (SVU) A06B-6089 của Fanuc, được đánh giá là 52.2A đầu ra liên tục từ 200 230VAC, 27A đầu vào.

Dòng SVU khác biệt về kiến trúc với loạt module SVM: trong đó các module SVM phụ thuộc vào PSM bên ngoài (Power Supply Module) để cung cấp bus DC chung,các đơn vị SVU có nguồn cung cấp điện tích hợp của riêng họ, điều chỉnh đầu vào mạng lưới biến đổi trực tiếp của chính họ và tạo ra bus DC nội bộ từ đó giai đoạn đầu ra hoạt động.

Thiết kế độc lập này cung cấp cho SVU sự tự do vị trí hoàn toàn trong máyđược kết nối với CNC chỉ bằng cáp giao diện PWM.

SVU1-130 của 52.2A công suất đầu ra đặt nó vững chắc trong lớp trục nặng cho một đơn vị tự động alpha servo.Cặp động cơ tiêu chuẩn của nó là α40/3000 một bộ máy alpha servo khung lớn sản xuất mô-men xoắn cao bền vững ở tốc độ định số, được sử dụng trên trục máy công cụ CNC nặng nơi đường kính vít quả, khối lượng xe và lực cắt đòi hỏi dòng điện bền vững vượt quá những gì các động cơ servo nhẹ hơn có thể cung cấp.

Ba bóng bán dẫn IGBT bên trong H106 (so với các mô-đun IPM đơn lẻ trong các đơn vị SVU nhỏ hơn) phản ánh không gian thiết kế cần thiết cho mức hiện tại này.

Là đỉnh của loạt SVU1 trục đơn, H106 theo định nghĩa là đơn vị alpha độc lập hiện tại cao nhất có sẵn.

This characteristic makes it a logical choice for machine tools where a specific axis demands high continuous current but the machine builder wants to avoid the additional infrastructure of a full SVM/PSM stack for that single heavy axis — positioning the SVU directly at the motor location with a short power cable rather than routing high-current motor wiring across the full machine length.

Các thông số kỹ thuật chính

Kiến trúc SVU ️ Sức mạnh tích hợp, linh hoạt cài đặt từ xa

Tính năng định nghĩa của bất kỳ đơn vị SVU nào và lý do gia đình sản phẩm này tồn tại cùng với hệ thống mô-đun SVM / PSM là bộ chuyển đổi AC-to-DC tích hợp.

Phần nguồn điện bên trong của SVU nhận đầu vào AC ba pha, điều chỉnh nó thành điện áp bus DC bên trong, và cung cấp nó cho giai đoạn đầu ra IGBT điều khiển động cơ servo.Sự tích hợp này loại bỏ sự phụ thuộc vào một PSM trung tâm cho trục SVU bao phủ.

Trong thiết kế máy công cụ thực tế, điều này có nghĩa là các tùy chọn lắp đặt mà hệ thống SVM không thể cung cấp.một tập hợp cuộn bóng trục trục Z gắn độc lập, hoặc một slide đường chéo mỗi người trong số này có thể có đơn vị SVU của riêng mình được gắn tại địa phương, được kết nối với tủ điện của máy chỉ bằng cáp giao diện PWM và nguồn điện AC.

Cáp điện động cơ là ngắn chỉ từ SVU đến động cơ liền kề thay vì chạy toàn bộ chiều dài máy từ tủ trung tâm.

Ba bóng bán dẫn IGBT của SVU1-130 (so với IPM duy nhất trong SVU1-80 nhỏ hơn) cung cấp công suất hiện tại và không gian đầu hiện tại đỉnh mà các đặc điểm gia tốc của động cơ α40 yêu cầu.

Các bóng bán dẫn này và các bộ bảo hiểm nội bộ là các thành phần có thể phục vụ chính trong đơn vị; bảng dây và bảng điều khiển không được bán riêng biệt nhưng được giải quyết trong quá trình sửa chữa chuyên nghiệp.

Giao diện PWM loại B

A06B-6089-H106 sử dụng giao thức giao tiếp PWM loại B tương tự như giao diện PWM hàng loạt alpha được sử dụng bởi các mô-đun SVM loại B A06B-6080.

Dòng điều khiển CNC của máy xác định xem loại B có chính xác hay không: Dòng điều khiển 0-D, 16B, 18B và 21B sử dụng loại B, trong khi Dòng điều khiển 0-C, 16A, 18A và 21A sử dụng loại A.

SVU1-130 giao tiếp với CNC thông qua một cáp PWM chuyên dụng từ thẻ giao diện trục servo của CNC.Đây là một kết nối điểm đến điểm 1 cáp trên mỗi trục thay vì bus hàng loạt được sử dụng bởi các hệ thống khuếch đại dựa trên FSSB sau này.

Xét nghiệm SVU1-130 nên được thực hiện trên bộ điều khiển Mô hình D Series 0 với thẻ trục loại B, đó là thế hệ điều khiển chính mà đơn vị này được thiết kế.

Tested units that have been verified on this control generation with an appropriate α40-class motor will have validated not only the output stage transistors but also the control board's PWM decode and current regulation functions.

Câu hỏi thường gặp

Q1: A06B-6089-H106 có nguồn cung cấp điện tích hợp? nó vẫn cần kết nối với alpha PSM?

Không, nguồn điện tích hợp của đơn vị SVU hoạt động hoàn toàn từ kết nối đầu vào AC ba pha của riêng nó. Nó không có đầu nối bus DC và không cần PSM bên ngoài.CNC kết nối với SVU thông qua cáp giao diện PWM chỉ.

Điện cho đơn vị là AC ba pha từ phân phối điện của máy, tách biệt với đường sắt mô-đun alpha của tủ truyền động.

Đây là sự khác biệt thiết kế cơ bản giữa SVU (tự chứa) và SVM (yêu cầu bus DC PSM).

Q2: Động cơ α40/3000 là gì và tại sao SVU1-130 phù hợp với nó?

α40/3000 là động cơ servo dòng alfa lớn có mã số 40N · m mô-men xoắn liên tục ở 3000 rpm một trong những động cơ dòng alpha lớn nhất trong phạm vi sản phẩm tiêu chuẩn.

Nó hút dòng điện cao bền vững ở tải trọng gia công đầy đủ, đòi hỏi số lượng đầu ra liên tục 52.2A của SVU1-130 để duy trì mô-men xoắn mà không cần báo động quá tải trong các hoạt động cắt.

Sử dụng một đơn vị SVU nhỏ hơn trên một động cơ α40 sẽ tạo ra báo động quá tải trong điều kiện tải đầy đủ.Sự khớp giữa dòng điện định lượng động cơ và chỉ số đầu ra khuếch đại là tham số tương thích thiết yếu.

Q3: SVU1-130 so sánh với SVU1-80 (A06B-6089-H105) từ cùng một loạt như thế nào?

Cả hai đều là các đơn vị servo alpha độc lập một trục với nguồn điện tích hợp và giao diện PWM loại B. SVU1-80 cung cấp đầu ra 18,7A (đối với động cơ lớp α12) từ đầu vào 17A,với một transistor IPM duy nhất.

SVU1-130 cung cấp đầu ra 52.2A (đối với động cơ lớp α40) từ đầu vào 27A, với ba transistor IGBT.

SVU1-130 là khoảng ba lần công suất hiện tại của SVU1-80, có kích thước cho các trục máy nặng hơn tương đối.Cả hai đều có bao bì vật lý tương tự định dạng SVU độc lập nhưng H106 lớn hơn về mặt vật lý để chứa giai đoạn đầu ra ba bóng bán dẫn của nó.

Câu 4: Mã báo động nào cho thấy lỗi trong A06B-6089-H106?

Đèn LED 7 phân đoạn của đơn vị SVU hiển thị các mã báo động cụ thể cho loạt SVU. Các mã phổ biến bao gồm: báo động 1 (sự cố trong quạt hoặc 5V thấp), báo động 3 (bơm bảo hiểm xe buýt DC bị thổi hoặc quá điện),Cảnh báo 5 (đối kết DC điện áp thấp ✓ kiểm tra đầu vào AC), Cảnh báo 8 (L-trục quá dòng điện kiểm tra cách điện động cơ đến hàng trăm megaohm), và Cảnh báo 9 (L-trục báo động IPM).Bước đầu tiên tiêu chuẩn cho báo động 8 hoặc 9 là để ngắt kết nối các cáp điện động cơ và kiểm tra điện cách nhiệt động cơ.

Nếu báo động tắt khi cáp bị ngắt, lỗi nằm ở động cơ hoặc cáp, không phải đơn vị SVU.

Q5: A06B-6089-H106 có thể được sửa chữa hay thay thế là lựa chọn duy nhất?

Sửa chữa có sẵn từ các chuyên gia. Ba transistor IGBT là các thành phần thường được thay thế nhất they they fail when motor insulation breakdown causes through-fault current to output stage.Chất bảo hiểm bên trong và quạt làm mát là các bộ phận bảo dưỡng thông thường.

Bảng dây điện (A20B-2002-0050) và bảng điều khiển (A20B-2002-003x) không được Fanuc bán riêng biệt,nhưng các cơ sở sửa chữa chuyên nghiệp mang chúng như hàng tồn kho dịch vụ và giải quyết các lỗi cấp bảng trong quá trình cải tạo.

Chuyển đổi cung cấp các đơn vị thất bại và nhận được một thử nghiệm, đảm bảo cải tạo SVU1-130 là con đường nhanh nhất trở lại sản xuất cho một tình huống máy tắt.
