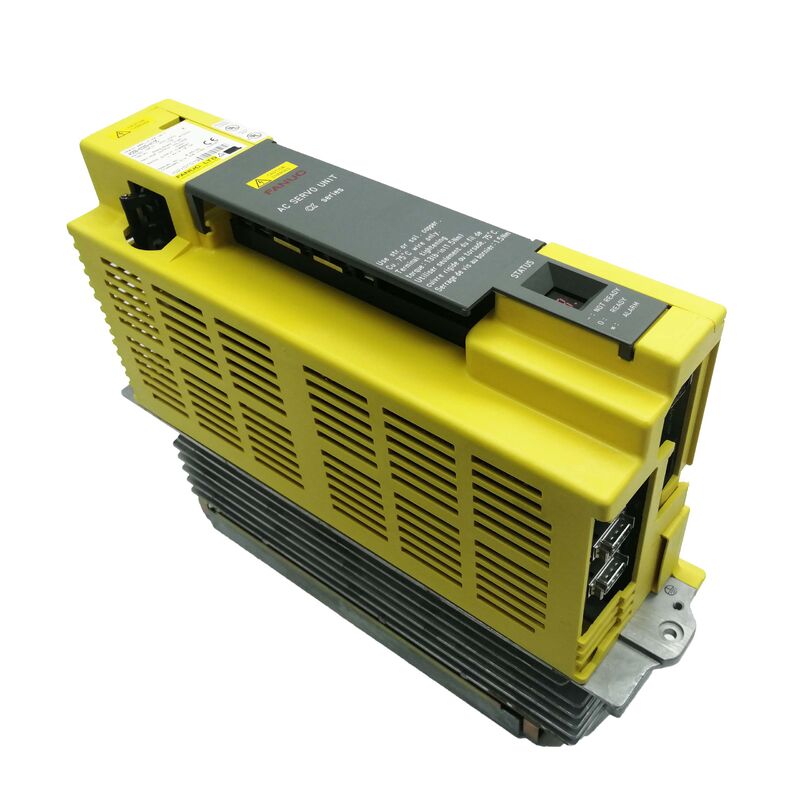

Fanuc Servo Driver A06B-6089-H201

Bộ khuếch đại servo Alpha FANUC A06B-6089-H201 SVU2-12/12

Tổng quan

cácA06B-6089-H201là mộtBộ khuếch đại servo FANUC Alpha 2 trụcđược chỉ định chính thứcSVU2-12/12trong sổ tay mô tả dòng Alpha.

Sách hướng dẫn liệt kê nó như một mô hình trục kép cân bằng vớiNhóm A / Nhóm Aghép nối động cơ và bảng thông số kỹ thuật tương ứng chỉ định3.0 Dòng định mức cánh tayVà12 Giới hạn dòng điện cực đạicho cả haiTrục LVàTrục M.

Cấu trúc cân đối đó chính là bản sắc thực sự của H201. Nó không chỉ đơn giản là “ổ đĩa alpha hai trục”. Nó là một bộ khuếch đại trục kép rất cụ thể, trong đó cả hai kênh đều nằm trong cùng một loại dòng điện thấp.

Đối với người mua kỹ thuật, điều đó quan trọng vì nó cho bạn biết chính xác loại kiến ​​trúc máy mà mẫu máy này thuộc về: một thân bộ khuếch đại phục vụ hai kênh servo phù hợp thay vì hai trục không bằng nhau hoặc cách bố trí công suất hỗn hợp lớn hơn.

Dữ liệu kỹ thuật

Ứng dụng và sử dụng điển hình

Trong các ứng dụng máy thực tế, H201 rất phù hợp chosắp xếp trục cấp liệu képtrong đó cả hai kênh đều yêu cầu công suất hiện tại tương đương. Điều đó thường ám chỉ đến các hệ thống trục CNC trong đó hai trục có nhiệm vụ nhẹ hơn được nhóm thành một thân bộ khuếch đại thay vì tách thành các đơn trục đơn lẻ.

Mô tả ứng dụng này là suy luận từ ký hiệu chính thức 12/12 của mô hình và bảng dòng điện cân bằng.

Điều đó làm cho A06B-6089-H201 đặc biệt có giá trị trong các hệ thống FANUC Alpha kế thừa, nơi người chế tạo máy ban đầu đã thiết kế tủ, ghép nối động cơ và cấu trúc liên kết truyền động xung quanh loại hai trục chính xác này.

Trong những trường hợp đó, việc thay thế chính xác H201 sẽ giúp bảo toàn cấu trúc trục ban đầu, giảm những thay đổi về hệ thống dây điện và giữ cho máy gần với logic điều khiển dự kiến ​​hơn. Đối với các nhóm bảo trì, điều đó thường dẫn đến thời gian chạy thử lại ngắn hơn và tránh được ít sai sót hơn sau khi lắp đặt.

Đây là một suy luận kỹ thuật dựa trên lớp mô hình trục kép chính thức và cấu trúc hiện tại.

Tại sao mô hình này lại quan trọng trong công việc phục vụ

Một lý do khiến H201 vẫn hữu ích là nó giải quyết được vấn đề thay thế rất cụ thể. Nếu máy đã cài đặt được xây dựng xung quanh mộtbộ khuếch đại trục kép 12/12 cân bằng, việc thay thế nó bằng loại trục kép khác có thể làm thay đổi sự phù hợp về điện của hai kênh servo ngay cả khi bộ khuếch đại trông giống nhau.

Đối với các hệ thống Alpha cũ hơn, độ chính xác đó rất quan trọng. Giá trị của H201 không phải ở chỗ nó phổ biến rộng rãi mà ở chỗ nó giữ nguyên sự cân bằng dòng điện hai trục ban đầu.

Đây là suy luận từ bảng thông số kỹ thuật và ký hiệu chính thức của mẫu xe.

Một lợi ích thiết thực khác là sự đơn giản. So với bộ khuếch đại công suất hỗn hợp lớn hơn, mô-đun cân bằng 12/12 có thể xác nhận dễ dàng hơn trong các hệ thống trong đó cả hai trục thuộc cùng một loại động cơ.

Điều đó không loại bỏ nhu cầu xác minh số bộ phận đã lắp đặt nhưng nó giúp định vị sản phẩm dễ dàng hơn đối với những người mua muốn thay thế sạch sẽ, chính xác, theo từng mẫu. Đây là một suy luận kỹ thuật dựa trên phân loại Nhóm A/Nhóm A của sách hướng dẫn.

Câu hỏi thường gặp

Câu hỏi 1: Ký hiệu FANUC chính xác cho A06B-6089-H201 là gì?
Hướng dẫn mô tả Alpha xác định nó làSVU2-12/12. Điều đó có nghĩa nó là mộtbộ khuếch đại servo Alpha trục képvới hai kênh 12 lớp phù hợp.

Tên gọi chính thức này hữu ích hơn nhiều so với cụm từ bán hàng chung chung vì nó cho kỹ thuật viên biết cách tổ chức bộ khuếch đại về mặt điện.

Câu hỏi 2: Cấu trúc 12/12 có ý nghĩa gì khi sử dụng máy thực tế?
Điều đó có nghĩa là cả hai kênh servo đều được xếp hạng trong cùng một lớp:3.0 Dòng định mức cánh tayVà12 Giới hạn dòng điện cực đạitrên cả hai trục. Trong thực tế, điều đó làm cho thiết bị này phù hợp với các máy có hai trục công suất nhẹ hơn dùng chung một thân bộ khuếch đại và về cơ bản yêu cầu cùng loại đầu ra.

Đó là lý do chính khiến H201 khác với các mẫu hỗn hợp như 12/20 hoặc 12/40.

Câu 3: Mô hình này phù hợp nhất với loại ứng dụng nào?
Nó phù hợp nhất với bố cục servo CNC trong đó hai trục cấp liệu tương đương được nhóm lại với nhau trong một bộ khuếch đại Alpha.

Một ví dụ phổ biến là cấu hình máy cũ trong đó các trục ghép đôi ban đầu được thiết kế xung quanh bộ khuếch đại trục kép cân bằng, dòng điện thấp.

Tuyên bố ứng dụng đó là suy luận từ tên gọi chính thức của ngày 12/12 và bảng hiện tại, không phải dòng sao chép từ tài liệu quảng cáo tiếp thị.

Câu hỏi 4: Tại sao việc khớp mô hình chính xác lại quan trọng đối với H201?
Bởi trong dòng Alpha, sự ghép đôi hiện tại đã là một phần nhận diện sản phẩm.

Bộ khuếch đại hai trục không thể hoán đổi cho nhau đơn giản vì nó cũng là trục kép. Nếu máy ban đầu yêu cầu bộ khuếch đại 12/12 cân bằng thì việc thay thế nó bằng loại khác có thể ảnh hưởng đến sự phù hợp về điện của các kênh trục và làm phức tạp quá trình khởi động.

Bảng thông số kỹ thuật chính thức chính xác là thứ cho phép người mua tránh được sai lầm đó.

Câu 5: Cần kiểm tra những gì trước khi đặt hàng phần này?
Thông số kỹ thuật thứ tự đã cài đặt phải được xác nhận trước tiên, sau đó là việc ghép nối động cơ, sắp xếp trục và bối cảnh nối dây của bảng điều khiển.

Vì hướng dẫn này liên kết mô hình này vớiNhóm A / Nhóm Acác ứng dụng, việc nhóm đó cũng hữu ích trong quá trình xác minh. Trong công việc bảo trì, cách tiếp cận an toàn nhất là luôn khớp chính xác loại bộ khuếch đại trước khi giả định khả năng tương thích chỉ từ hình thức bên ngoài.
