Thông tin chi tiết sản phẩm:
|
| Tình trạng: | Con dấu nhà máy mới (NFS) | Mã hàng: | A06B-6089-H101 |
|---|---|---|---|
| Nguồn gốc: | NHẬT BẢN | ||
| Làm nổi bật: | Máy điều khiển động cơ FANUC,a06b Fanuc servo drive,a06b Máy điều khiển động cơ servo |
||
Khi một nhà sản xuất máy móc xác định một cài đặt ổ cục CNC, hai triết lý cạnh tranh.Đầu tiên củng cố nhiều trục thành các mô-đun chia sẻ dựa trên một bus DC chung hiệu quả về không gian tủ và phục hồi năng lượng, nhưng kết nối chặt chẽ: một sự cố nguồn cung cấp năng lượng căn cứ mỗi trục trên xe buýt đó. thứ hai đối xử với mỗi trục như một thực thể điện độc lập, mỗi người có bộ chỉnh chính của mình, nguồn cấp AC của riêng mình,ranh giới lỗi của riêng nó. A06B-6089-H101 được xây dựng xung quanh triết lý thứ hai.

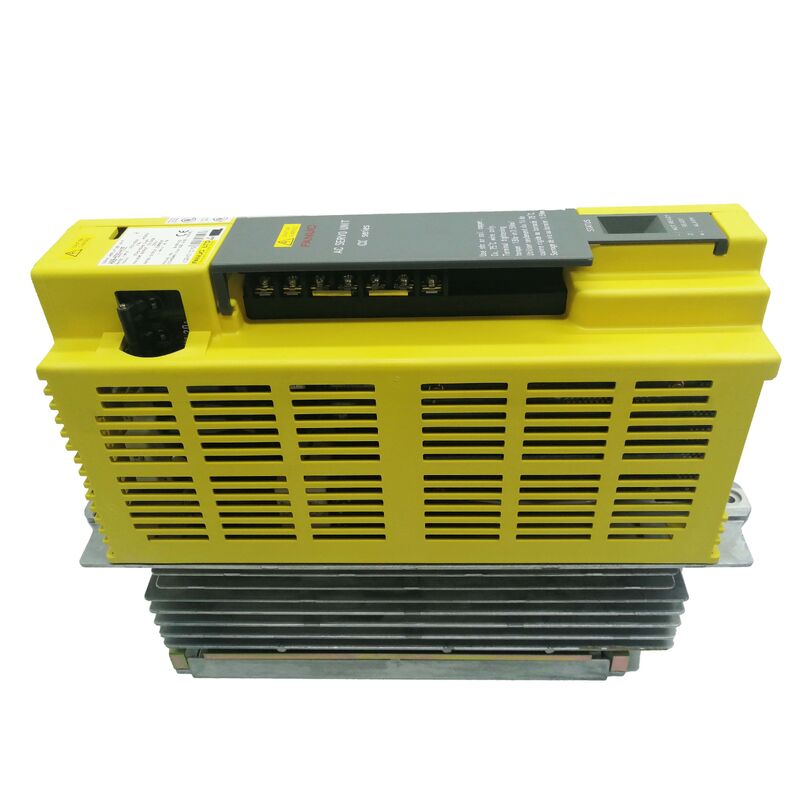

Được chỉ địnhSVU1-12trong loạt alpha FANUC, đây là một đơn vị khuếch đại servo trục duy nhất điều khiển trục L với sức mạnh định số3.0A. Định nghĩa "SVU" cho bạn biết nó là một đơn vị khuếch đại servo một thiết kế độc lập với một bộ điều chỉnh tích hợp chuyển đổi AC ba pha trực tiếp vào bus DC nội bộ,không phụ thuộc vào một mô-đun cung cấp điện bên ngoài. "1" chỉ ra một trục duy nhất. "12" là lớp dòng: 3.0A liên tục, phù hợp với động cơ alpha trong phạm vi α1/3000 đến α2/3000.
Điều này có nghĩa là thực tế là đơn giản: đưa 200 ~ 230V ba pha AC đến đơn vị, kết nối cáp điện động cơ, chạy phản hồi mã hóa, dây giao diện PWM đến CNC,và trục hoạt động. Không có gì khác để cài đặt, không có bus để cấu hình, không có các thành phần chia sẻ để xác minh trước. Nếu đơn vị này thất bại, chỉ có trục này dừng lại. phần còn lại của máy tiếp tục chạy.
Sande Electric mang theo A06B-6089-H101 trong tình trạng mới và đã sử dụng, với việc vận chuyển trên toàn thế giới trong vòng 0 ¢ 3 ngày làm việc.
Trong gia đình con 6089 SVU1, FANUC cung cấp hai lớp hiện tại. H101 chạy ở 3.0A (cấp 12), và H102 chạy ở 5.9A (cấp 20, được chỉ định là SVU1-20).Cả hai đơn vị đều tương tự về mặt vật lý và chia sẻ cùng một giao diện PWM loại ASự lựa chọn giữa chúng hoàn toàn phụ thuộc vào động cơ được kết nối.
Đánh giá 3.0A của H101 phù hợp với động cơ ở đầu nhẹ hơn của danh mục alpha, cụ thể là α1 / 3000 và α2 / 3000. Đây là các động cơ nhỏ gọn được sử dụng trên trục với yêu cầu mô-men xoắn thấp hơn:Máy quay nhỏ, trục quay phụ trợ, tạp chí công cụ trên trung tâm gia công, hoặc bất kỳ ứng dụng nào mà tải cơ khí khiêm tốn và đường đi nhanh ngắn.Cố gắng chạy một động cơ alpha lớn hơn về mặt vật lý trên H101 không phải là một sự thay thế khả thi, động cơ sẽ hút nhiều dòng điện hơn mức phát của bộ khuếch đại có thể duy trì, và bảo vệ nhiệt sẽ tắt trục xuống dưới bất kỳ tải trọng có ý nghĩa.
H102 (SVU1-20) xử lý cấp độ tiếp theo: α2/3000, α3/3000, α4/4000.Dữ liệu biển tên động cơ và mã động cơ trục servo của CNC (các tham số 2020) là hai cách nhanh nhất để xác nhận biến thể SVU1 mà máy thực sự cần trước khi đặt hàng.
A06B-6089-H101 sử dụng mộtGiao diện PWM loại AĐây là giao diện kỹ thuật số song song mà các thế hệ CNC trước của FANUC sử dụng trước khi FSSB sợi quang (Fanuc Serial Servo Bus) được giới thiệu.Trên máy với Series 15, 16, 18 hoặc 21 điều khiển các thế hệ không phải i bảng điều khiển servo bên trong đầu ra CNC tín hiệu PWM đi qua một gói cáp trực tiếp đến đơn vị khuếch đại.Gia đình SVU alpha được thiết kế cho giao diện này.
Danh hiệu loại A quan trọng bởi vì FANUC cũng chế tạo các đơn vị có giao diện loại B, và hai thiết bị không thể thay thế điện mặc dù có các yếu tố hình thức tương tự trong một số trường hợp.Loại A sử dụng việc gán pin cụ thể và giao thức tín hiệu khác với Loại BKhi xác định xem một máy sử dụng loại A hay loại B, bạn có thể sử dụng các thiết bị khác nhau.xác nhận nhanh nhất là nhìn vào CNC của servo giao diện bảng chỉ định thế hệ bảng sẽ chỉ ra loại giao diện mà nó hỗ trợ.
Đối với phạm vi 6089 H1xx, tất cả các đơn vị sử dụng loại A. Không có biến thể loại B trong nhóm SVU1.
| Parameter | Giá trị |
|---|---|
| Số phần | A06B-6089-H101 |
| Còn được gọi là | A06B6089H101 |
| Định nghĩa FANUC | SVU1-12 (Đơn vị khuếch đại Alpha Servo, 1-axis) |
| Dòng | FANUC 6089 Alpha SVU |
| Số lượng trục | 1 (trục L) |
| Giao diện | PWM Type A |
| Loại đơn vị | SVU (tự lập với bộ điều chỉnh tích hợp) |
| Điện áp đầu vào định số | 200 ̊230V AC, 3 pha, 50/60Hz |
| Điện lượng đầu ra | 3.0A (12-class) |
| Điện áp đầu ra tối đa | 230V AC |
| Động cơ Alpha tương thích | α1/3000, α2/3000 |
| CNC tương thích | FANUC Series 15, 16, 18, 21 (không phải i) |
| Cần nguồn điện bên ngoài | Không. |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Tình trạng | Bị ngừng sản xuất |
| Nguồn gốc | Nhật Bản |
| Chứng nhận | CE |
| Điều kiện có sẵn | Nhãn hiệu nhà máy mới / Được sử dụng (được kiểm tra) |
| MOQ | 1 miếng |
| Khả năng cung cấp hàng ngày | Tối đa 100 bộ |
| Giao thông | 3 ngày làm việc kể từ ngày xác nhận thanh toán |
| Bao bì | Bao bì ban đầu |
Gia đình 6089 cũng bao gồm các biến thể SVU2 (hai trục) và SVU3 (ba trục).SVU2 và SVU3 trông hấp dẫn từ quan điểm kinh tế nội thấtVậy tại sao một nhà chế tạo máy móc hoặc kỹ sư bảo trì lại chọn nhiều đơn vị SVU1 thay vào đó?
Một vài kịch bản ủng hộ cách tiếp cận một trục.Sự gần gũi vật lý: một trung tâm gia công nơi mỗi trục truyền được lắp đặt trong một khoang nhỏ gần servo motor, thay vì hợp nhất trong một tủ trung tâm,lợi ích từ các cáp điện động cơ ngắn hơn và đường dẫn cáp đơn giản hơnSVU1 đủ nhỏ để lắp đặt trong không gian hẹp gần trục nó điều khiển.cách ly lỗi: với các đơn vị SVU1 riêng biệt trên mỗi trục, một ổ đĩa bị hỏng chỉ hạ trục trục đó. Máy vẫn có thể chạy một phần hoặc trong chế độ trục duy nhất trong khi đơn vị bị hỏng được cung cấp và thay thế.Với SVU 3 trục, một bộ phận thất bại căn cứ tất cả ba trục đồng thời.Logistics thay thế: Các đơn vị SVU1 giống hệt nhau có thể được thay thế giữa các trục, làm cho một đơn vị dự phòng duy nhất là một dự phòng cho bất kỳ động cơ trục L nào trên máy thay vì một dự phòng cho một sự kết hợp đa trục cụ thể.
Đối với bất kỳ máy móc nào chạy liên tục trong sản xuất, lý lẽ cách ly lỗi một mình thường biện minh cho kiến trúc trục duy nhất.
A06B-6089-H101 hiển thị mã lỗi trên đèn LED 7 phân đoạn có thể nhìn thấy trên bảng điều khiển phía trước của đơn vị.kiểm tra màn hình này trực tiếp trên ổ đĩa là bước chẩn đoán đầu tiên nhanh nhấtMã chung bao gồm:
An "8" or overcurrent alarm on an SVU1-12 that occurs immediately on axis enable — rather than after some period of motion — almost always indicates a winding fault in the connected motor or a cable insulation breakdown, không phải là một bộ khuếch đại bị hỏng. thử nghiệm chống cách nhiệt động cơ (kiểm tra Megger giữa các dây dẫn cuộn động cơ và khung động cơ,với cáp động cơ ngắt kết nối ở cuối ổ đĩa) là bước đầu tiên chính xác trước khi kết án H101 chính nó.
Giao hàng toàn cầu qua DHL và FedEx trong3 ngày làm việcGiao hàng kết hợp có sẵn khi đặt hàng nhiều đơn vị.
Phương thức thanh toán được chấp nhận:
Thuế nhập khẩu và thuế là trách nhiệm của người mua tại điểm đến.
| Tình trạng của đơn vị | Thời gian bảo hành |
|---|---|
| Mới / Không sử dụng (Hàm nhà máy mới) | 12 tháng |
| Sử dụng / Kiểm tra | 3 tháng |
Quay lại được chấp nhận khi một đơn vị đến bị hư hỏng, không đầy đủ, hoặc không như mô tả hoặc khi đơn vị được xác nhận không hoạt động trong vòng4 ngày sau khi nhận. Nhãn bảo hành phải nguyên vẹn trên bất kỳ mặt hàng nào được trả lại. Chi phí vận chuyển trả lại là trách nhiệm của người mua. Việc trả lại cho đơn đặt hàng không chính xác hoặc thay đổi ý định sẽ không được chấp nhận.
Q1: Làm thế nào để xác nhận máy của tôi có cần H101 (SVU1-12, 3.0A) hoặc H102 (SVU1-20, 5.9A)?
A: Kiểm tra cuối cùng là tấm mô hình động cơ trên động cơ trục hiện được lắp đặt trên máy. Nếu động cơ là α1/3000 hoặc α2/3000, H101 là sự phù hợp chính xác.Nếu động cơ là α2/3000 được sử dụng trong một ứng dụng đòi hỏi cao hơn, hoặc α3/3000, α4/4000, hoặc cao hơn, H102 (SVU1-20, 5.9A) được yêu cầu.Một kiểm tra thứ cấp là màn hình tham số servo CNC ?? điều hướng đến tham số servo và đọc tham số 2020 (mã số động cơ) cho trục bị ảnh hưởng. Liên chiếu mã này với bảng mã động cơ trong tài liệu servo của máy; mã sẽ chỉ ra mô hình động cơ, trực tiếp cho bạn biết bộ khuếch đại lớp hiện tại cần thiết.Không giả định bộ khuếch đại được cài đặt là thông số kỹ thuật chính xác cho máy bảo trì trước đây có thể đã lắp một bộ thay thế không chính xác.
Q2: Điều kiện "Hàm nhà máy mới" có nghĩa là gì đối với đơn vị này, và nó khác nhau như thế nào so với một đơn vị được kiểm tra đã sử dụng?
A: New Factory Seal (NFS) có nghĩa là đơn vị chưa bao giờ được lắp đặt hoặc chạy trong máy. Nó được lấy từ bao bì gốc FANUC kín và vẫn còn trong kho kiểm soát.Đơn vị vẫn giữ nhãn bảo hành FANUC ban đầu, tất cả các nắp kết nối, và các vật liệu đóng gói như được vận chuyển từ nhà máy. điều kiện này mang theo bảo hành kho 12 tháng của chúng tôi. một đơn vị sử dụng kiểm tra, trái ngược,trước đây đã được lắp đặt trong thiết bị sản xuất, được loại bỏ (hoặc do nâng cấp máy, nghỉ hưu máy hoặc khắc phục sự cố), và đã được thử nghiệm trên tất cả các thông số điện trước khi được cung cấp để bán lại.Các đơn vị đã sử dụng có bảo hành 3 thángĐối với máy trong sản xuất liên tục với yêu cầu thời gian hoạt động cao, kho NFS loại bỏ bất kỳ sự không chắc chắn nào về lịch sử hoạt động trước đó và là sự lựa chọn được khuyến cáo.
Câu 3: Cáp giao diện PWM giữa CNC của tôi và A06B-6089-H101 xuất hiện nguyên vẹn, nhưng CNC hiển thị báo động truyền thông servo ngay lập tức khi bật điện.Điều gì nên được kiểm tra trước khi kết thúc ổ đĩa là lỗi?
A: báo động giao diện PWM khi khởi động mà không có bất kỳ chuyển động trước đó thường là một vấn đề kết nối hơn là một lỗi phần cứng ổ đĩa. verify the interface cable connector is fully seated at both the CNC servo board and the SVU1 unit — partial seating of a multi-pin connector can disconnect one or more signal lines that the drive needs to confirm communication. thứ hai, kiểm tra nhà kết nối ở cả hai đầu cho các chân cong hoặc đẩy trở lại; một chân trông như ngồi từ bên ngoài có thể đã rút khỏi tiếp xúc bên trong. thứ ba,nếu máy đã ngồi không sử dụng, kiểm tra sự ăn mòn trên các kết nối kết nối Làm sạch các điểm tiếp xúc bằng một chất tẩy rửa tiếp xúc thích hợp nếu ăn mòn có thể nhìn thấyChỉ sau khi xác nhận cáp và đầu nối hoàn toàn an toàn thì ổ đĩa chính nó mới được coi là nguồn lỗi.
Câu 4: Một A06B-6089-H101 (SVU1-12) có thể điều khiển động cơ series beta thay vì động cơ alpha như một biện pháp tạm thời?
A: Không phải là không có rủi ro, và nói chung không được khuyến cáo ngay cả tạm thời.Các động cơ loạt beta có đặc điểm điện khác nhau , các giao thức phản hồi bộ mã hóa khác nhau, và các tham số điều chỉnh vòng lặp hiện tại khác nhau.hoặc lỗi servo tùy thuộc vào mức độ các thông số động cơ khác biệt với hồ sơ alpha mà giai đoạn điều khiển của bộ khuếch đại mong đợiNgay cả khi động cơ hoạt động vật lý mà không có báo động ngay lập tức, ổ đĩa đang hoạt động ngoài các tham số được thiết kế của nó và có thể tạo ra vị trí không chính xác và kiểm soát tốc độ.Cách tiếp cận chính xác khi một động cơ alpha không có sẵn là chờ cho động cơ chính xác thay vì cầu với một loại không tương thích.
Q5: Có một thay thế FANUC hiện đại trực tiếp cho A06B-6089-H101 có thể được thay thế mà không cần thay đổi CNC?
A: Không có thay thế trực tiếp trong sản xuất FANUC hiện tại. Gia đình SVU 6089 sử dụng giao diện PWM Type A gắn liền với các thế hệ CNC cũ hơn (Dòng 15, 16, 18, 21 không phải i).Các ổ đĩa FANUC hiện đại sử dụng giao diện sợi quang FSSB và yêu cầu các máy CNC dòng iThay thế một ổ đĩa hiện đại cho một H101 trên một máy với một không phải là CNC sẽ đòi hỏi phải thay thế bảng giao diện servo của CNC, trong hầu hết các trường hợp có nghĩa là thay thế chính CNC,giải pháp thực tế để giữ cho máy chạy trên các hệ thống cũ này là duy trì tồn kho trên tay của các đơn vị H101 được thử nghiệm.Sản phẩm hải cẩu mới của nhà máy đang trở nên ít có sẵn theo thời gianĐảm bảo một dự trữ hai hoặc ba đơn vị cho máy sử dụng cao là một chiến lược bảo trì hợp lý.Liên hệ với chúng tôi để thảo luận về giá đa đơn vị nếu cơ sở của bạn vận hành nhiều máy loại này.
