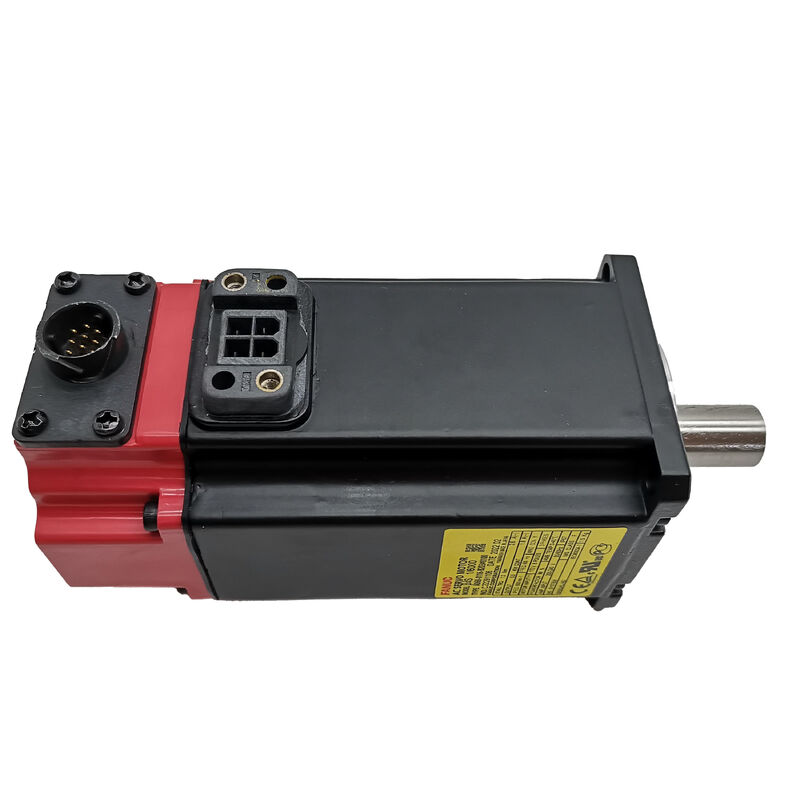

A06B-0116-B203 Động cơ servo AC Fanuc A06B0116B203 AO6B-OII6-B2O3

βiS 1/6000, 6.000 vòng/phút, Trục có rãnh then, Bộ mã hóa tuyệt đối B64iA

Mã sản phẩm: A06B-0116-B203
Tìm kiếm khác: A06B0116B203, FANUC A06B-0116-B203, Động cơ servo Fanuc Beta iS BIS1/6000
Mô hình động cơ: βiS 1/6000 (Beta iS 1/6000)
Phân loại: Động cơ Servo AC không chổi than Fanuc Beta iS Series -- 0,5 kW, 6.000 vòng/phút, Trục thẳng có rãnh then, Không có phanh, Bộ mã hóa tuyệt đối B64iA, IP65

6.000 vòng/phút cho phép định vị trục nhanh với tải nhẹ. Trên vít me bước 5mm nối trực tiếp, điều này mang lại hành trình tuyến tính 30 m/phút — tương đương với khả năng di chuyển nhanh của các động cơ dòng alpha lớn hơn trong khi chỉ tiêu thụ 1,8 ampe ở điều kiện định mức.

Công suất định mức 0,5 kW được định cỡ phù hợp cho các trục định vị phụ, cơ cấu ATC, trục cấp phôi máy tiện nhỏ gọn và các trục trung tâm gia công nhỏ cắt nhôm và vật liệu không chứa sắt. Động cơ này vượt trội hơn trần 5.000 vòng/phút của các động cơ Fanuc αiF 1/5000 tương đương, mang lại năng suất nâng cao cho các ứng dụng mà thời gian di chuyển trục giới hạn hiệu suất chu kỳ.

Trục thẳng có rãnh then cung cấp kết nối cơ khí dương để truyền mô-men xoắn, ngăn ngừa trượt nhỏ trong các ứng dụng đảo chiều cao. Điều này đảm bảo độ chính xác định vị nhất quán qua hàng nghìn lần đảo chiều mỗi ca. Khi thay thế động cơ này, hãy xác nhận rằng khớp nối có lỗ có rãnh then tương ứng.

Bộ mã hóa tuyệt đối B64iA cung cấp 64.000 xung mỗi vòng quay với khả năng lưu giữ vị trí đa vòng quay sau khi tắt nguồn. Điều này loại bỏ các chu kỳ định vị ban đầu sau khi bật nguồn, cho phép hoạt động tự động ngay lập tức. Ở mức 64.000 đếm mỗi vòng quay trên vít me bước 5mm, vòng lặp vị trí đóng ở khoảng 78 nanomet mỗi đếm — độ phân giải đủ cho định vị khoan-tiện, định vị trục trượt dao gang và điều khiển trục cấp phôi VMC nhỏ gọn.

Cấu hình không có phanh phù hợp cho các trục ngang nơi vị trí nghỉ được duy trì bởi khóa servo của bộ khuếch đại βiSV. Điều này giữ cho động cơ nhỏ gọn và nhẹ hơn các biến thể có phanh trong khi loại bỏ sự phức tạp của mạch phanh. Đối với các ứng dụng trục dọc, hãy chỉ định biến thể có phanh A06B-0116-B576.

Bảo vệ IP65 tiêu chuẩn cung cấp khả năng chống bụi và bảo vệ chống tia nước phun trực tiếp. Đối với các ứng dụng có tiếp xúc trực tiếp với dung dịch làm mát, biến thể A06B-0116-B203#0100 được nâng cấp lên đệm kín IP67 với thông số hiệu suất giống hệt.

Dòng βiS cung cấp hiệu suất tối ưu chi phí so với dòng αiF. Mặc dù αiF 1/5000 có bộ mã hóa A1000 có độ phân giải cao hơn (1.000.000 ppr), βiS 1/6000 đạt 6.000 vòng/phút so với trần 5.000 vòng/phút của αiF. Hai dòng sản phẩm này không thể thay thế cho nhau do các giao thức bộ mã hóa, dòng bộ khuếch đại và bộ tham số khác nhau.

Hoạt động với bộ khuếch đại servo dòng Fanuc βi (βiSV) — đặc biệt là βiSV 4 cho lớp công suất 0,5 kW này. Các nền tảng CNC tương thích bao gồm Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B và 32i. Không tương thích với bộ khuếch đại αiSV.
