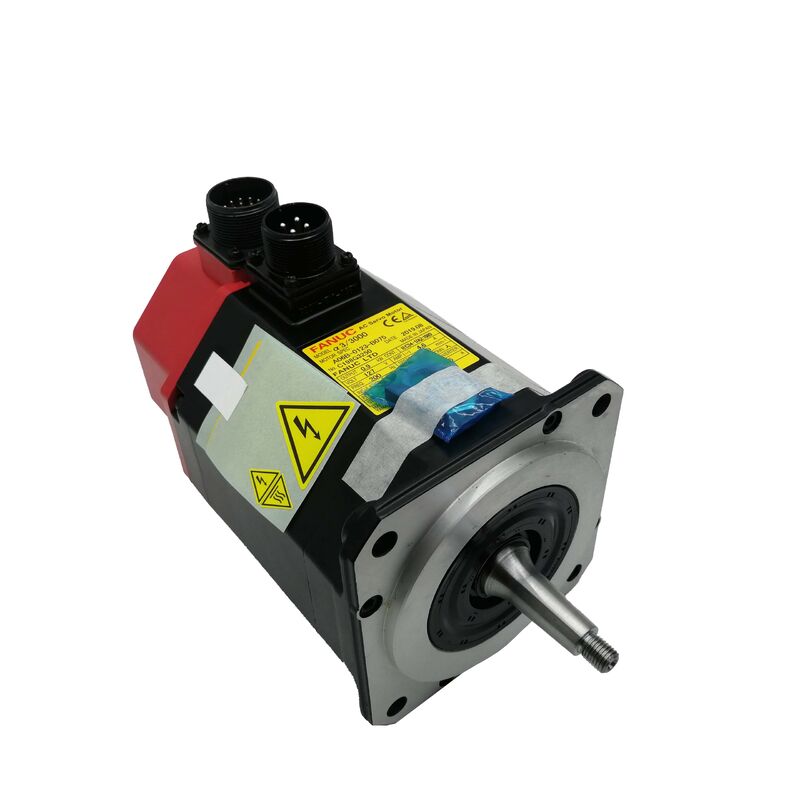

Fanuc A06B-0123-B075 AC Servo Motor
Alpha 3/3000, Taper Shaft, A64 Encoder, Không phanh
Tổng quan sản phẩm
Số phần:A06B-0123-B075
Cũng được tìm kiếm như:A06B0123B075, FANUC A06B-0123-B075, Fanuc Alpha 3/3000
Mô hình xe:α 3/3000
Series:Fanuc Original Alpha Series
Phân loại:Fanuc Alpha Series AC Brushless Servo Motor -- 3 Nm Stall Torque, 0,9 kW, 3.000 vòng/phút, Cánh thắt, Không phanh, A64 Incremental Encoder, IP65
Thông số kỹ thuật
| Parameter |
Giá trị |
| Số phần |
A06B-0123-B075 |
| Mô hình động cơ |
α 3/3000 |
| Sản lượng định giá |
0.9 kW |
| Động lực dừng |
3 Nm |
| Dòng điện tĩnh |
4.6 A |
| Tốc độ định số |
3,000 rpm |
| Điện áp đầu vào động cơ |
127V (3-phase) |
| Bộ mã hóa |
Alpha A64 (tăng dần, 64.000 ppr) |
| Loại trục |
Taper với chìa khóa |
| phanh điện từ |
Không có |
| Xếp hạng bảo vệ |
IP65 |
| Bộ khuếch đại tương thích |
Fanuc bộ khuếch đại SVU dòng alpha gốc |
| Kiểm soát tương thích |
Fanuc Series 0, 15, 16, 18 (thế hệ alpha ban đầu) |
| Nguồn gốc |
Nhật Bản |
Alpha 3/3000 trong gia đình Alpha
Dòng alpha ban đầu của Fanuc đã cung cấp công cụ máy CNC thông qua những năm 1990 và 2000, với nhiều máy vẫn đang được sản xuất ngày nay.A06B-0123-B075 cung cấp một giải pháp thay thế giống nhau khi các động cơ này thất bại.
VớiVòng xoắn 3 Nm và 0,9 kWđầu ra, α 3/3000 chiếm tầng nhỏ gọn của phạm vi alpha ban đầu, làm cho nó lý tưởng cho trục cấp nhẹ hơn trên các công cụ máy CNC cỡ nhỏ đến trung bình.Các ứng dụng bao gồm ổ X và Z trên máy quay nhỏ gọn, trục phụ trợ trên các trung tâm gia công, và cơ chế định vị phụ.
Các3,000 rpm tốc độ định sốkết hợp với một ốc vít bóng pitch 5mm cung cấp hiệu suất nhanh 15 m / min.Điện áp đầu vào động cơ 127V ở tần số 4,6Axác nhận khả năng tương thích với bộ khuếch đại SVU alpha gốc.
Thiết kế trục thắt
Địa điểm chính xáctrục thu nhỏ với chìa khóacung cấp kết nối tự tập trung đảm bảo vị trí lặp lại. Địa hình hình dạng hình nón tự động đăng ký nút tập trung trong quá trình lắp đặt,trong khi chìa khóa cung cấp truyền mô-men xoắn tích cực.
Ghi chú cài đặt:Luôn sử dụng một máy kéo bánh răng thích hợp được áp dụng ở mặt trục trục trong khi tháo. Đừng bao giờ sử dụng nêm hoặc va chạm với thân trục. Kiểm tra bề mặt cong và lỗ trước khi cài đặt lại trên động cơ mới.
A64 Khả năng tương thích mã hóa gia tăng
CácBộ mã hóa Alpha A64cung cấp 64.000 lần đếm mỗi vòng quay thông qua giao diện mã hóa gia tăng song song.
- Cần tự động hóa mỗi lần khởi động:A64 không giữ vị trí khi tắt điện
- Khả năng tương thích cụ thể thế hệ:Không tương thích với các bộ khuếch đại loạt αi đòi hỏi giao thức mã hóa hàng loạt
- Cần bộ khuếch đại Fanuc alpha SVU gốcđể hoạt động đúng cách
Ở 64.000 ppr trên một ốc vít bóng 5mm, độ phân giải vòng tròn vị trí khoảng 78 nm mỗi lần đếm.
Không có cấu hình phanh
Danh hiệu B075 xác nhận không có phanh điện từ.phù hợp với trục ngang không có các thành phần tải trọng lực hấp dẫn.
Quan trọng:Đối với trục dọc hoặc nguồn cung nghiêng đòi hỏi giữ cơ học, sử dụng biến thể phanhA06B-0123-B175. B075 không phải là một sự thay thế an toàn trên trục có trọng lực.
Đề xuất cấu hình A06B-0123
| Số phần |
Chân |
phanh |
Bộ mã hóa |
| A06B-0123-B075 |
Chậm hơn |
Không có |
A64 tăng dần |
| A06B-0123-B175 |
Chậm hơn |
Vâng (đói phanh) |
A64 tăng dần |
| A06B-0123-B075#7076 |
Chậm hơn |
Không có |
A64 (IP67) |
Tất cả các biến thể chia sẻ các thông số kỹ thuật cơ thể động cơ α 3/3000.
Khả năng tương thích giữa bộ khuếch đại và CNC
Cần mộtFanuc bản gốc alpha SVU khuếch đạiCác nền tảng CNC tương thích bao gồmFanuc Series 0, 15, 16 và 18Không tương thích với bộ khuếch đại loạt αi hoặc ổ đĩa loạt β.
Sau khi lắp đặt, kiểm tra các thông số trục (mã số loại động cơ, giới hạn dòng, tốc độ tối đa) được thiết lập chính xác cho thông số kỹ thuật α 3/3000.
Các ứng dụng điển hình
- CNC xoắn xích X và Z- Động cơ chở chính và di chuyển chéo trên các trung tâm quay CNC nhỏ gọn
- Các trục cấp trung tâm gia công nhỏ- X, Y, và Z ổ trên trung tâm gia công dọc nhỏ gọn
- Trục phụ và phụ trợ- Động cơ định vị bổ sung trên máy đa trục và bàn quay
Câu hỏi thường gặp
Động cơ này có tương thích với Fanuc αiSV không?
Không. A64 sử dụng giao diện mã hóa song song của nền tảng alpha ban đầu, không tương thích điện với các bộ khuếch đại αiSV đòi hỏi giao thức mã hóa hàng loạt.Động cơ này phải được ghép nối với một Fanuc alpha SVU gia tăng gốc.
Tại sao trục quay trở lại mỗi khi máy CNC chạy?
A64 là một bộ mã hóa gia tăng mà không có vị trí tắt.là hành vi bình thường cho tất cả các thiết bị dòng alpha gốc.
B075 (không có phanh) có thể thay thế động cơ B175 (đánh phanh)?
Chỉ trên các trục ngang được xác nhận mà không có thành phần tải trọng lực hấp dẫn.Servo khóa một mình không thể giữ một trục dưới trọng lực khi bộ khuếch đại được tắt năng lượng.
Làm thế nào để loại bỏ đúng trục trục hốc trong quá trình thay thế động cơ?
Sử dụng một kéo bánh răng áp dụng tại mặt của trục, phản ứng chống lại đầu trục. Không bao giờ sử dụng ốc, cưa, hoặc tác động chống lại cơ thể trục. Sau khi loại bỏ,kiểm tra cả hai bề mặt khoan và trục trục trước khi lắp đặt lại.
A06B-0123-B075 có thể sửa chữa hay chỉ thay thế?
Các cơ sở sửa chữa đủ điều kiện giải quyết tất cả các chế độ lỗi phổ biến bao gồm thay thế vòng bi, thay thế bộ mã hóa A64, sửa chữa cuộn stator và thay thế niêm phong.Đối với các cơ sở quản lý nhiều máy, duy trì một đơn vị trao đổi được kiểm tra giảm thiểu thời gian ngừng hoạt động.
