A06B-0146-B075 Động cơ servo Fanuc AC A06B0146B075 AO6B-OI46-BO75

Fanuc A06B-0146-B075 | Động cơ Servo AC dòng ALPHA a22/1500 — IP65, Trục thẳng

Mã sản phẩm: A06B-0146-B075

Dòng: Động cơ Servo AC ALPHA

Model: a22 / 1500

Các biến thể trục: Trục thẳng trơn (#7000) / Trục thẳng có rãnh then (#7008)

Tình trạng: Mới / Đã tân trang / Có sẵn để đổi

Tổng quan

Động cơ Fanuc A06B-0146-B075 là động cơ servo AC dòng ALPHA cỡ trung — model a22/1500 — được chế tạo cho các công việc trục đòi hỏi mô-men xoắn cao và liên tục mà các máy công cụ CNC cỡ nhỏ đến trung bình yêu cầu.

Với mô-men xoắn liên tục 22 Nm và công suất đầu ra 3,8 kW, đây không phải là động cơ định vị nhẹ. Nó được thiết kế để điều khiển các tải cơ khí thực tế: trục vít me lớn, bàn máy nặng và các trục có lực cắt đáng kể, nơi hệ thống servo cần duy trì độ chính xác tốc độ tiến mà không bị rung lắc dưới tải.

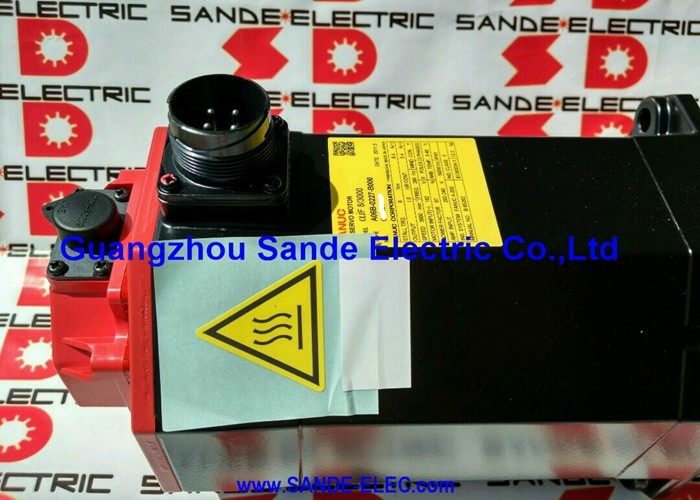

Nắp cuối màu đỏ là dấu hiệu đặc trưng của thế hệ ALPHA, và động cơ a22/1500 mang nó là một hình ảnh quen thuộc trên các trục truyền động của trung tâm gia công đứng, trung tâm tiện và các nền tảng phay trong suốt thời kỳ dòng động cơ này còn được sản xuất.

Nó hoạt động ở tốc độ tối đa 1.500 vòng/phút — một lựa chọn thiết kế cố ý tốc độ thấp, mô-men xoắn cao — và hoạt động trên nguồn cung cấp ba pha 157 V ở tần số 100 Hz, tiêu thụ 19 A ở tải định mức.

Một chi tiết thực tế đáng biết trước: A06B-0146-B075 được sản xuất với hai cấu hình trục trong cùng một mã sản phẩm cơ bản.

Hậu tố #7000 chỉ trục thẳng trơn không có rãnh then, và hậu tố #7008 chỉ trục thẳng có rãnh then.

Cả hai đều giống nhau về điện và cơ khí ở mọi khía cạnh khác — biến thể trục là sự khác biệt duy nhất, nhưng nó rất quan trọng khi đặt hàng thay thế hoặc chỉ định khớp nối.

Thông số kỹ thuật chính

Mô-men xoắn cao ở tốc độ vừa phải — Triết lý thiết kế a22

Động cơ a22/1500 chiếm một vị trí cụ thể trong hệ thống phân cấp động cơ ALPHA. Xếp hạng mô-men xoắn là con số xác định — 22 Nm liên tục đặt nó cao hơn nhiều so với các động cơ dòng AC12 và vào phạm vi mà động cơ được kỳ vọng sẽ di chuyển và kiểm soát các tải cơ khí thực sự nặng.

Giới hạn 1.500 vòng/phút là sự đánh đổi giúp mật độ mô-men xoắn đó có thể đạt được trong một kích thước khung máy quản lý được: thiết kế điện từ ưu tiên sản xuất lực hơn tốc độ quay.

Đối với các ứng dụng máy công cụ, điều này trực tiếp chuyển thành khả năng của trục. Một động cơ trong lớp này có thể duy trì tốc độ tiến đã lập trình dưới tải cắt đầy đủ trên một đường cắt mặt lớn hoặc một đường cắt thô nặng, nơi động cơ có mô-men xoắn thấp hơn sẽ cho thấy sự sụt giảm vận tốc hoặc giới hạn dòng điện điều khiển.

Dòng điện liên tục 19 A phản ánh đầu ra mô-men xoắn đó — việc lựa chọn bộ khuếch đại servo và kích thước cáp đều cần được khớp với xếp hạng này, không được ước tính thấp từ một động cơ nhẹ hơn trong cùng dòng.

Ở tần số định mức 100 Hz và 157 V, các tham số hệ thống điều khiển cho động cơ này là cụ thể.

Chúng không được chia sẻ với AC12 hoặc các biến thể a22 khác hoạt động ở các xếp hạng tốc độ khác nhau. Điều này quan trọng khi đưa vào vận hành một bộ phận thay thế: tham số loại động cơ của bộ khuếch đại servo phải khớp chính xác với thông số kỹ thuật của a22/1500.

Các biến thể trục: Trơn so với có rãnh then

Động cơ A06B-0146-B075 được sản xuất với hai cấu hình trục, và cả hai đều còn lưu hành:

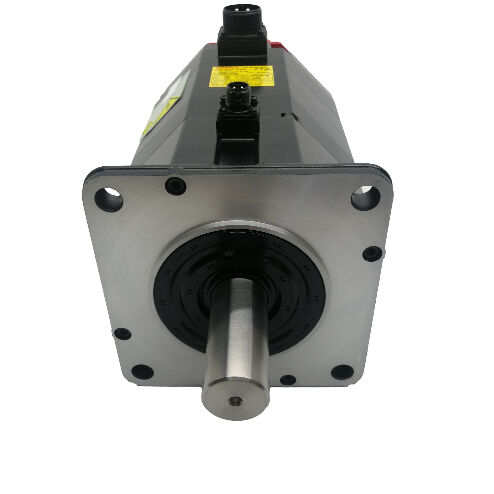

#7000 — Trục thẳng trơn: Không có rãnh then. Mô-men xoắn được truyền hoàn toàn thông qua lực kẹp của khớp nối. Thích hợp cho các khớp nối servo chính xác (loại màng, hàm hoặc đĩa) nơi độ đồng tâm và kết nối không có độ rơ là ưu tiên, và nơi hồ sơ tải không bao gồm tải trọng sốc nghiêm trọng hoặc đảo chiều mô-men xoắn cao liên tục.

#7008 — Trục thẳng có rãnh then: Bao gồm một rãnh then tiêu chuẩn được gia công trên trục.

Then cung cấp một truyền động cơ học dương chống trượt dưới tải trọng sốc và thay đổi hướng lặp đi lặp lại — quan trọng đối với các bộ truyền động bằng dây đai, giá đỡ puli hoặc bất kỳ bộ truyền động nào mà khớp nối không thể đảm bảo truyền mô-men xoắn đầy đủ chỉ bằng lực kẹp.

Khi đặt hàng động cơ thay thế, việc xác định biến thể trục nào đang được lắp đặt trên máy trước khi tìm nguồn cung ứng là rất cần thiết.

Việc lắp đặt động cơ trục trơn vào vị trí được thiết kế cho trục có rãnh then — hoặc ngược lại — yêu cầu một khớp nối mới hoặc sửa đổi trục, cả hai đều làm tăng thời gian và chi phí cho những gì lẽ ra phải là một sự thay thế đơn giản.

Độ kín IP65

Xếp hạng IP65 trên động cơ a22/1500 cung cấp khả năng chống bụi hoàn toàn và chống lại các tia nước áp suất thấp có hướng.

Trong bối cảnh môi trường máy công cụ CNC, điều này bao gồm sương dầu làm mát, bắn tóe ngẫu nhiên từ các hoạt động cắt và làm sạch bằng khí nén — các điều kiện tiếp xúc hàng ngày mà động cơ servo trên các máy năng suất phải đối mặt liên tục.

IP65 thấp hơn một bậc so với xếp hạng IP67 được tìm thấy trên các biến thể ALPHA có khả năng chống ngâm hoàn toàn.

Đối với hầu hết các vị trí trục truyền động trên trung tâm gia công tiêu chuẩn, IP65 là đủ. Nếu vị trí lắp động cơ tiếp nhận dòng chảy dầu làm mát trực tiếp với lưu lượng lớn hoặc ở khu vực dễ bị đọng dầu làm mát, bạn nên đánh giá xem việc lắp đặt có yêu cầu che chắn bổ sung hay không hoặc liệu biến thể có xếp hạng IP67 có phải là lựa chọn tốt hơn về lâu dài hay không.

Khả năng tương thích ổ đĩa và điều khiển

Động cơ A06B-0146-B075 hoạt động với các bộ khuếch đại servo dòng Fanuc ALPHA — các mô-đun SVM và SVU — và tương thích với các thế hệ điều khiển CNC Fanuc hiện hành cùng với dòng động cơ này, bao gồm các nền tảng Dòng 0, 0i, 16, 18 và 21.

Với dòng điện định mức 19 A, mô-đun bộ khuếch đại phải được chỉ định để xử lý tải này. Ghép nối a22/1500 với bộ khuếch đại quá nhỏ là một cách đáng tin cậy để tạo ra các lỗi quá dòng liên tục trong điều kiện cắt bình thường.

Đối với các dự án nâng cấp và sửa chữa, hãy xác nhận loại thiết bị phản hồi trên động cơ đã lắp đặt và đảm bảo các tham số ổ đĩa servo phản ánh mã loại động cơ chính xác, tốc độ tối đa và thông số kỹ thuật bộ mã hóa trước khi đưa trục vào vận hành.

Ghi chú về nguồn cung ứng và kiểm tra

Cả hai biến thể trục #7000 và #7008 của A06B-0146-B075 đều có sẵn trên thị trường động cơ servo đã tân trang và đã qua sử dụng. Khi đánh giá một đơn vị đã qua sử dụng, hãy bắt đầu với trục — kiểm tra hao mòn, ăn mòn tại rãnh then trên các biến thể #7008 và bất kỳ dấu hiệu hư hỏng do khớp nối va đập nào ở đầu trục. Đo điện trở cuộn dây ba pha để cân bằng và kiểm tra điện trở cách điện với đất.

Kiểm tra phớt trục IP65 xem có bị cứng hoặc nứt không, đặc biệt là trên các động cơ có lịch sử sử dụng lâu dài trong môi trường ẩm ướt. Quay trục bằng tay để cảm nhận độ nhám của ổ trục và xác minh đầu nối bộ mã hóa và lối ra cáp không bị hư hại trước khi cam kết lắp đặt.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa các biến thể A06B-0146-B075 #7000 và #7008 là gì?

Sự khác biệt duy nhất là cấu hình trục. #7000 có trục thẳng trơn không có rãnh then; #7008 có trục thẳng có rãnh then. Về điện và cơ khí, chúng giống hệt nhau ở mọi khía cạnh khác — cùng xếp hạng mô-men xoắn, cùng dòng tiêu thụ, cùng bộ mã hóa, cùng cách lắp đặt.

Trước khi đặt hàng thay thế, hãy xác nhận biến thể trục nào đang được lắp đặt trên máy để tránh khớp nối không phù hợp khi nhận hàng.

Q2: Bộ điều khiển servo nào tương thích với động cơ này và xếp hạng 19 A có quan trọng đối với việc lựa chọn không?

Có — dòng điện định mức 19 A là yêu cầu bắt buộc đối với việc lựa chọn bộ khuếch đại. Động cơ được thiết kế cho các bộ khuếch đại servo dòng Fanuc ALPHA (mô-đun SVM/SVU) kết hợp với các bộ điều khiển CNC Dòng 0, 0i, 16, 18 hoặc 21.

Mô-đun bộ khuếch đại phải được định mức để cung cấp đầu ra liên tục 19 A. Một mô-đun quá nhỏ sẽ vào chế độ giới hạn dòng điện dưới tải trục bình thường và tạo ra lỗi nhiệt hoặc quá dòng trong quá trình cắt.

Q3: Tại sao a22/1500 chạy ở tốc độ tối đa thấp hơn các động cơ ALPHA nhỏ hơn?

Động cơ a22/1500 được tối ưu hóa cho mật độ mô-men xoắn, không phải tốc độ tối đa. Việc tạo ra mô-men xoắn liên tục 22 Nm trong một kích thước khung máy thực tế đòi hỏi một thiết kế điện từ ưu tiên đầu ra lực tốc độ thấp. Giới hạn 1.500 vòng/phút là kết quả trực tiếp của ưu tiên thiết kế đó.

Đối với các trục cần tốc độ di chuyển cao với tải nhẹ hơn, một động cơ nhỏ hơn, tốc độ cao hơn trong dòng ALPHA là lựa chọn phù hợp — nhưng đối với các trục truyền động tải nặng, thiết kế ưu tiên mô-men xoắn của a22/1500 là thông số kỹ thuật chính xác.

Q4: Động cơ này không có phanh — đó có phải là một hạn chế đối với một số ứng dụng không?

Đối với các trục ngang và các ứng dụng mà bộ điều khiển servo duy trì khả năng giữ mô-men xoắn chủ động khi đứng yên, không cần phanh và việc lắp đặt đơn giản hơn là một lợi thế.

Đối với các trục dọc mang trọng lượng phôi hoặc bàn máy đáng kể, động cơ không có phanh tích hợp hoàn toàn dựa vào bộ điều khiển để giữ vị trí — điều này tiềm ẩn rủi ro trong các sự kiện dừng khẩn cấp, báo động servo hoặc mất điện. Trong những trường hợp đó, nên chỉ định một biến thể có phanh. Động cơ A06B-0146-B075 không phù hợp làm bộ phận thay thế trực tiếp trên trục dọc chịu tải trọng trọng lực mà không đánh giá chiến lược giữ trục.

Q5: Động cơ tôi đã tháo ra có trục có rãnh then nhưng tôi chỉ tìm thấy bộ phận thay thế trục trơn — tôi có thể điều chỉnh nó không?

Về mặt kỹ thuật, động cơ trục trơn có thể được sử dụng trong ứng dụng trục có rãnh then nếu khớp nối được thay đổi thành loại chỉ kẹp và các yêu cầu truyền mô-men xoắn nằm trong khả năng định mức của khớp nối. Tuy nhiên, điều này chỉ phù hợp nếu hồ sơ tải không bao gồm tải trọng sốc hoặc đảo chiều mô-men xoắn cao thường xuyên có thể gây trượt khớp nối theo thời gian.

Giải pháp sạch sẽ hơn là tìm nguồn cung ứng biến thể trục #7008 chính xác. Việc sửa đổi trục tại hiện trường để thêm rãnh then không được khuyến khích nếu không có máy móc chuyên dụng để duy trì độ đồng tâm và tính toàn vẹn của trục.
