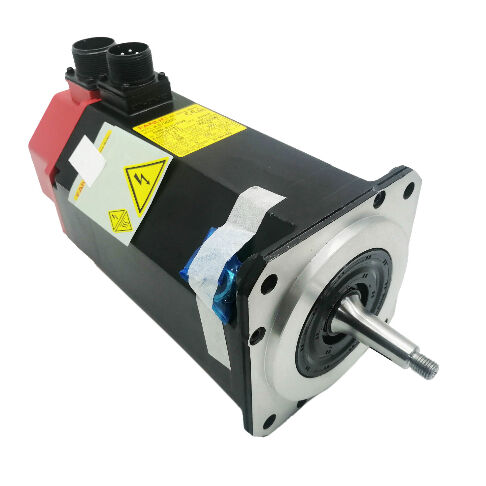

A06B-0153-B075 Động cơ servo Fanuc AC A06B0153B075 AO6B-OI53-BO75

Fanuc A06B-0153-B075 | Động cơ Servo AC Dòng Alpha α30/3000 — 4.8kW, 30Nm, 3000RPM, 17A, 168V, Trục thẳng, Bộ mã hóa A64, IP65

Mã sản phẩm: A06B-0153-B075 (cũng là A06B0153B075)

Dòng: Động cơ Servo AC Dòng Fanuc Alpha (α)

Mẫu mã: α30 / 3000

Cấu hình: Trục thẳng trơn, Không có phanh, Bộ mã hóa tăng dần A64, IP65

Công suất định mức: 4.8 kW

Mô-men xoắn cực đại: 30 Nm

Tốc độ tối đa: 3.000 RPM

Điện áp động cơ: 168 VAC

Dòng điện định mức: 17 A

Tần số định mức: 200 Hz

Pha: 3 Pha

CNC tương thích: Dòng 0, 15, 16, 18, 20, 21

Tình trạng: Mới / Đã tân trang / Hàng tồn kho

Tổng quan

Động cơ servo AC dòng Alpha Fanuc A06B-0153-B075 là một động cơ servo AC dòng Alpha — mẫu α30/3000 — có công suất định mức 4.8 kW với mô-men xoắn cực đại 30 Nm và tốc độ tối đa 3.000 RPM.

Hoạt động ở điện áp ba pha 168V, tần số 200 Hz và dòng điện 17A trên trục thẳng trơn, với khả năng chống bụi và nước IP65 cùng bộ mã hóa tăng dần A64, đây là một trong những động cơ có mô-men xoắn cao nhất của thế hệ Fanuc Alpha ban đầu: một động cơ được chế tạo cho các trục chính của máy công cụ CNC cỡ nhỏ đến cỡ trung, nơi mô-men xoắn cực đại liên tục 30 Nm cung cấp đủ lực để điều khiển bàn máy nặng và duy trì các chu trình cắt mạnh mẽ mà không bị lỗi theo dõi servo dưới tải.

Ký hiệu "nắp đỏ" — ám chỉ màu sắc nắp đầu nối đặc trưng nhận dạng thế hệ động cơ Fanuc Alpha này — đánh dấu A06B-0153-B075 là thế hệ Alpha ban đầu, không phải dòng kế nhiệm Alpha i.

Sự khác biệt này quan trọng đối với việc tìm kiếm phụ tùng thay thế: thế hệ Alpha ban đầu và Alpha i có cùng giao diện lắp đặt vật lý nhưng khác nhau về công nghệ bộ mã hóa, giao diện bộ khuếch đại và một số thông số điện.

A06B-0153-B075 là mã sản phẩm cho động cơ α30/3000 không có phanh, trục thẳng trơn, cấu hình đầu nối tiêu chuẩn #7008.

Với mô-men xoắn cực đại 30 Nm, động cơ α30/3000 nằm ở phân khúc cao của dòng động cơ trục chính Alpha nhỏ gọn, cao hơn nhiều so với các động cơ lớp α6 và α12 phục vụ các trục nhỏ hơn trên cùng thế hệ máy công cụ.

Ngữ cảnh ứng dụng của nó — trục chính của máy công cụ cỡ nhỏ đến cỡ trung — phản ánh sự cân bằng: đủ lớn để xử lý quán tính và lực cắt của trung tâm gia công tầm trung, đủ nhỏ gọn để vừa với khoang động cơ được thiết kế cho dạng tiêu chuẩn của dòng Alpha.

Thông số kỹ thuật chính

α30/3000 trong hệ thống phân cấp mô-men xoắn của dòng Alpha

Dòng Fanuc Alpha đặt tên cho động cơ của mình theo mô-men xoắn cực đại — số trước dấu gạch chéo là mô-men xoắn cực đại định mức tính bằng Newton-mét.

Đi qua phạm vi cho thấy sự tiến triển rõ ràng: α6/2000 cung cấp 6 Nm, α12/2000 cung cấp 12 Nm, α22/2000 cung cấp 22 Nm và α30/3000 cung cấp 30 Nm — gấp năm lần mô-men xoắn cực đại của lớp α6 từ cùng thế hệ động cơ, trong một vỏ bọc lớn hơn về mặt vật lý nhưng vẫn tương thích với tủ servo.

Động cơ α30/3000 là sự kết hợp tốc độ cao nhất, mô-men xoắn cao nhất trong dòng động cơ trục chính Alpha nhỏ gọn trước khi kích thước vật lý tăng lên lớp α40 với gói làm mát bằng quạt. Ở mức 4.8 kW, 30 Nm và 3.000 RPM trên một động cơ đơn lẻ không có làm mát cưỡng bức, việc quản lý nhiệt của α30/3000 được xử lý hoàn toàn bằng đối lưu tự nhiên của vỏ bọc kín IP65 — động cơ tản nhiệt qua diện tích bề mặt và cấu trúc lắp đặt của máy.

Điều này đặt ra giới hạn cho chu kỳ làm việc: động cơ có thể duy trì mô-men xoắn định mức liên tục ở tốc độ 3.000 RPM trong phạm vi nhiệt của nó, nhưng môi trường có nhiệt độ môi trường xung quanh cao hoặc luồng không khí bị hạn chế xung quanh thân động cơ yêu cầu xác nhận rằng tải nhiệt liên tục vẫn nằm trong phạm vi hoạt động định mức của động cơ.

Giới hạn 3.000 RPM — so với 2.000 RPM của động cơ α30/2000 (A06B-0152-B075) — có nghĩa là động cơ α30/3000 phục vụ các trục yêu cầu tốc độ di chuyển nhanh cao hơn mà không làm giảm mô-men xoắn.

Với bước vít me bi 10mm và khớp nối 1:1, 3.000 RPM mang lại tốc độ di chuyển nhanh 30 m/phút trong khi vẫn duy trì đầy đủ mô-men xoắn 30 Nm trong toàn bộ dải tốc độ.

30 Nm ở 17 Ampe — Bối cảnh công suất và dòng điện

Mô-men xoắn cực đại 30 Nm ở dòng điện định mức 17A phản ánh thiết kế điện từ của động cơ: dòng Alpha sử dụng nam châm vĩnh cửu ferrite ở cấu hình tiêu chuẩn (không phải C), và khung α30 được định cỡ để tạo ra mô-men xoắn này ở điểm hoạt động điện 168V, 200 Hz tương ứng với 3.000 RPM.

Ở 17A và 168V, công suất đầu vào điện của động cơ ở điều kiện định mức khoảng 4.9 kVA trước khi tính đến hệ số công suất.

Công suất đầu ra định mức 4.8 kW phản ánh hiệu suất chuyển đổi của động cơ đồng bộ nam châm vĩnh cửu tại điểm hoạt động này — trên thực tế, dòng Alpha đạt hiệu suất cao trên toàn bộ phạm vi hoạt động của nó, góp phần tạo ra nhiệt lượng thấp trên mỗi đơn vị đầu ra, giúp làm mát bằng đối lưu tự nhiên khả thi ở mức công suất này mà không cần quạt.

Bộ mã hóa A64 với 64.000 xung mỗi vòng quay cung cấp phản hồi vị trí và vận tốc cho bộ khuếch đại servo Alpha.

Ở tốc độ 3.000 RPM, bộ mã hóa xuất ra khoảng 3,2 triệu xung mỗi giây — nằm trong khả năng xử lý phản hồi của bộ khuếch đại Alpha và cung cấp độ phân giải phản hồi vận tốc đủ cho việc điều khiển tốc độ mượt mà, ít nhiễu trên toàn bộ dải tốc độ xuống đến tốc độ bò rất thấp.

Trục thẳng trơn — Không có rãnh then

Hậu tố B075 xác định cấu hình trục thẳng trơn không có rãnh then. Toàn bộ việc truyền mô-men xoắn từ động cơ đến bộ phận được dẫn động — puli thời gian, trục khớp nối, hoặc bánh răng — xảy ra thông qua ma sát giữa bề mặt trục và lỗ trục khớp nối.

Với mô-men xoắn cực đại 30 Nm, thiết kế khớp nối là một cân nhắc kỹ thuật nghiêm túc: lực kẹp, độ khít của lỗ trục và tình trạng bề mặt trục cùng nhau xác định khả năng mô-men xoắn ma sát của giao diện, và chúng phải được đánh giá so với mô-men xoắn đỉnh của động cơ — có thể đạt tới 90 Nm trở lên trong các quá độ dòng điện tối đa.

Trục trơn có lợi thế lắp ráp tương tự như trên các động cơ Alpha nhỏ hơn: trục khớp nối có thể được định vị ở bất kỳ vị trí trục nào và bất kỳ hướng quay nào trước khi kẹp, mà không bị hạn chế về căn chỉnh của rãnh then.

Sự linh hoạt này hữu ích cho các ổ đai thời gian, nơi hướng của đai xác định vị trí puli chính xác.

Nhược điểm là không có khóa cơ học — mô-men xoắn kẹp chính xác, dung sai lỗ trục chính xác và kiểm tra lại mô-men xoắn kẹp định kỳ là những biện pháp bảo vệ duy nhất chống lại sự trượt của khớp nối.

Đối với các ứng dụng mà tải mô-men xoắn của trục là chu kỳ với các đảo chiều thường xuyên dưới tải cao — như trong các chu trình gia công mạnh mẽ — biến thể trục có rãnh then (có sẵn dưới dạng A06B-0153-B075#7008 với thông số kỹ thuật khớp nối phù hợp) cung cấp khóa quay dương, giúp loại bỏ khả năng trượt khớp nối bất kể tình trạng mô-men xoắn kẹp.

Trục trơn B075 phù hợp cho các trục mà tải mô-men xoắn ở mức vừa phải so với khả năng kẹp, hoặc nơi bố trí khớp nối đã được xác minh rõ ràng cho mô-men xoắn đỉnh của động cơ.

Bộ mã hóa A64 — Bộ mã hóa tăng dần, 64.000 xung/vòng quay

Bộ mã hóa A64 là bộ mã hóa tăng dần được sử dụng trên toàn bộ thế hệ Fanuc Alpha ban đầu.

Nó cung cấp 64.000 xung mỗi vòng quay phản hồi vị trí tăng dần — độ phân giải đủ cho các yêu cầu độ chính xác định vị của máy công cụ mà dòng Alpha được thiết kế. Ở tốc độ 3.000 RPM và vít me bi bước 10mm với khớp nối 1:1, 64.000 xung/vòng quay cho khoảng 0,16 μm mỗi xung tại bàn máy — nhỏ hơn độ chính xác của hệ thống cơ khí mà nó điều khiển.

Là một bộ mã hóa tăng dần, A64 yêu cầu một chu trình quay về điểm tham chiếu (homing) sau mỗi lần bật nguồn. CNC phải di chuyển trục đến công tắc tham chiếu của nó trước khi chấp nhận các lệnh vị trí được lập trình.

Trên các máy có nhiều trục dòng Alpha, trình tự khởi động bao gồm việc quay về điểm tham chiếu trên tất cả các trục — một quy trình mất 30–90 giây tùy thuộc vào cấu hình máy và vị trí công tắc tham chiếu.

Thời gian khởi động bổ sung này là sự khác biệt hoạt động chính so với các biến thể bộ mã hóa tuyệt đối (A64K hoặc A1000) được sử dụng trên các động cơ khác trong cùng thế hệ.

Bộ mã hóa A64 được tích hợp vào cụm phía sau của động cơ, được bảo vệ bên trong vỏ IP65.

Đầu nối phản hồi ở phía sau động cơ là bộ phận dễ bị hư hỏng nhất trong quá trình tháo lắp và bảo trì động cơ — va đập vật lý vào đầu nối hoặc bị lỏng một phần sẽ gây ra lỗi phản hồi tại CNC, thường biểu hiện dưới dạng báo động servo thay vì các triệu chứng kết nối rõ ràng.

Độ kín IP65 và nhận dạng thế hệ Alpha

Độ kín IP65 của A06B-0153-B075 bao phủ hoàn toàn thân động cơ chống bụi xâm nhập và tia nước từ mọi hướng.

Đây là thông số kỹ thuật độ kín tiêu chuẩn cho thế hệ Alpha, phù hợp với môi trường máy công cụ CNC — sương làm mát, tia làm sạch, bắn dầu cắt — nơi các động cơ này hoạt động trong suốt vòng đời của chúng.

Biến thể #7076 của cùng một động cơ (A06B-0153-B075#7076) có độ kín IP67 cho môi trường tiếp xúc với chất lỏng khắc nghiệt hơn.

Mã #7008 là phiên bản IP65 tiêu chuẩn; mã #7076 là bản nâng cấp IP67 cho các ứng dụng mà thân động cơ có thể bị ngâm trực tiếp hoặc tiếp xúc với tia làm mát áp suất cao. Cả hai đều có thông số kỹ thuật điện và cơ khí giống hệt nhau — chỉ khác nhau về mức độ kín.

Nhận dạng "nắp đỏ" của thế hệ động cơ này đề cập đến nắp đầu nối được lắp trên đầu nối cáp phản hồi ở phía sau động cơ.

Mã màu này nhất quán trên toàn bộ dòng sản xuất Alpha ban đầu và là một yếu tố nhận dạng trực quan đáng tin cậy khi phân biệt động cơ thế hệ Alpha với dòng Alpha i sau này (sử dụng kiểu đầu nối khác) trên các máy có nhiều thế hệ.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A06B-0153-B075 và A06B-0152-B075 là gì?

Cả hai đều là động cơ dòng Alpha lớp α30 với mô-men xoắn cực đại 30 Nm, trục, bộ mã hóa và thông số IP65 giống hệt nhau. Sự khác biệt là tốc độ tối đa: A06B-0153-B075 là α30/3000 với tốc độ tối đa 3.000 RPM; A06B-0152-B075 là α30/2000 với tốc độ tối đa 2.000 RPM.

Ở cùng mô-men xoắn cực đại và tốc độ tối đa thấp hơn, động cơ α30/2000 thường tạo ra công suất định mức cao hơn một chút trong phạm vi 2.000 RPM của nó cho các ứng dụng không yêu cầu tốc độ di chuyển nhanh cao hơn.

Để thay thế trực tiếp, hãy xác nhận các tham số bộ khuếch đại servo của máy chỉ định mã loại động cơ chính xác — α30/2000 và α30/3000 có các tham số ID động cơ khác nhau tại CNC.

Q2: Bộ khuếch đại servo nào tương thích với A06B-0153-B075?

Động cơ α30/3000 tương thích với các mô-đun bộ khuếch đại servo dòng Fanuc Alpha — dòng A06B-6079 SVM (giao diện Loại A) và dòng A06B-6096 FSSB — trong lớp dòng điện 80A phù hợp với nhu cầu dòng điện định mức 17A / đỉnh 34A của động cơ này.

Loại mô-đun SVM cụ thể (Loại A so với FSSB) phụ thuộc vào thế hệ CNC của máy: Loại A phục vụ Dòng 0-C, 15, 16, 18, 20, 21 trong cấu hình Alpha tiêu chuẩn; FSSB phục vụ các điều khiển thế hệ Alpha i. Xác nhận loại giao diện trước khi tìm kiếm bộ khuếch đại hoặc động cơ, vì hai dòng này không thể thay thế cho nhau.

Q3: A06B-0153-B075 có yêu cầu homing sau mỗi lần khởi động không?

Có. Bộ mã hóa tăng dần A64 không có bộ nhớ vị trí tuyệt đối được lưu trữ — mỗi lần bật nguồn bắt đầu với vị trí trục không xác định. CNC phải thực hiện quay về điểm tham chiếu trên trục này, di chuyển đến công tắc tham chiếu ở tốc độ giảm, trước khi trục chấp nhận các lệnh vị trí được lập trình.

Nếu nguồn điện bị ngắt giữa chừng, việc quay về điểm tham chiếu phải bắt đầu lại từ đầu khi nguồn điện được khôi phục.

Đối với các máy mà thời gian quay về điểm tham chiếu có ý nghĩa hoạt động, các biến thể bộ mã hóa tuyệt đối A64K hoặc A1000 trong cùng khung động cơ cung cấp khả năng lưu giữ vị trí tuyệt đối, loại bỏ yêu cầu này.

Q4: Những kiểm tra quan trọng nhất khi đánh giá A06B-0153-B075 đã qua sử dụng là gì?

Xoay trục bằng tay để kiểm tra chuyển động ổ trục mượt mà — với mô-men xoắn cực đại 30 Nm và khối lượng rôto tương ứng, tình trạng ổ trục là yếu tố quyết định tuổi thọ chính. Kiểm tra bề mặt trục xem có bị mài mòn do lắp đặt khớp nối trước đó không.

Kiểm tra đầu nối bộ mã hóa A64 ở phía sau động cơ xem có bị hỏng chân pin không và xác minh bộ giảm căng cáp còn nguyên vẹn.

Đo điện trở cuộn dây trên cả ba pha để cân bằng và kiểm tra điện trở cách điện với đất bằng máy đo — ở mức định mức 17A và 4.8 kW, tình trạng cách điện cuộn dây ảnh hưởng trực tiếp đến tuổi thọ.

Chạy thử trên bộ khuếch đại Alpha tương thích đến 3.000 RPM với giám sát dòng điện và phản hồi bộ mã hóa đã được xác minh là kiểm tra cuối cùng chính xác trước khi lắp đặt trên máy sản xuất.

Q5: A06B-0153-B075 có còn hàng mới không và có những lựa chọn thay thế nào nếu không?

Thế hệ Alpha ban đầu đã ngừng sản xuất bởi Fanuc, và các đơn vị mới chỉ có sẵn thông qua các kênh hàng tồn kho. Các đơn vị đã tân trang và trao đổi vẫn có sẵn từ các công ty sửa chữa động cơ CNC chuyên nghiệp, những người duy trì kho hàng của thế hệ này. Tương đương hiện tại của Fanuc cho nguồn cung mới là động cơ dòng Alpha i ở lớp mô-men xoắn và tốc độ tương đương.

Di chuyển từ động cơ Alpha ban đầu sang động cơ Alpha i yêu cầu CNC của máy phải hỗ trợ bộ khuếch đại Alpha i (giao diện FSSB hoặc các mô-đun Alpha i PSM/SVM tương thích) và cập nhật tham số cho loại động cơ mới — đây là một thay đổi hệ thống, không phải là một lần thay thế đơn giản.

Đối với các máy mà việc duy trì cấu hình ban đầu được ưu tiên, các đơn vị trao đổi đã tân trang với tuổi thọ dịch vụ đã được xác minh là con đường thực tế.
