Động cơ Servo AC Fanuc A06B-0153-B088
Gắn mặt bích, Trục thẳng có rãnh, Bảo vệ IP65
Mã sản phẩm: A06B-0153-B088
Dòng: Động cơ Servo AC Fanuc A06B
Tình trạng: Mới / Đã tân trang / Có sẵn để đổi
Tổng quan

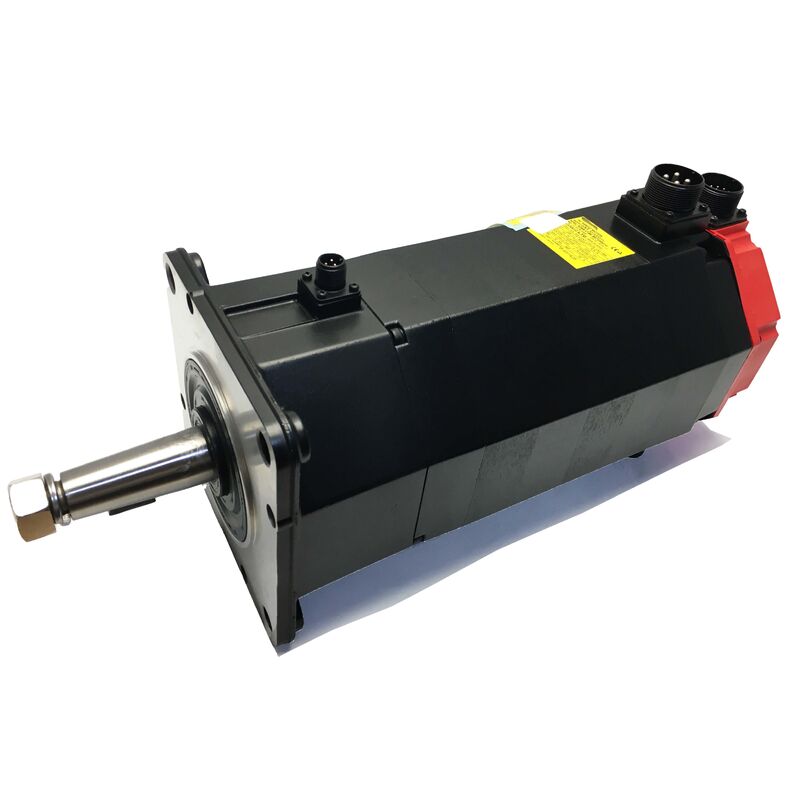

Fanuc A06B-0153-B088 là một động cơ servo AC nhỏ gọn, gắn mặt bích từ dòng sản phẩm A06B của Fanuc, có lịch sử hoạt động lâu dài và được ghi nhận rộng rãi trên các máy công cụ CNC, dây chuyền robot và thiết bị sản xuất tự động.
Với công suất liên tục 0,5 kW và mô-men xoắn cực đại 30 Nm, động cơ này mang lại hiệu suất vượt trội so với phân khúc công suất của nó. Mô-men xoắn cực đại cao làm cho nó lý tưởng cho các điều kiện tải tốc độ thấp đòi hỏi khắt khe, nơi lực giữ và mô-men xoắn phá vỡ là rất quan trọng.
Được đánh giá ở tốc độ 3.000 vòng/phút với trục thẳng có rãnh, vỏ bảo vệ IP65 và bộ mã hóa tăng dần cho phản hồi vòng kín, A06B-0153-B088 hoạt động xuất sắc trong các trục truyền động nhỏ gọn, bàn xoay định vị, cơ cấu kẹp và các ứng dụng yêu cầu động cơ servo có diện tích nhỏ gọn nhưng xử lý tải cơ học đáng kể.
Tương thích với điện áp nguồn bộ khuếch đại servo tiêu chuẩn (191-230 VAC) có trong tủ điều khiển Fanuc trên các máy công cụ trên toàn cầu.
Thông số kỹ thuật chính
| Thông số |
Giá trị |
| Công suất đầu ra |
0,5 kW (0,67 HP) |
| Mô-men xoắn cực đại |
30 Nm |
| Dòng đầu ra liên tục |
Khoảng 11 A |
| Điện áp đầu vào |
191 - 230 VAC |
| Tốc độ tối đa |
3.000 vòng/phút |
| Loại trục |
Trục thẳng có rãnh |
| Gắn kết |
Mặt bích |
| Loại bộ mã hóa |
Tăng dần |
| Bảo vệ xâm nhập |
IP65 |
| Trọng lượng xấp xỉ |
0,45 kg |
Được chế tạo cho tải, không chỉ tốc độ
Mặc dù công suất định mức 0,5 kW có thể gợi ý các ứng dụng tải nhẹ, nhưng mô-men xoắn cực đại 30 Nm cho thấy động cơ được thiết kế để có lực giữ đáng kể và đầu ra lực tốc độ thấp. Điều này làm cho nó đặc biệt phù hợp cho các tác vụ định vị và định vị hơn là các trục truyền động liên tục tốc độ cao.
Các ứng dụng yêu cầu khóa vị trí chống lại tải bên ngoài, chống lại sự quay ngược hoặc tăng tốc các cơ cấu có trọng lượng vừa phải từ trạng thái nghỉ sẽ hưởng lợi trực tiếp từ đặc tính mô-men xoắn này.
Sự kết hợp giữa mô-men xoắn cực đại cao, giới hạn tốc độ vừa phải và mặt bích nhỏ gọn làm cho động cơ này trở nên lý tưởng cho các động cơ servo phụ và phụ trợ, bao gồm bàn xoay trục thứ tư, cơ cấu thay dao, xi lanh kẹp có phản hồi servo và các chức năng định vị cùng với các trục chính của máy.
Trục, Gắn kết & Tích hợp
Trục thẳng có rãnh cung cấp kết nối cơ khí dương, ngăn ngừa trượt dưới tải trọng sốc hoặc đảo chiều liên tục - điều cần thiết cho các ứng dụng định vị và định vị. Thiết kế này đơn giản hóa việc lắp đặt puli và khớp nối, đặc biệt là cho việc lắp ráp và tháo rời tại hiện trường mà không cần dụng cụ chuyên dụng.
Gắn mặt bích cung cấp giao diện gắn mặt cứng, bắt trực tiếp vào cấu trúc máy hoặc tấm hộp số. Phương pháp tiêu chuẩn này đảm bảo căn chỉnh chính xác với các bộ phận được dẫn động, giảm thời gian lắp đặt và duy trì sự ăn khớp cơ khí nhất quán trong các chu kỳ tháo và lắp lại lặp đi lặp lại.
Bộ mã hóa & Phản hồi
Bộ mã hóa tăng dần cung cấp phản hồi vị trí trục và tốc độ liên tục cho bộ khuếch đại servo, cho phép điều khiển tốc độ và vị trí vòng kín. Bộ mã hóa tăng dần tham chiếu vị trí từ xung đánh dấu hoặc xung gốc khi khởi động, đây là thực hành tiêu chuẩn cho các hệ thống servo trục máy.
Khi thay thế A06B-0153-B088, hãy xác minh rằng loại bộ mã hóa và số xung của động cơ thay thế khớp với động cơ gốc. Thay đổi độ phân giải bộ mã hóa mà không cập nhật các tham số của bộ khuếch đại servo có thể ảnh hưởng đến tỷ lệ chia vị trí trục và tạo ra cảnh báo lỗi bộ mã hóa.
Bảo vệ IP65 trong thực tế
Xếp hạng IP65 đảm bảo vỏ động cơ được bịt kín hoàn toàn chống bụi xâm nhập và được bảo vệ chống lại tia nước áp suất thấp từ mọi hướng. Điều này cung cấp sự bảo vệ đầy đủ cho môi trường máy công cụ và dây chuyền tự động điển hình, bao gồm sương làm mát, làm sạch bằng khí nén, bắn tóe ngẫu nhiên và ô nhiễm không khí nói chung.
Mặc dù thấp hơn động cơ chống ngâm IP67, IP65 cung cấp sự bảo vệ lâu dài đủ cho hầu hết các ứng dụng servo phụ. Đối với các cài đặt có tia làm mát trực tiếp hoặc nguy cơ ngâm nước, nên xem xét thêm lớp che chắn hoặc động cơ có xếp hạng cao hơn.
Khả năng tương thích & Bối cảnh ứng dụng
Phạm vi điện áp đầu vào 191-230 VAC phù hợp với điện áp bus DC của bộ khuếch đại servo Fanuc tiêu chuẩn, làm cho động cơ này tương thích với các hệ thống điều khiển servo Fanuc. Đối với các dự án thay thế và nâng cấp, hãy xác minh khả năng tương thích của bộ khuếch đại servo với dòng điện liên tục 11 A và đảm bảo các tham số loại động cơ chính xác trong bộ điều khiển trước khi vận hành.
Do kích thước nhỏ gọn và công suất khiêm tốn, A06B-0153-B088 thường được sử dụng trong các vai trò trục phụ quan trọng, nơi sự cố có thể ảnh hưởng đáng kể đến thời gian hoạt động của máy. Nên duy trì một bộ phận dự phòng đã được kiểm định cho các cơ sở sản xuất phụ thuộc vào loại động cơ này cho các ứng dụng quan trọng.
Câu hỏi thường gặp
Q1: Động cơ này được thiết kế để hoạt động với bộ điều khiển hoặc bộ khuếch đại nào?
A06B-0153-B088 được thiết kế để sử dụng với các mô-đun bộ khuếch đại servo Fanuc trong hệ sinh thái sản phẩm A06B. Bộ khuếch đại phải hỗ trợ dải điện áp đầu vào 191-230 VAC của động cơ và có khả năng cung cấp dòng điện đầu ra liên tục khoảng 11 A. Luôn xác minh tham số loại động cơ của bộ điều khiển servo được cấu hình chính xác trước khi cho trục hoạt động dưới tải.
Q2: Tại sao mô-men xoắn cực đại lại cao so với định mức công suất đầu ra?
Mô-men xoắn cực đại và công suất đầu ra liên tục là các phép đo khác nhau. Mô-men xoắn cực đại được đo ở tốc độ bằng không và phản ánh đầu ra lực tối đa khi đứng yên, trong khi công suất đầu ra liên tục tính đến tốc độ và giới hạn nhiệt của hoạt động bền vững. Tỷ lệ mô-men xoắn cực đại trên công suất cao cho thấy sự tối ưu hóa thiết kế cho lực giữ, khóa vị trí và hoạt động tốc độ thấp thay vì chạy liên tục tốc độ cao.
Q3: Trục có rãnh mang lại lợi ích gì so với trục thẳng trơn?
Trục có rãnh cung cấp kết nối cơ khí dương giữa động cơ và bộ phận được dẫn động, không thể trượt dưới sốc mô-men xoắn hoặc đảo chiều liên tục. Đối với các ứng dụng định vị và định vị với sự thay đổi hướng tải thường xuyên, điều này mang lại lợi thế đáng kể về độ tin cậy so với các khớp nối trục trơn chỉ dựa vào lực kẹp.
Q4: IP65 có đủ cho lắp đặt tiếp xúc với chất làm mát không?
IP65 cung cấp khả năng bảo vệ hoàn toàn chống bụi và chống tia nước áp suất thấp, bao phủ hầu hết các trường hợp tiếp xúc ngẫu nhiên với chất làm mát trong môi trường máy công cụ. Đối với các vị trí có tia phun chất làm mát áp suất cao trực tiếp hoặc nguy cơ ngâm nước thường xuyên, động cơ có xếp hạng IP67 trở lên sẽ phù hợp hơn. Đánh giá vị trí lắp đặt động cơ và lớp che chắn cục bộ trong quá trình lập kế hoạch lắp đặt.
Q5: Tôi nên kiểm tra những gì khi tìm mua A06B-0153-B088 đã qua sử dụng?
Đo điện trở cuộn dây ba pha giữa tất cả các pha để có các giá trị cân bằng. Kiểm tra điện trở cách điện từ cuộn dây đến đất. Xoay trục bằng tay để đánh giá tình trạng vòng bi và xác minh rãnh then không bị hư hại. Kiểm tra đầu nối bộ mã hóa và điểm thoát cáp xem có nguyên vẹn không. Đối với các bộ phận có lịch sử bảo trì không xác định, hãy thực hiện kiểm tra trên bàn, bao gồm xác minh tín hiệu bộ mã hóa và chạy không tải đến tốc độ định mức trước khi lắp đặt.
