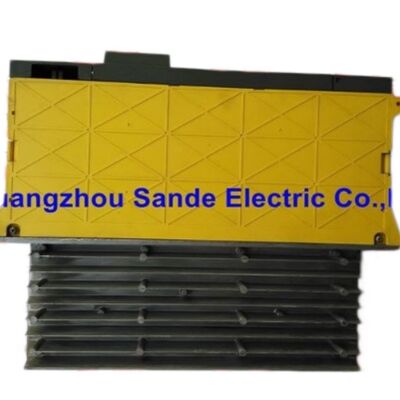

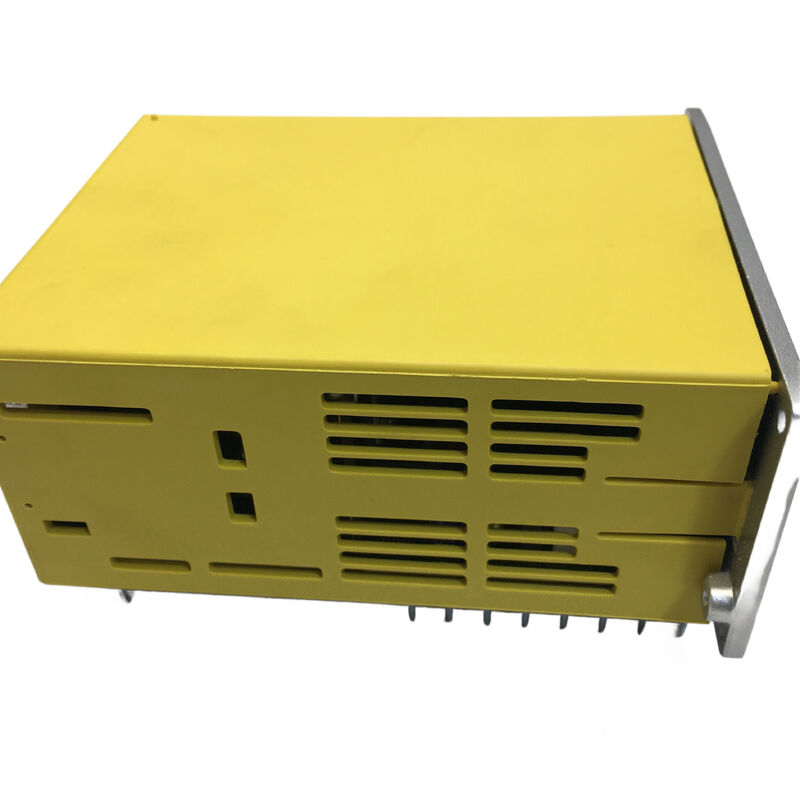

Bộ khuếch đại servo AC FANUC A06B-6090-H244 A06B6090H244 A06B-6090-H244

FANUC A06B-6090-H244 | Bộ khuếch đại servo hai trục Alpha C SVUC2-40/40 — 8.7A / 8.7A / 200–230V AC / Loại PWM A

Trục kép đối xứng cho các ứng dụng động cơ phù hợp

A06B-6090-H244 là SVUC2-40/40 — cả hai kênh đều có cùng lớp dòng điện, cùng khả năng, cùng đầu ra ổ đĩa. Nó được chế tạo cho các máy có hai trục chạy động cơ giống hệt nhau với tải phù hợp: trung tâm gia công hai cột, máy phay ngang hai bàn, máy tiện trục chính kép đồng bộ và các cấu hình tương tự nơi hồ sơ tải trên cả hai trục giống nhau.

Chỉ định 40/40 có nghĩa là không có trục nào là "chính" — cả hai kênh đều chia sẻ cùng một đầu ra liên tục định mức 8.7A.

Đây là bộ khuếch đại Alpha C dòng 6090: một đơn vị tự chứa tự chỉnh lưu dòng AC ba pha đầu vào, tạo liên kết DC bên trong và không phụ thuộc vào mô-đun nguồn PSM dùng chung bên ngoài. Dòng AC ba pha đầu vào và cáp nguồn động cơ là các kết nối chính ở phía máy, cùng với giao diện điều khiển đến CNC

Mã lỗi — Tham chiếu LED 7 đoạn

Dấu chấm (thập phân) rất quan trọng. Mã 8 và 9 không có dấu chấm (HCL, HCM) trước tiên chỉ ra việc kiểm tra dây điện hoặc cách điện của động cơ. Mã 8. và 9. có dấu chấm chỉ ra lỗi ở cấp IPM trong chính mô-đun transistor. Lỗi "b" với cả hai kênh đồng thời thường chỉ ra lỗi chung — sập liên kết DC, lỗi nối đất cáp chung — thay vì hai lỗi kênh độc lập.

Thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: A06B-6090-H244 được liệt kê là thay thế cho 6066-H244. Chúng có thể thay thế cho nhau trên bất kỳ máy nào có 6066 ban đầu không?

Chỉ với xác minh giao diện. Cả hai đều là đơn vị SVUC2-40/40 điều khiển cùng động cơ, nhưng 6066 sử dụng giao diện PWM Loại B và 6090 sử dụng Loại A. Trên các máy ban đầu được chế tạo với phần cứng 6066 và dây giao diện CNC Loại B, 6090 không thể cắm trực tiếp mà không xác minh hoặc điều chỉnh giao diện. Đối với các máy đã chạy 6090 H244, một đơn vị thay thế sẽ kết nối trực tiếp.

Q2: Cả hai trục dừng cùng lúc và đèn LED hiển thị lỗi "b". Chẩn đoán nên bắt đầu từ đâu?

Lỗi "b" là quá dòng đồng thời trên cả hai kênh L và M — trên một đơn vị liên kết DC dùng chung, điều này thường chỉ ra lỗi chung, không phải hai lỗi kênh độc lập. Trước tiên hãy kiểm tra điện áp liên kết DC. Nếu liên kết DC khỏe mạnh, hãy kiểm tra cả hai cáp nguồn động cơ xem có lỗi nối đất chung hoặc ngắn mạch trong dây tủ điện không. Nếu màn hình hiển thị "b." có dấu thập phân, đó là lỗi cấp IPM trên cả hai kênh — các mô-đun transistor có khả năng là điểm lỗi.

Q3: A06B-6090-H244 có yêu cầu nguồn PSM riêng biệt như SVM Alpha sau này không?

Không. Dòng 6090 SVUC tự chỉnh lưu dòng AC ba pha đầu vào và tạo liên kết DC bên trong — nó là một đơn vị tự chứa. Đây là kiến trúc giống như dòng 6093 Beta SVU. Không yêu cầu bus DC dùng chung bên ngoài. Phụ kiện bên ngoài tùy chọn duy nhất là một đơn vị xả tái sinh riêng biệt trên các máy có chu kỳ làm việc năng lượng tái sinh cao.

Q4: Máy của tôi có động cơ α12 phù hợp trên cả hai trục. H244 có đúng không, hay tôi nên xem xét H246?

H244 (SVUC2-40/40) là đúng cho động cơ α12 phù hợp. α12 nằm trong phạm vi dòng điện lớp 40 và H244 cung cấp 8.7A bằng nhau trên cả hai kênh. H246 (SVUC2-40/80) dành cho các cặp động cơ không đối xứng — lớp 40 trên L, động cơ lớn hơn trên M. H266 (SVUC2-80/80) dành cho hai động cơ lớn hơn. Nếu cả hai trục sử dụng động cơ α12 giống hệt nhau, H244 là đơn vị phù hợp.

Q5: Dòng 6090 đã ngừng sản xuất. Các lựa chọn dài hạn thực tế là gì?

Ba phương án: dự trữ một đơn vị phụ tùng ngay bây giờ khi hàng tồn kho mới và các mẫu đã qua sử dụng được kiểm tra vẫn còn trên thị trường; lên kế hoạch nâng cấp hệ thống servo cùng với việc tân trang CNC; hoặc sử dụng các dịch vụ sửa chữa chuyên dụng để phục hồi các đơn vị 6090 bằng cách thay thế các tụ điện và mô-đun IGBT bị lỗi — các thành phần lỗi theo tuổi tác đã biết. Liên hệ với nhà cung cấp để biết vị trí tồn kho hiện tại — tính sẵn có thay đổi nhanh chóng đối với các đơn vị đã ngừng sản xuất ở độ tuổi này.
