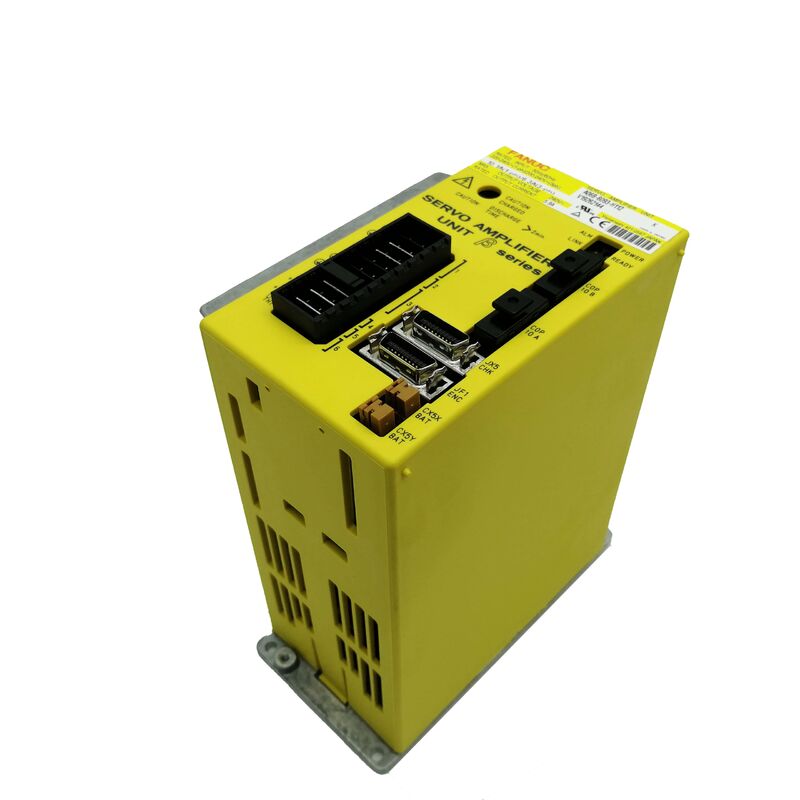

FANUC A06B-6093-H112 — Beta SVU-20 FSSB, Bộ điều khiển độc lập tầm trung với bộ nhớ tham số trên bo mạch

Chọn sai lớp dòng điện là lỗi nguồn cung ứng có thể tránh được nhất trong dòng 6093. SVU-20 và SVU-40 có hình dạng vật lý tương tự, lắp đặt ở cùng vị trí và chạy trên cùng giao diện cáp quang FSSB — nhưng động cơ chúng điều khiển thì khác nhau, và khoảng dự phòng dòng điện không thể thay thế cho nhau. A06B-6093-H112 là bộ SVU-20: đầu ra định mức 5.9A, điểm giữa trong dải FSSB 6093 và là lựa chọn phù hợp cho lớp động cơ beta mà nó được ghép nối.

Có một điều thứ hai về bộ này ảnh hưởng đến mọi công việc thay thế, và điều đó dễ bị bỏ sót: các tham số trong dòng beta 6093 được lưu trữ trong chính bộ điều khiển, không phải trong CNC. Khi bộ này bị lỗi và cần thay thế, các tham số servo sẽ ra đi cùng với bộ cũ trừ khi chúng đã được lưu trước đó. Hiểu điều này trước khi bạn đặt hàng quan trọng như xác nhận mã bộ phận.

Sande Electric có sẵn A06B-6093-H112 ở tình trạng mới và đã qua kiểm tra, với khả năng giao hàng toàn cầu trong vòng 0–3 ngày làm việc.

SVU-20 trong Thang dòng điện FSSB 6093

Phân nhóm phụ FSSB H11x của dòng 6093 bao gồm bốn cấp đầu ra, mỗi cấp được ghép nối với một lớp động cơ servo beta (và alpha nhỏ) khác nhau:

H111 — SVU-4 — nhỏ nhất, dành cho động cơ beta nhẹ nhất trong các ứng dụng tải tối thiểu
H112 — SVU-20 — tầm trung thấp, định mức 5.9A, dành cho động cơ beta lớp 20
H113 — SVU-40 — tầm trung cao, định mức 12.5A, dành cho động cơ beta lớp 40
H114 — SVU-80 — dòng điện cao nhất, định mức 15A, dành cho động cơ beta nặng nhất

SVU-20 H112 được ghép nối đặc biệt với các động cơ FANUC beta tầm trung thấp: b2/3000, b3/3000 và các động cơ tương tự xuất hiện trên các trục phụ tải nhẹ hơn. Đây thường là các bộ chia quay nhỏ hơn, cơ cấu ATC nhẹ hơn hoặc các trục định vị thứ cấp trên máy công cụ nhỏ gọn — các trục mà yêu cầu về mô-men xoắn và quán tính không đủ để nâng cấp lên lớp 40.

Sử dụng H113 (SVU-40) ở vị trí dành cho H112 sẽ không làm hỏng bất cứ thứ gì trong hầu hết các trường hợp, nhưng đó là sự chỉ định quá mức. Sử dụng H111 (SVU-4) sẽ là chỉ định dưới mức và sẽ tạo ra cảnh báo quá dòng. H112 là bộ phù hợp cho các máy mà vị trí trục điều khiển được thiết kế dựa trên dung lượng dòng điện SVU-20.

Ý nghĩa thực sự của "Tham số được lưu trữ trong bộ điều khiển"

Hầu hết kinh nghiệm hệ thống servo FANUC liên quan đến dòng SVM alpha, nơi các tham số servo nằm trong bộ nhớ tham số của CNC. Thay thế một mô-đun SVM bị lỗi và các tham số vẫn còn trong CNC — mô-đun mới sẽ nhận chúng khi khởi tạo lần đầu.

Dòng SVU beta 6093 hoạt động khác. Trong các bộ này, các tham số trục servo được giữ trong chính bộ điều khiển. Khi bạn tháo bộ điều khiển cũ, bộ tham số sẽ ra đi cùng với nó. Lắp đặt H112 mới mà không khôi phục tham số trước có nghĩa là trục sẽ không hoạt động đúng cho đến khi bộ tham số được ghi lại vào bộ mới.

Quy trình sao lưu và khôi phục phụ thuộc vào dòng CNC. Đối với các bộ điều khiển thuộc các dòng 16i, 18i, 21i, 20i và PowerMate-iD/iH, các tham số được lưu và khôi phục thông qua chức năng Power Mate CNC Manager (PMM) trong menu của CNC. Các tham số PMM chính điều khiển quy trình này bao gồm tham số 960.0 (SLV — số lượng thiết bị slave được hiển thị), 960.1 và 960.2 (MD1/MD2 — đích đến cho đầu vào/đầu ra tham số) và 960.3 (PMN — trạng thái bật/tắt PMM). Trước khi tháo H112 ban đầu, bản sao lưu tham số nên được ghi vào bộ nhớ lưu trữ chương trình bộ phận của CNC hoặc vào thẻ nhớ, tùy thuộc vào cài đặt MD1/MD2.

Điều này không chỉ riêng với H112 — nó áp dụng cho tất cả các bộ SVU beta 6093. Nhưng điều này đáng để nêu rõ ràng vì đây là bước thường bị bỏ qua nhất bởi các kỹ sư quen với việc thay thế các mô-đun SVM alpha và cho rằng các quy tắc tương tự được áp dụng.

H112 so với H102: Phân tách giao diện SVU-20

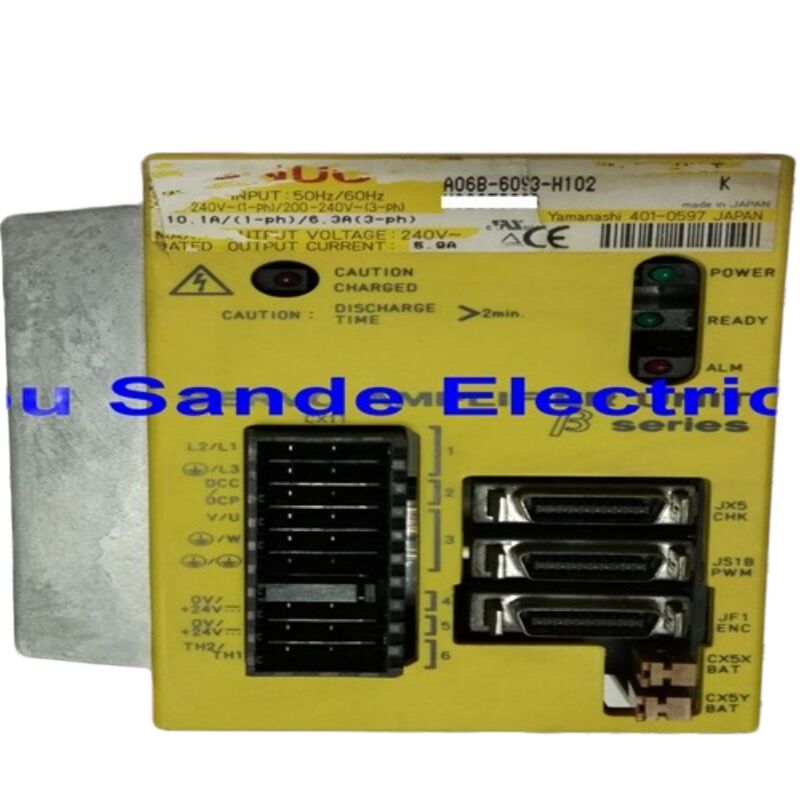

Lớp dòng điện SVU-20 xuất hiện hai lần trong dòng 6093, được phân chia theo loại giao diện. H112 sử dụng FSSB — cùng một bus servo cáp quang được sử dụng trong dòng alpha của FANUC. H102 sử dụng Loại B — một giao thức giao diện khác, đôi khi còn được gọi là giao diện PWM trong một số tài liệu của FANUC.

Cả hai đều là bộ SVU-20 độc lập một trục với định mức dòng điện giống hệt nhau và kiến trúc nguồn tích hợp tương tự. Kích thước vật lý tương tự. Nhưng cáp giao tiếp khác nhau, cách bố trí đầu nối khác nhau và cấu hình CNC phải khớp với loại giao diện của bộ được lắp đặt.

Nếu cáp servo của máy đến vị trí trục đó là cáp quang (loại TOCP200), bộ thay thế phải là H112. Nếu đó là cáp giao diện điện cho Loại B, bộ đó là H102. Lắp đặt sai loại giao diện sẽ gây ra lỗi giao tiếp ngay lập tức khi bật nguồn và trục sẽ không hoạt động. Xác nhận loại cáp tại điểm kết nối bộ điều khiển trước khi đặt hàng.

Thông số kỹ thuật

Hàng mới so với hàng đã qua sử dụng: Cách suy nghĩ về bộ này

Bộ điều khiển SVU-20 điều khiển các trục phụ tải nhẹ hơn — các trục quay không liên tục mà theo chu kỳ. Bộ chia quay di chuyển một lần mỗi chu kỳ bộ phận, hoặc ATC hoạt động trong vài giây mỗi lần thay đổi dao, tích lũy ít giờ hoạt động hơn nhiều so với trục gia công chính chạy toàn chu kỳ cả ngày. Kiểu sử dụng này có nghĩa là các bộ đã qua sử dụng có nguồn gốc từ các máy đã ngừng hoạt động thường ở trong tình trạng tốt, với độ mòn hạn chế trên các bộ phận nguồn.

Các bộ H112 mới tồn kho là sản phẩm FANUC chính hãng chưa sử dụng và được bảo hành 12 tháng tại kho — lựa chọn phù hợp khi ưu tiên biên độ tin cậy tối đa hoặc khoảng thời gian bảo trì dài sắp tới.

Các bộ đã qua sử dụng đã kiểm tra được bảo hành 3 tháng và đại diện cho một lựa chọn thực tế cho các sửa chữa nhạy cảm về chi phí, hàng tồn kho dự phòng hoặc các tình huống mà tuổi thọ dự kiến của máy không đủ để biện minh cho mức phí cao hơn của hàng mới.

Liên hệ với chúng tôi để xác nhận tình trạng sẵn có hiện tại ở cả hai tình trạng trước khi đặt hàng.

Đặt hàng, Thanh toán & Vận chuyển

Giao hàng toàn cầu qua DHL và FedEx trong vòng 0–3 ngày làm việc kể từ khi thanh toán được xác nhận. Có thể kết hợp vận chuyển nhiều mặt hàng.

Thanh toán:

• Chuyển khoản ngân hàng (T/T) — tất cả giá trị đơn hàng
• PayPal — đơn hàng lên đến 500 đô la
• Western Union — tất cả giá trị đơn hàng

Thuế nhập khẩu và thuế địa phương là trách nhiệm của người mua tại điểm đến.

Bảo hành & Trả hàng

Chấp nhận trả hàng đối với các bộ bị hư hỏng khi đến nơi, không đầy đủ, không đúng mô tả hoặc được xác nhận là không hoạt động trong vòng 4 ngày kể từ khi nhận hàng. Bộ phải được trả lại trong tình trạng ban đầu với nhãn bảo hành còn nguyên vẹn; chi phí vận chuyển trả hàng do người mua chịu. Bảo hành không bao gồm hư hỏng do lắp đặt sai, ghép nối động cơ sai hoặc hư hỏng vật lý sau khi giao hàng.

Câu hỏi thường gặp

Q1: H112 và H102 đều được xếp hạng SVU-20 — tôi có thể sử dụng một cái để thay thế cái kia không? Không. Mặc dù có cùng lớp dòng điện SVU-20 và dòng điện đầu ra định mức giống hệt nhau là 5.9A, H112 và H102 sử dụng các giao diện giao tiếp khác nhau về cơ bản. H112 kết nối với CNC qua cáp quang FSSB; H102 sử dụng giao diện Loại B (kết nối nối tiếp điện). Các giao diện này sử dụng các đầu nối khác nhau, các loại cáp khác nhau và các tham số cấu hình CNC khác nhau. Lắp đặt H102 vào vị trí được đấu dây cho FSSB, hoặc ngược lại, sẽ gây ra lỗi giao tiếp ngay lập tức — CNC sẽ không nhận dạng bộ điều khiển. Trước khi đặt hàng, hãy xác định loại cáp tại vị trí lắp bộ điều khiển: cáp quang nghĩa là H112; cáp Loại B điện nghĩa là H102. Nhãn trên bộ bị lỗi ban đầu, nếu vẫn còn nhìn thấy, cũng sẽ ghi rõ loại giao diện.

Q2: Tôi nghe nói các bộ điều khiển beta SVU lưu trữ tham số bên trong. Điều đó có ý nghĩa gì đối với công việc thay thế? Điều đó có nghĩa là các tham số trục servo — dữ liệu điều chỉnh cho biết bộ điều khiển hoạt động với động cơ cụ thể của nó như thế nào — được lưu trữ trong bộ nhớ không bay hơi bên trong chính bộ H112, không phải trong bộ điều khiển CNC. Khi bộ điều khiển ban đầu được tháo ra, các tham số đó sẽ ra đi cùng với nó trừ khi chúng đã được sao lưu trước đó. Để lưu các tham số, CNC phải được kết nối với bộ điều khiển khi nó vẫn đang hoạt động (hoặc ít nhất là được cấp nguồn), và quá trình sao lưu được thực hiện thông qua chức năng Power Mate CNC Manager trong menu CNC. Bản sao lưu có thể được lưu vào bộ nhớ lưu trữ chương trình bộ phận của CNC hoặc thẻ nhớ tùy thuộc vào cài đặt đích đến của tham số. Sau khi H112 mới được lắp đặt và cấp nguồn, các tham số đã lưu sẽ được ghi lại vào bộ mới thông qua cùng một giao diện PMM. Bỏ qua bước sao lưu này có nghĩa là trục sẽ không khởi tạo đúng hoặc sẽ chạy với cài đặt không chính xác sau khi thay thế, yêu cầu phải thiết lập lại tham số thủ công từ tài liệu của máy.

Q3: Sau khi lắp đặt H112 thay thế, trục định vị về điểm gốc chính xác nhưng chạy với độ rung đáng kể hơn trước. Nguyên nhân có thể là gì? Trong phần lớn các trường hợp, điều này cho thấy các tham số servo đã không được chuyển thành công sang bộ mới, hoặc đã được khôi phục từ bản sao lưu lỗi thời. H112 được hiệu chỉnh tại nhà máy với các tham số mặc định có thể không khớp với động cơ cụ thể, quán tính tải và đặc tính cơ học của trục máy. Độ lợi vòng lặp servo — đặc biệt là độ lợi vòng lặp vận tốc và độ lợi vòng lặp vị trí — phải khớp với các giá trị đã điều chỉnh ban đầu để trục chạy mượt mà. Kiểm tra các tham số đang hoạt động hiện tại so với bản sao lưu đã lưu: sự khác biệt về độ lợi tỷ lệ vòng lặp vận tốc (tham số 2021), độ lợi tích phân (2022) và độ lợi vòng lặp vị trí (2084 trong các hệ thống 16i/18i điển hình) là những nguồn gây rung sau khi thay thế phổ biến nhất. Nếu không có bản sao lưu tham số, danh sách tham số trong tài liệu máy là tài liệu tham khảo, hoặc kỹ sư dịch vụ FANUC được đào tạo có thể điều chỉnh lại trục từ đầu.

Q4: Máy của tôi sử dụng CNC 16i. Sau khi khôi phục tham số, màn hình PMM hiển thị trục nhưng báo lỗi "mismatch tham số slave" (tham số slave không khớp). Bộ điều khiển có bị lỗi không? Không nhất thiết. Cảnh báo này thường có nghĩa là một số tham số trong bộ điều khiển mới lắp đặt không khớp với những gì CNC mong đợi dựa trên hồ sơ lưu trữ của nó về trạng thái bộ điều khiển cuối cùng đã biết. Điều này có thể xảy ra khi: bản sao lưu được thực hiện tại một thời điểm khác với thời điểm bộ điều khiển được điều chỉnh lần cuối; bộ điều khiển thay thế có phiên bản firmware hơi khác đã thay đổi một số phạm vi tham số; hoặc quy trình khôi phục chỉ hoàn thành một phần. Bước đầu tiên là xác minh rằng toàn bộ bộ tham số đã được ghi vào bộ mới — quay lại quy trình khôi phục PMM và xác nhận từng nhóm tham số đã được chấp nhận mà không có thông báo lỗi. Nếu sự không khớp vẫn tồn tại đối với các tham số cụ thể, hãy so sánh các giá trị hiển thị trong cảnh báo với tài liệu cấu hình ban đầu của máy và sửa chúng thủ công. Loại khác biệt này được giải quyết thông qua việc sửa lỗi tham số và không chỉ ra lỗi phần cứng trong bộ mới.

Q5: Có thể sử dụng bộ FSSB có định mức cao hơn — ví dụ, H113 (SVU-40) — làm dự phòng tạm thời cho vị trí H112 nếu không có H112 phù hợp ngay lập tức không? Về mặt điện, H113 có thể điều khiển động cơ beta lớp 20 mà không làm hỏng nó — bộ điều khiển có khoảng dự phòng dòng điện lớn hơn động cơ sẽ yêu cầu, và động cơ sẽ không rút quá giới hạn thiết kế của nó bất kể bộ điều khiển có khả năng cung cấp bao nhiêu. Tuy nhiên, hệ thống nhận dạng bộ khuếch đại servo của CNC đọc dữ liệu ID của bộ điều khiển qua FSSB trong quá trình khởi tạo, và nếu thông số kỹ thuật dòng điện tối đa của bộ điều khiển không khớp với cấu hình mà trục CNC đã được thiết lập, cảnh báo 466 (lỗi kết hợp động cơ/bộ khuếch đại) có thể được kích hoạt, ngăn trục hoạt động. Việc này có xảy ra hay không phụ thuộc vào mức độ nghiêm ngặt mà phiên bản CNC cụ thể thực thi kiểm tra kết hợp động cơ-bộ khuếch đại. Trên thực tế, việc thay thế tạm thời đôi khi hoạt động cho các bài kiểm tra định vị cơ bản, nhưng đó không phải là sự thay thế tương thích được chứng nhận và không nên coi là giải pháp vĩnh viễn. Xác nhận với các tham số CNC của bạn trước khi thử; nếu cảnh báo 466 xuất hiện, trục sẽ không hoạt động cho đến khi H112 được xếp hạng phù hợp được lắp đặt.
