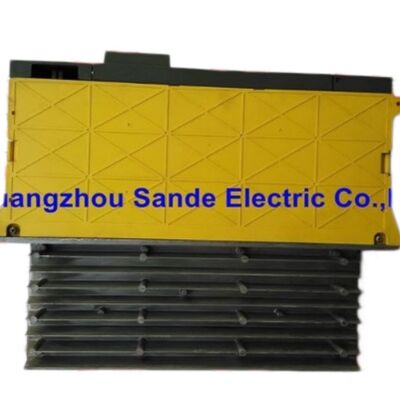

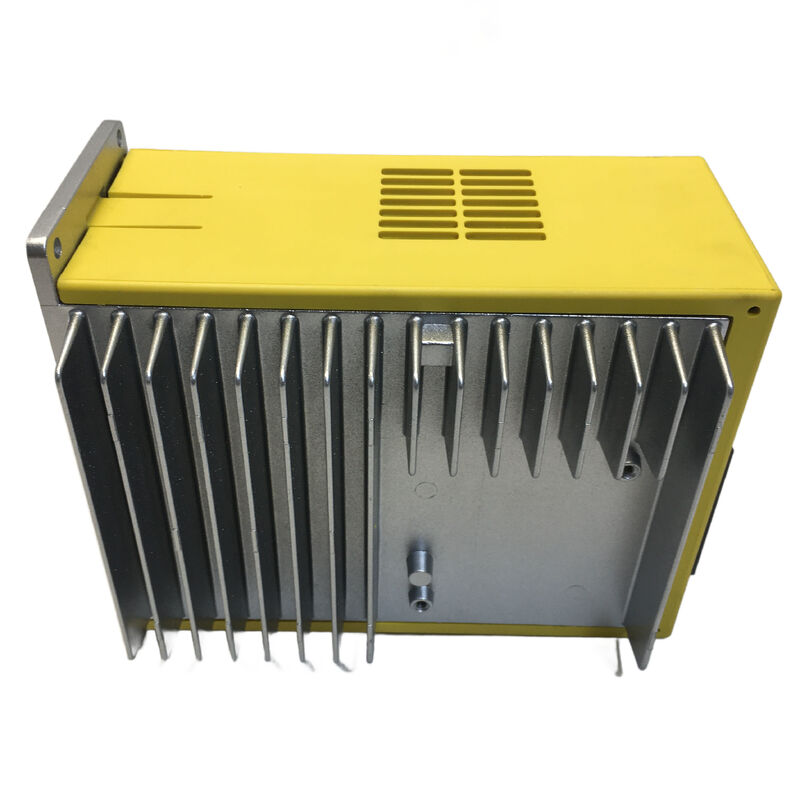

FANUC A06B-6093-H113 — Beta SVU-40, Giao diện FSSB, Biến tần Servo Trục đơn

Có hai câu hỏi mà kỹ sư bảo trì đặt ra khi một bộ servo beta bị lỗi: "Giao diện là gì?" và "Dòng định mức là bao nhiêu?" Sai một trong hai câu trả lời này thì bộ thay thế sẽ không hoạt động, cho dù có vận chuyển nhanh đến đâu. Đối với A06B-6093-H113, câu trả lời là FSSB và loại 40 (đầu ra định mức 12.5A) — và cả hai chi tiết này đều có những hệ quả thực tế đối với bản chất của bộ này, cách nó giao tiếp và động cơ nào nó có thể điều khiển.

Sande Electric có sẵn A06B-6093-H113 ở tình trạng mới và đã qua sử dụng được kiểm tra, với khả năng vận chuyển toàn cầu trong vòng 0–3 ngày làm việc.

Điều gì làm cho bộ này khác biệt: FSSB trong một SVU độc lập

Để hiểu vị trí của A06B-6093-H113 trong hệ sinh thái FANUC, chúng ta cần xem xét hai khía cạnh biến đổi của biến tần servo beta: kiến trúc nguồn và giao diện truyền thông.

Về phía nguồn, các bộ servo beta FANUC (SVU) là độc lập — mỗi bộ có bộ nguồn riêng, chuyển đổi AC đầu vào thành DC cần thiết cho đầu ra của biến tần. Đây là sự khác biệt cấu trúc xác định giữa SVU beta và mô-đun SVM alpha. Các mô-đun SVM alpha lấy nguồn DC từ một mô-đun nguồn dùng chung được gắn trên cùng một bus biến tần; nếu nguồn đó bị lỗi, tất cả các mô-đun trên bus sẽ cùng ngừng hoạt động. SVU mang bộ nguồn riêng, vì vậy nó có thể được lắp đặt độc lập, ở bất kỳ đâu trên máy có nguồn AC.

Về phía truyền thông, FANUC cung cấp hai tùy chọn giao diện khác nhau trong dòng SVU 6093. Các phân họ H15x và H17x sử dụng I/O Link, kết nối với CNC thông qua PMM và cáp nối tiếp điện. Phân họ H11x — bao gồm cả H113 này — sử dụng FSSB: Giao diện Servo nối tiếp cáp quang, cùng một giao diện quang tốc độ cao được sử dụng trong các mô-đun servo dòng alpha của FANUC. Kết nối vật lý là qua cáp quang TOCP200, không phải cáp dữ liệu điện.

Do đó, A06B-6093-H113 là sự giao thoa của hai đặc tính không phải lúc nào cũng xuất hiện cùng nhau: sự tự do vị trí của một SVU độc lập và độ chính xác quang tốc độ cao của giao tiếp servo FSSB. Đối với các nhà sản xuất máy công cụ chạy hệ thống CNC dựa trên FSSB mà cũng cần định vị một trục cách xa bộ biến tần chính, SVU-40 này là giải pháp.

SVU-40 trong Dải Dòng FSSB 6093

Trong phân họ FSSB H11x của dòng 6093, FANUC đã sản xuất bốn mức dòng định mức:

• H111 — SVU-4 (nhỏ nhất, cho động cơ beta nhẹ nhất)
• H112 — SVU-12 (tầm trung thấp)
• H113 — SVU-40 (tầm trung cao, đầu ra định mức 12.5A)
• H114 — SVU-80 (dòng cao nhất, đầu ra định mức 15A)

SVU-40 H113 nằm ở vị trí trung bình cao, được thiết kế cho các động cơ beta loại 40: b4/3000, b8/2000 và các động cơ tương tự xuất hiện trên các trục phụ nặng hơn — bàn xoay lớn hơn, cơ cấu thay dao tự động nặng hơn và các trục định vị phụ trên các máy công cụ lớn hơn. Nó cũng được liệt kê là tương thích với các động cơ alpha loại 40 (α4/4000i, α8/3000i) trong các cấu hình động cơ hỗn hợp, điều này mở rộng phạm vi máy móc mà nó được sử dụng.

Hậu tố H113 trong cách đánh số của FANUC tuân theo quy ước: chữ số đầu tiên sau H cho biết thế hệ giao diện, và các chữ số tiếp theo cho biết lớp dòng điện. H113 có nghĩa là bộ thứ 3 trong gia đình SVU FSSB H11x — tương ứng với bậc đầu ra SVU-40.

Thông số kỹ thuật

H113 so với H173: Sự phân chia FSSB và I/O Link trong dòng 6093

Một lỗi đặt hàng phổ biến trong dòng 6093 là nhầm lẫn các biến thể FSSB (H11x) với các biến thể I/O Link (H17x). Cả hai đều là bộ loại SVU-40 với bộ nguồn tích hợp. Cả hai đều có kích thước vật lý tương tự. Sự khác biệt là bo mạch giao tiếp và đầu nối.

H113 kết nối với CNC qua cáp quang FSSB. H173 kết nối qua I/O Link (nối tiếp điện, qua PMM). Chúng không thể thay thế cho nhau. CNC phải được cấu hình cho một loại giao diện và hệ thống dây điện của máy phải định tuyến cáp tương ứng đến vị trí lắp đặt biến tần. Nếu máy của bạn có cáp quang FSSB được định tuyến đến vị trí lắp đặt biến tần, bộ thay thế phải là H113 (hoặc bộ FSSB tương thích). Việc lắp đặt bộ I/O Link vào vị trí đó sẽ gây ra lỗi giao tiếp ngay lập tức khi bật nguồn, bất kể tất cả các thông số khác đều chính xác.

Trước khi đặt hàng, hãy kiểm tra nhãn biến tần trên bộ hiện có hoặc đã tháo ra, hoặc kiểm tra đầu nối xem có kết nối cáp quang không — điều này xác nhận FSSB và xác nhận rằng H113 là thông số kỹ thuật chính xác.

Hàng mới và đã qua sử dụng: Hướng dẫn thực tế

Các bộ A06B-6093-H113 mới tồn kho là sản phẩm chính hãng của FANUC, chưa qua sử dụng, được bảo quản đúng cách. Chúng được bảo hành 12 tháng từ kho của chúng tôi. Đối với các máy trong môi trường sản xuất cao, nơi biên độ tin cậy quan trọng, hàng mới sẽ giảm thiểu rủi ro.

Các bộ đã qua sử dụng được kiểm tra được lấy từ các máy đã ngừng hoạt động hoặc nâng cấp và được kiểm tra chức năng trước khi bán. SVU-40 là bộ đơn trục điều khiển một trục phụ thường có tải nhẹ hơn — bàn xoay lớn hoặc cơ cấu thay dao tự động có xu hướng hoạt động ngắt quãng thay vì liên tục, điều này có nghĩa là các thành phần nguồn của biến tần thường ở tình trạng tốt ngay cả trên các bộ từ máy cũ hơn. Hàng đã qua sử dụng được bảo hành 3 tháng và là một lựa chọn thực tế cho các sửa chữa nhạy cảm về chi phí hoặc hàng tồn kho dự phòng.

Liên hệ với chúng tôi trước khi đặt hàng để xác nhận tình trạng sẵn có hiện tại cho cả hai tình trạng.

Đặt hàng, Thanh toán & Vận chuyển

DHL và FedEx vận chuyển toàn cầu trong vòng 0–3 ngày làm việc kể từ khi thanh toán được xác nhận. Có thể kết hợp vận chuyển cho nhiều mặt hàng.

Tùy chọn thanh toán:

• Chuyển khoản ngân hàng (T/T) — tất cả giá trị đơn hàng
• PayPal — đơn hàng lên đến $500
• Western Union — tất cả giá trị đơn hàng

Người mua chịu trách nhiệm về thuế nhập khẩu và các loại thuế áp dụng tại quốc gia đến.

Bảo hành & Trả hàng

Chấp nhận trả hàng khi bộ nhận được bị hư hỏng, thiếu sót, không đúng như mô tả, hoặc bị lỗi trong vòng 4 ngày kể từ khi nhận hàng. Bộ phải được trả lại trong tình trạng ban đầu với nhãn bảo hành còn nguyên vẹn, và chi phí vận chuyển trả hàng thuộc trách nhiệm của người mua. Bảo hành không bao gồm hư hỏng do lắp đặt sai, kết nối động cơ hoặc cáp sai, hoặc hư hỏng vật lý xảy ra sau khi giao hàng.

Câu hỏi thường gặp

Q1: Làm thế nào để tôi xác nhận A06B-6093-H113 là bộ phù hợp cho máy của tôi, chứ không phải là biến thể I/O Link như H173?

 Hãy nhìn vào kết nối vật lý của biến tần hiện có với cáp giao diện CNC. Kết nối FSSB sử dụng cáp quang — một sợi cáp nhựa hoặc thủy tinh mỏng kết thúc bằng đầu nối kiểu TOCP200. I/O Link sử dụng cáp điện thông thường, thường có đầu nối nhỏ hơn. Nếu bạn có thể thấy cáp quang đi vào cổng JD1A hoặc cổng quang tương đương của biến tần, thì biến tần đó là FSSB và H113 là họ phù hợp. Ngoài ra, hãy kiểm tra trực tiếp nhãn trên bộ hiện có — nó sẽ ghi SVU-40 FSSB hoặc văn bản tương đương, và mã sản phẩm H113 sẽ hiển thị. Nếu bộ gốc đã được tháo ra và không có tài liệu nào có sẵn, hãy kiểm tra sơ đồ điện của máy cho trục servo đang được đề cập, sơ đồ này sẽ xác định loại giao diện trong sơ đồ đấu dây.

Q2: H113 được liệt kê là SVU-40, nhưng dòng đầu ra định mức chỉ là 12.5A — tại sao nó lại được gọi là "40"?

Số "40" trong SVU-40 đề cập đến phân loại dòng điện động cơ nội bộ của FANUC, không phải là số Ampe tuyệt đối trong mọi trường hợp. Trong dòng 6093, SVU-40 được định mức để điều khiển các động cơ trong danh mục loại 40 của FANUC, bao gồm các động cơ như b8/2000 và các động cơ tương đương loại 40A của Alpha. Con số 12.5A là dòng điện đầu ra RMS liên tục trong điều kiện hoạt động bình thường. Dòng điện đỉnh trong quá trình tăng tốc có thể cao hơn đáng kể so với định mức liên tục, đây là con số liên quan đến việc khớp động cơ. Phân loại "40" bao gồm khả năng dòng điện đỉnh này cho các động cơ trong lớp đó. Bước lên SVU-80 (H114, 15A liên tục) xử lý các động cơ loại 80 nặng hơn. Việc khớp biến tần với động cơ theo phân loại lớp, thay vì chỉ theo dòng điện liên tục, là cách tiếp cận đúng đắn.

Q3: Sau khi lắp đặt bộ H113 thay thế, CNC hiển thị cảnh báo liên quan đến FSSB là 5134 hoặc 460 khi khởi động. Nguyên nhân có thể là gì?

Các cảnh báo này cho biết giao tiếp FSSB giữa CNC và bộ khuếch đại chưa được thiết lập chính xác. Các nguyên nhân phổ biến nhất theo thứ tự tần suất là: thứ nhất, cáp quang chưa được cắm chặt vào đầu nối trên bộ mới — đầu nối TOCP200 yêu cầu một tiếng click chắc chắn để cắm, và cáp quang cắm lỏng lẻo sẽ gây ra tín hiệu chập chờn hoặc mất tín hiệu hoàn toàn; thứ hai, cáp quang bị vi phạm bán kính uốn cong trong quá trình lắp đặt, làm suy giảm tín hiệu quang xuống dưới ngưỡng giao tiếp đáng tin cậy; thứ ba, nguồn điện điều khiển +24V DC của bộ khuếch đại không có hoặc dưới ngưỡng — hãy kiểm tra xem nguồn 24V cấp cho bộ có nằm trong thông số kỹ thuật không trước khi nghi ngờ liên kết cáp quang. Cảnh báo 5136 (số lượng bộ khuếch đại ít) cho biết CNC nhận thấy ít bộ khuếch đại hơn trên chuỗi FSSB so với cấu hình mong đợi, điều này thường có nghĩa là bộ mới hoàn toàn không phản hồi — điều này quay trở lại kết nối cáp quang hoặc nguồn điều khiển.

Q4: A06B-6093-H113 có thể sử dụng với động cơ dòng alpha, không chỉ động cơ beta không?

 Có, với các cài đặt tham số động cơ phù hợp. SVU-40 H113 được ghi nhận là tương thích với các động cơ alpha loại 40, bao gồm α4/4000i và α8/3000i, khi các tham số servo của CNC được cấu hình cho các loại động cơ đó. Trên thực tế, dòng SVU 6093 đã được các nhà sản xuất máy công cụ sử dụng trong các cấu hình hỗn hợp, nơi một SVU beta điều khiển một động cơ alpha trên một trục phụ — điều này đặc biệt phổ biến khi động cơ alpha đã được lắp đặt trên máy vì lý do lịch sử nhưng kiến trúc trục phụ của máy yêu cầu một biến tần SVU độc lập. Yêu cầu quan trọng là nhu cầu dòng điện tối đa của động cơ phải khớp với lớp đầu ra của biến tần. Việc khớp sai một động cơ nặng hơn với một biến tần có định mức nhẹ hơn (hoặc ngược lại) sẽ dẫn đến lỗi quá dòng hoặc hiệu suất kém.

Q5: Có bộ thay thế trực tiếp cho A06B-6093-H113 không, hay nó đã hoàn toàn ngừng sản xuất mà không có sản phẩm tương đương mới hơn?

Dòng 6093 đã bị FANUC ngừng sản xuất. Không có sản phẩm tương đương mới hơn, thay thế trực tiếp sử dụng cùng định dạng vật lý, đầu nối và bộ tham số — thế hệ kế nhiệm, dòng 6114 (SVM1-40i với FSSB), sử dụng định dạng vật lý khác và yêu cầu kết nối với nguồn cung cấp dùng chung thay vì hoạt động như một SVU độc lập. Đối với các máy được thiết kế dựa trên kiến trúc SVU 6093, việc tìm kiếm bộ 6093 phù hợp là con đường thực tế để khôi phục tương tự. Nâng cấp lên thế hệ 6114 sẽ yêu cầu thay thế kiến trúc nguồn cho trục đó, thay đổi cách lắp đặt biến tần và cập nhật các tham số servo của CNC — một dự án lớn. Đối với hầu hết các tình huống bảo trì, một bộ H113 đã qua sử dụng được kiểm tra hoặc mới tồn kho là giải pháp nhanh hơn, tiết kiệm chi phí hơn và ít gây gián đoạn hơn.
