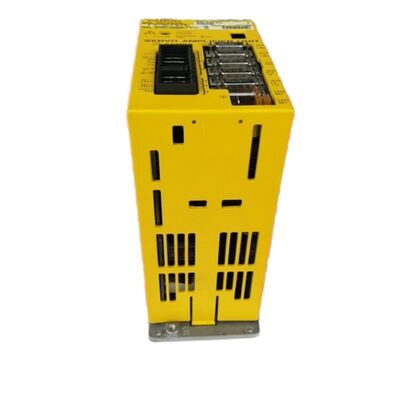

Bộ khuếch đại servo AC FANUC A06B-6093-H151 A06B6093H151 A06B-6093-H151

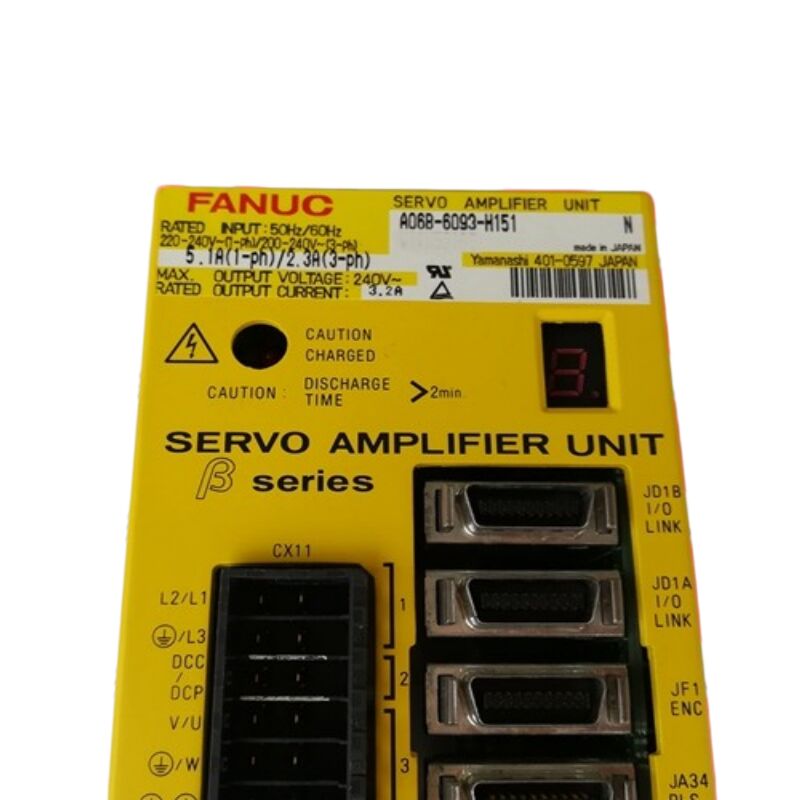

Fanuc A06B-6093-H151 | Bộ khuếch đại servo Beta — SVU-12, Giao diện I/O Link, Đầu vào 220–240VAC, Đầu ra 3.2A / 240V, Nguồn điện độc lập

Tổng quan

Bộ khuếch đại servo Fanuc A06B-6093-H151 là SVU-12, đơn vị một trục nhỏ nhất trong dòng bộ khuếch đại servo Beta A06B-6093 của Fanuc, được định mức đầu ra liên tục 3.2A ở 240V từ nguồn điện tích hợp độc lập.Dòng Beta SVU chiếm một vị trí đặc biệt trong danh mục sản phẩm ổ đĩa của Fanuc: bộ khuếch đại độc lập nhỏ gọn, chi phí thấp cho các ứng dụng định vị một trục không yêu cầu phạm vi hiệu suất đầy đủ của hệ thống SVM/PSM dòng alpha.Trong khi cài đặt dòng alpha yêu cầu PSM, một hoặc nhiều mô-đun SVM và cơ sở hạ tầng bus DC dùng chung, một Beta SVU duy nhất lấy nguồn AC riêng và kết nối trực tiếp với CNC — dễ lắp đặt hơn, nhỏ gọn hơn trong tủ điều khiển và phù hợp hơn với các ứng dụng có nhu cầu dòng điện trục khiêm tốn và số lượng trục ít.

Giao diện I/O Link là yếu tố làm cho Beta SVU này khác biệt với các biến thể PWM Loại B trong cùng dòng.

Thay vì giao thức nối tiếp PWM được sử dụng giữa CNC và ổ đĩa Loại B, I/O Link sử dụng kết nối cáp quang để truyền lệnh vị trí và nhận phản hồi giữa CNC và SVU-12.

Liên kết cáp quang này cung cấp khả năng chống nhiễu điện trong tủ điều khiển — một yếu tố quan trọng đối với các máy có ổ đĩa trục chính tần số cao, máy cắt plasma hoặc hệ thống sưởi cảm ứng ở gần — và cho phép đặt bộ khuếch đại servo ở khoảng cách xa hơn CNC mà không bị suy giảm tín hiệu.

Với định mức liên tục 3.2A và đỉnh 12A, SVU-12 phù hợp với các động cơ dòng Beta nhẹ hơn của Fanuc: ổ đĩa định vị cho bộ thay dao, bộ thay pallet tự động, hệ thống chia phôi, và các nhiệm vụ định vị một trục tương tự nơi hành trình được xác định, tải trọng có thể dự đoán và định tuyến tốc độ cao không phải là yêu cầu chính.

Thông số kỹ thuật chính

Tham số

Giá trị

Việc sử dụng kép I/O Link cho cả định vị servo và I/O PMC này giúp giảm tổng số lượng cáp trong quá trình lắp đặt.

Phương tiện cáp quang mang một giao thức nối tiếp kỹ thuật số khác biệt về cơ bản so với giao diện PWM của các biến thể Beta SVU Loại B — hai loại giao diện này không thể thay thế cho nhau và CNC phải được cấu hình tùy chọn servo I/O Link để ổ đĩa này hoạt động.

Trong hệ thống CNC nơi các trục gia công chính sử dụng mô-đun FSSB dòng alpha, SVU-12 I/O Link xử lý các trục định vị phụ trợ: bàn quay trục B, băng chuyền bộ nạp dao, bộ chuyển pallet, hoặc định vị trục đuôi trên máy tiện.

Mỗi SVU kết nối với chuỗi I/O Link một cách độc lập, cho phép nhà sản xuất máy phân phối các ổ đĩa định vị một trục xung quanh máy mà không cần định tuyến tất cả các cáp động cơ đến một tủ điều khiển trung tâm.

Triết lý thiết kế dòng Beta — Định vị hơn là Định tuyến

Bộ khuếch đại dòng Beta — và đặc biệt là biến thể I/O Link SVU — được thiết kế cho nhiệm vụ định vị: di chuyển một trục từ A đến B theo lệnh, giữ vị trí và giải phóng.

Điều này khác với nhiệm vụ định tuyến của các ổ đĩa dòng alpha và αi, vốn phải điều chỉnh vận tốc liên tục trong các chuyển động nội suy đa trục.

Định mức liên tục 3.2A và giới hạn đỉnh 12A của SVU-12 phản ánh ứng dụng định vị này — động cơ tăng tốc bằng dòng điện đỉnh 12A, giảm tốc và nghỉ ở mức dòng điện giữ 3.2A. Hoạt động liên tục dòng điện cao ở đỉnh 12A không phải là mục đích thiết kế của đơn vị này.

Định mức dòng điện liên tục thấp có nghĩa là SVU-12 tạo ra nhiệt tối thiểu trong quá trình định vị thông thường và hệ thống làm mát bằng không khí xử lý quản lý nhiệt mà không cần thiết kế tản nhiệt chuyên sâu như các mô-đun alpha dòng cao hơn.

Câu hỏi thường gặp

Q1: A06B-6093-H151 (I/O Link) có thể thay thế A06B-6093-H152 (cũng là I/O Link, Loại B) trong máy không?

A06B-6093-H151 và H152 đều là các biến thể Beta SVU-12 I/O Link với định mức điện tương đương.

Sự khác biệt giữa H151 và H152 nằm ở các sửa đổi phần cứng nhỏ hoặc các thông số kỹ thuật khu vực khác nhau — chúng tương đương về chức năng trong hầu hết các cài đặt.

Tuy nhiên, hãy xác nhận hậu tố chính xác với tài liệu máy trước khi đặt hàng, vì các sửa đổi phần mềm hoặc các biến thể đầu nối có thể khác nhau giữa các thế hệ máy cụ thể.

Q2: SVU-12 điều khiển động cơ servo Beta nào?

Đầu ra liên tục định mức 3.2A của SVU-12 phù hợp với các động cơ dòng Beta nhỏ: βS4/3000 và các động cơ Beta có định mức tương tự là các đối tác tiêu chuẩn cho lớp công suất này trong danh mục trục định vị của Fanuc.

Mô hình động cơ cụ thể phải được xác nhận từ tài liệu lựa chọn động cơ Fanuc của máy — bộ tham số động cơ phải tương ứng với động cơ đã lắp đặt để hoạt động định vị chính xác.

Q3: SVU-12 có nguồn điện tích hợp — nó có chia sẻ nguồn với các ổ đĩa khác trên cùng một máy không?

Không. Mỗi đơn vị Beta SVU hoạt động từ nguồn cấp AC độc lập của riêng mình. Không có bus DC dùng chung giữa các đơn vị Beta SVU, không giống như hệ thống alpha SVM/PSM nơi nhiều mô-đun lấy nguồn từ bus DC chung. Mỗi SVU kết nối với một mạch nhánh AC chuyên dụng.

Sự độc lập này là một lợi thế cho bố cục máy phân tán và đơn giản hóa việc cô lập lỗi — lỗi ở một SVU không làm gián đoạn nguồn điện cho các trục khác.

Q4: Điều gì xảy ra nếu cáp quang I/O Link bị hỏng trong quá trình hoạt động?

Đứt hoặc nhiễm bẩn trong cáp quang I/O Link sẽ gây ra lỗi giao tiếp giữa CNC và SVU-12.

CNC sẽ hiển thị cảnh báo servo liên quan đến trục I/O Link bị ảnh hưởng và trục sẽ bị ngắt điện. Đèn LED 7 đoạn trên đơn vị SVU sẽ hiển thị mã lỗi.

Cáp quang nên được kiểm tra hư hỏng vật lý, uốn cong sắc nét và nhiễm bẩn đầu nối.

Thay thế cáp thay vì cố gắng làm sạch các đầu sợi quang bị hỏng — sợi quang nhựa được sử dụng trong các ứng dụng I/O Link của Fanuc có chi phí thấp và có thể thay thế tại hiện trường.

Q5: A06B-6093-H151 có tương thích với các bộ điều khiển Fanuc 0i-D và 0i-F không?

0i-D và 0i-F hỗ trợ giao diện servo I/O Link cho các trục định vị phụ trợ, làm cho SVU-12 tương thích với các bộ điều khiển này khi máy được cấu hình để sử dụng tùy chọn servo I/O Link.

Các trục gia công chính trên bộ điều khiển 0i-D trở lên thường sử dụng bộ khuếch đại FSSB αi hoặc βi, trong khi SVU I/O Link xử lý các trục phụ trợ.

Xác minh tài liệu cấu hình máy và cài đặt tham số cho việc gán trục I/O Link cụ thể trước khi thay thế.
