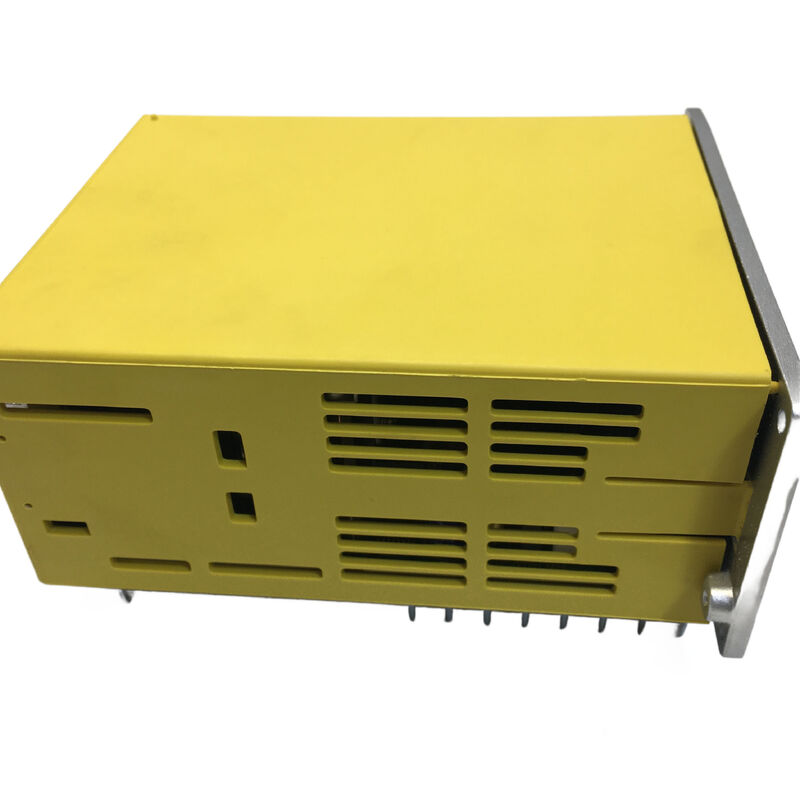

Bộ khuếch đại servo AC FANUC A06B-6093-H171 A06B6093H171 A06B-6093-H171

FANUC A06B-6093-H171 Beta Servo Drive ‡ SVU-12 I/O Link, đơn vị độc lập thế hệ 2

Khi các kỹ sư bảo trì tìm kiếm bộ phận này, họ thường đã biết máy nào cần nó.giao diện của nó là đặc biệt, và các máy nó sống trong đã được chạy đủ lâu mà đơn vị ban đầu chỉ đơn giản là bị mòn.

H171 được chỉ địnhSVU-12trong gia đình FANUC 6093 Beta servo: một trục duy nhất, ổ đĩa độc lập với nguồn cung cấp điện tích hợp, giao tiếp với CNC thông quaLiên kết I/ONó là phiên bản I / O Link thế hệ thứ hai trong dòng 6093 (phân nhóm H15x là đầu tiên).Điều này làm cho các đơn vị cũ mới và thử nghiệm đã được sử dụng là con đường mua hàng chính cho bất cứ ai giữ cho các máy sản xuất.

Sande Electric lưu trữ A06B-6093-H171 trong tình trạng mới và được sử dụng (được kiểm tra), sẵn sàng để gửi trên toàn thế giới trong vòng 0 ¢ 3 ngày làm việc.

SVU vs SVM: Một sự khác biệt quan trọng trên sàn cửa hàng

Hầu hết các bộ khuếch đại servo trong hệ sinh thái tủ CNC của FANUC làSVM Servo Module. Chúng không tự cung cấp. Các đơn vị SVM lấy điện bus DC từ một mô-đun cung cấp điện chia sẻ (aiPS hoặc alpha PS), và chúng được gắn với nhau trong một tủ ổ đĩa chung.,Nếu một mô-đun cần di chuyển đến một vị trí khác trong máy, định tuyến các dây dẫn bus DC trở thành một hạn chế.

A06B-6093-H171 là mộtSVU Servo UnitSự khác biệt là nguồn cung cấp điện tích hợp. đơn vị này chuyển đổi AC trực tiếp vào DC nó cần bên trong. không có bus DC chia sẻ,không phụ thuộc vào một mô-đun nguồn cung cấp năng lượng bên ngoài cho năng lượng ổ servoSự độc lập cấu trúc này chính xác là lý do tại sao FANUC đã thiết kế SVU cho các trục phụ trợ được tách ra khỏi tủ truyền động chínhvà thay đổi pallet được xây dựng trong một phần máy công cụ cách xa tủ trung tâm.

Đối với các nhà sản xuất máy công cụ, một SVU có nghĩa là ổ đĩa có thể được lắp đặt bất cứ nơi nào trục là, loại bỏ đường chạy xe buýt DC dài.có nghĩa là bạn đang thay thế một đơn vị hoàn toàn độc lập không có nguồn cung cấp điện phù hợp, không có kích thước xe buýt DC.

Gia đình 6093: Nơi H171 phù hợp với dòng dõi Beta

Dòng 6093 đại diện cho thế hệ đơn vị servo Beta ban đầu của FANUC.tải trọng nhẹ hơn như các cơ chế ATC và trạm công cụ xoay.

Trong số 6093 đơn vị I / O Link, FANUC đã sản xuất hai thế hệ.Các H17x gia đình con trong đó H171 là thành viên SVU-12 là thế hệ thứ hai, cập nhật các bảng nội bộ trong khi duy trì cùng một dấu chân điện và cơ học và cùng một giao diện liên lạc I / O Link.

SVU-12 là đơn vị nhỏ nhất trong phạm vi I / O Link beta độc lập, với đầu ra định lượng 3,2A phù hợp với các động cơ servo beta nhỏ nhất.SVU-40 (H173), và SVU-80 (H174), mỗi chiếc phù hợp với các động cơ beta lớn hơn dần.

Dòng I / O Link 6093 cuối cùng đã bị thay thế bởi series 6132 (beta i I / O Link), mang lại thế hệ động cơ beta i cùng với các bản cập nhật phần cứng.cơ sở được cài đặt của máy với 6093 đơn vị vẫn hoạt động, kết nối PMM và địa chỉ nút I/O Link là tất cả các đặc điểm đặc trưng cho thế hệ 6093,và 6132 đơn vị không thay thế trực tiếp mà không có thay đổi vào hệ thống dây và cấu hình CNC của máy.

Thông số kỹ thuật

Tình trạng ngừng hoạt động: Điều đó có nghĩa là gì đối với nguồn cung cấp

FANUC đã ngừng sản xuất A06B-6093-H171 từ dòng sản xuất hiện tại của mình. For machines still running this unit — many of which are lathes and machining centers built in the late 1990s and 2000s — sourcing options have narrowed to new-old-stock units from authorized and independent distributors, và thử nghiệm các đơn vị được sử dụng từ các nhà cung cấp có uy tín.

Các đơn vị cổ phiếu cũ mới là sản phẩm FANUC nguyên bản, chưa sử dụng đã được lưu trữ trong điều kiện lưu trữ thích hợp.Đây là tương đương gần nhất với một nhà máy thay thế mới và mang một bảo hành đầy đủ 12 tháng từ kho của chúng tôi.

Các đơn vị được kiểm tra đã được sử dụng là sự thay thế thực tế: có nguồn gốc từ các máy đã được ngừng hoạt động hoặc nâng cấp, được kiểm tra để xác nhận chức năng và được cung cấp với bảo hành 3 tháng. The SVU-12 typically drives low-duty-cycle auxiliary axes — the current demands on an ATC or turret motor are brief and intermittent rather than continuous — so well-maintained used units from machines with normal service histories are a reliable working spare.

Hãy liên hệ với chúng tôi để xác nhận sự sẵn có trên cả hai điều kiện trước khi đặt hàng, vì tồn kho các đơn vị ngừng sản xuất là hữu hạn.

Đặt hàng, thanh toán và vận chuyển

Giao hàng trên toàn thế giới qua DHL và FedEx trong3 ngày làm việcGiao hàng kết hợp có sẵn trên đơn đặt hàng nhiều mặt hàng.

Phương thức thanh toán:

• Chuyển khoản ngân hàng (T/T) ️ tất cả các giá trị lệnh
• PayPal ️ đặt hàng lên đến 500 đô la
• Western Union ¢ tất cả các giá trị đặt hàng

Thuế nhập khẩu và thuế là trách nhiệm của người mua tại điểm đến.

Bảo hành & Quay lại

Quay lại được chấp nhận nếu đơn vị đến bị hư hỏng, không hoàn chỉnh, không như mô tả hoặc được xác nhận không hoạt động trong4 ngày sau khi nhận. Đơn vị phải trong tình trạng ban đầu với nhãn bảo hành nguyên vẹn. vận chuyển trở lại là chi phí của người mua. thất bại từ cài đặt không chính xác, ghép máy sai,hoặc thiệt hại vật lý sau khi giao hàng nằm ngoài bảo hành.

Câu hỏi thường gặp

Q1: I / O Link chính xác là gì và A06B-6093-H171 được kết nối với FANUC CNC như thế nào?

I / O Link là một giao thức giao tiếp hàng loạt được sử dụng rộng rãi trên FANUC và các thiết bị tự động hóa Nhật Bản khác.nó cho phép các thiết bị ngoại vi ‡ bao gồm ổ đĩa SVU-12 này ‡ được kết nối với PMM của CNC (Power Mate Manager) hoặc trực tiếp với giao diện I / O Link của CNC, thay vì chiếm một kênh trục servo chuyên dụng trên thẻ servo CNC. Kết nối vật lý là thông qua một đầu nối JD1A / JD1B (thường là một ruy băng nhỏ hoặc đầu nối phích),và ổ đĩa được gán một địa chỉ nút mà CNC sử dụng để xác định nó trên I / O chuỗi liên kết. Một chuỗi I / O Link có thể mang nhiều thiết bị.Kiến trúc này là lý do tại sao SVU có thể được đặt vật lý ở bất cứ đâu trên máy, nó chỉ cần cáp tín hiệu I / O Link và đầu vào điện AC của riêng nó, chứ không phải là cơ sở hạ tầng bus DC của FSSB servo module.

Q2: H171 là một đơn vị thế hệ thứ 2 ¢ nó có thể thay thế một đơn vị H15x (thế hệ thứ 1) trên cùng một máy?

H171 (thế hệ thứ hai) sử dụng cùng một giao diện I/O Link, cùng một vị trí kết nối vật lý, cùng một SVU-12và tương thích động cơ như H15x thế hệ 1Các bảng nội bộ khác nhau (H17x sử dụng A20B-2100-0132 và A20B-2100-0186, trong khi H15x sử dụng các bản sửa đổi bảng trước đó), nhưng giao diện chức năng cho máy và CNC là giống nhau.Trong thực tế, H171 thường được sử dụng thay thế cho H152 và các đơn vị thế hệ thứ nhất khác. The key check before substituting is to verify the CNC's I/O Link node address assignment and confirm no specific software parameter references the exact unit version in a way that would cause a configuration mismatch on power-upĐối với hầu hết các máy, đây là một thay thế sạch.

Câu 3: Máy của tôi hiển thị báo động ATC và tháp không còn chỉ mục. Làm thế nào tôi xác định xem SVU-12 là lỗi hay vấn đề ở nơi khác?

SVU-12 có màn hình LED 7 phân đoạn trên mặt trước của nó cho thấy trạng thái của riêng nó độc lập với CNC.Bắt đầu máy và kiểm tra màn hình này đầu tiên nếu nó hiển thị một số cố định hoặc mã chữ cáiMột mã chỉ ra DC liên kết điện áp thấp, lỗi IPM, hoặc điểm quá dòng về phần cứng ổ hoặc động cơ / cáp của nó.Nếu đèn LED hiển thị trạng thái bình thường (không có mã lỗi) nhưng trục vẫn không di chuyển, vấn đề có nhiều khả năng là phía trên: kiểm tra cài đặt địa chỉ nút I / O Link, kết nối cáp I / O Link hoặc thang PMM của CNC cho chuỗi ATC. A common misdiagnosis is condemning the drive when the I/O Link cable has developed a poor connection at one of the connectors — these cables flex with machine motion and can develop intermittent open circuits at the connector crimp points.

Q4: A06B-6093-H171 có thể được thay thế bằng một bộ phận liên kết I / O I / O beta 6132 như một nâng cấp vĩnh viễn không?

Không phải không có sửa đổi. Các đơn vị beta i SVU 6132 cũng sử dụng I / O Link và có một PSU độc lập, nhưng chúng được thiết kế cho series động cơ beta i (motors biSV),không phải là các động cơ gốc beta B-series như b1 / 3000 hoặc b2 / 3000 mà H171 được phù hợp vớiCác kết nối, cấu trúc tham số và điều chỉnh servo là cụ thể cho mỗi thế hệ động cơ. Một thay thế trực tiếp sẽ yêu cầu thay thế động cơ cũng như ổ đĩa,cập nhật bộ tham số CNC cho loại động cơ và mô hình ổ đĩa mới, và xác minh rằng chương trình chuỗi ATC hoặc tháp pháo của máy có tương thích với bất kỳ sự khác biệt thời gian nào trong phản ứng của động cơ mới.Đây là một con đường nâng cấp khả thi trong bối cảnh bảo trì dự kiếnNếu mục tiêu chỉ đơn giản là khôi phục máy trở lại trạng thái hoạt động ban đầu, việc mua một H171 chính xác là con đường đơn giản và nhanh hơn.

Q5: Việc thay thế đơn vị này có yêu cầu cấu hình lại địa chỉ nút I / O Link không?

Địa chỉ nút I/O Link cho SVU-12 thường được thiết lập thông qua các công tắc DIP hoặc các công tắc quay trên đơn vị chính nó,hoặc nó có thể được xác định trong các thông số PMM của CNC tùy thuộc vào cấu hình của máyKhi thay thế H171 bằng một H171 khác, địa chỉ nút trên đơn vị mới phải được thiết lập để phù hợp với địa chỉ mà đơn vị ban đầu đang chạy.Nếu đơn vị ban đầu vẫn còn hiện diện và được cung cấp điện, địa chỉ có thể được đọc trực tiếp từ cài đặt chuyển đổi của nó trước khi loại bỏ.địa chỉ được ghi lại trong tài liệu điện của máy hoặc có thể được xác định từ danh sách thiết bị I / O Link của CNC, hiển thị tất cả các nút kết nối và địa chỉ của chúng. Đặt địa chỉ nút sai là một trong những nguyên nhân phổ biến nhất của lỗi "drive not found" sau khi thay thế SVU,vì vậy xác nhận điều này trước khi khởi động đơn vị mới tiết kiệm thời gian khắc phục sự cố không cần thiết.
