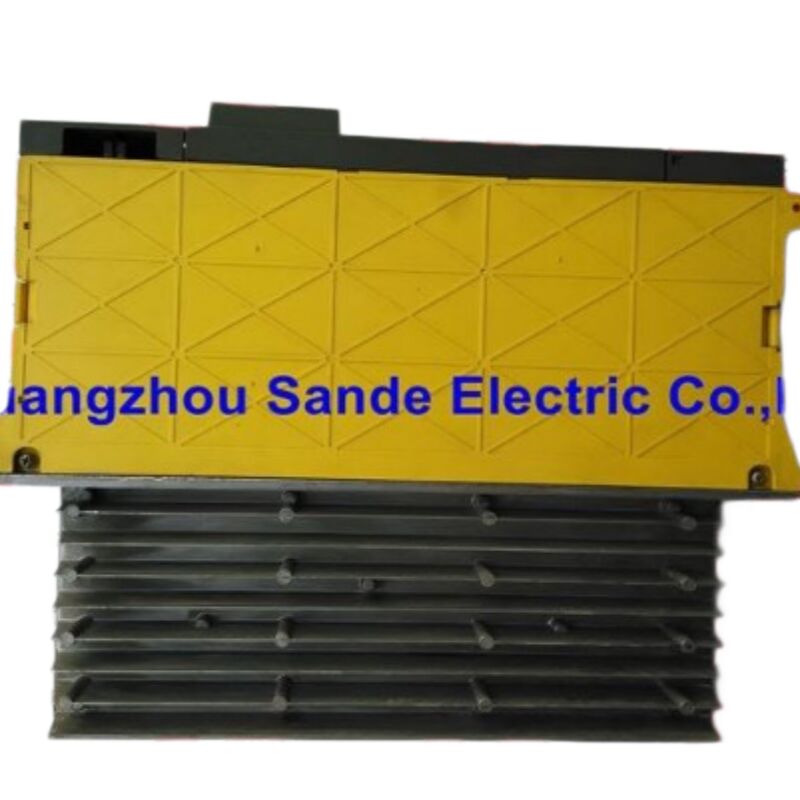

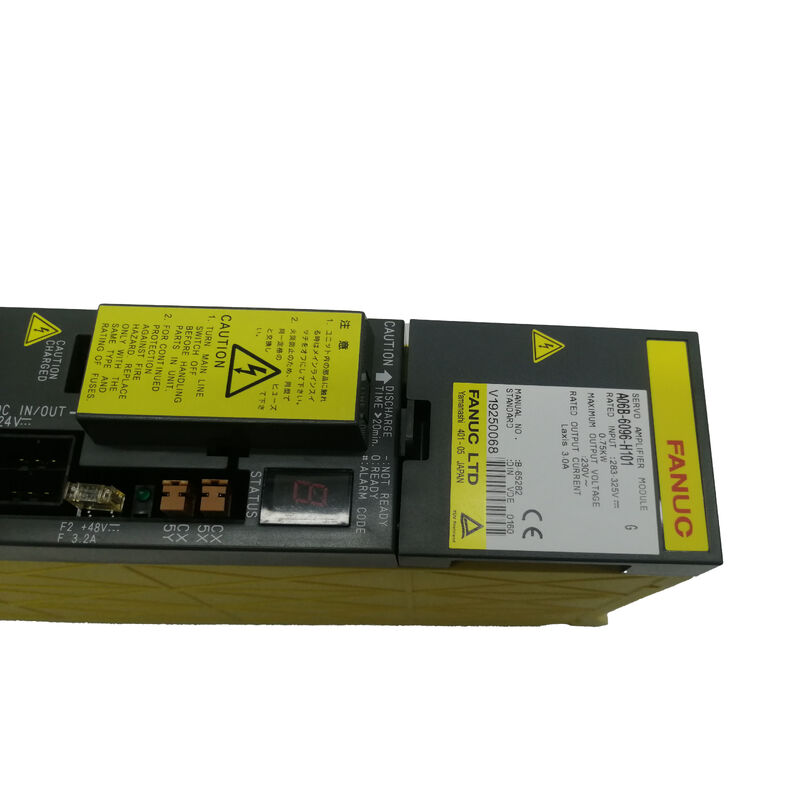

A06B-6096-H101 Bộ khuếch đại servo AC FANUC A06B6096H101 A06B-6096-H101

FANUC A06B-6096-H101 Mô-đun khuếch đại máy chủ servo SVM1-12, Alpha FSSB đơn trục, nền tảng 200V

Có một lý do đơn giản tại sao A06B-6096-H101 vẫn thấy nhu cầu thường xuyên mặc dù không phải là ổ mới nhất hoặc mạnh nhất mà FANUC từng sản xuất:Những cỗ máy mà nó được thiết kế vẫn còn hoạt động..

Trung tâm gia công dọc, máy quay và máy nghiền được xây dựng với FANUC 16i, 18i,và 21i bộ điều khiển và người kế nhiệm của họ 30i / 31i đặt bộ khuếch đại này trên trục đã được chu kỳ đáng tin cậy trong nhiều năm, đôi khi hàng thập kỷ.

Khi một trong số đó cuối cùng thất bại, việc tìm kiếm một sự thay thế tương thích nhanh chóng là điều quan trọng.

H101 được chỉ địnhSVM1-12trong dòng 6096 Alpha của FANUC một mô-đun trục duy nhất xử lý một đầu ra định lượng 3.0A ở 230V, có kích thước cho tải trọng trục nhẹ hơn trên máy nhỏ hơn.Sande Electric lưu trữ mô-đun này trong tình trạng mới và sử dụng (được kiểm tra), với giao hàng trên toàn thế giới trong 03 ngày làm việc.

Dòng 6096: Khi FANUC chuyển sang sợi quang

Để hiểu những gì làm cho loạt 6096 khác biệt, nó giúp biết nó nằm ở đâu trong lịch sử FANUC khuếch đại servo.

Trước khi 6096, mô-đun alpha servo tiêu chuẩn của FANUC cho sử dụng CNC làDòng 6079Các 6079 giao tiếp với CNC thông qua một giao diện truyền thống dựa trên dòng điện tín hiệu được truyền giữa thẻ CNC servo và bộ khuếch đại qua dây đồng.

Nó hoạt động đáng tin cậy, nhưng khi các hệ thống CNC ngày càng đòi hỏi và cấu hình đa trục trở nên phổ biến, sự phức tạp của dây và băng thông truyền thông của giao diện tương tự đã trở thành những yếu tố hạn chế.

Dòng 6096 thay thế 6079 với một thay đổi cơ bản: giao diện giao tiếp servo chuyển sangFSSB ¢ Xe buýt servo hàng loạt quang họcDữ liệu giữa CNC và mỗi mô-đun ổ đĩa bây giờ đi qua sợi quang thay vì các dây dẫn điện.

Khả năng chống tiếng ồn được cải thiện, tốc độ giao tiếp tăng lên và dây chuyền giữa giá đỡ CNC và tủ điều khiển được đơn giản hóa đáng kể.

FANUC đã thực hiện quá trình chuyển đổi này với sự liên tục có chủ ý trong tâm trí.,SVM3 cho trục đơn, kép và ba trục) được chuyển tiếp từ 6079.

Sự khác biệt trong các số vẽ ¢ 6079 cho SVM hiện tại và 6096 cho FSSB SVM ¢ là dấu kỹ thuật,nhưng hoạt động các máy sử dụng các mô-đun 6096 trông rất giống với những người sử dụng 6079.

6096 chiếm vị trí này cho đến khi dòng 6117 Alpha i đến, mang lại điều khiển dòng HRV3 và yếu tố hình dạng mô-đun mỏng hơn.

Các 6096 không hỗ trợ HRV3 miễn là kết hợp phù hợp đúng bảng được lắp đặt nhưng đó là mức độ của khả năng chồng chéo.

SVM1-12: Nhỏ nhất trong gia đình, nhưng hoàn hảo cho công việc của nó

Trong phạm vi một trục 6096, H101 là mô hình nhập cảnh.

Thang đo hiện tại trên toàn bộ gia đình chạy từ SVM1-12 (H101, đầu ra 3A) đến SVM1-20, SVM1-40S / L, SVM1-80, SVM1-130, SVM1-240,cho đến SVM1-360 một phạm vi rộng bao gồm mọi thứ từ trục vị trí nhỏ trên máy quay nhỏ gọn đến trục chính tải trọng lớn trên các trung tâm gia công lớn.

SVM1-12 được kết hợp với các động cơ servo alpha nhỏ hơn tại thời điểm chế tạo máy thường là các mô hình như alpha a1 / 3000 hoặc a2/2000.

Các động cơ này điều khiển trục phụ trợ, trục đường ngắn và trục định vị trên các máy có tải cơ khí vừa phải.

Một ổ đĩa 3A liên tục là đủ cho những nhiệm vụ đó, và chạy một mô-đun cao cấp hơn thay thế không có hại,nhưng nó là không cần thiết và nói chung không có sẵn như một mặt hàng cổ phiếu được cấu hình cho cùng một kích thước khe.

Thông số kỹ thuật

Việc sửa đổi PCB sớm so với sửa đổi PCB muộn Tại sao nó quan trọng khi sửa chữa

Một chi tiết đáng biết trước khi đặt hàng một chiếc H101 đã qua sử dụng: A06B-6096-H101 được sản xuất trong hai cấu hình bảng nội bộ khác nhau.

Các đơn vị đầu tiên sử dụng PCB điều khiển A20B-2100-0250; sau đó sản xuất chuyển sang A20B-2100-0540.

Đối với việc thay thế mô-đun đơn giản, sự khác biệt này hiếm khi quan trọng ¢ toàn bộ mô-đun được thay thế như một đơn vị.

Nơi nó trở nên có liên quan là trong sửa chữa cấp thành phần: nếu ai đó chỉ thay thế bảng điều khiển trong một đơn vị, việc sửa đổi bảng nên phù hợp với những gì bảng dây điện mong đợi.

Kết hợp bảng hỗn hợp từ các cặp sửa đổi không tương thích có thể tạo ra các điều kiện báo động giả.

Khi đặt hàng một đơn vị được sử dụng từ chúng tôi, chúng tôi cung cấp mô-đun như một tập hợp hoàn chỉnh.

Mới so với cũ: Chọn điều kiện phù hợp

Các đơn vị mớilà hàng FANUC nguyên bản, không bị ảnh hưởng, với bảo hành 12 tháng từ nhà kho của chúng tôi.

Đối với các cơ sở phân loại bất kỳ tình huống trục xuống nào là tình huống khẩn cấp sản xuất, việc loại bỏ sự không chắc chắn về lịch sử dịch vụ là giá trị cao hơn.

Các đơn vị được sử dụng (được kiểm tra)mang bảo hành 3 tháng và thực tế cho các phòng bảo trì dự trữ các bộ phận thay thế cho một sự cố trong tương lai thay vì phản ứng với một trong những đang tiến hành.SVM1-12 điều khiển tải trọng trục nhỏ, chu kỳ làm việc điển hình của chúng không đòi hỏi nhiều so với các ổ trục nặng hơn và các đơn vị sử dụng được bảo trì tốt đã được chứng minh là đáng tin cậy như phụ tùng làm việc..

Liên hệ với chúng tôi để xác nhận sự sẵn có về điều kiện cụ thể bạn cần trước khi đặt hàng.

Đặt hàng, thanh toán và vận chuyển

Giao hàng trên toàn thế giới qua DHL và FedEx trong3 ngày làm việcGiao hàng kết hợp có sẵn trên đơn đặt hàng nhiều mặt hàng.

Việc thanh toán được chấp nhận:

• Chuyển khoản ngân hàng (T/T) ️ tất cả các giá trị lệnh
• PayPal ️ đặt hàng lên đến 500 đô la
• Western Union ¢ tất cả các giá trị đặt hàng

Người mua chịu trách nhiệm về bất kỳ thuế nhập khẩu hoặc thuế địa phương nào áp dụng tại quốc gia đích.

Bảo hành & Quay lại

Quay lại được chấp nhận nếu đơn vị đến bị hư hỏng, không đầy đủ, không như mô tả hoặc được xác nhận không hoạt động trong vòng4 ngày sau khi nhận. Điều kiện ban đầu với nhãn bảo hành nguyên vẹn được yêu cầu. Giao hàng trở lại là chi phí của người mua.

Các lỗi do lắp đặt không chính xác, lỗi dây điện hoặc thiệt hại vật lý sau khi giao hàng không được bảo hành.

Câu hỏi thường gặp

Q1: Sự khác biệt thực tế giữa loạt 6079 và 6096 là gì, và chúng có thể thay thế trên cùng một máy không?

6079 và 6096 phục vụ cùng một vai trò chức năng - khuếch đại servo trục đơn, kép hoặc ba trong tủ alpha 200V - nhưng chúng sử dụng giao diện truyền thông khác nhau về cơ bản.

6079 sử dụng giao diện servo dựa trên dòng điện; 6096 sử dụng FSSB, truyền dữ liệu servo qua sợi quang.một bộ điều khiển được trang bị thẻ FSSB servo yêu cầu các mô-đun 6096, trong khi một hệ thống cũ hơn không có FSSB không thể sử dụng chúng.

Nếu máy của bạn ban đầu có mô-đun 6079, bạn cần một mô-đun thay thế 6079; nếu nó có một 6096, bạn cần một 6096.

Q2: H101 là SVM1-12 với đầu ra 3A? Có thể thay thế một mô-đun 6096 cao cấp hơn (chẳng hạn như H102 hoặc H103) trong trường hợp khẩn cấp?

Về mặt phù hợp với cùng một khe cắm tủ và giao tiếp qua cùng một liên kết FSSB, một mô-đun 6096 có xếp hạng cao hơn sẽ kết nối.

Câu hỏi đặt ra là liệu xếp hạng hiện tại cao hơn có tạo ra bất kỳ vấn đề nào không?kể từ khi đầu ra hiện tại của bộ khuếch đại được quyết định bởi tải trọng động cơ và giới hạn hiện tại đặt tham số của CNC, không phải chỉ số tối đa của bộ khuếch đại.

Điều đó nói rằng, một thay thế kiểm soát như thế này chỉ nên được thực hiện với nhận thức về các thiết lập tham số: tham số mô hình khuếch đại của CNC có thể cần cập nhật để phản ánh các định mức hiện tại mới,hoặc ổ đĩa có thể báo cáo một sự không phù hợp cấu hình trên nguồn.

Để thay thế vĩnh viễn, nguồn cung cấp H101 chính xác là giải pháp sạch.một sự thay thế có xếp hạng cao hơn đôi khi được sử dụng với điều chỉnh tham số thích hợp nhưng điều này nên được coi là một biện pháp ngắn hạn.

Q3: Máy điều khiển FANUC của tôi hiển thị báo động servo 9 trên trục được điều khiển bởi mô-đun này, tôi nên bắt đầu điều tra ở đâu?

Servo báo động 9 trong các hệ thống FANUC thường chỉ ra tình trạng quá tải trên trục ‡ động cơ đã hút điện quá mức trong thời gian dài hơn ngưỡng bảo vệ nhiệt cho phép.

Trước khi giả định bộ khuếch đại đã bị hỏng, kiểm tra xem tải cơ học trên trục đó đã thay đổi: trầy mòn hoặc bị ô nhiễm vít bóng, kẹt đường lau, gips quá chặt,hoặc một ổ cắm động cơ thất bại tất cả làm tăng nhu cầu hiện tại trên ổ đĩa và có thể kích hoạt báo động quá tải trên một ổ đĩa mà nếu không có chức năng.

Lái trục bằng tay với tốc độ cấp thấp và quan sát xem động cơ di chuyển trơn tru hay với kháng cự đáng chú ý.

Nếu trục có hành vi cơ học bình thường và báo động quay trở lại ngay sau khi thiết lập lại mà không có lệnh chuyển động,lỗi có nhiều khả năng trong giai đoạn năng lượng của ổ đĩa hoặc mạch nhiệt hồi bên trong của nóTrong kịch bản đó, thay thế mô-đun trở thành hành động thích hợp.

Câu 4: Máy khuếch đại này có yêu cầu bất kỳ thay đổi tham số nào sau khi thay thế hay nó thực sự plug-and-play?

Các thông số servo chi tiết hành vi của trục, tăng vòng tròn vị trí, tăng vòng tròn vận tốc, giới hạn dòng điện, loại động cơ được lưu trữ trong bộ nhớ của máy CNC, không phải trong mô-đun truyền động.Thay thế mô-đun khuếch đại bằng cùng một số phần để lại các thông số đó nguyên vẹn và không bị ảnh hưởng.

Trong hầu hết các trường hợp, việc đổi H101 giống nhau không đòi hỏi phải thay đổi các tham số.

Ngoại lệ là khi đơn vị thay thế có sửa đổi bảng khác với bản gốc.tham số mô hình khuếch đại trong CNC xác định cả ổ đĩa và phiên bản giao diện; nếu sửa đổi phần cứng của đơn vị thay thế không phù hợp với những gì tham số mong đợi, một báo động cấu hình có thể xuất hiện.

Điều này được giải quyết bằng cách cập nhật tham số mô hình khuếch đại có liên quan. Số tham số cụ thể phụ thuộc vào mô hình CNC và phiên bản phần mềm.

Sao lưu tất cả các thông số CNC trước khi thay đổi phần cứng là một thực hành tốt bất kể, vì nó cung cấp cho bạn một điểm khôi phục hoàn chỉnh nếu có bất cứ điều gì cần được điều chỉnh.

Q5: Có bất kỳ chế độ lỗi phổ biến cụ thể nào cho SVM1-12 đáng biết trước khi lắp đặt không?

A06B-6096-H101 chia sẻ các mô hình thất bại chung tương tự như các mô-đun FSSB series alpha khác.

Các tụ điện phân tích bên trong trên PCB kiểm soát tuổi theo thời gian, particularly in environments with higher ambient temperatures or poor cabinet ventilation — capacitor-related faults often manifest as erratic axis behavior or intermittent alarms before becoming a hard failure.

Các đầu nối sợi quang (COP10A / COP10B trên chuỗi FSSB) đáng để kiểm tra trước khi kết thúc bản thân mô-đun:một kết nối cáp sợi bị ô nhiễm hoặc cong ở cuối ổ đĩa có thể gây ra lỗi liên lạc FSSB trông giống như một lỗi ổ đĩa.

Làm sạch các kết nối sợi bằng một công cụ làm sạch quang học thích hợp và kiểm tra cáp được đặt đúng cách trước khi thay thế.các kết nối bảng dây có thể phát triển liên lạc gián đoạn từ nhiều năm chu kỳ nhiệt .
