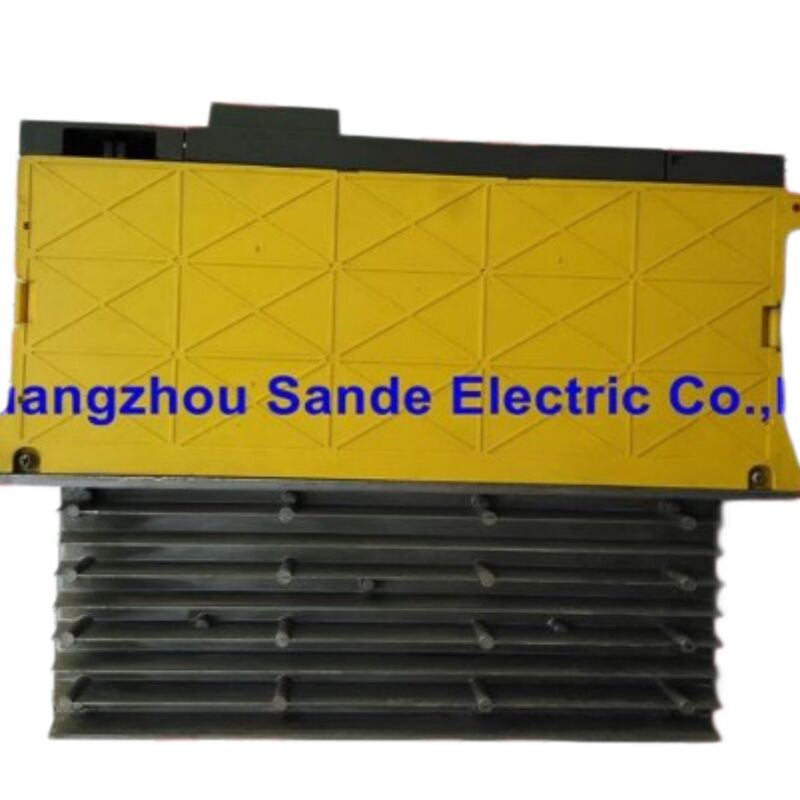

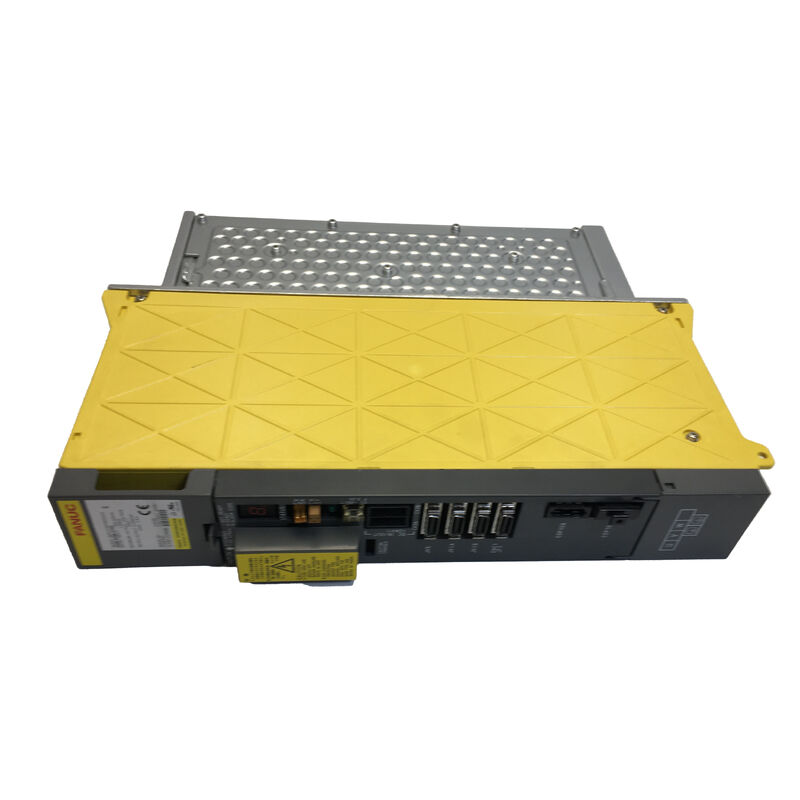

Mô-đun khuếch đại servo AC FANUC A06B-6096-H106 — Mô tả sản phẩm

Mô-đun một trục trong dòng sản phẩm được xây dựng dựa trên tư duy đa trục

Dòng A06B-6096 đã chiếm được vị trí trong các tủ điều khiển CNC phần lớn nhờ các mô-đun đa trục — các đơn vị điều khiển hai hoặc ba trục servo từ một cụm vật lý duy nhất, giảm thể tích tủ và đơn giản hóa việc phân phối điện. Triết lý thiết kế đó được phản ánh trong các biến thể 6096 phổ biến nhất trong thực tế: H302 ba trục, H202 và H207 hai trục.

Vì vậy, khi kỹ sư bảo trì gặp nhãn H106 trên một ổ đĩa bị lỗi và bắt đầu tìm kiếm, câu hỏi đầu tiên đôi khi là liệu "1" trong hậu tố có thực sự có nghĩa như nó xuất hiện hay không. Đúng vậy. A06B-6096-H106 là bộ khuếch đại servo một trục — một đơn vị vật lý, một trục servo, chia sẻ cùng thế hệ dòng và kiến trúc giao diện tương tự như các mô-đun đa trục nhưng dành riêng hoàn toàn cho việc điều khiển một động cơ duy nhất. Nó thuộc về gia đình 6096 theo mọi nghĩa có ý nghĩa: cùng khả năng tương thích bộ điều khiển, cùng thời đại, cùng giao thức giao diện. Nó chỉ điều khiển một trục thay vì hai hoặc ba.

Trang này phục vụ người mua biết mã bộ phận và muốn hiểu chính xác những gì họ đang tìm nguồn cung ứng. Sản xuất tại Nhật Bản bởi FANUC Corporation, chứng nhận CE, có sẵn trong tình trạng mới nguyên bản và đã được kiểm tra tân trang. MOQ: 1 chiếc.

Đọc "HIO6": Sự thay thế OCR kép trong hậu tố này

Tiêu đề trang trên danh sách sản phẩm này đọc "AO6B-6O96-HIO6" — chuỗi ký tự có nguồn gốc OCR mà các công cụ tìm kiếm gặp phải khi máy quét, danh mục cũ hoặc ảnh chụp nhãn độ phân giải thấp xử lý mã bộ phận này. Hai lần thay thế ký tự riêng biệt xảy ra trong chính hậu tố:

Chữ số 1 trong "H106" được đọc thành chữ cái I, tạo ra "HI06." Chữ số 0 trong "H106" được đọc thành chữ cái O, tạo ra "HIO6." Kết quả kết hợp là "HIO6" — một chuỗi thoạt nhìn có vẻ như chứa hai chữ cái và hai chữ số, đây là một mẫu bất thường đôi khi khiến người mua đặt câu hỏi liệu họ có ghi lại số chính xác hay không.

Họ đã không mắc lỗi. "HIO6" và "H106" đề cập đến cùng một đơn vị. Mã hậu tố bộ khuếch đại servo FANUC chỉ chứa chữ cái H theo sau là các chữ số — không có chữ cái nào xuất hiện sau H trong mã bộ phận thực tế. Nếu tài liệu, nhãn được quét hoặc chuỗi tìm kiếm của bạn hiển thị "HIO6," nhãn vật lý trên đơn vị sẽ đọc H106, và đó là định dạng chính xác để sử dụng cho tất cả các mục đích đặt hàng và tham chiếu chéo.

Hậu tố H106: Số lượng trục và bậc hiện tại

Trong quy ước đặt tên A06B-6096, các chữ số hậu tố sau H mã hóa hai thông tin xác định chính xác biến thể nào là cần thiết.

"1" — Chữ số hàng đầu xác định đây là mô-đun một trục. Không giống như H202, H207 và H302, lần lượt điều khiển hai hoặc ba trục từ các tầng công suất được chia sẻ, H106 có một bộ kết nối đầu ra điều khiển và một bộ đầu vào phản hồi động cơ. Nó điều khiển một trục servo — hoàn toàn, độc lập và độc quyền.

"06" — Hai chữ số cuối cùng chỉ định bậc đầu ra hiện tại cho biến thể cụ thể này. Đây là bậc "06" trong nhóm 6096 một trục, khớp với một phạm vi định trước của định mức dòng điện động cơ. Các động cơ được ghép nối với H106 được chỉ định theo bậc dòng điện này khi máy được chế tạo, và dữ liệu tham số servo của bộ điều khiển CNC được cấu hình tương ứng. Thay thế H106 bằng một biến thể 6096 một trục khác có bậc dòng điện khác không phải là sự thay thế minh bạch — nó yêu cầu điều chỉnh tham số và xác minh khả năng tương thích của động cơ, không chỉ là trao đổi vật lý.

H106 không có khả năng thay thế lẫn nhau với bất kỳ biến thể hai trục hoặc ba trục nào trong bảng này. Số lượng trục không phải là tham số có thể thương lượng.

Thông số kỹ thuật

Vị trí của mô-đun 6096 một trục trong thực tế

Hiểu lý do tại sao máy sử dụng mô-đun 6096 một trục thay vì đa trục giúp các nhóm bảo trì xác nhận họ có đúng bộ phận — và dự đoán quy trình cô lập lỗi khi xảy ra sự cố.

Cấu hình số lượng trục không chia hết cho hai hoặc ba. Một máy có bốn trục có thể sử dụng một mô-đun ba trục cho nhóm X/Y/Z chính và một mô-đun một trục cho trục thứ tư bổ sung. Một máy hai trục được cấu hình đặc biệt xung quanh các mô-đun một trục thay vì một đơn vị hai trục có thể làm như vậy vì lý do bố trí tủ, cô lập trục độc lập hoặc vì tiêu chuẩn của nhà sản xuất máy tại thời điểm đó ưa thích cách sắp xếp này. Trong cả hai trường hợp, H106 một trục không phải là cấu hình kém hơn hoặc dự phòng — đó là thiết kế dự định.

Các nhóm trục nơi cô lập lỗi độc lập là ưu tiên thiết kế. Một mô-đun một trục bị lỗi một cách sạch sẽ và độc lập. Khi nó phát triển lỗi, chỉ một trục mà nó điều khiển bị ảnh hưởng. Đối với một số cấu hình máy nhất định — đặc biệt là những máy có các trục có vai trò hoạt động khác nhau hoặc nơi việc mất một trục trong khi giữ lại các trục khác có giá trị hoạt động riêng biệt — sự độc lập này là một lựa chọn kỹ thuật có chủ ý.

Các nhóm trục có bậc hỗn hợp. Trong một số máy, các trục khác nhau chạy động cơ có mức công suất khác nhau đáng kể. Một mô-đun một trục ở bậc dòng điện cụ thể có thể được chọn cho một trục trong khi một đơn vị có bậc khác xử lý trục khác, cung cấp cho mỗi trục chính xác thông số kỹ thuật dòng điện mà nó cần. Điều này dễ thực hiện hơn với các mô-đun một trục riêng lẻ so với các mô-đun đa trục nơi tất cả các kênh chia sẻ cùng một bậc dòng điện.

Trong tất cả các cấu hình này, lỗi của H106 tạo ra một triệu chứng rõ ràng: trục đơn mà nó điều khiển trở nên không hoạt động trong khi tất cả các trục được điều khiển bởi các mô-đun khác tiếp tục hoạt động bình thường. Ranh giới lỗi rõ ràng đó, tự nó, là một tài sản chẩn đoán.

6096 một trục so với 6093 một trục: Không giống nhau

Một điểm đáng được đề cập trực tiếp: dòng A06B-6093 cũng sản xuất các đơn vị bộ khuếch đại servo một trục, và đối với người mua đã gặp cả hai dòng, câu hỏi liệu chúng có thể thay thế cho nhau hay không đôi khi phát sinh.

Chúng không thể. Dòng 6096 và 6093 là các thế hệ sản phẩm riêng biệt với các yếu tố hình thức vật lý khác nhau, cấu hình đầu nối khác nhau và kiến trúc bên trong khác nhau. Một mô-đun 6096 một trục và một mô-đun 6093 một trục có thể chia sẻ cùng một số lượng trục, nhưng đó là nơi sự tương đồng kết thúc. Giao thức giao diện, sơ đồ chân đầu nối, phần cứng gắn kết và cấu trúc tham số trong bộ điều khiển CNC đều là các yếu tố đặc trưng cho thế hệ. Một máy được trang bị H106 yêu cầu H106 hoặc một biến thể dòng 6096 khác làm bộ phận thay thế — dòng 6093 không phải là một lựa chọn.

Tình trạng, Bảo hành và Trả hàng

Các đơn vị mới / nguyên bản được hưởng bảo hành 12 tháng. Đây là các đơn vị sản xuất tại nhà máy chưa lắp đặt, phù hợp với các máy trong môi trường sản xuất đang hoạt động, nơi phạm vi bảo hành và nguồn gốc bộ phận là ưu tiên.

Các đơn vị đã kiểm tra tân trang được hưởng bảo hành 3 tháng, được phục hồi từ thiết bị đã ngừng hoạt động hoặc đã được trang bị lại và được xác minh thông qua kiểm tra chức năng trước khi niêm yết. Đối với hàng dự trữ theo kế hoạch hoặc các tình huống thay thế nhạy cảm về chi phí, các đơn vị đã kiểm tra tân trang cung cấp một bộ phận hoạt động đã được xác nhận với chi phí mua giảm.

Báo cáo hư hỏng vật lý, giao hàng không đầy đủ hoặc sai lệch mô tả vào ngày đến hoặc ngày làm việc tiếp theo. Các đơn vị được phát hiện không hoạt động trong vòng 4 ngày kể từ khi nhận hàng đủ điều kiện để trả lại. Bảo hành không bao gồm hư hỏng do lắp đặt không chính xác, năng lượng lỗi từ phía động cơ hoặc lỗi tham số được áp dụng sau khi giao hàng. Không chấp nhận trả hàng đối với các đơn đặt hàng sai mặt hàng hoặc thay đổi ý định — luôn xác minh hậu tố H106 từ nhãn vật lý trên đơn vị bị lỗi trước khi đặt hàng.

Đặt hàng và Vận chuyển

Xuất kho: 2 đến 4 ngày làm việc kể từ khi thanh toán được xác nhận, kho Quảng Châu.

Hãng vận chuyển: DHL và FedEx cho giao hàng quốc tế. Có thể thu xếp tại kho địa phương ở Quảng Châu theo thỏa thuận trước.

Giao hàng kết hợp: Khi mua H106 cùng với các bộ khuếch đại servo, cáp hoặc bộ phận điều khiển khác cho cùng một lần đại tu máy, có thể sắp xếp giao hàng kết hợp trước khi thanh toán để giảm chi phí hậu cần tổng thể.

Thanh toán: Chuyển khoản ngân hàng T/T cho tất cả các giá trị đơn hàng. Chấp nhận PayPal và Western Union lên đến 500 USD.

Chi phí nhập khẩu: Tất cả các khoản thuế hải quan, thuế và phí nhập khẩu của quốc gia đến là trách nhiệm của người mua. Liên hệ với nhóm trước khi đặt hàng nếu quốc gia của bạn có giới hạn dịch vụ DHL/FedEx đã biết.

Câu hỏi thường gặp

Q1: Phiên bản OCR của mã bộ phận này đọc "HIO6" — làm thế nào để tôi biết chắc chắn liệu "I" có phải là chữ cái I hay chữ số 1, và "O" có phải là chữ cái O hay chữ số 0?

 Cách đáng tin cậy để giải quyết vấn đề này là xem nhãn vật lý trên đơn vị đã lắp đặt hoặc bị lỗi dưới ánh sáng tốt với kính lúp nếu cần. Quy ước mã bộ phận của FANUC chỉ sử dụng các chữ số sau chữ cái H trong hậu tố bộ khuếch đại servo — không có ký tự chữ cái nào xuất hiện ở vị trí đó. Nếu nhãn của bạn đọc "HIO6," cả hai ký tự không rõ ràng đều là số: "I" là chữ số 1 và "O" là chữ số 0, làm cho mã bộ phận chính xác là H106. Một phương pháp xác nhận thứ cấp là xem mã bộ phận đầy đủ trên nhãn: A06B-6096-H106 chứa sáu lần xuất hiện riêng biệt của chữ số không và một lần xuất hiện của chữ số 1, tất cả đều có thể xuất hiện dưới dạng các ký tự tương ứng của chúng trong điều kiện OCR kém. Tham chiếu chéo chuỗi nhãn của bạn với định dạng chính xác đã biết A06B-6096-H106 thường giải quyết mọi sự mơ hồ còn lại. Nếu nhãn trên đơn vị thực sự không thể đọc được, dữ liệu tham số servo trong bộ nhớ của bộ điều khiển CNC mã hóa loại ổ đĩa đã được cài đặt, và đọc các tham số liên quan từ màn hình của bộ điều khiển có thể xác nhận biến thể chính xác.

Q2: Máy của tôi sử dụng một H106 và một H302 trong cùng một tủ điều khiển. Trục H106 đã bị lỗi. Tôi có nên chỉ thay thế H106, hay điều tra xem H302 có thể bị ảnh hưởng hay không?

Thay thế H106 làm hành động chính. Trong cấu hình tủ nơi một mô-đun một trục và một mô-đun ba trục hoạt động độc lập, lỗi trong H106 được cô lập về điện với H302 theo bản chất của kiến trúc mô-đun riêng biệt — chúng chia sẻ nguồn cung cấp điện AC nhưng các tầng điều khiển riêng lẻ của chúng hoạt động độc lập. Trừ khi sự kiện lỗi liên quan đến một sự kiện vật lý như tăng điện áp, xâm nhập chất làm mát, hoặc phóng điện có thể ảnh hưởng đến nhiều mô-đun cùng một lúc, H302 phục vụ các trục khỏe mạnh không yêu cầu thay thế. Sau khi lắp đặt bộ phận thay thế H106, chạy tất cả các trục qua một chu kỳ di chuyển hoàn chỉnh ở tốc độ giảm trước khi quay trở lại sản xuất, theo dõi bất kỳ mã báo động hoặc hành vi bất thường nào trên các trục H302 — điều này xác nhận rằng sự kiện nguồn đã gây ra lỗi H106 không để lại hư hỏng tiềm ẩn trong phần cứng liền kề. Nếu tất cả các trục chạy sạch sẽ, H302 gần như chắc chắn không bị ảnh hưởng.

Q3: A06B-6096-H106 có giống với A06B-6096-H104 không? Chúng trông giống nhau và tôi đã thấy cả hai được đề cập trong tài liệu cho cùng một dòng máy.

H106 và H104 là các biến thể liên quan nhưng khác biệt trong nhóm một trục 6096. Chữ số "1" hàng đầu trong cả hai hậu tố xác nhận cả hai đều là mô-đun một trục, nhưng các chữ số cuối cùng "06" và "04" đại diện cho các bậc đầu ra hiện tại khác nhau. Mỗi bậc được ghép nối với các định mức dòng điện động cơ cụ thể, và các tham số bộ điều khiển CNC được cấu hình cho bậc cụ thể được cài đặt khi ủy quyền. Thay thế H104 cho H106 hoặc ngược lại không phải là sự thay thế tương đương — nó yêu cầu xác minh khả năng tương thích của động cơ với bậc thay thế và điều chỉnh các tham số servo liên quan trong bộ điều khiển. Để thay thế bảo trì đơn giản, con đường an toàn và đơn giản nhất là tìm nguồn cung ứng H106 chính xác như đã cài đặt. Nếu chỉ có H104 có sẵn và H106 không thể tìm nguồn cung ứng, hãy tham khảo tài liệu tham số của máy trước khi tiến hành thay thế, và chuẩn bị để điều chỉnh lại trục sau khi lắp đặt.

Q4: Chúng tôi đang tìm nguồn cung ứng A06B-6096-H106 cho một máy đang chạy một ca sản xuất. Máy đã hoạt động đáng tin cậy trong nhiều năm và đây là lỗi bộ khuếch đại servo đầu tiên. Lỗi của mô-đun một trục thường cho biết điều gì về phần còn lại của hệ thống điều khiển?

Một lỗi ổ đĩa đầu tiên sau nhiều năm hoạt động đáng tin cậy thường là một sự kiện cục bộ chứ không phải là tín hiệu của sự suy giảm hệ thống rộng hơn. Các thành phần bộ khuếch đại servo — đặc biệt là các tụ điện điện phân và các mối nối transistor công suất — có tuổi thọ hữu hạn được đo bằng giờ hoạt động tích lũy và chu kỳ nhiệt, và các thành phần này có thể đạt đến cuối vòng đời độc lập với mọi thứ khác trong tủ. Lỗi một mô-đun sau một lịch sử dịch vụ dài có nhiều khả năng phản ánh rằng H106 đã đạt đến cuối vòng đời thành phần của nó hơn là hệ thống điều khiển nói chung đang gặp sự cố. Chỉ báo có nhiều thông tin hơn là những gì xảy ra sau khi thay thế: nếu máy hoạt động bình thường trở lại và chạy mà không có sự cố nào khác trong sáu đến mười hai tháng tiếp theo, lỗi đó thực sự là cục bộ. Nếu xảy ra các lỗi bổ sung trong các mô-đun khác hoặc hệ thống điều khiển trong một thời gian ngắn sau khi thay thế H106, mô hình đó cho thấy sự lão hóa tụ điện rộng hơn hoặc sự suy giảm trong môi trường tủ, và cần kiểm tra toàn diện hơn phần cứng ổ đĩa còn lại.

Q5: Chúng tôi có cơ hội mua một lô nhỏ các đơn vị A06B-6096-H106 đã qua sử dụng từ một cơ sở vừa ngừng hoạt động nhiều máy giống hệt nhau. Việc mua số lượng lớn có phải là một chiến lược hợp lý cho các bộ phận dự phòng của ổ đĩa cũ không?

 Đó là một chiến lược hợp lý với một vài điều kiện kèm theo. Mua nhiều đơn vị từ một nguồn đã biết — đặc biệt là một nguồn mà bạn có thể xác minh lịch sử máy, điều kiện hoạt động của ổ đĩa và lý do ngừng hoạt động — có thể dự đoán được hơn nhiều so với việc mua các đơn vị riêng lẻ từ các nguồn thị trường thứ cấp ẩn danh theo thời gian. Các câu hỏi quan trọng cần đặt ra trước khi cam kết mua một lô là liệu tất cả các đơn vị có đến từ cùng một thế hệ máy hay không (đảm bảo thông số kỹ thuật bậc dòng điện nhất quán), liệu bất kỳ đơn vị nào trong số đó có bị loại bỏ do lỗi thay vì ngừng hoạt động theo lịch trình hay không, và liệu các ổ đĩa đã được lưu trữ trong điều kiện được kiểm soát kể từ khi tháo ra hay không. Các đơn vị từ một kế hoạch ngừng hoạt động đã được lưu trữ khô ráo và ổn định nhiệt độ là một vấn đề khác với các đơn vị đã nằm trong container ngoài trời trong mười tám tháng. Đối với một cơ sở vận hành nhiều máy có ổ đĩa H106, một lô đã được xác minh từ một nguồn đã biết duy nhất có thể cung cấp bảo hiểm dự phòng trong vài năm với chi phí khó có thể sánh được thông qua việc tìm nguồn cung ứng riêng lẻ — nhưng chỉ khi nguồn gốc và lịch sử lưu trữ đã được xác minh đầy đủ trước khi mua.

Một trục. Dòng đã xác nhận. Sẵn sàng để vận chuyển.
