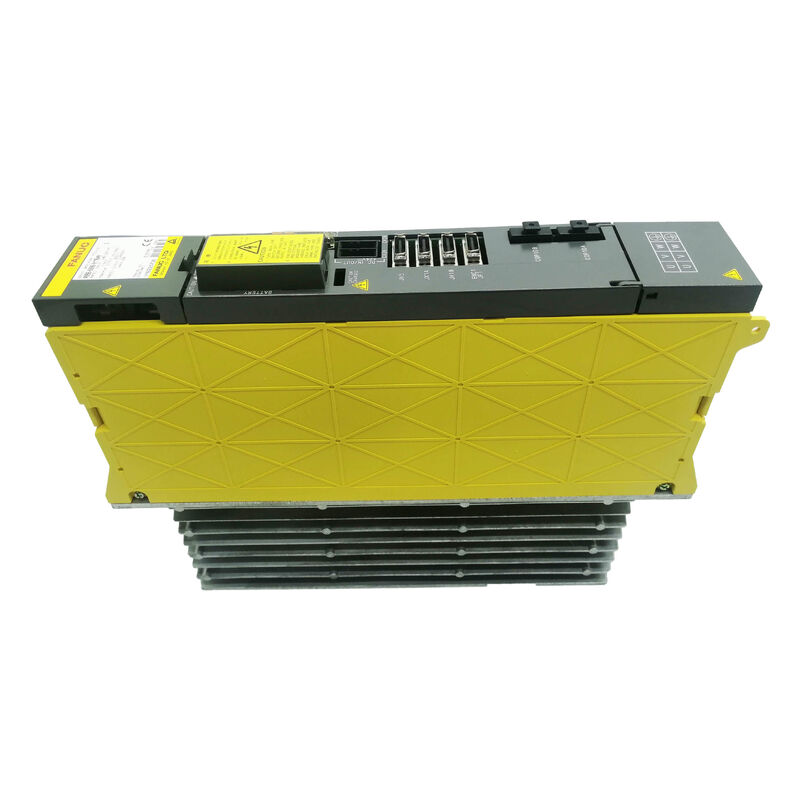

A06B-6096-H206 FANUC AC Servo Amplifier Unit A06B6096H206

FANUC A06B-6096-H206. Alpha SVM2-40/40 Mô-đun Servo hai trục 12.5A / 12.5A / FSSB / Series 16i / 18i / 21i

Số phần:A06B-6096-H206

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:Mô-đun khuếch đại AC servo hai trục

SVM2-40/40 2 trục ở cùng lớp điện

A06B-6096-H206 là SVM2-40/40 ¢ mô-đun servo Alpha hai trục đối xứng, với cả hai trục L và M ở công suất định lượng 12,5A giống nhau.Danh hiệu 40/40 có nghĩa là cả hai kênh đều thúc đẩy động cơ cùng lớp dòng với khả năng phù hợpĐây là cấu hình cho máy công cụ, trong đó hai trục mang các hồ sơ tải tương đương 2 trục đôi chia sẻ một khe tăng cường trong tủ.

Dòng A06B-6096 sử dụng truyền thông sợi quang FSSB giữa CNC và mô-đun ổ đĩa. Đây là sự khác biệt chính so với các dòng 6090 và 6066 Alpha C trước đó,sử dụng dây dẫn giao diện PWM song song6096 SVM cũng dựa trên một bus DC chia sẻ được cung cấp bởi một PSM đồng hành (Power Supply Module), thay vì tự chỉnh sửa đầu vào AC của riêng nó như loạt 6090 SVUC trước đó đã làm.Hai thay đổi này FSSB truyền thông và bus DC chia sẻ xác định 6096 là thế hệ Alpha SVM phù hợp với hệ thống CNC Series 16i/18i/21i i.

H206 trong phạm vi A06B-6096 hai trục

Sau cùng mã hóa lớp hiện tại cho mỗi kênh. H206 ở mức 12,5A mỗi kênh là một biến thể công suất cao hơn trong gia đình SVM2.Đối với trục động cơ động cơ đòi hỏi nhiều dòng điện hơn so với SVM2 nhỏ hơn biến thể cung cấp, H206 là thông số kỹ thuật chính xác. Đối với cặp động cơ không đối xứng (nơi các trục L và M điều khiển động cơ có kích thước khác nhau),sẽ được xác định các biến thể SVM2 không đối xứng với các chỉ số dòng điện khác nhau trên mỗi kênh. H206 là cho các cặp phù hợp.

Xác nhận số bộ phận của mô-đun được lắp đặt từ nhãn riêng của nóHình thức vật lý có thể trông giống nhau nhưng thông số kỹ thuật điện khác nhau.

Các thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A06B-6096-H206 và H204 (SVM2-20/20) là gì?

Cả hai đều là các mô-đun Alpha SVM hai trục với giao diện FSSB.Các biến thể chính xác được xác định bởi dòng điện danh nghĩa của các động cơ servo kết nốiThay thế H204 cho H206 trên động cơ đòi hỏi dòng điện cao hơn sẽ tạo ra lỗi quá dòng.

Câu 2: A06B-6096-H206 có yêu cầu nguồn điện PSM bên ngoài không?

Vâng. SVM 6096 dựa trên một bus DC chia sẻ được cung cấp bởi một Alpha PSM đồng hành (A06B-6087 hoặc A06B-6088 series).PSM điều chỉnh AC ba pha đến và cung cấp điện áp bus DC cho tất cả các mô-đun SVM và SPM được kết nốiChứng minh số năng lượng của PSM bao gồm tải tích hợp của tất cả các mô-đun được kết nối.

Câu 3: Cả hai trục L và M báo động cùng một lúc.

Các báo động đồng thời trên cả hai trục của mô-đun SVM2 có thể chỉ ra lỗi cấp mô-đun (sự mất mát bus DC chung hoặc lỗi điện điều khiển) hoặc tình trạng phía trên (sự cố PSM, gián đoạn liên lạc FSSB).Kiểm tra trạng thái PSM đầu tiên và xác minh các kết nối cáp FSSB với mô-đun nàyMột lỗi PSM sẽ đưa tất cả các SVM và SPM mô-đun offline cùng một lúc, sản xuất đồng thời báo động trên tất cả các trục.

Q4: Việc thay thế A06B-6096-H206 có yêu cầu thay đổi tham số CNC không?

Đối với một thay thế SVM2-40/40 giống nhau, không cần thay đổi tham số CNC nào. Các tham số trục được lưu trữ trong SRAM của CNC và không bị ảnh hưởng bởi việc trao đổi khuếch đại.,Kiểm tra việc gán trục FSSB trong CNC phù hợp với vị trí vật lý của mô-đun trong tủ truyền động.

Q5: A06B-6096-H206 có nguồn gốc từ đâu?

Thông qua FANUC CNC thị trường phụ chuyên gia Alpha đại lý khuếch đại và các công ty sửa chữa CNC giữ trao đổi và dư thừa cổ phiếu.Một thử nghiệm chức năng dưới tải động cơ thực tế trên cả hai kênh là xác minh chấp nhận đáng tin cậy nhất.
