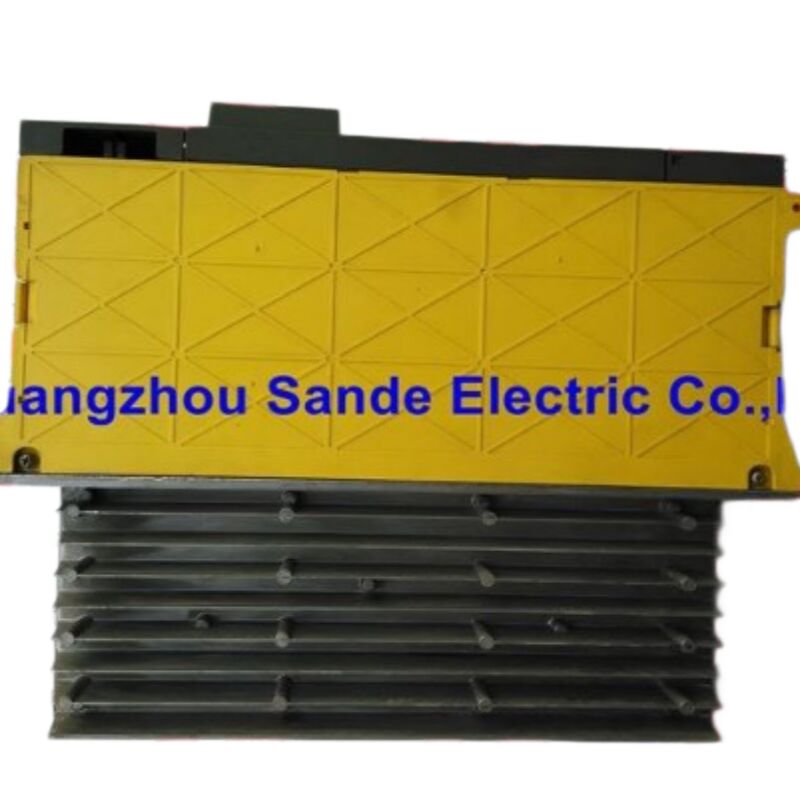

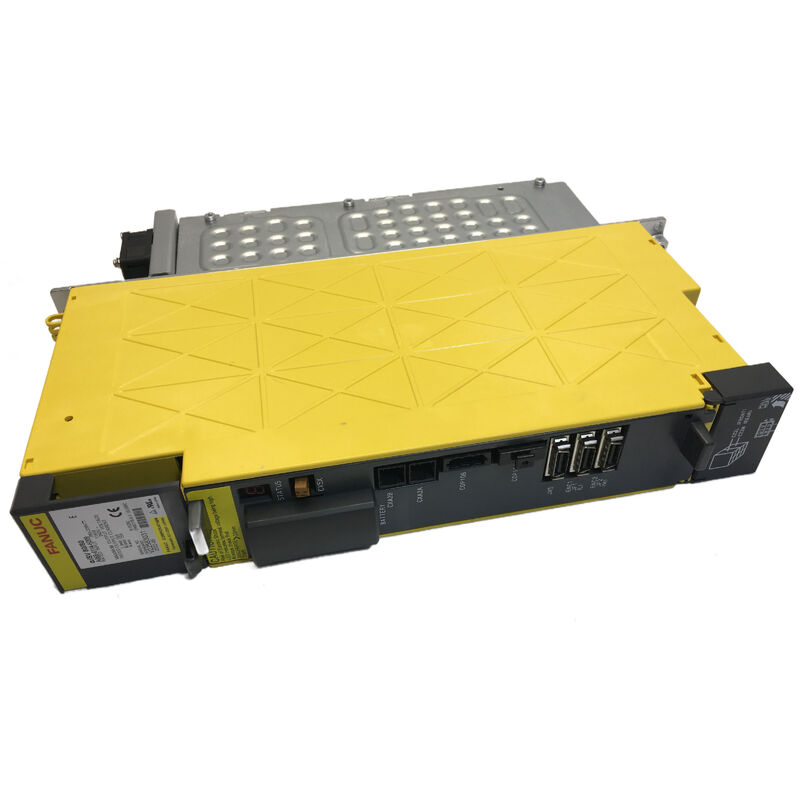

FANUC A06B-6114-H109 — Alpha i SVM1-360i, Mô-đun Trục Đơn Lớn Nhất Trong Dòng 6114

Một số công việc thay thế bộ truyền động servo rất đơn giản. Rồi có SVM1-360i.

A06B-6114-H109 chiếm vị trí cao nhất trong dòng alpha i 6114 của FANUC: đầu ra định mức 115A, ba mô-đun transistor IGBT nội bộ 400A, diện tích lắp đặt tủ 150mm và định danh SVM1-360i — nghĩa là cấp dòng hạng 360 trong dòng mô-đun trục đơn alpha i. Nó được chế tạo cho các trục chính có nhu cầu cao nhất trên các trung tâm gia công lớn: loại trục điều khiển bàn xoay quá khổ, pallet nặng hoặc đầu phay khổ lớn, nơi yêu cầu dòng điện động cơ vượt xa khả năng của các bộ truyền động tầm trung.

Việc tìm nguồn cung ứng đúng đơn vị này và vận chuyển nhanh chóng là yếu tố giữ cho máy có giá trị cao tiếp tục sản xuất linh kiện thay vì phải chờ đợi. Sande Electric có sẵn A06B-6114-H109 ở tình trạng mới và đã qua sử dụng được kiểm tra, vận chuyển trên toàn thế giới trong vòng 0–3 ngày làm việc.

Alpha i SVM: Kiến trúc Khác Biệt Với Beta SVU

Bất kỳ ai tìm nguồn cung ứng bộ truyền động servo FANUC qua nhiều thế hệ sản phẩm sẽ nhận thấy một sự phân chia cấu trúc cơ bản. Dòng beta SVU — dòng 6093 được đề cập ở nơi khác trong danh mục của chúng tôi — là các đơn vị độc lập. Mỗi đơn vị có bộ nguồn tích hợp riêng, chuyển đổi AC đầu vào trực tiếp và lắp đặt độc lập bất cứ nơi nào có nguồn AC. Beta SVU có thể đặt ở phía đối diện của máy với phần còn lại của bộ truyền động vì nó mang nguồn điện riêng.

A06B-6114-H109 có kiến trúc hoàn toàn khác. Là một SVM — Mô-đun Servo — nó không chứa bộ nguồn. Nó nhận nguồn điện bus DC từ một mô-đun aiPS (Bộ Nguồn Alpha i) được chia sẻ, bộ nguồn này chuyển đổi AC ba pha đầu vào thành điện áp liên kết DC mà tất cả các mô-đun SVM trên bus đó đều lấy nguồn. Một aiPS (hoặc trong các cài đặt có nhu cầu cao, hai mô-đun aiPS song song) cấp nguồn cho bus DC; các mô-đun SVM và trục chính riêng lẻ lấy nguồn từ bus đó cho công suất đầu ra của chúng.

Kiến trúc này có hai hệ quả trực tiếp. Thứ nhất, A06B-6114-H109 phải được lắp đặt trong tủ truyền động bao gồm aiPS tương thích — thường là mô-đun nguồn dòng A06B-6110 hoặc A06B-6111 với định mức công suất liên tục đủ cho tổng tải trên bus. Thứ hai, một lỗi aiPS sẽ làm tất cả các SVM trên bus đó ngoại tuyến đồng thời, trong khi trong hệ thống beta SVU, lỗi bộ nguồn của một đơn vị độc lập chỉ ảnh hưởng đến trục đó. Cả hai kiến trúc đều có các trường hợp sử dụng hợp pháp; kiến trúc bus SVM được chọn khi nhiều trục công suất cao được nhóm lại với nhau và khi hiệu quả bộ nguồn và xử lý tái sinh tập trung vượt trội hơn sự linh hoạt về vị trí của các đơn vị độc lập.

Vị trí của SVM1-360i trong Dải Mô-đun Alpha i 6114

Dòng 6114 bao gồm nhiều cấp dòng khác nhau, tất cả đều chia sẻ giao diện cáp quang FSSB giống nhau và kiến trúc cơ bản giống nhau. Các mô-đun trục đơn tăng dần qua các cấp dòng lớn hơn:

• SVM1-20i (H101) — định mức 6A, rộng 60mm, động cơ alpha i nhẹ nhất
• SVM1-40i (H102/H103) — định mức 11A, rộng 60mm
• SVM1-80i (H105) — định mức 19A, rộng 60mm, một mô-đun IGBT 100A
• SVM1-160i (H106) — IGBT lớn hơn, cấp trung-cao
• SVM1-360i (H109) — định mức 115A, rộng 150mm, ba mô-đun IGBT 400A — mô-đun trục đơn cao nhất trong dòng

Bước nhảy từ H106 lên H109 là đáng kể. SVM1-360i rộng 150mm — gấp hai lần rưỡi chiều rộng của các mô-đun 60mm nhỏ nhất — và chứa ba mô-đun transistor IGBT định mức 400A mỗi mô-đun, được sắp xếp theo cấu hình song song để cung cấp khả năng đầu ra liên tục kết hợp 115A. Mô-đun này là giới hạn vật lý và điện của dòng SVM alpha i trục đơn. Nó tương thích với các động cơ servo alpha i lớn nhất của FANUC: các động cơ dòng α50i/3000 và αC50 xuất hiện trên các trục chính có nhu cầu cao nhất của thiết bị gia công khổ lớn.

Thông số kỹ thuật

Kiến trúc Ba IGBT và Ý nghĩa đối với Bảo trì

Hầu hết các mô-đun SVM alpha i ở các cấp dòng nhỏ hơn sử dụng một mô-đun transistor IGBT duy nhất. SVM1-80i (H105) sử dụng một transistor 100A; các mô-đun tầm trung tăng dần qua các thiết bị đơn lẻ lớn hơn. SVM1-360i khác biệt: ba mô-đun IGBT rời 400A được lắp đặt bên trong và hoạt động song song để cung cấp khả năng dòng đầu ra kết hợp.

Cấu hình ba transistor này có một số ý nghĩa. Lỗi quá dòng trên trục L (mã báo động 8 trên đèn LED phía trước) hoặc lỗi IPM trên cùng một trục (mã báo động hiển thị dưới dạng số có dấu chấm, ví dụ: 8.) có thể bắt nguồn từ bất kỳ một trong ba transistor. Một transistor bị lỗi duy nhất trong ba cái không nhất thiết gây ra lỗi đầu ra tổng thể ngay lập tức — nó có thể biểu hiện dưới dạng các lần ngắt quá dòng không liên tục trong điều kiện tải cao trước khi thiết bị hỏng hoàn toàn. Nhận biết mẫu này sớm sẽ tránh được sự dừng đột ngột.

Quạt làm mát bên trong và quạt bên ngoài trên bộ tản nhiệt đều phục vụ các chức năng quan trọng. Với công suất đầu vào định mức 26kW, hoạt động liên tục ở tải dòng cao tạo ra nhiệt đáng kể. Quạt tản nhiệt bên ngoài là thành phần quản lý nhiệt chính cho các mô-đun IGBT — lỗi của nó thường kích hoạt mã báo động F (quạt làm mát bên ngoài dừng) trên đèn LED phía trước trước khi xảy ra hư hỏng nhiệt. Kiểm tra cả hai quạt trong quá trình bảo trì định kỳ và có sẵn các cụm quạt như phụ tùng tiêu hao là một thực hành tốt trên bất kỳ máy nào đang chạy SVM1-360i trên trục chính có chu kỳ làm việc cao.

Các biến thể phần mềm: #J006 và #N

A06B-6114-H109 có sẵn ở cấu hình cơ bản và ít nhất hai biến thể phần mềm được ghi nhận: #J006 và #N. Các hậu tố này chỉ ra các tùy chọn phần mềm nhà máy được cài đặt trong card điều khiển, thường chỉ định các tính năng như xử lý phản hồi độ phân giải cao, các phiên bản thuật toán HRV cụ thể hoặc các bộ tham số dành riêng cho ứng dụng cho các cặp động cơ và máy công cụ cụ thể.

Để thay thế tương đương trên một máy hiện có, biến thể nên khớp với nhãn của đơn vị gốc nếu có thể. Trong hầu hết các trường hợp, việc thay thế H109 cơ bản bằng biến thể #J006 hoặc #N (hoặc ngược lại) không gây ra lỗi phần cứng ngay lập tức, nhưng có thể yêu cầu điều chỉnh tham số nếu CNC đã được cấu hình đặc biệt cho bộ tính năng của biến thể.

Nếu nhãn của đơn vị gốc vẫn còn đọc được, hãy ghi lại mã sản phẩm đầy đủ bao gồm bất kỳ hậu tố nào trước khi đặt hàng. Nếu không biết hậu tố hoặc nhãn của đơn vị gốc bị hỏng, hãy liên hệ với chúng tôi với mã máy CNC và loại động cơ — chúng tôi có thể tư vấn biến thể phù hợp nhất cho ứng dụng của bạn.

Các tùy chọn tình trạng và hàng tồn kho

Các đơn vị A06B-6114-H109 mới tồn kho là sản phẩm FANUC chính hãng trong bao bì gốc, chưa từng được lắp đặt. Chúng được bảo hành 12 tháng tại kho và đại diện cho lựa chọn rủi ro thấp nhất cho các máy trong môi trường sản xuất liên tục với cường độ cao. Đối với bộ truyền động 115A trên trục gia công chính, nơi thời gian ngừng hoạt động không mong muốn tốn kém, hàng mới rất đáng với mức giá cao hơn.

Các đơn vị đã qua sử dụng được kiểm tra được lấy từ các máy đã ngừng hoạt động, được kiểm tra để xác minh chức năng của cả hai trục và giao tiếp FSSB, và được cung cấp bảo hành 3 tháng. Liên hệ với chúng tôi để xác nhận tình trạng sẵn có của cả hai loại trước khi đặt hàng — hàng tồn kho của các mô-đun alpha i dòng cao di chuyển nhanh chóng.

Đặt hàng, Thanh toán & Vận chuyển

Vận chuyển toàn cầu qua DHL và FedEx trong vòng 0–3 ngày làm việc kể từ khi thanh toán được xác nhận. Có thể kết hợp vận chuyển cho các đơn hàng nhiều mặt hàng.

Các tùy chọn thanh toán:

• Chuyển khoản ngân hàng (T/T) — tất cả giá trị đơn hàng
• PayPal — đơn hàng lên đến 500 đô la
• Western Union — tất cả giá trị đơn hàng

Thuế nhập khẩu và thuế địa phương là trách nhiệm của người mua tại điểm đến.

Bảo hành & Trả hàng

Việc trả hàng được chấp nhận đối với các đơn vị bị hư hỏng khi nhận, không đầy đủ, không đúng mô tả hoặc xác nhận không hoạt động trong vòng 4 ngày kể từ khi nhận hàng. Đơn vị phải được trả lại trong tình trạng ban đầu với nhãn bảo hành còn nguyên vẹn; chi phí vận chuyển trả hàng là trách nhiệm của người mua. Bảo hành không bao gồm hư hỏng do lắp đặt không đúng cách, bộ nguồn không tương thích hoặc hư hỏng vật lý sau khi giao hàng.

Câu hỏi thường gặp

Q1: A06B-6114-H109 được dán nhãn SVM — điều đó có nghĩa là nó cần một mô-đun nguồn riêng biệt không? Loại nào tương thích?

A: Có. Không giống như các đơn vị FANUC beta SVU có bộ nguồn tích hợp, SVM1-360i là một mô-đun kết nối bus nhận nguồn DC chính từ aiPS (Bộ Nguồn Alpha i) được chia sẻ. Mô-đun aiPS chỉnh lưu AC đầu vào ba pha và duy trì bus DC mà tất cả các mô-đun SVM và bộ khuếch đại trục chính trên bus đó đều lấy nguồn. Đối với một SVM1-360i duy nhất, aiPS tương thích phải có trong cùng tủ truyền động và phải có định mức công suất liên tục đủ để bao gồm công suất đầu vào định mức 26kW của mô-đun này cộng với bất kỳ mô-đun nào khác chia sẻ cùng một bus. Dòng A06B-6110 và A06B-6111 là các dòng aiPS điển hình được sử dụng với các mô-đun SVM 6114. Nếu aiPS đã được lắp đặt và hoạt động trong tủ của bạn, việc chỉ thay thế SVM1-360i là một thao tác thay thế trực tiếp trên các đầu nối bus DC.

Q2: Điều gì phân biệt H109 với các mô-đun trục đơn khác trong dòng 6114 — đặc biệt là H106 — và làm thế nào để tôi xác nhận máy của mình sử dụng loại nào?

A: H109 là SVM1-360i, định mức đầu ra 115A với ba mô-đun IGBT bên trong và rộng 150mm. H106 là mô-đun trục đơn có dòng điện thấp hơn từ cùng dòng 6114 nhưng có cấu hình IGBT nhỏ hơn và diện tích tủ hẹp hơn. Phương pháp xác nhận đơn giản nhất là nhãn trên đơn vị đã lắp đặt — mã sản phẩm FANUC và định danh SVM (SVM1-360i cho H109) được in trực tiếp trên nhãn mô-đun. Nếu đơn vị đã được tháo ra và nhãn bị hỏng, hãy kiểm tra tài liệu tủ điện của máy hoặc màn hình tham số CNC: bộ điều khiển CNC FANUC với FSSB có thể hiển thị mã định danh mô hình bộ khuếch đại được kết nối trên màn hình bảo trì servo. Về mặt vật lý, chiều rộng 150mm và cấu hình làm mát hai quạt (quạt bên trong cộng với quạt tản nhiệt bên ngoài) là đặc trưng của H109 và phân biệt nó với các mô-đun hẹp hơn trong cùng dòng.

Q3: Sau khi lắp đặt H109 thay thế, CNC hiển thị báo động servo 8 (quá dòng trục L) gần như ngay lập tức khi bật trục. Cần kiểm tra gì trước tiên?

A: Báo động 8 trên đèn LED của mô-đun alpha i cho biết tình trạng quá dòng trục L được phát hiện bởi phần cứng truyền động. Kiểm tra đầu tiên là dây động cơ: kiểm tra cáp nguồn U, V, W từ mô-đun đến động cơ xem có bị ngắn mạch giữa các pha hoặc từ pha đến đất không — nguyên nhân phổ biến gây quá dòng ngay lập tức khi khởi động, đặc biệt nếu có bất kỳ công việc nào được thực hiện gần cáp động cơ trong quá trình thay thế mô-đun. Thứ hai, kiểm tra cách điện cuộn dây động cơ bằng máy đo megohm 500V giữa mỗi đầu cuối động cơ và đất; giá trị đọc dưới 1MΩ cho thấy sự suy giảm cách điện của động cơ sẽ kích hoạt quá dòng trong bộ truyền động bất kể tình trạng của bộ truyền động. Thứ ba, xác nhận rằng các tham số servo CNC cho trục — đặc biệt là mã động cơ (tham số 2020) — xác định chính xác loại động cơ được kết nối với H109; mã động cơ không chính xác có thể khiến bộ truyền động đặt giới hạn dòng điện không phù hợp với động cơ thực tế, kích hoạt phát hiện quá dòng sớm dưới tải gia tốc bình thường.

Q4: A06B-6114-H109 có thể điều khiển động cơ alpha i dòng αC, không chỉ dòng động cơ αi tiêu chuẩn không?

A: Có. Dòng động cơ αC (alpha core) và dòng αi tiêu chuẩn đều sử dụng cùng một giao diện phản hồi servo và nguồn của FANUC, và SVM1-360i có kích thước phù hợp cho các động cơ αC lớn trong dòng 50. Yêu cầu chính là nhu cầu dòng điện tối đa của động cơ ở tải hoạt động và dải tốc độ nằm trong khả năng đầu ra liên tục 115A của H109. Tham số mã động cơ trong CNC phải được đặt thành mã mô hình động cơ αC cụ thể đang sử dụng — CNC sử dụng điều này để tính toán giới hạn dòng điện, hồ sơ gia tốc và ngưỡng lỗi. FANUC ghi lại các chỉ định mã động cơ cho động cơ αC trong cùng các phần hướng dẫn tham số như động cơ αi; không yêu cầu bộ tham số riêng biệt. Nếu máy ban đầu được đưa vào hoạt động với một động cơ αC cụ thể, bộ tham số trên đơn vị H109 ban đầu (hoặc trong các tham số đã lưu của CNC) sẽ có mã động cơ chính xác.

Q5: Các hậu tố biến thể phần mềm #J006 và #N trên A06B-6114-H109 cho biết điều gì, và biến thể có cần khớp chính xác để thay thế không?

A: Các biến thể phần mềm trong các mô-đun bộ khuếch đại servo FANUC thường mã hóa các tùy chọn được cài đặt tại nhà máy trong firmware của card điều khiển: các ví dụ phổ biến bao gồm các phiên bản thuật toán HRV (High Response Vector) cụ thể, cài đặt giao diện bộ mã hóa độ phân giải cao và các bổ sung hỗ trợ động cơ dành riêng cho ứng dụng. Hậu tố #J006 thường chỉ định một sự kết hợp cụ thể các tính năng phần mềm servo được kích hoạt cho các ứng dụng OEM máy công cụ cụ thể. Hậu tố #N là một ký hiệu biến thể phần mềm tiêu chuẩn được sử dụng trên nhiều dòng sản phẩm FANUC. Để thay thế, việc khớp biến thể chính xác là cách tiếp cận an toàn nhất — nó đảm bảo hành vi firmware của đơn vị mới giống hệt với đơn vị gốc mà không yêu cầu bất kỳ điều chỉnh tham số CNC nào. Trên thực tế, việc thay thế biến thể này bằng biến thể khác trong cùng mã sản phẩm cơ bản H109 thường hoạt động chính xác, vì phần cứng giống hệt nhau và sự khác biệt về biến thể chủ yếu nằm ở các giá trị mặc định tham số hoặc các tính năng có sẵn chứ không phải ở logic hoạt động cơ bản. Tuy nhiên, nếu sau khi thay thế biến thể không khớp, CNC hiển thị cảnh báo khởi tạo servo hoặc trục hoạt động bất thường khi bật lần đầu, hãy so sánh phiên bản phần mềm bộ khuếch đại được hiển thị trên màn hình bảo trì servo của CNC với hồ sơ vận hành máy và điều chỉnh bất kỳ tham số nào bị ảnh hưởng cho phù hợp. Liên hệ với chúng tôi nếu bạn cần xác nhận tính sẵn có của biến thể trước khi đặt hàng.
