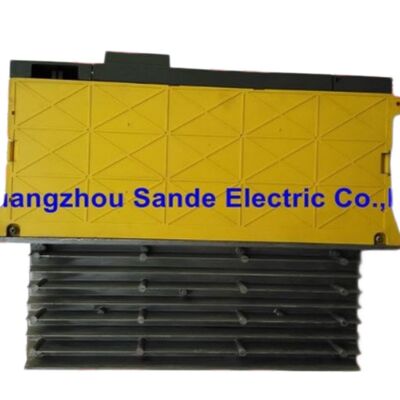

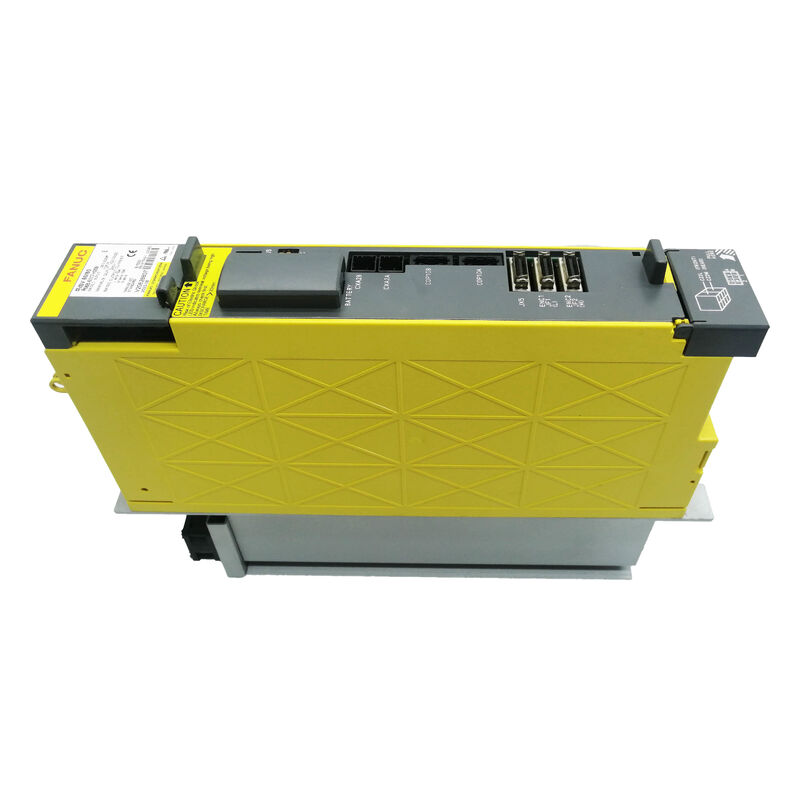

A06B-6117-H206 Bộ khuếch đại servo AC FANUC A06B6117H206 AO6B-6II7-H2O6

FANUC A06B-6117-H206 Alpha i Servo Amplifier Module AiSV 20/40

Mô tả sản phẩm

CácA06B-6117-H206là mộtMô-đun khuếch đại Alpha i 2 trụcđược FANUC liệt kê làαi SV 20/40Trong bảng cấu hình FANUC, thông số kỹ thuật thứ tự này xuất hiện trong200VAC đầu vàogia đình servo-amplifier và thuộc nhóm được sử dụng vớiCNC dòng i thông qua giao diện FSSB.

Điều đó làm cho nó trở thành một bộ khuếch đại hai trục được xác định cho các máy cần một trục có dung lượng nhẹ hơn và một trục có dung lượng lớn hơn trong cùng một cơ thể mô-đun.

Giá trị của nó nằm trong sự sắp xếp trục hỗn hợp này.Trục L được định giá ở 6,5 cánh tay với giới hạn dòng điện danh nghĩa 20 Apeak, trong khiM-trục được đánh giá ở 13 cánh tay với 40 Apeak giới hạn hiện tại danh nghĩa.

Cấu trúc không đối xứng đó chính xác là lý do tại sao H206 không thể thay thế với phiên bản 20/20 hoặc 40/40 chỉ vì chúng thuộc cùng một gia đình.Gặp 20/40 là bản sắc cốt lõi của sản phẩm.

Định dạng và vị trí nhóm cơ khí của FANUCSVM2-20/40itrongrộng 60 mm, vây bên ngoàiframe category, và phần kích thước bên ngoài bản đồ mô hình này đểSơ đồ phác thảo 2 / Panel Cut-out 2 / Khu vực bảo trì 1Điều đó quan trọng trong các bảng điều khiển thực sự.

Một bộ khuếch đại thay thế chỉ hữu ích nếu nó phù hợp với không gian tủ hiện có, đường làm mát và kế hoạch lắp đặt mà không buộc phải sửa đổi không cần thiết.

Về mặt thương mại, H206 là loại người mua phụ tùng thường tìm kiếm thay thế chính xác hơn là thay thế đầu cơ.

Trong các tình huống dịch vụ, giữ bố trí khuếch đại trộn trục ban đầu thường tránh nhầm lẫn tham số, đơn giản hóa việc tái sử dụng,và giữ cho bố trí điện phù hợp với thiết kế ban đầu của người chế tạo máy.

Đó là lý do tại sao tên gọi FANUC chính xác rất quan trọng:A06B-6117-H206 = αi SV 20/40 = bộ khuếch đại hỗn hợp dòng servo hai trục.

Dữ liệu kỹ thuật

Câu hỏi thường gặp

Q1: Danh hiệu chính thức của FANUC cho A06B-6117-H206 là gì?
FANUC liệt kê mô hình này làαi SV 20/40trong hướng dẫn bảo trì αi, và hướng dẫn mô tả xác định cùng một lớp hiện tại nhưSVM2-20/40i.

Nói một cách đơn giản, nó là một bộ khuếch đại servo hai trục nơi hai kênh không chia sẻ cùng một lớp đầu ra.

Cấu trúc hỗn hợp đó là đặc điểm xác định của mô-đun.

Q2: Giá trị đầu ra định số của bộ khuếch đại này là bao nhiêu?
Bảng thông số kỹ thuật FANUC SVM cho thấyTrục L ở 6,5 cánh tay với giới hạn dòng điện danh nghĩa 20 ApeakvàM-trục ở 13 cánh tay với một giới hạn dòng điện danh nghĩa 40 ApeakĐây là điểm khác biệt kỹ thuật của H206.

Nó không phải là một bộ khuếch đại 20/20 cân bằng và không phải là một bộ khuếch đại 40/40 cân bằng; nó được cố tình chia thành hai lớp điện lực servo khác nhau.

Q3: Tại sao H206 không thể hoán đổi với các bộ khuếch đại αi hai trục khác?
Bởi vì trong gia đình FANUC αi, các mô-đun hai trục được tổ chức bởi các kết hợp dòng điện cụ thể.

Một đơn vị 20/40 được chọn khác với một đơn vị 20/20 hoặc 40/40, và sự khác biệt đó ảnh hưởng đến sự phù hợp của động cơ / bộ khuếch đại và hành vi điện phía trục.

Sử dụng một mô-đun tương tự về mặt vật lý từ lớp dòng không đúng có thể biến một thay thế đơn giản thành một vấn đề cho phép.

Q4: Mô hình này sử dụng định dạng tủ nào?
FANUC nhóm lớp này dướiGia đình bộ khuếch đại rộng 60 mm với vây bên ngoài, và các bản đồ phần kích thước bên ngoàiSVM2-20/40iđếnSơ đồ phác thảo 2, Phân loại bảng điều khiển 2, Khu vực bảo trì 1.

Đối với một kỹ sư bảo trì, điều đó hữu ích bởi vì nó cung cấp một điểm khởi đầu vững chắc để kiểm tra phù hợp tủ, tương thích cắt ra, và yêu cầu thông qua dịch vụ trước khi lắp đặt.

Q5: Điều gì nên được xác minh trước khi mua bộ phận này?
Thông số kỹ thuật đặt hàng được cài đặt nên được kiểm tra đầu tiên, sau đó là sự sắp xếp trục, loại giao diện và định dạng tủ.

Kể từ khi hướng dẫn FANUC liên kết gia tăng gia đình này vớiMáy CNC dòng i với FSSB, điều quan trọng là xác nhận rằng máy vẫn sử dụng cùng một kiến trúc điều khiển.

Khớp mô hình chính xác đặc biệt quan trọng trên các mô-đun trục hỗn hợp như cái này bởi vì giá trị của đơn vị nằm trong sự kết hợp 20/40 cụ thể của nó, không chỉ là ngoại hình của nó.
