Trình điều khiển động cơ Servo
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A06B-6114-H207 |

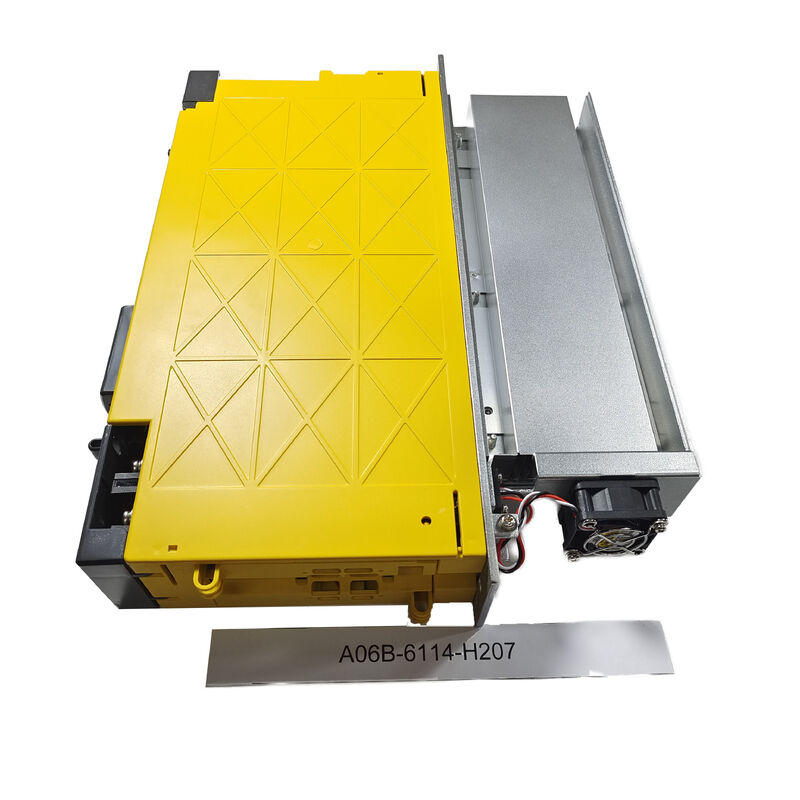

CácA06B-6114-H207là mộtMô-đun khuếch đại FANUC Alpha i 2 trụcđược xác định trong dòng bộ khuếch đại αi làαi SV 40/40, tương ứng vớiSVM2-40/40ilớp học.
Nó thuộc vềDòng đầu vào 200-Vvà được sử dụng vớiCNC dòng i (Mô hình B) thông qua giao diện FSSB, điều này đặt nó thẳng vào kiến trúc servo mô-đun αi chính thống cho điều khiển máy công cụ.
Mô hình này thường được chọn khi một máy đòi hỏi một khuếch đại hai trục thực sự trong một cân bằng40/40 lớp hiện tạiThay vì kết hợp trục hỗn hợp. Trong công việc dịch vụ thực tế, điều đó quan trọng bởi vì H207 không chỉ là một mô-đun truyền động trông giống nhau;nó là một bộ khuếch đại hai trục được xác định với công suất dòng điện bằng nhau trên cả kênh L và M.
Điều đó làm cho nó đặc biệt hữu ích khi thiết kế máy tính ban đầu phụ thuộc vào việc duy trì cấu trúc servo hai trục phù hợp mà không thay đổi bố trí tủ hoặc cân bằng điện bên trục.
Mô tả của FANUC cũng đặt bộ khuếch đại này trongrộng 60 mm, vây ngoàinhóm module, vớiHình vẽ phác thảo 2,Panel Cut-out 2, vàKhu vực bảo trì 1.
Đối với người mua và các nhóm bảo trì, điều đó rất có giá trị bởi vì sự phù hợp điện chính xác chỉ là một phần của công việc;thay thế cũng cần phải phù hợp với vỏ ban đầu và sắp xếp làm mát sạch sẽ.
| Parameter | Giá trị |
|---|---|
| Số phần | A06B-6114-H207 |
| Nhà sản xuất | FANUC |
| Loại sản phẩm | Mô-đun khuếch đại servo |
| Dòng | Alpha i |
| Lớp mẫu | αi SV 40/40 |
| Định nghĩa SVM | SVM2-40/40i |
| Cấu hình trục | 2 trục |
| Dòng đầu vào | Dòng đầu vào 200-V |
| CNC áp dụng | CNC dòng i (Mô hình B) với giao diện FSSB |
| Phương pháp điều khiển mạch chính | Điều khiển PWM sóng sinus với cầu nối transistor (IGBT) |
| Điện lượng đầu ra định số ở trục L | 13 Vòng tay |
| Giới hạn dòng điện danh nghĩa ở trục L | 40 Đỉnh |
| Điện lượng đầu ra định số theo trục M | 13 Vòng tay |
| Giới hạn dòng điện danh nghĩa ở trục M | 40 Đỉnh |
| Lớp khung | rộng 60 mm |
| Vây bên ngoài | Với vây bên ngoài |
| Sơ đồ phác thảo | 2 |
| Panel Cut-out | 2 |
| Khu vực bảo trì | 1 |
| Nguồn cung cấp điện mạch chính | Ba pha 200 đến 240 VAC |
| Cung cấp điện mạch điều khiển | Một pha 200 đến 240 VAC |
| Phản lệch điện áp cho phép | -15% đến +10% |
Q1: A06B-6114-H207 trong phạm vi FANUC là gì?
Đó là mộtMô-đun khuếch đại Alpha i 2 trụcmà FANUC xác định là:αi SV 40/40trong hướng dẫn khởi động vàSVM2-40/40itrong hướng dẫn mô tả
Điều đó có nghĩa là đơn vị được thiết kế để điều khiển hai trục servo từ một cơ thể khuếch đại, không phải một trục và không phải ba.sự phân biệt đó quan trọng bởi vì số lượng trục là một trong những kiểm tra tương thích cốt lõi.
Q2: lớp hiện tại của bộ khuếch đại này là gì?
Bảng thông số kỹ thuật SVM của FANUCTrục L ở 13 cánh tay với giới hạn dòng điện danh nghĩa 40 ApeakvàM-trục ở 13 cánh tay với một giới hạn dòng điện danh nghĩa 40 ApeakVề mặt công nghiệp, điều đó đặt H207 thẳng vào lớp 40/40 hai trục.
Nó là thông tin hữu ích cho một người mua kỹ thuật vì nó phân biệt mô hình này với các biến thể 20/40, 40/80 và 80/80 gần đó có thể trông giống nhau trong tủ nhưng không giống nhau về mặt điện.
Q3: Mẫu đơn này sử dụng giao diện CNC nào?
Hướng dẫn mô tả của FANUC nói rằng thông số kỹ thuật chung cho nhóm SVM này áp dụng choCNC dòng i (Mô hình B) với giao diện FSSBChi tiết giao diện đó rất quan trọng.
Trong công việc dịch vụ, một bộ khuếch đại chính xác không chỉ được xác định bởi lớp hiện tại của nó; nó cũng phải phù hợp với kiến trúc truyền thông CNC mà máy ban đầu được xây dựng xung quanh.
Q4: Điều gì nên được kiểm tra trước khi đặt hàng hoặc lắp đặt H207?
Một kỹ thuật viên nên xác nhận số bộ phận chính xác trên đơn vị lắp đặt, xác minh rằng máy sử dụng kiến trúc αi / FSSB chính xác và đảm bảo bố trí tủ phù hợp vớirộng 60 mm, vây bên ngoàiphong cách khung liên quan đến lớp mô hình này.
Nó cũng là một thực tiễn tốt để xem xét điều kiện làm mát, bảng cắt ra phù hợp, và tình trạng cáp trước khi khởi động.sai lầm đắt tiền nhất thường đến từ giả định rằng một đơn vị trông giống nhau là đủ gần.
Q5: Tại sao mô hình này có giá trị trong bảo trì CNC cũ?
Bởi vì nó cho phép một cỗ máy giữ cấu trúc khuếch đại hai trục ban đầu của nó mà không buộc phải thiết kế lại tủ hoặc một cách giải quyết bên cạnh điều khiển.Khi một máy được xây dựng xung quanh một hai trục 40/40 αi khuếch đại, con đường sạch nhất trở lại sản xuất thường là một thay thế đúng mô hình cho mô hình.
Điều đó làm giảm sự không chắc chắn khi khởi động, bảo vệ cấu trúc ổ đĩa ban đầu, và rút ngắn thời gian khắc phục sự cố sau khi cài đặt.
