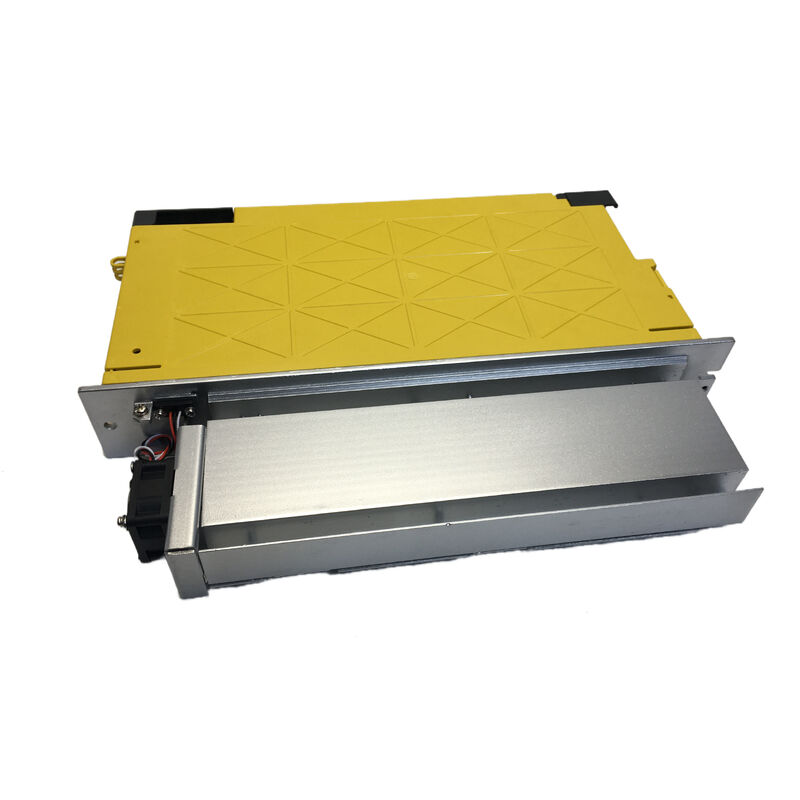

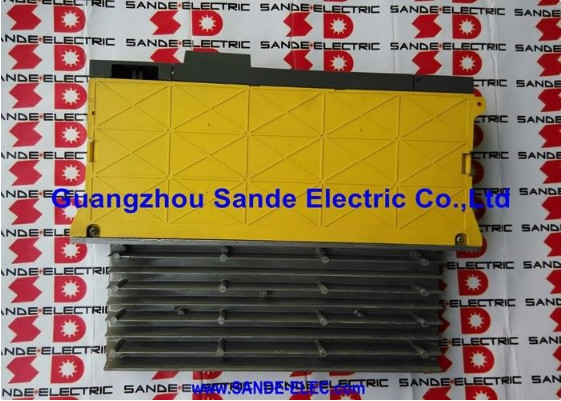

Bộ khuếch đại servo AC FANUC A06B-6114-H304

Dòng Alpha i | SVM3-20/20/40i | Ba trục | Giao diện FSSB | 9,5 kW

Ba trục, Một mô-đun, Không thỏa hiệp

Chạy ba trục servo từ một mô-đun ổ đĩa duy nhất là một giải pháp thanh lịch — ít khe cắm tủ hơn, ít kết nối nguồn hơn, ít điểm lỗi tiềm ẩn hơn trong dây nối giữa các mô-đun. FANUC A06B-6114-H304 là mô-đun bộ khuếch đại servo dòng Alpha i ba trục lớn nhất, SVM3-20/20/40i, và đây là biến thể được lựa chọn khi hai trục nhỏ hơn và một trục có dòng điện cao hơn cần chia sẻ một vỏ nhỏ gọn duy nhất trong một ngăn xếp ổ đĩa FANUC.

Mô-đun này thuộc thế hệ bộ khuếch đại Alpha i A06B-6114 — dòng i sau năm 2004 đã thay thế các mô-đun Alpha FSSB thế hệ đầu tiên — và kết nối với bộ điều khiển CNC FANUC thông qua giao tiếp cáp quang FSSB (Fanuc Servo Serial Bus). Nó đã được tìm thấy trong các trung tâm gia công, trung tâm tiện, máy EDM và hệ thống robot được xây dựng xung quanh các dòng điều khiển FANUC 0i, 16i, 18i, 21i, 30i, 31i và 32i.

Thông số kỹ thuật

Kiến trúc dòng điện 20/20/40 — Ý nghĩa thực tế

Chỉ định "20/20/40" trong tên mô-đun cho biết toàn bộ câu chuyện tải. Hai trục chia sẻ các mô-đun transistor 20A giống hệt nhau — mỗi mô-đun cung cấp dòng điện đầu ra định mức liên tục 6,5A — trong khi trục thứ ba mang mô-đun transistor 50A và dòng điện đầu ra định mức 13A. Cấu hình không đối xứng này là có chủ đích. Trên một trung tâm gia công ba trục điển hình, hai kênh nhỏ hơn xử lý các trục cấp liệu nhẹ hơn (thường là X và Y) trong khi trục N lớn hơn điều khiển trục nặng hơn như Z, trục này phải khắc phục trọng lực và trọng lượng dao dưới tải cắt đầy đủ.

Các nhà sản xuất máy và người sửa đổi CNC thường chỉ định H304 thay vì SVM3-20/20/20i (A06B-6114-H303) nhỏ hơn, chính xác khi một trục trong nhóm ba trục hoạt động liên tục dưới yêu cầu mô-men xoắn cao hơn. Việc gán kênh dòng điện đúng — kết nối trục tải cao hơn với kênh N — là một trong những bước cấu hình đầu tiên xác định xem mô-đun có hoạt động trong phạm vi nhiệt của nó trong một ca làm việc hay không.

FSSB: Tại sao giao tiếp cáp quang lại thay đổi tủ điều khiển

Bus nối tiếp servo cáp quang của FANUC không chỉ đơn thuần là một đầu nối khác — đó là một phương pháp tiếp cận cơ bản khác đối với đường tín hiệu giữa bộ điều khiển CNC và mô-đun ổ đĩa.

Dây nối servo truyền thống mang các lệnh vị trí và vận tốc kỹ thuật số tốc độ cao qua các cáp tín hiệu đồng chạy song song với các cáp nguồn động cơ dòng điện cao. Sự gần gũi về mặt vật lý này tạo ra các cơ hội ghép nối nhiễu, biểu hiện dưới dạng lỗi theo dõi, báo động bộ mã hóa và lỗi trục không liên tục, những lỗi này rất khó theo dõi và khắc phục.

FSSB thay thế đường tín hiệu đồng bằng cáp quang. Ánh sáng miễn nhiễm với nhiễu điện từ — tủ điều khiển có thể mang hàng kilowatt dòng điện động cơ chuyển mạch qua các đường cáp liền kề mà không có bất kỳ rủi ro nào về nhiễu đó ảnh hưởng đến tín hiệu điều khiển. Kết quả là một hệ thống servo hoạt động sạch sẽ trong môi trường điện khắc nghiệt: bên cạnh ổ đĩa trục chính, gần thiết bị hàn, trong cùng tủ với biến tần.

Kết nối cáp quang cũng hỗ trợ điều khiển vận tốc độ phân giải cao (HRV) của FANUC — tính năng ở cấp độ firmware làm tăng tốc độ lấy mẫu vòng lặp vận tốc và thắt chặt băng thông điều khiển vận tốc. HRV có sẵn sau khi liên kết FSSB được thiết lập ở chu kỳ giao tiếp chính xác.

Bộ điều khiển CNC tương thích

A06B-6114-H304 được ghi lại trong các bảng cấu hình bộ khuếch đại servo FSSB của FANUC để sử dụng với các dòng CNC sau:

• FANUC Series 0i (tất cả các biến thể bao gồm 0i-MB, 0i-MD, 0i-MF)
• FANUC Series 15i
• FANUC Series 16i / 160i
• FANUC Series 18i / 180i
• FANUC Series 21i / 210i
• FANUC Series 30i / 300i / 300is
• FANUC Series 31i / 310i / 310is
• FANUC Series 32i / 320i / 320is
• Bộ điều khiển Robot FANUC (R-30iA và các thế hệ tương thích)

Mô-đun cũng hỗ trợ động cơ servo dòng FANUC Beta trên các kênh trục L và M, theo hướng dẫn mô tả động cơ servo dòng Beta (B-65232EN). Đối với động cơ dòng Alpha i trên cả ba kênh — bao gồm cả αi4/4000 đến αi8/3000i — H304 là sự kết hợp tiêu chuẩn.

Bên trong mô-đun: Những gì có thể sửa chữa

A06B-6114-H304 là một vỏ duy nhất chứa hai cụm bảng mạch riêng biệt cộng với phần nguồn. Bảng dây (A16B-2203-0680) xử lý giao diện nguồn; thẻ điều khiển FSSB (A16B-2101-004x) quản lý giao tiếp cáp quang và logic điều khiển trục. Không có PCB nào có sẵn dưới dạng phụ tùng riêng biệt — chúng là một phần không thể thiếu của mô-đun.

Cái gìcó sẵnriêng biệt và có thể sửa chữa mà không cần thay thế toàn bộ mô-đun:

• Các mô-đun transistor IGBT riêng lẻ (các đơn vị 20A và 50A)
• Quạt làm mát bên trong
• Gói pin (để giữ vị trí bộ mã hóa tuyệt đối)
• Cầu chì trục

Đối với hầu hết các lỗi tại hiện trường — một mô-đun transistor bị hỏng do lỗi động cơ, quạt làm mát bị suy giảm — sửa chữa ở cấp độ linh kiện là khả thi và hiệu quả về chi phí. Lỗi bảng mạch đầy đủ thường đẩy yếu tố kinh tế theo hướng trao đổi hoặc tân trang toàn bộ mô-đun.

Lưu ý về biến thể hậu tố #N

A06B-6114-H304#N là cùng một mô-đun với hậu tố hơi khác cho biết chi tiết cấu hình (thường liên quan đến loại đầu nối phản hồi hoặc cấu hình sao lưu pin cho bộ mã hóa). Đối với mục đích đặt hàng và khả năng tương thích, H304 cơ bản và H304#N có chức năng tương đương trên các dòng điều khiển CNC được hỗ trợ.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A06B-6114-H304 và A06B-6117-H304 là gì?

Cả hai đều là mô-đun SVM3-20/20/40i Alpha i ba trục với định mức dòng điện giống hệt nhau và giao diện FSSB giống nhau. Sự khác biệt là thế hệ PCB điều khiển: dòng A06B-6114 sử dụng thẻ điều khiển Alpha i tiêu chuẩn, trong khi dòng A06B-6117 được trang bị thẻ điều khiển có khả năng HRV (Điều khiển vận tốc độ phân giải cao) (A20B-2101-004x). Thẻ HRV hỗ trợ băng thông vòng lặp vận tốc chặt chẽ hơn cho các ứng dụng yêu cầu chuyển động tốc độ thấp rất mượt mà. Đối với hầu hết các ứng dụng gia công CNC tiêu chuẩn, H304 và H317 hoạt động giống hệt nhau — HRV trở nên có ý nghĩa chủ yếu trong các ứng dụng gia công đường viền và mài có độ chính xác cao.

Q2: Có thể sử dụng A06B-6114-H304 với các bộ điều khiển CNC FANUC Alpha (không phải i) cũ hơn không?

Không. Dòng A06B-6114 sử dụng giao tiếp cáp quang FSSB, yêu cầu bộ điều khiển CNC có khả năng FSSB. Các bộ điều khiển CNC dòng Alpha cũ hơn sử dụng giao diện đồng Loại A hoặc Loại B không thể giao tiếp với các mô-đun FSSB. Nếu máy chạy bộ điều khiển FANUC cũ hơn, thế hệ bộ khuếch đại phù hợp là dòng A06B-6079 (giao diện Loại A) hoặc A06B-6080 (giao diện Loại B), không phải 6114.

Q3: Cả ba trục đều cần được kết nối — có thể để các kênh trục không sử dụng không được kết nối không?

Tùy thuộc vào cấu hình máy. Nếu chỉ cần hai trục từ mô-đun ba trục, các cài đặt tham số của FANUC phải phản ánh chính xác các trục nào đang hoạt động. Để kênh hoàn toàn không được kết nối mà không có cấu hình tham số thích hợp có thể tạo ra báo động trục khi bật nguồn. Trên thực tế, mô-đun thường được sử dụng trong các máy thực sự yêu cầu ba trục từ một mô-đun duy nhất; sử dụng mô-đun hai trục cho yêu cầu hai trục là giải pháp rõ ràng hơn nếu kênh thứ ba không bao giờ cần thiết.

Q4: Điều gì thường gây ra lỗi cho mô-đun này và việc sửa chữa có đáng giá không?

Các chế độ lỗi phổ biến nhất là hỏng mô-đun transistor (do ngắn mạch động cơ, sự kiện quá dòng hoặc lỗi cuộn dây động cơ) và lỗi quạt làm mát dẫn đến hỏng do nhiệt. Lỗi transistor là sửa chữa ở cấp độ linh kiện, có chi phí thấp hơn đáng kể so với thay thế mô-đun. Lỗi quạt, nếu được phát hiện sớm, là những lần thay thế đơn giản ngăn ngừa hỏng hóc do nhiệt khiến mô-đun không thể sửa chữa được. Lỗi bộ mã hóa liên quan đến pin là các mục bảo trì, không phải lỗi — pin dự phòng nên được thay thế theo lịch trình thay vì phản ứng.

Q5: Mô-đun được liệt kê là đã ngừng sản xuất — việc tìm nguồn cung ứng khó khăn như thế nào?

FANUC đã chính thức ngừng sản xuất dòng A06B-6114, nhưng cơ sở đã lắp đặt đủ lớn để thị trường thứ cấp phát triển mạnh tiếp tục cung cấp cả hàng tồn kho mới và các đơn vị được tân trang chứng nhận. Các chương trình trao đổi — nơi một đơn vị bị lỗi được gửi đi và một đơn vị được tân trang đã được kiểm tra được trả lại — là tuyến mua phổ biến nhất và thường mang bảo hành 12 tháng. Thời gian giao hàng từ các chuyên gia phụ tùng CNC uy tín thường ngắn đối với mẫu này do nhu cầu liên tục.
