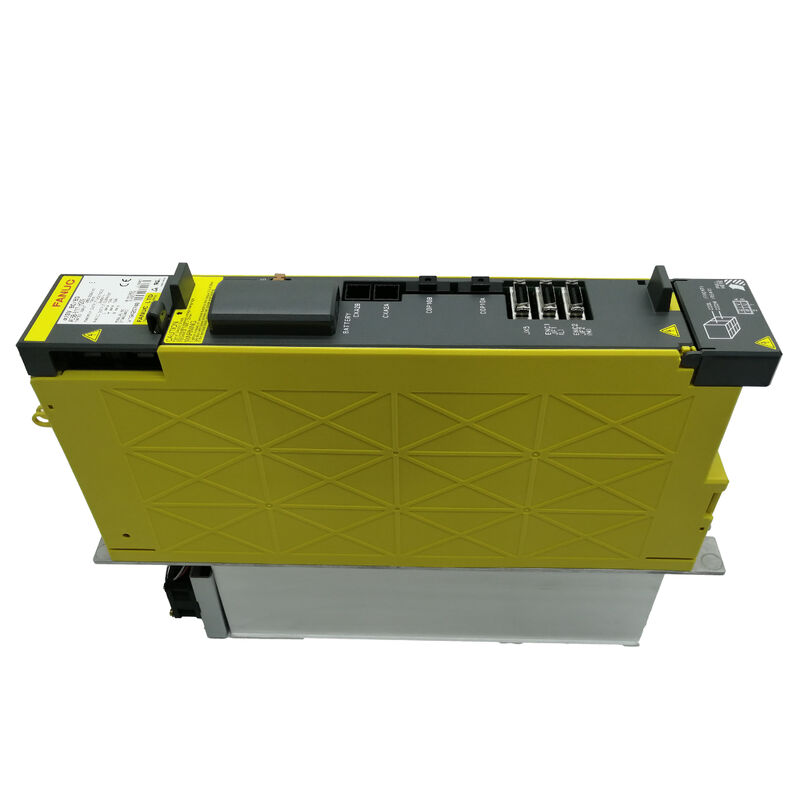

A06B-6117-H208 Bộ khuếch đại servo AC FANUC A06B6117H208 A06B-6117-H208

Mô-đun servo kép FANUC A06B-6117-H208 Alpha i

Tổng quan

A06B-6117-H208 là một mô-đun bộ khuếch đại servo kép Alpha i được thiết kế cho các hệ thống chuyển động CNC yêu cầu điều khiển hai trục đáng tin cậy trong nền tảng ổ đĩa Alpha i. Các tham chiếu kênh thay thế công khai nhất quán xác định mẫu này là AiSV-40/80, và chúng đặt nó vào dòng A06B-6117 của các ổ đĩa servo AC.

Điều này làm cho nó phù hợp nhất cho việc hỗ trợ máy đã lắp đặt, lập kế hoạch sửa chữa và công việc thay thế chính xác hơn là lựa chọn điều khiển chuyển động chung chung.

Trong dịch vụ máy thực tế, một mô-đun như thế này được chọn khi cấu trúc servo kép ban đầu cần được bảo tồn mà không thay đổi kiến trúc điều khiển xung quanh. Bởi vì nó là một đơn vị kép có dung lượng hỗn hợp, nó đặc biệt liên quan khi một trục và trục thứ hai không chia sẻ cùng một lớp dòng điện, nhưng vẫn cần nằm trong một bộ khuếch đại Alpha i tích hợp.

Đó là một lý do tại sao người mua kỹ thuật thường tìm kiếm theo mã hiệu chính xác thay vì chỉ theo danh mục sản phẩm rộng.

Các tham chiếu công khai cũng cho thấy bộ khuếch đại này được liên kết với dải điện áp đầu vào định mức 283–339 V, điện áp đầu ra tối đa 240 V, và dòng điện đầu ra định mức 13 A trên trục L và 19 A trên trục M.

Các giá trị đó mang lại cho mô-đun một bản sắc kỹ thuật rõ ràng trong gia đình Alpha i và giúp phân biệt nó với các mô-đun kép nhỏ hơn hoặc đối xứng.

Thông số kỹ thuật chính

Thiết kế dung lượng hỗn hợp trục kép

Một trong những điểm thực tế hữu ích nhất về A06B-6117-H208 là nó không chỉ là một bộ khuếch đại hai trục, mà là một bộ khuếch đại hai trục dung lượng hỗn hợp.

Mã hiệu AiSV-40/80 và tỷ lệ 13 A / 19 A được công bố cho thấy hai trục được điều khiển không thuộc cùng một lớp dòng điện.

Trong kiến trúc máy thực tế, điều đó quan trọng vì tủ và cặp động cơ ban đầu thường được xây dựng xung quanh cấu hình bất đối xứng chính xác này.

Chi tiết đó làm cho mô tả sản phẩm hữu ích hơn cho người mua kỹ thuật.

Thay vì gọi nó đơn giản là “ổ đĩa servo”, việc xác định nó là AiSV-40/80 giúp các nhóm bảo trì và nhân viên mua hàng xác nhận rằng bộ phận thay thế thuộc về đúng gia đình Alpha i trục kép.

Câu hỏi thường gặp

Hỏi 1: A06B-6117-H208 là loại sản phẩm gì?
Đây là mô-đun bộ khuếch đại servo kép FANUC Alpha i được xác định là AiSV-40/80. Trong sử dụng CNC thực tế, nó đóng vai trò là ổ đĩa servo hai trục chuyên dụng bên trong các hệ thống chuyển động FANUC đã lắp đặt thay vì là bộ khuếch đại độc lập đa năng.

Hỏi 2: Tại sao mã hiệu AiSV-40/80 lại quan trọng?
Nó cho người mua biết rằng mô-đun thuộc về một lớp Alpha i trục kép cụ thể với dung lượng trục hỗn hợp. Trong công việc thay thế thực tế, điều đó quan trọng vì máy ban đầu có thể phụ thuộc vào cấu trúc dòng điện trục chính xác đó thay vì bộ khuếch đại hai trục đối xứng.

Hỏi 3: Các định mức trục 13 A và 19 A có hữu ích trong việc khớp ứng dụng không?
Có. Chúng giúp xác nhận rằng mô-đun được thiết kế cho vai trò trục kép dung lượng hỗn hợp.

Đối với các kỹ sư dịch vụ, điều đó giúp dễ dàng phân biệt mẫu này với các bộ khuếch đại Alpha i khác có thể trông tương tự nhưng thuộc lớp đầu ra khác.

Hỏi 4: Mô-đun này chủ yếu dành cho thiết kế máy mới hay hỗ trợ thay thế?
Nó phù hợp hơn nhiều với việc thay thế, sửa chữa và hỗ trợ máy đã lắp đặt.

Các tham chiếu công khai trình bày nó thông qua các kênh dịch vụ và phụ tùng thay thế, điều này điển hình cho các mô-đun ổ đĩa FANUC được sử dụng để giữ cho thiết bị sản xuất hiện có hoạt động.

Hỏi 5: Người mua nên xác minh điều gì trước khi đặt hàng?
Người mua nên xác nhận mã sản phẩm chính xác, mã hiệu AiSV-40/80, kiến trúc trục kép, lớp đầu vào/đầu ra và môi trường điều khiển đã lắp đặt.

Đối với các mô-đun bộ khuếch đại FANUC, việc khớp đúng gia đình và trục thường quan trọng hơn sự tương đồng về danh mục rộng.
