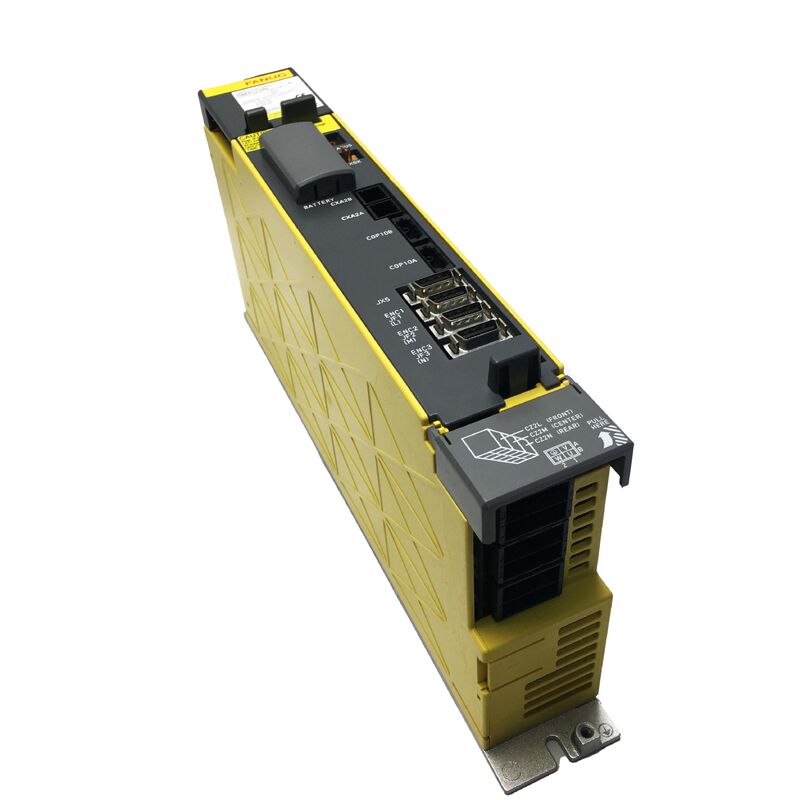

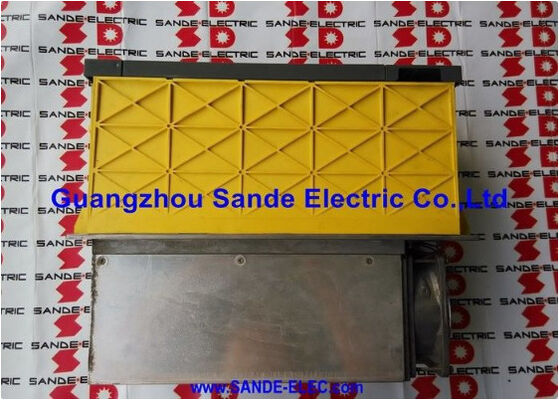

A06B-6117-H304 Bộ khuếch đại servo AC FANUC A06B6117H304 A06B-6117-H304

Mô-đun khuếch đại servo FANUC A06B-6117-H304 — AiSV-20/20/40, Nền tảng Alpha i ba trục, 200V

Ba trục trong một mô-đun duy nhất, với bố cục dòng điện bất đối xứng. Chi tiết thiết kế đó là đặc điểm xác định của A06B-6117-H304 và hiểu rõ nó là cách nhanh nhất để xác nhận bạn đang đặt đúng bộ phận.

H304 là ổ đĩa ba trục lớn nhất trong dòng mô-đun khuếch đại servo Alpha i 6117 của FANUC.

Được chỉ định SVM3-20/20/40i (AiSV-20/20/40), nó điều khiển ba trục servo đồng thời từ một đơn vị nhỏ gọn — nhưng không giống như mô-đun ba trục đối xứng nơi tất cả các kênh mang dòng điện định mức giống hệt nhau, H304 phân bổ công suất không đều: các trục L và M mỗi trục được định mức 6,5A, trong khi trục N mang 13A.

Định mức gấp đôi cho trục N đó có logic thực tế và nó định hình vị trí của mô-đun này trong máy.

Sande Electric có sẵn A06B-6117-H304 ở tình trạng mới và đã qua sử dụng (đã kiểm tra), với khả năng giao hàng toàn cầu trong vòng 0–3 ngày làm việc.

Nền tảng Alpha i 6117: Vị trí của Mô-đun này

Dòng 6117 đại diện cho thế hệ servo Alpha i 200V chính của FANUC — dòng ổ đĩa mô-đun đã trở thành xương sống của hệ thống CNC của FANUC trong các thế hệ điều khiển 0i-C/D và 30i/31i.

Không giống như các dòng alpha (6090, 6096) hoặc beta (6130, 6132, 6134) trước đó, dòng Alpha i 6117 mang lại thuật toán điều khiển dòng điện HRV2 và HRV3, chiều rộng mô-đun mỏng hơn 60mm với kiến trúc tản nhiệt bên ngoài và giao tiếp cáp quang FSSB làm tiêu chuẩn.

Các mô-đun này được lắp đặt trong tủ bus DC dùng chung cùng với mô-đun nguồn aiPS, chuyển đổi điện AC 200V đầu vào thành bus DC được điều chỉnh.

Đầu vào bus DC định mức của H304 là 283–325V DC ở tổng công suất 9,5 kW — ngân sách công suất đó cung cấp năng lượng cho cả ba trục và việc hiểu rõ nó rất quan trọng khi bạn tính toán kích thước nguồn điện cho cấu hình tủ của mình.

Trong dòng 6117, mô-đun dao động từ một trục (H1xx), hai trục (H2xx) đến ba trục (H3xx). H304 nằm ở đỉnh của dòng ba trục, khác biệt với H303 ở cách phân bổ dòng điện trục bất đối xứng.

Tại sao Trục N Lại Nhận Gấp Đôi Dòng Điện

SVM3-20/20/20i (H303) và SVM3-20/20/40i (H304) đều là mô-đun ba trục cùng dòng và thoạt nhìn H304 trông giống như H303 với một kênh được nâng cấp. Nhưng lựa chọn thiết kế phản ánh sự khác biệt thực tế về tải trọng trục trong các trung tâm gia công CNC.

Trong một trung tâm gia công đứng điển hình, các trục X và Y di chuyển bàn máy và cột theo mặt phẳng ngang — đây là các chuyển động tương đối nhẹ, ngay cả khi ở tốc độ cao, vì trọng lực không chống lại chuyển động ngang. Trục Z thì khác.

Nó di chuyển đầu trục chính hoặc bàn máy theo chiều dọc, trực tiếp chống lại trọng lực, thường là khi kẹp một phôi nặng.

Các lần cắt trục Z liên quan đến lực cắt cao hơn theo hướng tiến dao. Trục N — thường kết nối với trục Z hoặc một trục chính có tải tương tự trên nhiều cấu hình máy — được hưởng lợi từ khả năng dòng điện định mức bổ sung 13A.

Đây là lý do tại sao việc thay thế H304 bằng H303 không đơn giản: động cơ trục N trên máy của bạn đã được khớp với đầu ra định mức 13A của H304. Chạy nó từ kênh 6,5A sẽ khiến bộ khuếch đại bị lỗi quá dòng trong điều kiện cắt bình thường.

Thông số kỹ thuật

H303 so với H304: Làm rõ Sai lầm Đặt hàng Phổ biến Nhất

Hai mô-đun trông gần như giống hệt nhau. Cùng dòng, cùng chiều rộng vật lý, cùng giao diện FSSB, cùng lắp tủ. Các mã số ở cuối mã sản phẩm là yếu tố phân biệt duy nhất quan trọng:

A06B-6117-H303= SVM3-20/20/20i — cả ba trục ở đầu ra định mức 6,5A. Được sử dụng khi cả ba trục trên máy có yêu cầu dòng điện tương tự — thường thấy trên các trung tâm gia công nhỏ hơn hoặc các máy mà tải trục Z không nặng hơn đáng kể so với trục X/Y.

A06B-6117-H304= SVM3-20/20/40i — trục L và M ở mức 6,5A, trục N ở mức 13A. Được sử dụng khi trục thứ ba chịu tải cơ học nặng hơn và yêu cầu khả năng dòng điện liên tục cao hơn.

Nếu máy của bạn ban đầu được trang bị H304 và bạn lắp H303, hệ thống có thể khởi tạo bình thường nhưng sẽ báo lỗi trên trục N dưới bất kỳ tải cắt có ý nghĩa nào. Ngược lại, việc lắp H304 thay cho H303 thường khả thi về mặt phần cứng nếu ngân sách nguồn aiPS hỗ trợ — nhưng điều này luôn phải được xác nhận với tài liệu điện ban đầu của máy bạn trước khi lắp đặt.

Các Tùy chọn Tình trạng

Các đơn vị mớilà hàng chính hãng của FANUC, chưa qua sử dụng, được bảo hành 12 tháng. Đối với các cơ sở mà lỗi ba trục đồng nghĩa với việc ngừng hoạt động hoàn toàn của máy, một đơn vị mới sẽ loại bỏ sự không chắc chắn về lịch sử dịch vụ.

Các đơn vị đã qua sử dụng (đã kiểm tra)được bảo hành 3 tháng và đại diện cho một lựa chọn dự trữ thực tế cho các kỹ sư bảo trì cần một bộ phận dự phòng hoạt động trên kệ mà không cần thời gian chờ đợi đơn đặt hàng mới. Dòng 6117 là một nền tảng trưởng thành — các đơn vị đã qua sử dụng chất lượng cao thường là các bộ phận dự phòng hoạt động đáng tin cậy.

Liên hệ với chúng tôi để xác nhận tình trạng còn hàng trước khi đặt hàng, vì tình trạng sẵn có theo từng tình trạng sẽ dao động.

Đặt hàng, Thanh toán & Vận chuyển

Giao hàng toàn cầu qua DHL và FedEx trong vòng0–3 ngày làm việckể từ khi thanh toán được xác nhận. Có thể kết hợp vận chuyển cho các đơn hàng nhiều mặt hàng.

Các phương thức thanh toán được chấp nhận:

• Chuyển khoản ngân hàng (T/T) — tất cả các giá trị đơn hàng
• PayPal — đơn hàng lên đến 500 đô la
• Western Union — tất cả các giá trị đơn hàng

Thuế nhập khẩu và thuế địa phương thuộc trách nhiệm của người mua. Liên hệ với chúng tôi để ước tính chi phí vận chuyển nếu bạn cần trước khi thanh toán.

Bảo hành & Trả hàng

Việc trả hàng được chấp nhận khi đơn vị bị hư hỏng, không đầy đủ, không đúng như mô tả, hoặc không hoạt động trong vòng4 ngày kể từ khi nhận hàng. Đơn vị phải ở trong tình trạng ban đầu với nhãn bảo hành còn nguyên vẹn. Phí vận chuyển trả hàng thuộc trách nhiệm của người mua. Các lỗi do đấu dây sai, kết nối động cơ trục không khớp, hoặc hư hỏng vật lý sau khi giao hàng sẽ không được bảo hành.

Câu hỏi thường gặp

Q1: H304 có ba trục — có thể cô lập một kênh trục bị lỗi để hai trục còn lại giữ cho máy hoạt động không?

Không. A06B-6117-H304 là một mô-đun tích hợp duy nhất chia sẻ một kết nối bus DC và một liên kết truyền thông FSSB với CNC. Nếu một kênh trục gặp sự cố — cho dù là cảnh báo IPM trên trục L hay quá dòng trên trục N — toàn bộ mô-đun sẽ chuyển sang trạng thái lỗi và cả ba trục sẽ dừng.

Điều này khác biệt cơ bản so với một tủ được chế tạo với ba mô-đun một trục riêng biệt, nơi một ổ đĩa bị lỗi sẽ để hai ổ đĩa còn lại hoạt động. Đó là một trong những đánh đổi thực tế của dạng yếu tố nhỏ gọn ba trục: diện tích tủ nhỏ hơn, nhưng một lỗi đơn vị sẽ làm ngừng hoạt động cả ba trục cùng lúc.

Đối với các máy mà thời gian hoạt động của trục chính rất quan trọng, việc có một bộ phận H304 đã được kiểm tra sẵn sàng trên kệ là điều đáng cân nhắc.

Q2: Các mã lỗi trên màn hình LED của H304 có ý nghĩa gì và cách đọc chúng?

H304 có một màn hình LED 7 đoạn duy nhất luân phiên hiển thị các mã lỗi cụ thể cho từng trục. Các mã một chữ số áp dụng cho toàn bộ mô-đun — ví dụ, mã 1 cho biết quạt làm mát bên trong đã dừng, mã 5 là cảnh báo điện áp thấp liên kết DC và mã F cho biết quạt làm mát bên ngoài đã dừng.

Khi xảy ra lỗi cụ thể cho trục, màn hình sẽ hiển thị một chữ cái hoặc số xác định cả loại lỗi và trục: mã 8, 9 và A lần lượt chỉ quá dòng trên trục L, M và N, trong khi các mã bắt đầu bằng các ký tự giống nhau nhưng theo một trình tự khác chỉ lỗi IPM (Mô-đun Nguồn Thông minh) trên cùng các trục.

Các mã kết hợp (b, C, d, E) bao gồm các lỗi đồng thời đa trục. Việc kiểm tra mã lỗi cụ thể nào xuất hiện trước khi tháo mô-đun là rất quan trọng — lỗi giao tiếp FSSB (mã L hoặc U) chỉ ra cáp quang hoặc thẻ CNC, chứ không phải phần cứng ổ đĩa.

Q3: Máy của tôi hiển thị cảnh báo IPM trục N trên mô-đun này. Điều đó có nghĩa là mô-đun đã hỏng, hay động cơ có thể là nguyên nhân?

Cảnh báo IPM trên trục N (kênh dòng điện cao) có thể bắt nguồn từ phần cứng ổ đĩa hoặc động cơ và cáp của nó.

IPM trong ổ đĩa phát hiện dòng điện tiêu thụ quá mức và tắt để tự bảo vệ — nhưng lý do cho dòng điện quá mức đó có thể là cuộn dây động cơ bị ngắn mạch, cáp nguồn động cơ bị hỏng với lớp cách điện bị suy giảm, hoặc lỗi phần cứng ổ đĩa thực sự.

Trước khi kết luận mô-đun bị hỏng, bạn nên đo điện trở cách điện giữa mỗi pha động cơ và khung động cơ bằng máy đo megohm 500V DC — một giá trị đọc dưới 1 MΩ cho thấy động cơ hoặc cáp là nguồn gốc của lỗi.

Nếu động cơ và cáp kiểm tra sạch sẽ, và cảnh báo xuất hiện lại ngay lập tức sau khi đặt lại ngay cả khi không có lệnh di chuyển, điều đó sẽ chỉ ra trực tiếp hơn đến mô-đun ổ đĩa.

Q4: A06B-6117-H304 có tương thích với cả bộ điều khiển FANUC 0i và 30i/31i không?

Có, dòng Alpha i 6117 tương thích với cả hai thế hệ điều khiển.

Trên hệ thống FANUC 0i-C hoặc 0i-D, H304 kết nối qua FSSB với thẻ servo của CNC và hoạt động với bộ tham số của bộ điều khiển đó. Trên hệ thống 30i, 31i hoặc 32i, cùng một mô-đun hoạt động dưới môi trường tham số khác — và mạnh mẽ hơn — hỗ trợ đầy đủ các thuật toán điều khiển dòng điện HRV3 mà phần cứng được thiết kế cho.

Phần cứng vật lý là giống nhau; hiệu suất điều khiển phụ thuộc vào những gì CNC được cấu hình để sử dụng.

Nếu bạn đang lắp một bộ phận thay thế H304 từ kho vào máy, các tham số servo đã được lưu trữ trong CNC sẽ áp dụng cho mô-đun thay thế mà không cần thay đổi, miễn là bộ phận thay thế có cùng mã sản phẩm và các loại động cơ cũng như cấu hình bộ mã hóa không thay đổi.

Q5: Mô-đun có hai quạt làm mát được đề cập — chúng cần bảo trì gì và lỗi quạt ảnh hưởng đến máy như thế nào?

H304 có một quạt bên trong (bên trong vỏ mô-đun) và một quạt bên ngoài gắn trên các cánh tản nhiệt.

Quạt bên trong lưu thông không khí qua các thiết bị nguồn bên trong mô-đun; quạt bên ngoài hỗ trợ tản nhiệt từ tản nhiệt.

Lỗi quạt sẽ kích hoạt các cảnh báo cụ thể: mã 1 cho quạt bên trong dừng, mã F cho quạt bên ngoài dừng. Cả hai quạt đều có thể thay thế mà không cần thay thế toàn bộ mô-đun — tuổi thọ quạt thường được định mức trong khoảng 10.000–30.000 giờ hoạt động tùy thuộc vào nhiệt độ môi trường, vì vậy trong một máy chạy hai hoặc ba ca mỗi ngày, việc thay thế quạt theo chu kỳ 5–7 năm là bảo trì phòng ngừa hợp lý.

Lỗi quạt không gây hư hỏng thảm khốc ngay lập tức, nhưng hệ thống bảo vệ nhiệt sẽ làm lỗi mô-đun nếu nhiệt độ bên trong tăng lên trên ngưỡng ngắt — điều này có thể xảy ra nhanh chóng dưới tải trong tủ ấm. Giữ cho bên trong tủ sạch sẽ và không bị cản trở, và theo dõi các mã cảnh báo quạt trong quá trình kiểm tra định kỳ, sẽ kéo dài đáng kể tuổi thọ mô-đun.
