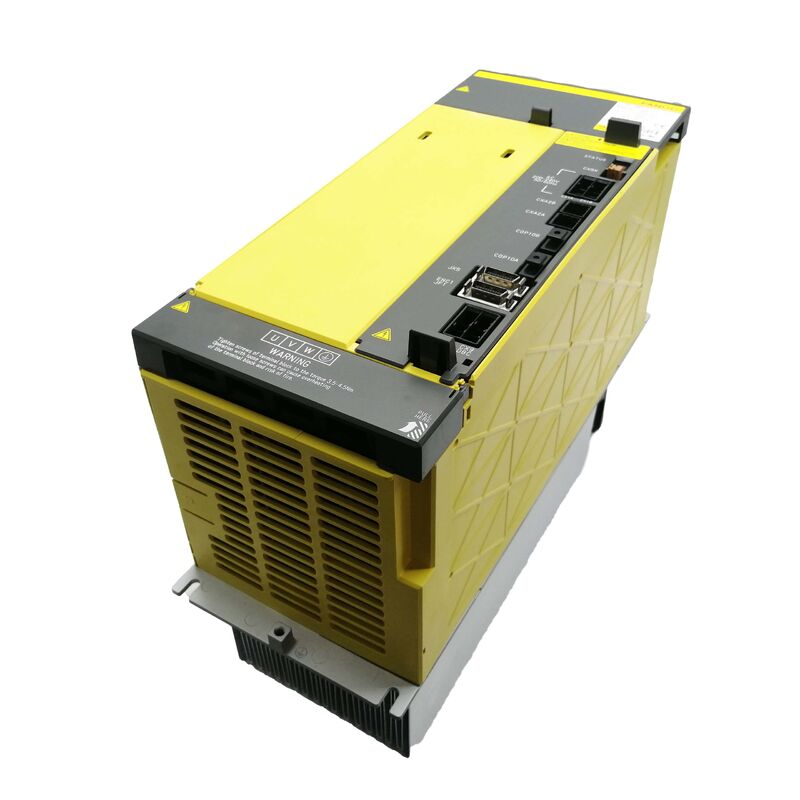

Bộ khuếch đại servo AC FANUC A06B-6127-H102 A06B6127H102 A06B-6127-H102

FANUC A06B-6127-H102 | Mô-đun Servo Trục Đơn Alpha i HV AiSV-10HV — 10A / 400–480V / FSSB / HRV2+HRV3

Trục Đơn, Đúng Dung Lượng Cần Thiết

A06B-6127-H102 là mô-đun cấp nhập của dòng servo trục đơn Alpha i HV của FANUC — AiSV-10HV trên nền tảng 400V. Lý do nó tồn tại song song với mô-đun hai trục H202 (cũng chạy 10A mỗi kênh) là rất đơn giản: không phải cặp trục nào kết thúc trong tủ CNC cũng bắt đầu hoạt động cùng lúc trong cùng một phần của tủ.

Khi một máy đặt một trục 400V trong một phần tủ từ xa — một đầu xoay trục B, một trục đuôi, một trục thứ tư trên một tấm đế phụ biệt lập — một mô-đun hai trục sẽ lãng phí một nửa phần cứng và chi phí của nó. H102 phù hợp với nhu cầu thực tế: một kênh servo được định địa chỉ FSSB, định mức 10A, trên nền tảng 400V. Khi máy sau này bổ sung thêm một trục ở vị trí đó, H102 vẫn giữ nguyên; trục mới sẽ có mô-đun riêng.

Giống như mọi mô-đun trong dòng 6127, H102 kết nối với bus DC chung được cung cấp bởi mô-đun nguồn aiPS-HV và giao tiếp với CNC qua cáp quang FSSB. Địa chỉ FSSB của mô-đun được gán trong các tham số trục của CNC. Hỗ trợ điều khiển vector phản hồi cao HRV2 và HRV3 — các thuật toán điều khiển giống như trên các mô-đun dòng điện lớn hơn trong cùng một họ.

H102 trong Dòng Trục Đơn 6127

Tất cả các biến thể trục đơn H1xx đều trên cùng nền tảng 400V và chia sẻ cùng một bus tủ. Việc thay thế phải khớp với H102 ban đầu — lắp mô-đun có định mức cao hơn sẽ lãng phí chi phí; không có tùy chọn định mức thấp hơn trong họ này

Thông số kỹ thuật chính

H102 so với H202 — Không phải là sự thay thế đơn giản

H202 là mô-đun hai trục 10A/10A. Định mức mỗi kênh giống hệt nhau, nhưng phần cứng khác nhau: H202 có hai gán trục FSSB, hai bộ kết nối nguồn động cơ và kích thước vật lý lớn hơn. Thay thế H102 bằng H202 yêu cầu đấu dây lại các kết nối động cơ và gán lại ánh xạ trục FSSB trong các tham số CNC. Đây không bao giờ là một sự thay thế đơn giản. Thay thế đúng mã sản phẩm.

Ghi chú bảo trì

Hai điểm bảo trì thực tế cho mô-đun này:

Quạt làm mát: Độ mòn vòng bi quạt là một cơ chế hao mòn đã biết trên toàn bộ dòng 6127. Những thay đổi âm thanh trong tiếng ồn của quạt — tiếng rít, quay không liên tục, giảm tốc độ — là những cảnh báo sớm. Quạt hỏng dẫn đến tắt máy do quá nhiệt. Các mô-đun trục phụ như H102 đôi khi tích lũy giờ hoạt động mà không nhận được sự chú ý bảo trì như các trục chính.

Cáp quang FSSB: Cáp FSSB trục phụ thường được định tuyến qua các đường dài hơn với nhiều điểm uốn cong hơn. Sự nhiễm bẩn trên bề mặt đầu nối quang hoặc hư hỏng vật lý của cáp là những nguyên nhân phổ biến hơn gây ra lỗi giao tiếp FSSB trên các trục phụ so với các trục chính có đường cáp ngắn hơn.

Câu hỏi thường gặp

Q1: H102 và H202 đều chạy 10A ở 400V — sự khác biệt thực sự là gì?

H102 là trục đơn (một kênh điều khiển, một động cơ). H202 là trục kép (hai kênh, mỗi kênh 10A, hai động cơ). Phần cứng khác nhau, gán trục FSSB khác nhau và đấu dây động cơ cũng khác nhau. Thay thế H102 bằng H202 yêu cầu đấu dây lại và thay đổi tham số FSSB — không bao giờ là một sự thay thế đơn giản. Thay thế đúng mã sản phẩm.

Q2: Mô-đun H102 và H202 có thể chia sẻ cùng một mô-đun nguồn aiPS-HV không?

Có. aiPS-HV cung cấp năng lượng cho bus DC servo của toàn bộ tủ bất kể các mô-đun riêng lẻ là trục đơn H1xx hay trục kép H2xx. Mô-đun nguồn được định cỡ tại thời điểm chế tạo máy cho tổng nhu cầu công suất của các trục. H102 và H202 cùng tồn tại trên cùng một bus mà không gặp vấn đề gì.

Q3: Có thể thay thế H102 bằng A06B-6290-H102 thế hệ thứ hai không?

Về nguyên tắc, 6290-H102 là sản phẩm kế nhiệm được chỉ định cho cùng ứng dụng trục đơn 400V, 10A. Tuy nhiên, khả năng tương thích phụ thuộc vào cấp độ phần mềm của CNC — dòng 6290 được thiết kế cho các thế hệ CNC sau này (0i-MD, 31i-B trở lên). Máy chạy 30i hoặc 31i Model A có thể chấp nhận ổ đĩa 6290 với các điều chỉnh tham số, hoặc không. Sự thay thế an toàn nhất cho máy có 6127-H102 là A06B-6127-H102 giống hệt cho đến khi có lộ trình nâng cấp chính thức được xác nhận.

Q4: H102 được thiết kế để điều khiển những động cơ servo nào?

Các động cơ servo Alpha i HV nhỏ có dòng điện định mức bằng hoặc thấp hơn 10A — các trục định vị chính xác, bàn xoay và các trục chức năng phụ trên các hệ thống CNC 400V lớn. Loại động cơ cụ thể được xác định trong tham số trục của CNC (tham số loại động cơ servo số 2020). Xác nhận các tham số đã cài đặt xác định loại động cơ mà H102 ban đầu được cấu hình để điều khiển.

Q5: Dấu hiệu nào cho thấy mô-đun này có thể sắp hỏng?

Quạt làm mát: những thay đổi âm thanh trong tiếng ồn (tiếng rít, không liên tục, giảm tốc độ) cho thấy vòng bi bị mòn. Đèn LED trên bảng điều khiển phía trước: chỉ báo lỗi liên tục cần được điều tra ngay cả khi trục vẫn hoạt động. Sự đổi màu hoặc vết cháy nhìn thấy được xung quanh các đầu nối hoặc bộ tản nhiệt cho thấy ứng suất nhiệt trước đó. Đầu nối quang FSSB: kiểm tra bụi hoặc nhiễm bẩn, điều này làm giảm chất lượng tín hiệu quang trước khi gây ra lỗi giao tiếp hoàn toàn.
