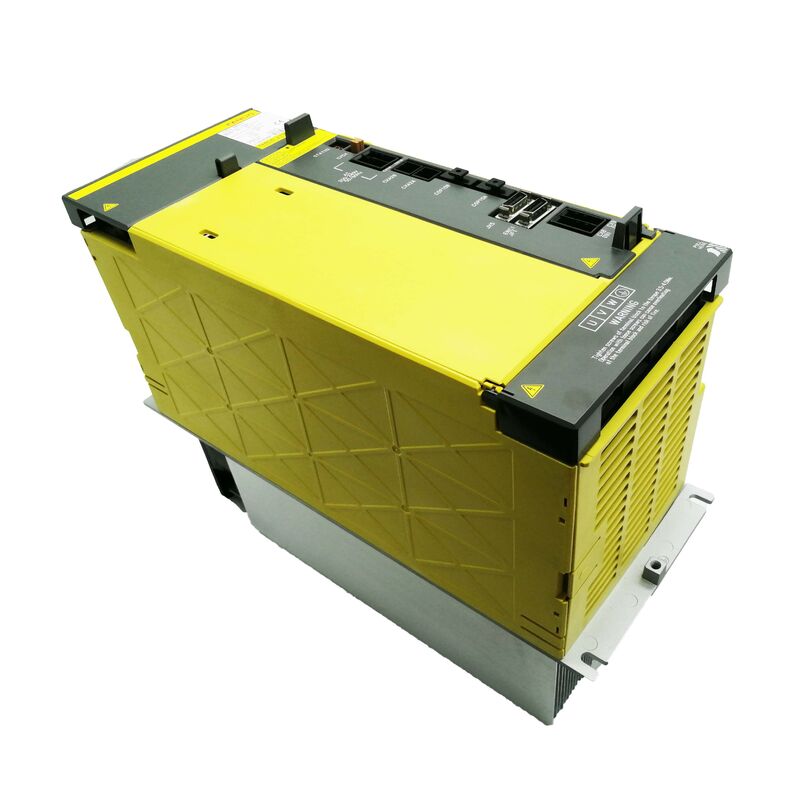

FANUC A06B-6127-H106 Alpha i Servo Amplifier Module AiSV-180HV đơn trục, 58A, cho trục CNC mô-men xoắn cao 400V

Không phải tất cả các trục trên một trung tâm gia công lớn là bằng nhau. trục mang hầu hết tải trọng cắt, nhưng các trục tuyến tính X, Y, Z trên một gantry nặng hoặc máy khoan,hoặc đường ngang chính trên một trung tâm quay lớn ‡ ổ servo nhu cầu có thể duy trì dòng điện liên tục cao trong khi xử lý các đỉnh gia tốc sắc nét mà không bị lỗiĐó chính xác là bối cảnh hoạt độngA06B-6127-H106được thiết kế cho.

Được chỉ địnhAiSV-180HVtrong nền tảng servo điện áp cao Alpha i của FANUC, đây là mô-đun trục đơn hiện tại cao nhất trong gia đình 6127 HV.Năng lượng 58A và công suất đỉnh 180A của nó đặt nó trong một lớp khác nhau từ các mô-đun hai trục nhỏ hơn H202 và H203, nhưng điều khiển nó mạnh mẽ, trên các máy móc cần nó.

Chúng tôi lưu trữ A06B-6127-H106 trong tình trạng mới và được sử dụng (được kiểm tra), sẵn sàng để gửi trên toàn thế giới trong vòng 0 ¢ 3 ngày làm việc.

Nơi mà động cơ này phù hợp: Các ứng dụng trục lớn, mô-men xoắn lớn

Dòng 6127 chiếm một vị trí cụ thể trong kiến trúc servo của FANUC: đầu vào ba pha 400V, giao diện điều khiển sợi quang FSSB, được thiết kế để sử dụng với các hệ thống CNC 30i, 31i, 32i và 35i Model A.Trong gia đình đó, H106 là mô-đun trục đơn ở đầu trên của phạm vi dòng điện.

Các mô-đun trục đơn (H1xx) tập trung toàn bộ công suất ổ đĩa vào một kênh động cơ. Không có chia sẻ các giai đoạn năng lượng hoặc tài nguyên điều khiển với trục thứ hai.Đối với một máy mà một trục mang tải trọng cơ khí đáng kể một trung tâm gia công dọc lớn của trục Z, ổ đĩa bàn trên một máy khoan ngang nặng,hoặc trục cấp chính của một hệ thống quán tính cao, cấu hình trục duy nhất đảm bảo toàn bộ công suất định lượng có sẵn cho trục đó.

Đánh giá dòng điện đỉnh 180A đặc biệt phù hợp ở đây.Điện cực đoan xác định tốc độ ổ có thể tăng tốc một tải trọng quán tính cao và làm thế nào mạnh mẽ nó có thể chống lại sự xáo trộn trong khi cắt. A 180A peak from a 58A rated drive means the amplifier can deliver roughly three times its continuous rating in short bursts — the kind of headroom that keeps a heavy axis responsive rather than sluggish under dynamic load changes.

Thông số kỹ thuật

Ý nghĩa của từ "đã ngừng" và tại sao nó quan trọng đối với việc mua sắm

FANUC đã chính thức ngừng sản xuất A06B-6127-H106.xử lý cùng một không gian ứng dụng 400V với thiết bị điện tử cập nhật và khả năng tương thích điều khiển rộng hơn.

Trong thực tế, điều này có nghĩa là nguồn cung cấp cổ phiếu cũ mới (NOS) đã trở thành con đường chính cho các đơn vị thay thế thay vì cung cấp trực tiếp từ nhà máy. It does not mean the drive has disappeared from the market — significant stocks remain available through specialist industrial distributors and MRO suppliers globally — but it does introduce a variable: sự sẵn có dao động, và các đơn vị gốc thực sự không sử dụng sẽ chỉ thu hẹp theo thời gian.

Đối với các kỹ sư bảo trì quản lý các tài sản CNC lớn chạy ổ đĩa này, tính toán mua sắm thay đổi.Nhưng nếu máy được đề cập là một tài sản sản xuất lâu dài mà không có lộ trình nâng cấp được lên kế hoạch, đảm bảo một đơn vị dự phòng mới ngay bây giờ trong khi tồn kho là một quyết định đáng được thực hiện trước khi sự sẵn có trở thành một yếu tố hạn chế.

H106 so với các mô-đun HV 6127 khác: Chọn chỉ số dòng điện phù hợp

Dòng 6127 bao gồm một loạt các cấu hình trục đơn và trục kép. Trong phạm vi trục đơn (H1xx), sự khác biệt chính là công suất hiện tại,mà bản đồ đến kích thước của động cơ servo đang được điều khiển:

H102 xử lý đầu dưới ở 10A định giá (AiSV-10HV), phù hợp với các động cơ cao áp nhỏ hơn trên các trục ít đòi hỏi.H106 ở 58A nằm ở tầng trên trung bình nhưng đây là 58Aliên tục180 trong tên gọi mô hình của ổ (AiSV-180HV) đề cập đến con số đỉnh đó, chứ không phải là xếp hạng liên tục.

Sự khác biệt này quan trọng khi kiểm tra tương thích với động cơ trên máy của bạn.Nếu ứng dụng của bạn ban đầu chỉ định một H106, bạn cần một H106. Không có một xếp hạng thấp hơn hoặc một biến thể xếp hạng cao hơn trong gia đình có thể thay thế mà không có thay đổi tham số và, quan trọng hơn,mà không xác minh dòng điện liên tục của ổ đĩa mới phù hợp với những gì động cơ và ứng dụng yêu cầu.

Tùy chọn điều kiện

Đơn vị mới (không sử dụng)được cung cấp từ hàng tồn kho sản xuất ban đầu của FANUC. Với tình trạng ngừng sản xuất của sản phẩm này, các đơn vị mới thực sự ngày càng khan hiếm. Tất cả các đơn vị mới đều có bảo hành 12 tháng từ cơ sở của chúng tôi.

Các đơn vị được sử dụng (được kiểm tra)đã được kiểm tra chức năng và được bảo hành 3 tháng. Đối với các thiết bị mà chi phí thời gian ngừng hoạt động biện minh cho một phụ tùng hoạt động so với một khoản phí bảo hiểm theo điều kiện,một đơn vị đã được thử nghiệm là một giải pháp thực tế và ngay lập tứcCả hai điều kiện vận chuyển trong bao bì ban đầu.

Đặt hàng, thanh toán và vận chuyển

Giao hàng trên toàn thế giới qua DHL và FedEx.0 đến 3 ngày làm việcsau khi xác nhận thanh toán. vận chuyển kết hợp có sẵn cho đơn hàng nhiều mặt hàng.

Các tùy chọn thanh toán:

• Chuyển khoản ngân hàng (T/T) chấp nhận cho tất cả các giá trị lệnh
• PayPal cho các đơn đặt hàng lên đến $ 500
• Western Union được chấp nhận cho tất cả các giá trị đặt hàng

Thuế nhập khẩu và thuế địa phương tại điểm đến là trách nhiệm của người mua. Liên hệ với chúng tôi trước khi đặt hàng nếu bạn cần ước tính chi phí vận chuyển cho quốc gia cụ thể của bạn.

Bảo hành & Quay lại

Quay lại được chấp nhận khi một đơn vị đến bị hư hỏng, không hoàn chỉnh, hoặc không như mô tả4 ngày sau khi nhậnCác mặt hàng phải được trả lại trong tình trạng ban đầu với nhãn bảo hành nguyên vẹn. Giao hàng trả lại là trách nhiệm của người mua.

Các lỗi do lắp đặt không chính xác, cấu hình tham số không chính xác, thông số kỹ thuật động cơ không phù hợp hoặc thiệt hại vật lý sau khi giao hàng không được bảo hành.

Câu hỏi thường gặp

Q1: Loại máy nào thường sử dụng A06B-6127-H106?

Động cơ này thường được tìm thấy trên các trung tâm gia công CNC định dạng lớn, máy khoan ngang nặng, các tế bào quay lớn,và hệ thống sản xuất tải trọng trục cao được xây dựng xung quanh bộ điều khiển CNC FANUC 30i hoặc 31i. The 58A continuous / 180A peak current rating is suited to servo motors driving axes with significant mechanical inertia or high cutting resistance — situations where a smaller current-rated drive would either fault under peak load demands or run too close to its continuous limit to provide adequate thermal headroomCác đầu vào 400V cũng đặt nó vững chắc trong các cơ sở công nghiệp tiêu chuẩn châu Âu và thông số kỹ thuật cao hơn là môi trường xưởng 200V tiêu chuẩn.

Q2: ổ đĩa được liệt kê là ngừng sản xuất? nó vẫn đang được sản xuất ở đâu đó?

FANUC đã ngừng sản xuất A06B-6127-H106 và loạt 6127 rộng hơn. Những gì còn lại trên thị trường là sự kết hợp của các đơn vị cổ phiếu cũ mới (NOS) thực sự được sở hữu bởi các nhà phân phối,Các đơn vị dư thừa được sử dụng thu hồi từ việc sửa chữa máy, và các đơn vị sửa chữa / thay thế. Không có trong số này có nguồn gốc từ sản xuất hiện tại.nhưng chỉ áp dụng cho các máy được trang bị lại hoặc nâng cấp cho một máy hiện đang chạy 6127-H106 trong môi trường 30i/31i, thay thế trực tiếp vẫn là H106.

Q3: A06B-6127-H106 có thể được sử dụng với nguồn điện 480V, hoặc nó là một đơn vị 400V nghiêm ngặt?

Các thông số kỹ thuật cho nguồn điện đầu vào chính bao gồm 400V AC đến 480V AC ba pha với độ lệch cho phép từ 15% đến +10%.Điều này có nghĩa là ổ đĩa là tương thích về mặt kỹ thuật với các nguồn cung cấp trên phạm vi đó ¢ 400V hệ thống tiêu chuẩn ở châu Âu và một số phần của châu Á, cũng như nguồn cung cấp 480V thường được tìm thấy trong các cơ sở công nghiệp Bắc Mỹ.cũng bao gồm cả tiêu chuẩn 200V và 240V đơn phaTrước khi kết nối với bất kỳ nguồn cung cấp nào, hãy xác minh cả điện áp chính và điều khiển phù hợp với các thông số kỹ thuật và nằm trong phạm vi dung nạp đã nêu.

Q4: Máy của tôi cho thấy một báo động servo trên trục chạy bộ khuếch đại này. Làm thế nào để tôi xác định liệu bản thân H106 có bị lỗi trước khi đặt mua thay thế?

Chẩn đoán có hệ thống quan trọng ở đây, đặc biệt là với chi phí của ổ đĩa này.lỗi IPM, hoặc mất liên lạc trên trục FSSB đó) so với một lỗi động cơ hoặc mã hóa. Nếu báo động là lỗi IPM hoặc lỗi transistor đầu ra, bộ khuếch đại là nguyên nhân có khả năng cao hơn.cũng kiểm tra các dây cáp điện động cơ để kiểm tra hư hỏng cách điện hoặc mạch ngắn. Một lỗi cuộn động cơ có thể phá hủy một bộ khuếch đại mới nếu được cài đặt mà không kiểm tra tải trước. đo kháng dây chuyền động cơ và kháng cách điện với mặt đất (tốt nhất là > 1MΩ ở 500V DC) trước khi lắp một ổ thay thế.Nếu CNC báo cáo một lỗi liên lạc FSSB đặc biệt cho trục này, kiểm tra kết nối cáp quang giữa CNC và bộ khuếch đại trước khi kết luận là ổ đĩa là lỗi.

Q5: Có cần phải nạp lại các tham số servo khi lắp đặt một H106 thay thế không?

Trong hầu hết các trường hợp, có. Khi thay thế một mô-đun khuếch đại trong một hệ thống 30i / 31i, CNC phải nhận ra ổ đĩa mới trên bus FSSB và xác nhận việc gán trục.Nếu máy sử dụng bộ mã hóa vị trí tuyệt đối, vị trí tham chiếu tuyệt đối thường sẽ bị mất và sẽ cần phải được thiết lập lại sau khi động cơ được lắp đặt và chạy. Servo tuning parameters stored in the CNC (not in the drive itself) are generally preserved — they live in the CNC's non-volatile memory — but it is strongly recommended to back up the CNC parameter file before any hardware replacementTrong một số cấu hình, các thông số khởi tạo cụ thể của ổ đĩa có thể cần phải được xác nhận hoặc nhập lại.Xem tài liệu bảo trì của nhà sản xuất máy hoặc hướng dẫn FANUC B-65282 cho quy trình cụ thể áp dụng cho máy điều khiển của bạn.
