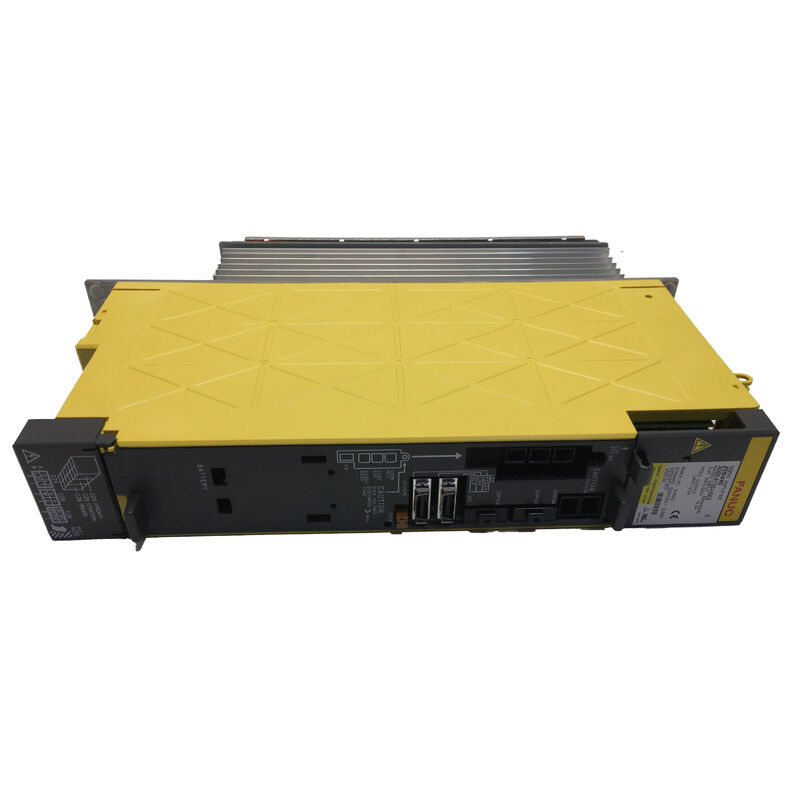

FANUC A06B-6130-H003 AC Servo Amplifier Unit Beta i SVM1-40i với giao diện quang FSSB

CácFANUC A06B-6130-H003chiếm một vị trí đặc biệt và quan trọng trong lịch sử máy khuếch đại servo của FANUC.SVM1-40i (biSV-40), đó làthế hệ đầu tiên của các đơn vị beta i servo của FANUC- một sản phẩm cột mốc đã thiết lập kiến trúc khuếch đại beta nhỏ gọn, độc lập mà các nhà sản xuất máy công cụ dựa vào các ứng dụng trục nhỏ trên các trung tâm gia công CNC,Máy quay, và robot công nghiệp.

Nhiều thập kỷ sau, những chiếc máy đó vẫn còn hoạt động, và khi bộ khuếch đại này hỏng, việc tìm một bộ thay thế thật sự nhanh chóng là điều quan trọng nhất.

Chúng tôi có A06B-6130-H003 trongTình trạng mới và đã sử dụng (được kiểm tra), sẵn sàng để gửi trên toàn thế giới trong vòng 0 ¢ 3 ngày làm việc.

Một thiết kế tiên phong: Đơn vị Beta i đầu tiên

Hiểu những gì làm cho dòng 6130 nổi bật bắt đầu với việc nhận ra những gì mới về nó khi ra mắt.

Nguồn điện tích hợp độc lập.Không giống như loạt alpha mô-đun, đòi hỏi một mô-đun cung cấp năng lượng riêng biệt được chia sẻ trên nhiều trục truyền động, biSV-40 mang giai đoạn cung cấp năng lượng nội bộ của riêng nó.Sự độc lập này có nghĩa là đơn vị có thể được lắp đặt ở bất kỳ điểm nào trên máy móc gần trục nó điều khiển mà không cần chạy trở lại một mô-đun điện tập trungĐối với các nhà sản xuất máy công cụ, sự tự do đó đã mở ra các thiết kế cơ khí sạch hơn, đặc biệt là trên các trục như ATC, tháp pháo,và bàn xoay nằm cách xa tủ ổ chính.

FSSB truyền thông sợi quang6130-H003 kết nối với bộ điều khiển CNC thông qua giao diện quang sợi FSSB tốc độ cao của FANUC (Fanuc Serial Servo Bus). Fiber optic transmission is inherently immune to electromagnetic interference — critical in electrically noisy machine environments — and delivers the low-latency position feedback required for tight servo loop closureĐây là xương sống truyền thông tương tự được sử dụng trong loạt alpha, cung cấp cho beta i hiệu suất chính xác của một hệ thống servo toàn diện trong một gói nhỏ gọn hơn.

Thông số kỹ thuật

Hàng tồn kho trên mô hình này di chuyển liên hệ với chúng tôi để xác nhận sự sẵn có trước khi đặt hàng.

Bên trong đơn vị: Những gì bạn đang nhận được

A06B-6130-H003 có ba tập hợp nội bộ lõi:Mô-đun năng lượng transistor 50A, abảng dây chuyền (A16B-3200-0512), và mộtThẻ điều khiển / giao diện (A20B-2101-005x)Các bảng này không có sẵn riêng biệt với các tàu đơn vị và được phục vụ như một tập hợp tích hợp.

Các bộ phận dự phòng có sẵn độc lập bao gồm các transistor thay thế, bộ bảo hiểm bên trong và quạt làm mát của ổ đĩa.có một đơn vị khuếch đại được biết đến tốt trên kệ bên cạnh các bộ phận dự phòng tiêu thụ là phương pháp thực tế nhất để giảm thiểu thời gian chết trong tương lai trên máy chạy ổ này.

Đơn vị này cũng bao gồm phát hiện hiện tại rò rỉ tích hợp và chức năng đầu ra báo động,cung cấp khả năng cảnh báo sớm giúp các nhóm bảo trì xác định các lỗi động cơ hoặc cáp phía dưới trước khi chúng leo thang thành thiệt hại rộng lớn hơn.

Làm thế nào 6130 so sánh với các ổ đĩa Beta Series khác

Người mua tìm kiếm một bộ khuếch đại loạt beta đôi khi gặp nhiều biến thể 6130 và số series liền kề.

TrongDòng 6130, H003 là biến thể công suất trung bình trong dòng beta i thế hệ đầu tiên. H002 (biSV-20) hoạt động với dòng điện đầu ra thấp hơn cho các động cơ nhỏ hơn, trong khi H004 xử lý phạm vi dòng điện cao hơn.Chúng không thể thay thế nhau luôn luôn phù hợp với số phần đầy đủ.

CácDòng 6132Dòng 6132 bao gồm cả các biến thể FSSB và I / O Link, trong khi series 6130 chỉ là FSSB.Nếu tài liệu máy của bạn chỉ định một A06B-6130-H003, một đơn vị 6132 không phải là một sự thay thế hợp lệ.

Đặt hàng, thanh toán và vận chuyển

Giao hàng trên toàn thế giới qua DHL và FedEx.0 đến 3 ngày làm việcsau khi xác nhận thanh toán. đơn đặt hàng nhiều mặt hàng đủ điều kiện cho vận chuyển kết hợp.

Các tùy chọn thanh toán:

• Chuyển khoản ngân hàng (T/T) chấp nhận cho tất cả các giá trị lệnh
• PayPal cho các đơn đặt hàng lên đến $ 500
• Western Union được chấp nhận cho tất cả các giá trị đặt hàng

Thuế hải quan và thuế nhập khẩu tại điểm đến là trách nhiệm của người mua. Cần ước tính chi phí vận chuyển? Liên hệ với chúng tôi trước khi đặt hàng và chúng tôi sẽ xác nhận chi tiết cho quốc gia của bạn.

Bảo hành & Quay lại

Quay lại được chấp nhận khi một đơn vị đến bị hư hỏng, không hoàn chỉnh, hoặc không như mô tả4 ngày sau khi nhậnCác mặt hàng phải trong tình trạng ban đầu với nhãn bảo hành nguyên vẹn Chi phí vận chuyển trả lại là trách nhiệm của người mua.

Các lỗi do lắp đặt không chính xác, cấu hình động cơ không phù hợp hoặc thiệt hại vật lý sau khi giao hàng không được bảo hành.Nếu bạn không chắc chắn nếu đây là đơn vị phù hợp cho máy của bạn, tiếp cận trước khi đặt hàng.

Câu hỏi thường gặp

Q1: 6130-H003 và 6132-H003 trông giống nhau? Tôi có thể sử dụng một thay thế cho người khác?

Không. Mặc dù chia sẻ một số điểm tương đồng trực quan và cả hai thuộc về gia đình beta servo, loạt 6130 và 6132 không thể hoán đổi.6130-H003 sử dụng FSSB (fiber optic serial servo bus), trong khi 6132-H003 sử dụng I / O Link qua PMM. Cấu hình đầu nối, phần mềm cố định nội bộ và giao thức liên lạc khác nhau.Thay thế một đơn vị 6132 vào một máy được thiết kế cho một 6130 sẽ dẫn đến một sự cố liên lạc giữa ổ đĩa và CNCLuôn luôn thay thế bằng một số phận chính xác phù hợp.

Q2: Máy của tôi sử dụng A06B-6130-H003 trên một ATC hoặc tháp pháo? đó là một ứng dụng điển hình?

Thiết kế nguồn cung cấp điện độc lập của biSV-40 được thiết kế đặc biệt để cho các nhà sản xuất máy công cụ linh hoạt trong việc đặt các ổ đĩa gần các trục xa.Máy thay dụng cụ tự động, các bộ chỉ số tháp pháo, and pallet mechanisms are exactly the kind of applications this unit was designed for — axes that are mechanically located away from the main servo cabinet but still need the precision of FSSB-based closed-loop control. Cáp sợi quang kết nối trở lại với CNC có thể chạy khoảng cách dài hơn so với phản hồi servo dựa trên đồng mà không có sự suy giảm tín hiệu, phù hợp với các vị trí từ xa này.

Q3: A06B-6130-H003 tương thích với các bộ điều khiển CNC FANUC nào?

BiSV-40 được thiết kế chủ yếu để sử dụng với các bộ điều khiển CNC dòng 0i-C và 0i-D của FANUC, cũng như dòng 3x-i.Tính tương thích cuối cùng phụ thuộc vào cấu hình phần mềm và phân bổ trục trong CNC cụ thểĐối với một kịch bản thay thế trực tiếp nơi đơn vị ban đầu trên máy của bạn là một A06B-6130-H003 thay thế sẽ tương thích với cùng một bộ điều khiển theo định nghĩa.Nếu bạn đang tích hợp bộ khuếch đại này vào một máy khác hoặc cấu hình bộ điều khiển, xác minh bản đồ trục FSSB với tài liệu của hệ thống của bạn.

Q4: Những triệu chứng lỗi phổ biến nhất cho thấy A06B-6130-H003 đã thất bại là gì?

Các biểu hiện lỗi thường gặp nhất bao gồm: báo động servo trục trên CNC mà không có chuyển động động cơ, đèn LED của bộ khuếch đại cho thấy tình trạng báo động mà không có lỗi phù hợp trong động cơ hoặc cáp,mất liên lạc FSSB trên trục bị ảnh hưởng, và dấu hiệu hiển thị của các bộ an toàn bị thổi hoặc các transistor quá nóng khi kiểm tra. The biSV-40 uses an LED alarm display — unlike some drives with numeric readouts — so cross-referencing the LED pattern with the CNC's alarm history is typically needed to distinguish drive faults from motor or feedback faultsNếu CNC báo cáo một báo động phần cứng đặc biệt liên quan đến trục này, và vòng bọc động cơ kiểm tra bình thường, bộ khuếch đại thường là nguyên nhân có thể.

Q5: Có đáng để dự trữ một đơn vị dự phòng A06B-6130-H003 hay tốt hơn là mua một khi cần thiết?

Đối với các cơ sở chạy máy mà bộ khuếch đại này nằm trên trục quan trọng cho sản xuất, việc giữ ít nhất một bộ phận dự phòng thường đáng đầu tư.và trong khi có sẵn hàng tồn kho, thời gian thực hiện có thể không thể đoán trước được đặc biệt là đối với các đơn vị mới.Chi phí thời gian ngừng sản xuất một ngày trong khi chờ đợi một thay thế đến thường vượt quá chi phí của bản thân phụ tùng nhiều lầnNếu máy của bạn chạy một ca thứ hai hoặc thứ ba, hoặc nếu trục này là trên con đường quan trọng của dòng chảy sản xuất của bạn,chúng tôi sẽ đề nghị đối xử với một đơn vị dự phòng như một tài sản bảo trì hơn là một mua phản ứng.

Xác nhận sẵn sàng hoặc yêu cầu báo giá:Liên hệ với cô Amy.sales01@sande-elec.comSkype:Sandesales01Điện thoại: +86 18620505228
